朱毅  胡立黨  殳哲君 曾凡波 李曉南

（江蘇中天鋼鐵公司第三煉鐵廠）

摘  要：總結了中天5號高爐中修后開爐快速達產的經驗，通過成功開爐，合理控制強化冶煉節奏，在后續生產中充分利用好爐型改造后的優勢，對標國內先進技術水平，通過組織技術攻關，持續優化高爐經濟技術指標，在較短時間內，中天5號高爐各項經濟技術指標達到了國內先進水平。

關鍵詞：高爐；爐型矯正；快速達產；技術攻關

1. 前言

江蘇中天鋼鐵公司5號高爐設計爐容850m3，設2個鐵口，20個風口，采用了國內先進、成熟的工藝技術。自2016年12月份開爐以來，高爐各項經濟技術指標逐步提升，但因設計原因，爐喉下部第15段鋼磚與14段冷卻壁未能平滑過渡，存在凹臺，導致爐頂氣流邊緣不易壓制，上部氣流不穩，生產穩定性略差，產量消耗指標與國內一流水平存在一定差距。

針對此現象，分廠利用機會進行中修停爐，對15段冷卻壁進行拆除替換，形成了平滑規整爐型，給高爐強化冶煉提供了良好條件。通過轉變思想觀念，積極對標攻關，采取了各項強化冶煉措施，高爐指標逐步優化，2月份后高爐各項指標連續突破歷史最好水平，并達到國內先進水平，提產措施取得積極效果。

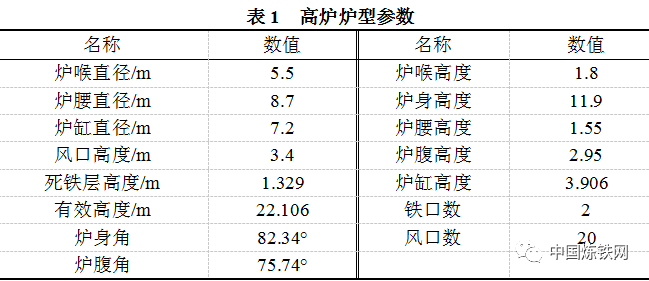

2. 高爐爐型情況

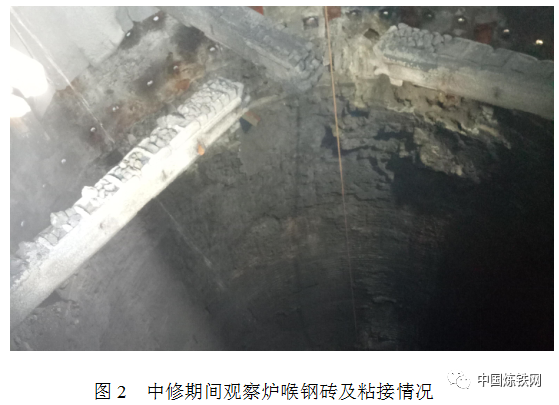

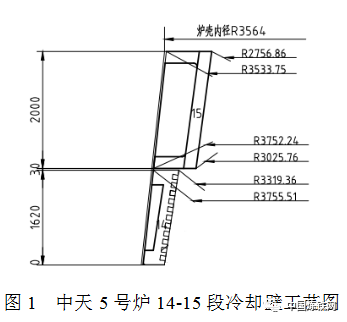

由圖1可知，爐喉下部第15段與第14段冷卻壁間存在明顯凹臺（凹進294mm）。此凹臺的存在一直是高爐邊緣氣流壓制效果差，圓周不均，上部氣流不穩定的重要制約因素。

3. 中修開爐基本情況

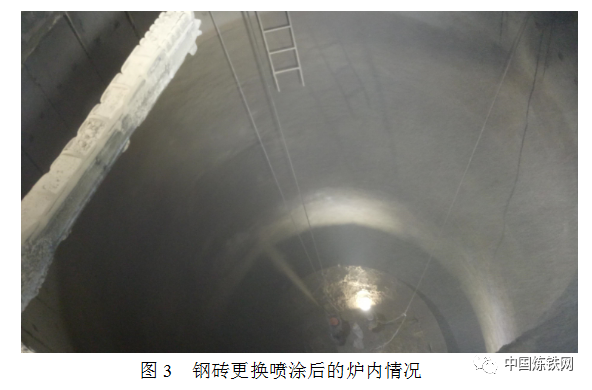

5號高爐于2019年12月4日0:05安全停爐中修，歷時22天，15段冷卻壁更換完畢，基本消除15~14段的突兀過渡，形成平滑爐型，同時對爐身都風口段進行噴涂造襯，消除爐壁不規則形狀，使高爐內型形成更適應高爐強化生產的開爐爐型。

5號爐開爐風口總面積0.1936m2，送風堵6個風口送風（4#、7#、9#、12#、14#、17#），本次開爐采用傳統木材填充法開爐，全爐焦比為2.8t/t，正常料焦比0.85t/t，礦批10.3t，焦批5.5t（干焦，水分按5％），鐵口預埋自制風氧槍（東鐵口）。

2019年12月26日18:16點火送風，18:30送風風口全部變亮，風量1136m3/min，熱壓100kPa，熱風溫度850℃。點火后開氧槍，壓縮空氣開度1/3,氧氣開度1/2。0:50開第一爐鐵。渣鐵量約20t，但物理熱偏低；第二爐開始渣鐵物理熱逐步上行，27日7:03第五爐鐵視渣鐵物理熱、流動性較好開始過撇渣器，爐前出鐵基本正常。

因停爐期間打水較多，因此，點火開爐初期爐缸熱量低，渣鐵處理困難，對恢復進程產生一定影響。隨著開爐進程的推進，高爐各項參數逐步恢復，爐缸熱量提升，渣鐵流動性改善，冶煉強度提高，產量也得到的迅速提升。

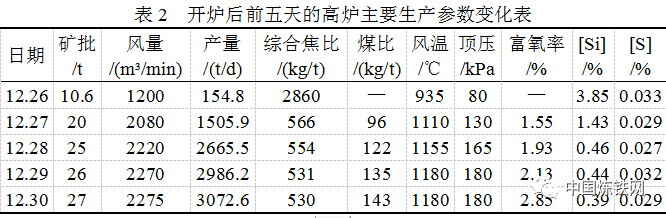

開爐前5天的高爐生產指標變化見下表2：

至12月底，高爐內外部條件得到改善，生產順行。隨冶煉強度的提升，爐型矯正效果顯現出來，爐頂氣流分布趨于合理，各項技術參數得到優化，產量開始大幅提升。1月份，高爐平均日產3280t，2月份完全消除開爐影響，平均日產量突破3560t，最高達到3791t，利用系數突破4.46t/(m3·d)，達到國內先進水平。

4. 中修后采取的主要強化冶煉措施

適應高爐爐型修正后的變化，5號爐迅速采取了強化冶煉措施，具體包括以下幾點：

（1）根據新爐型變化，調整爐頂布料參數，穩定上部氣流分布，形成雙峰型煤氣分布，提高煤氣利用率。

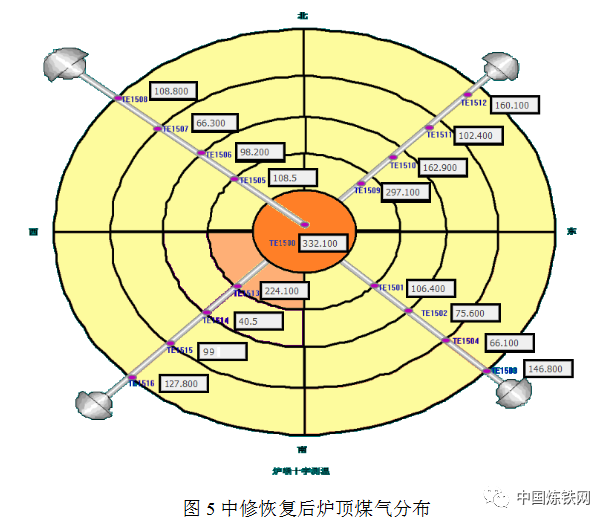

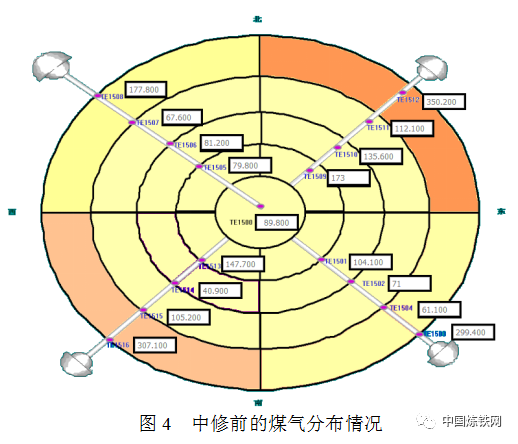

5號爐影響生產的核心點在于爐頂氣流的分布不合理，邊緣凹臺導致了通過布料、風口調整等方式矯正的效果達不到要求。本次中修開爐，前期冶強度提高后，一度出現邊緣溫度偏低，頂溫偏低現象。隨著冶煉制度的穩定，爐內濕分排出，爐缸擴大，爐頂溫度逐步升高，氣流分布逐步與料制對應，基本形成了合理的雙峰型煤氣分布，爐頂氣流變化對比見下圖：

由圖中變化可見，爐型矯正后，操作上采取導引中心氣流，適當抑制邊緣的方針，形成中心為主，適當照顧邊緣的模式。開爐后，隨著爐頂溫度的提升，布料角度改成保持正角差的制度。2月份后布料矩陣基本穩定為

隨著高爐各項參數的恢復，爐頂氣流相對中修前發生了實質性的改變，中心氣流引出，并能持續穩定，雙峰氣流基本形成，技改效果初顯成效。

新的爐頂煤氣分布也為后續的冶煉強度提升，煤氣利用改善提供了條件。1月份后，高爐煤氣利用率在線監測逐步提升，由中修以前的42%左右，提升至3月份后43%~45%，混合煤氣化驗顯示，煤氣利用率穩定在47%以上，燃料比也有了顯著的下降，取得良好的提產降耗效果。

（2）根據冶煉強度變化，轉變觀念，擴大礦批，形成與風壓、風量匹配的礦石批重，對穩定上部氣流，提高煤氣利用也起到良好作用。

5號爐中修前因爐型影響，邊緣偏盛且不均勻，擴大礦批受到很大限制，主要表現在礦批擴大后，小時料速減至7~7.5個，因邊緣氣流不穩定，頂溫波動較大，探尺走勢差，下礦后氣流壓制現象嚴重，透氣性偏低，往往需控制下料。氣流不穩，頂溫整體偏高，被迫又改回小礦批，以便用較快料速壓制邊緣氣流過盛，防止頂溫長時間偏高。

中修后，隨著冶煉強度的提升，料速明顯增加，小礦批與較高的冶煉強度已不適應，用礦批壓頂溫的觀念也得到扭轉。高爐工段積極試驗推進大礦批制度，礦石批重由原27t分階段提升至34~35t，并通過調整風口面積及風壓風量，控制好爐頂合理氣流，做到了上下部制度適應，料速穩定，煤氣利用率有效提升的效果，試驗取得了初步成功。

（3）根據條件逐步提高冶煉強度，實施富氧大噴吹制度，大幅度提高高爐產能，改善各項經濟技術指標。

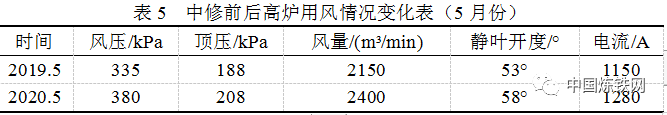

爐型的矯正給高爐爐內氣流分布打好了基礎，高爐吃風能力增強，風機能力逐步發揮。隨著氣溫升高，7月份一度加風至靜葉開度60°以上，中修前后的風機使用情況見下表5。

中修后風壓風量提高了一個臺階，基本做到了全風作業，已與國內先進企業對標看齊，為高爐提升產量打下良好基礎。

在公司氧氣富余的條件下，5號爐積極提升富氧率，小時富氧量基本保持在10000m3/h水平，富氧率穩定在5.5%左右，煤比也相應提升，由中修前150kg/t左右提升至175kg/t以上，最高達到185kg/t，基本達到了富氧大噴吹的高冶煉強度狀態，各項參數達到國內先進水平，使5號爐生產進入穩定、高產、高效、低耗的良好工況狀態。

（4）重點加強了爐前工作，對爐前操作細節把控，減少鐵口斷、漏現象。

出好渣鐵對高爐的穩定順行也是至關重要的，出鐵不穩定，虧渣鐵往往導致爐內憋壓，邊緣氣流波動，最終影響操作爐型不穩定，同時也存在較大安全隱患。因此，中修后，5號爐在提升冶煉強度的同時，更積極采取措施，確保及時出凈渣鐵，避免因渣鐵排放不佳產生憋渣憋鐵的現象。

①與炮泥廠家協同，試驗優質炮泥，進行優勝劣汰，對炮泥質量進行定量化評價。對優劣炮泥合理混搭，保證炮泥強度的同時，也保證了透氣性，進而穩定鐵口深度，穩定出鐵節奏，給高爐強化冶煉提供良好條件。

②根據生產條件及炮泥質量情況對打泥量進行規范，保證鐵口深度范圍穩定在2.4~2.5m，φ50mm鉆頭鉆入鐵口深度500mm左右，再用螺紋鋼開口，爐前開堵口操作標準化，并盡量做到定量化。

③根據出鐵情況靈活調整開口間隔時間，爐內爐外做好聯系，爐前人員也時刻掌握出鐵盈虧情況，根據要求調整出鐵節奏，做到有的放矢，精準操作，給高爐強化創造打下基礎。

5. 操作造細節的改善提高

（1）操作上，嚴格執行操作方針，強化高爐順行意識，重視爐溫、渣堿度的穩定性，物理熱低于1490℃就要有提爐溫措施，堅決避免爐缸失熱現象。工長操作嚴謹細致，隨時跟蹤爐況監測體系，發現偏離穩態指標，及時跟進，摸清影響因素，及時糾偏，有的放矢，全力避免爐況不穩。

（2）重視定期排堿工作。5號高爐原燃料條件不太理想，入爐堿負荷整體偏高，從開爐到2020年初，堿負荷一直在3.0kg/t以上，一度高達3.8kg/t，遠超入爐原燃料控制標準。堿金屬超標，很容易造成爐墻粘結，爐型變差，甚至渣皮不穩導致燒套現象，因此，操作上定期排堿勢在必行。對此，高爐根據爐缸炭磚溫度及鐵前氣流變化等情況，通過階段性爐溫做上限，降低爐渣堿度的措施，定期排堿，以減少堿金屬在爐內的富集，維護高爐合理的操作爐型。

（3）注意日常操作中規范化，加大風量后，調整壓量關系到新的平衡狀態，頂壓使用不能超過設計上限。日常調節中，風壓變動超過10kPa，頂壓可根據比例系數進行調整，以確保風速在合理范圍內。風溫使用，考慮到送風系統承受能力，利用自動調節，固定風溫在1180℃，換爐末期混風大閘基本關閉，減少熱能浪費，也保證了風口理論燃燒溫度的穩定，對高爐順行有利。

（4）緊密跟蹤原燃料變化，與料場，燒結廠等供應單位做好聯系，掌握原燃料品種質量變化情況，有計劃有預期調整，避免原燃料波動導致爐況不穩。嚴格工長、副工長看料制度，加強篩分管理，調整合適的篩分速度，及時清理篩網。尤其是塊礦篩，每個班拍3次以上篩網照片，保證篩面清潔，篩分效果良好。另外，對焦炭品種變化尤其注意，更換焦炭品種時要保持爐溫中上限，焦丁量明顯增加，焦炭粉末量大時，都要及時調節，避免爐溫大幅下滑，同時，也及時向廠部反饋焦炭的使用效果，盡量穩定優質焦炭供應。

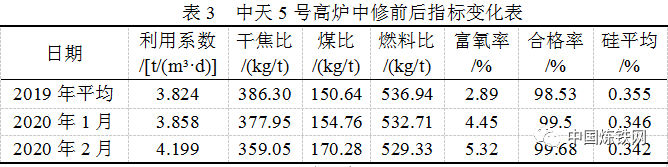

6. 指標變化表

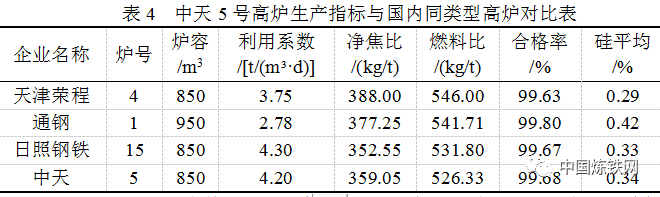

由表可見，5號爐中修改造后，高爐運行穩定性得到大幅改善，各項經濟技術指標提升明顯，與國內同類型高爐相比，也已處于先進水平行列，中修改造項目為強化冶煉打下了基礎，并取得了預期效果。

7. 結語

（1）5號高爐設計缺陷所導致的的上部調節效果差，爐頂氣流分布一直無法達到預期要求，需要下決心及早處理，盡快扭轉生產被動局面。

（2）好的爐型不僅僅是爐況順行的前提，也是強化冶煉，提升高爐產能，降低消耗的基礎條件。在爐型改善的條件下，抓住時機提升冶強，瞄準國內一流生產水平，是及時和必要的。

（3）本次停爐開爐都比較成功，但出現的問題還是很值得注意，尤其涼爐期間是打水過多，開爐又工期非常緊張，烘爐時間一再壓縮，導致開爐后爐缸熱量低，一度出現渣鐵排放困難的情況，給生產造成一定損失。

（4）國內850m3級別的高爐利用系數普遍超過4.0t/(m3·d)，這是生產條件穩定、技術水平成熟及管理水平提升的綜合體現。5號爐中修后的提產攻關實踐證明，通過技改消除生產薄弱環節，改變思想觀念，對標先進，大膽實踐，高爐的技術指標是完全可以充分發掘，達到國內一流水平的，這為我們今后生產組織，指標攻關等提供了重要參考價值。

參考文獻

[1]周傳典.高爐煉鐵生產技術手冊.北京：冶金工業出版社，2012.

[2]王筱留.高爐生產知識問答.北京：冶金工業出版社，2005.
