高爐煉鐵技術創新實踐及未來展望
肖鵬
(中冶賽迪集團有限公司， 重慶 401122)
摘要：煉鐵工業已邁入綠色化、智能化發展之路。中冶賽迪根據多年冶金技術研發與工程實踐，在高效、長壽高爐領域取得了一系列成果，開發了多項低耗低碳冶煉技術，助力煉鐵工業的綠色化發展。同時，將智能化作為引領煉鐵技術從傳統工業向高質量發展的重要引擎，基于冶金工程流程學理論，創建了全球首個鐵區一體化智能管控平臺，未來將進一步運用大數據、人工智能、數字孿生和數學模型，打造新一代智慧高爐，并大力開發氫冶金等低碳煉鐵新工藝技術，朝著綠色煉鐵的新目標前進。
關鍵詞：高爐煉鐵；智能化；大數據；智能制造；綠色制造；氫冶金；技術創新
文獻標志碼：A 文章編號：0449-749X（2021）06-0010-05
Innovation practice and future prospects of blast furnace ironmaking technology
XIAO Peng
(CISDI Group Co.，Ltd.， Chongqing 401122， China)
Abstract：The steel industry has entered the road of green and intelligent development. Based on years of metallurgical technology and engineering practice，CISDI has achieved a series of achievement in the field of high-efficiency and long-life blast furnaces，and has developed a number of low-consumption and low-carbon smelting technologies to help the green development of the ironmaking industry. At the same time，CISDI regards intelligence as an important commanding height for future ironmaking technology development. Based on the metallurgical engineering process theory，CISDI builds the world′s first integrated intelligent management and control platform for ironmaking areas. In the future，CISDI will further use big data，artificial intelligence，digital twin and mathematical model to build a new generation of intelligent blast furnace，and vigorously develop hydrogen metallurgy and other low-carbon iron making technologies，and move towards the new goal of green ironmaking.
Key words：blast furnace ironmaking；intellectualization；big data；smart manufacturing；green manufacturing；hydrogen metallurgy；technological innovation
2020年9月，習近平總書記在第七十五屆聯合國大會上強調，中國二氧化碳排放力爭于2030年前達到峰值，努力爭取2060年前實現碳中和。鋼鐵工業CO2排放量占工業總排放量16%左右，占全國的10%左右。而鐵前各工序CO2排放總量占鋼鐵工業總排放量的比例接近90%。因此，鋼鐵工業尤其是鐵前工序，其在綠色化和智能化方向上的發展迫在眉睫。
中冶賽迪作為中國鋼鐵工程技術的領軍企業、中冶集團打造冶金建設國家隊的領跑者，和鋼鐵企業一起，不斷投入技術創新，在高爐煉鐵技術創新領域進行了一系列探索和實踐。
1 高效、低耗、長壽高爐的理論與實踐創新
1.1 建立高爐高效低耗生產的新評價體系
高爐爐腹煤氣量、爐腹煤氣量指數和透氣阻力系數是衡量高爐強化冶煉的重要參數。中冶賽迪采用爐缸爐腹煤氣量指數、爐腹煤氣效率、面積利用系數的新指標體系指導高爐設計和生產，為實現科學生產和管理創造了條件。

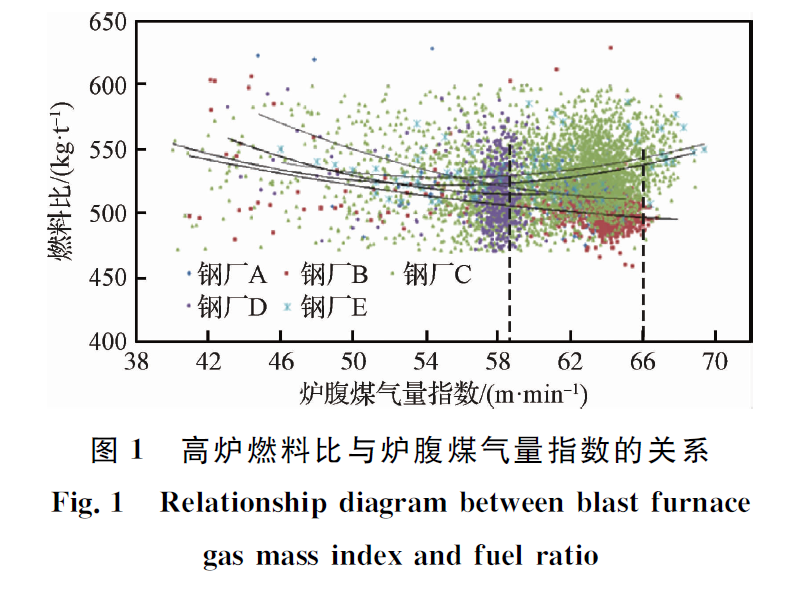

如圖1所示，圍繞如何降低高爐的燃料消耗，中冶賽迪持續開展不同級別的高爐研究，打通設計、生產與操作技術鏈條，以爐腹煤氣量指數理論指導低耗生產，采用大數據尋優爐腹煤氣量指數、爐腹煤氣效率、透氣阻力系數的最佳控制區間，指導高爐設計與操作，實現最低能耗和最低碳排放的高爐冶煉，在一批高爐上實現同等條件下燃料比降低10~20 kg/t的實績。
1.2 基于數字仿真的高爐合理爐型設計技術體系和方法
合理爐型是高爐高效、低耗的“先天基因”，中冶賽迪通過全爐仿真與冶煉機理相結合，建立高爐合理爐型設計體系及方法，拓寬高爐對不同原料和操作習慣的適應能力。對于高爐上部尺寸，通過布料規律優化爐喉直徑和爐喉高度；基于礦石還原度規律、焦炭失重規律和高爐仿真技術優化爐身高度和角度。對于高爐下部尺寸，基于爐腹煤氣侵蝕曲線規律優化爐腹角；基于最佳鼓風動能的爐腹及風口設計優化爐缸直徑；基于合理的爐缸儲渣鐵量優化爐缸高度。再結合透氣性限制原則，確定最佳的爐腰直徑和爐腹高度。

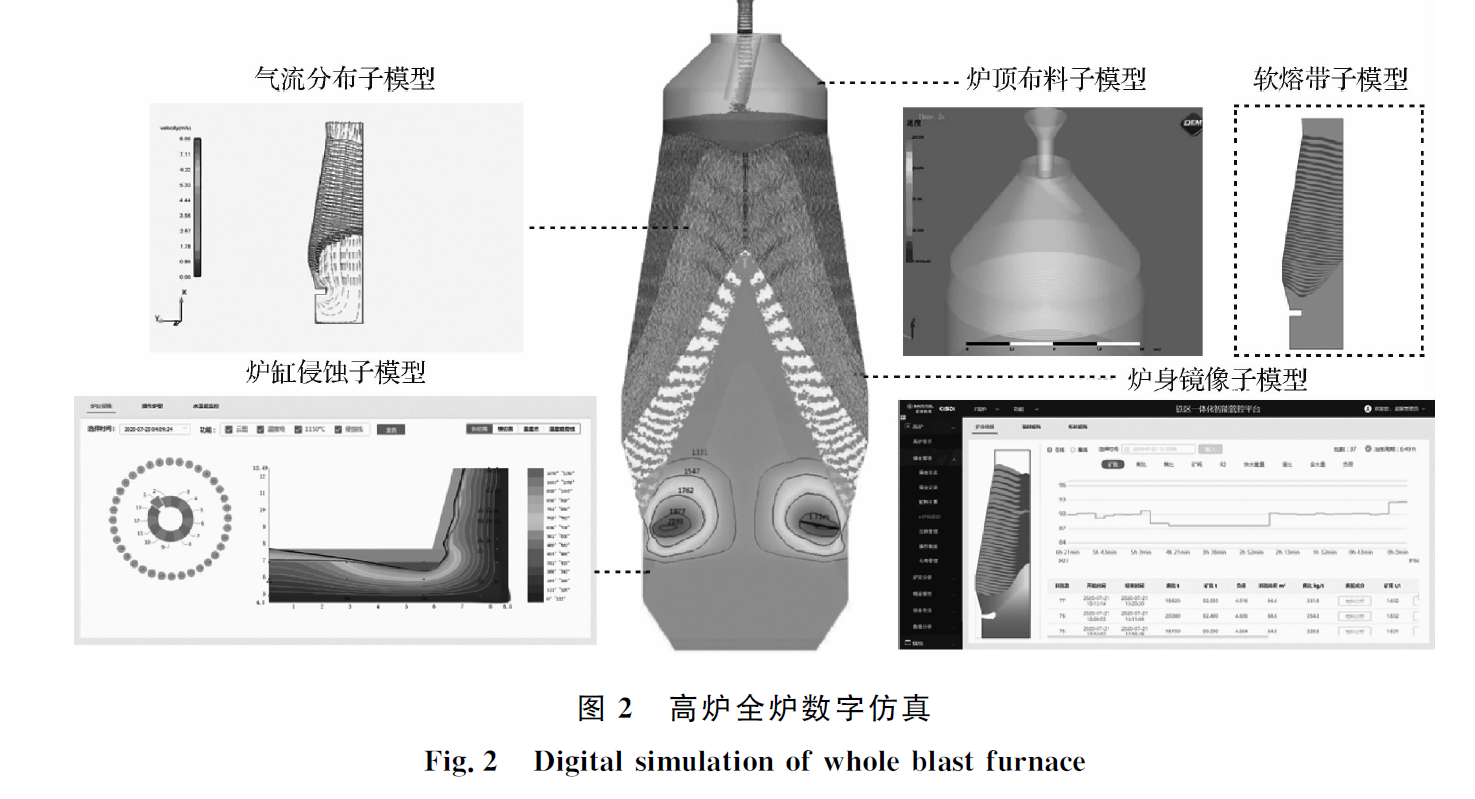

如圖2所示，可構建高爐全爐數字仿真，并將上述技術進行耦合，得到不同級別高爐最佳的爐型設計方案，從而最大化地適應煉鐵原料和高爐操作的變化，最大化地實現高爐高效、低耗生產，相關研究成果已在寶鋼、柳鋼集團防鋼基地、日照鋼鐵廠、臺塑越南河靜鋼廠、印度塔塔鋼鐵廠等國內外30余座高爐應用，取得了良好效果。
1.3 基于高效機理研究了高產低耗的技術方法

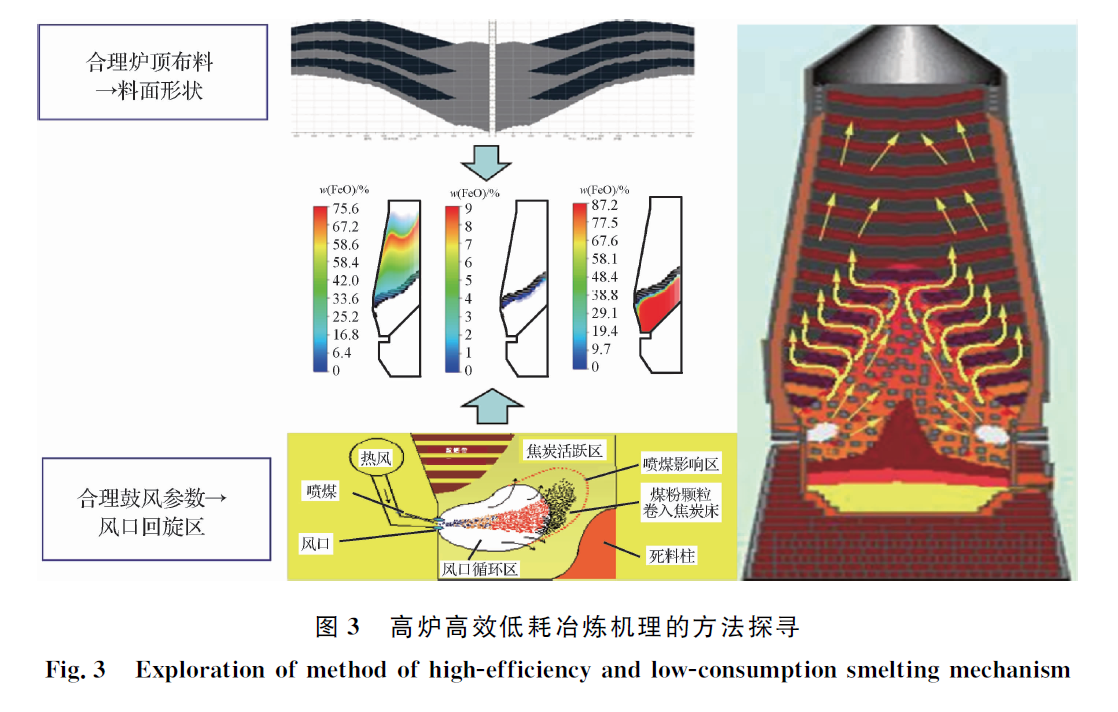

高爐高效順行的關鍵是上升煤氣與下降爐料之間的平衡。布料和鼓風分別影響料面和風口回旋區形狀，進而影響軟熔帶形狀，從而決定了爐內的氣流分布和爐料下降速度。通過大量理論研究和實踐經驗，探尋獲得高爐高效低耗冶煉機理，如圖3所示，發現高效和低耗在合理的設計、控制和操作條件下是能夠共存的。即在實際生產過程中，可以通過優化爐頂布料方式，形成合理的料面形狀，實現高鼓風動能低壓差生產。最終實現全焦比顯著降低，達到高產低耗的目標。
1.4 用系統工程理論解決高爐長壽問題

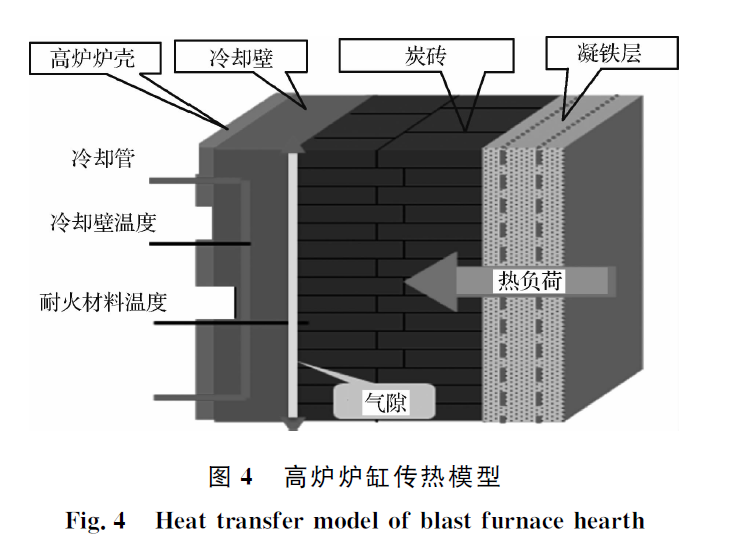

高爐長壽技術是一個系統工程，涉及高爐設計、設備耐火材料制造、施工、生產管理及操作、檢測維護等多方面，哪一方面不到位，都將影響高爐壽命，要采取綜合技術措施。然而，傳統爐缸侵蝕模型只具有爐缸侵蝕曲線功能，只能計算爐缸侵蝕情況。如圖4所示，中冶賽迪開發出高爐爐缸傳熱模型，將凝鐵層、氣隙計算及跟蹤等煉鐵爐缸長壽技術進行集成，建立爐缸長壽動態管控模塊，實時跟蹤凝鐵層狀態，進而診斷爐缸侵蝕原因，確定保護措施，最終助力企業實現高爐長壽目標。
2 圍繞降低原料成本的礦冶一體化技術研究和實踐

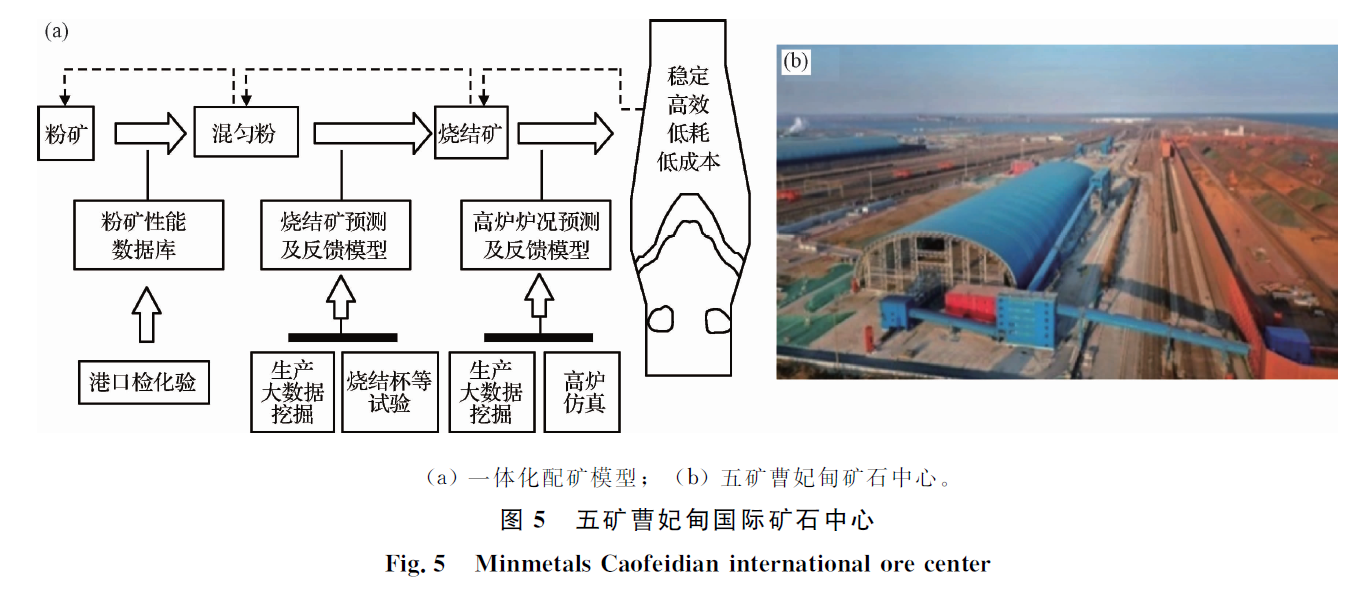

隨著國內鋼鐵企業進口礦的依賴程度的提升，優質礦石資源的日益減少，在保證高爐順行的前提下，綜合使用各種貧礦劣礦冶煉，是鋼鐵企業降本增效的有力手段。如圖5(a)所示，中冶賽迪基于“原料-燒結-高爐”一體化配礦模型，動態優化實現以高爐為中心，制定鐵水成本最優的配礦方案。如圖5(b)所示，以五礦曹妃甸國際礦石中心項目為依托，開創了精混勻粉定制化入爐模式，打造鐵礦石供應的集約化、高效化、綠色化供應鏈。將配礦、混礦、冶煉技術與貿易、金融、物流倉儲結合起來，為河北地區鋼鐵企業提供最具競爭力的礦石解決方案，在降低原料成本的同時確保高爐的順行，實現最終降低鐵水成本5~10元/t。
3 不斷探索高爐智能化技術的應用
中冶賽迪在智能煉鐵領域進行了長期的研發和探索。2000年以前，高爐冶煉主要根據L1畫面數據及經驗判斷的傳統模式進行。到2010年，隨著數學模型和專家系統在高爐上的應用，建立了覆蓋高爐工藝全流程的模型體系，但是這一體系僅能進行單個模型計算，解決局部性的問題。2015年，隨著將大數據方法與冶煉工藝、大數據平臺相結合，智能煉鐵技術取得了長足的進步。
3.1 鐵區智能制造技術
通過將大數據與工藝結合，及鐵燒焦料的協同分析體系，中冶賽迪在行業內首次研發了多工序協同的鐵區一體化智能管控平臺。通過大量智能化模型將操作人員從大量低效重復工作中解放出來，實現了原料、燒結、焦化、高爐間跨工序共享與協同，高效決策，精準執行的鐵前“一盤棋”模式。

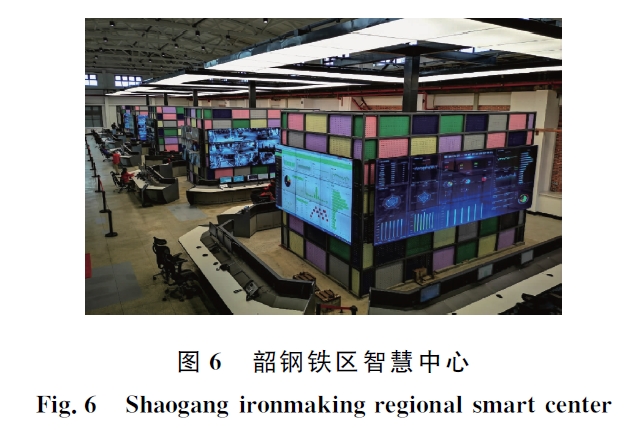

鐵區一體化智能管控平臺通過信息的高效傳遞，同時依賴大數據技術為不同崗位操作人員提供決策和操作信息，不斷探索降低成本和提升產能的路徑。圖6所示為韶鋼鐵區智慧中心項目，采用鐵區一體化管控平臺，實現大規模集控、無邊界協同、大數據決策。投入使用以來，鐵前42個中控室合為1個，操作崗位減少40%，噸鐵成本降低25元，焦比降低25 kg/t，煤比上升24 kg/t，日均產量提高500 t，能介綜合能耗降低4 kg/t，帶來的直接經濟效益1.8億元/a，經濟效益顯著提升。
3.2 鐵水運輸智能運輸系統

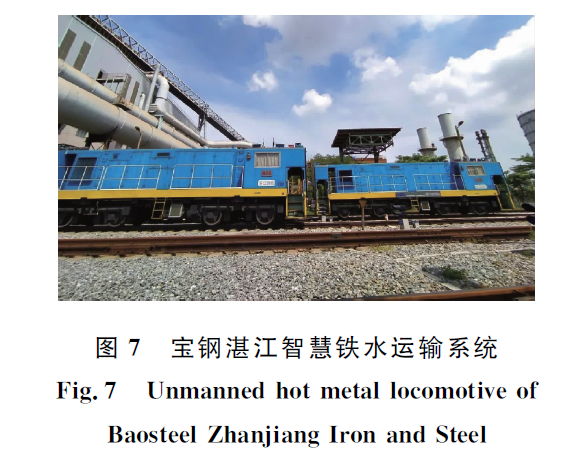

在不斷提升高爐工序競爭力的同時，關注跨工序間的界面物流對成本的影響。經過數年的研發和聯調，中冶賽迪研發的全球首套智慧鐵水運輸系統如圖7所示。2020年7月底，該系統成功在寶武湛江鋼鐵投用，全廠8臺機車、28臺魚雷罐車實現全系統無人化運行。智慧鐵水運輸系統采用管理數據化、調度智能化、運輸無人化模式，達到了人身傷害事故為0、人員減少60%、機車/罐車?yán)寐侍嵘?2.5%、運輸效率提升10%、油耗降低5%的效益。目前，系統運轉平穩，標志著鐵水運輸“無人化”時代正式開啟。
3.3 微納米傳感器

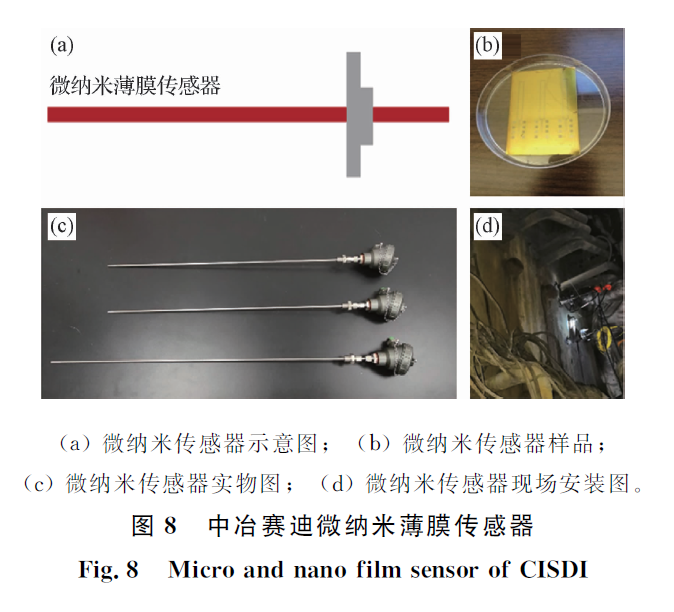

快速、高效的監測系統對高爐生產過程中爐缸安全至關重要，這就需要有高效、靈敏的傳感器。中冶賽迪集合了國內在高性能MEMS(microelectro mechanical systems)高溫薄膜溫度傳感材料體系與結構設計、制備、測試與應用的優勢團隊。開發的微納米傳感器如圖8所示，其體積小、監測溫度范圍廣、精度高、集成度高、響應速度快且安全可靠，能夠?qū)崿F(xiàn)對高爐爐缸關鍵部位的溫度、熱流強度的連續、精準、快速的全覆蓋監測，為高爐的安全生產保駕護航。
3.4 基于技術創新的豐富工程業績
中冶賽迪基于上述技術創新建立了獨具特色的煉鐵技術體系。截至目前，已擁有近200座高爐設計建設經驗，躋身全球最具競爭力的高爐技術服務商之一。在大型高爐市場上更是具有獨特優勢，中冶賽迪是全球4 000 m3以上特大型高爐業績最多的工程公司，其中中國市場占有率達70%，全球市場占有率達30%，近10年全球4 000 m3以上高爐業績占比更是超50%。所牽頭的高效低耗特大型高爐關鍵技術榮獲2016年度國家科技進步二等獎。
近年來，中冶賽迪高爐技術和裝備代表中國制造出口到歐洲、北美、南美、東南亞等國家和地區，臺塑越南河靜鋼鐵廠、印度塔塔鋼鐵廠、韓國浦項鋼鐵廠等鋼鐵企業成為了中冶賽迪的高爐客戶。如圖9所示，中冶賽迪在海外有諸多高爐業績，在“一帶一路”沿線的越南、印度、烏克蘭等國家已輸出6座特大型高爐，包括越南臺塑河靜鋼鐵廠4 350 m3高爐、印度塔塔鋼鐵廠5 873 m3高爐等具有較大國際影響力的項目，占近5年海外新建同級別高爐的60%以上。
4 未來展望
4.1 將綠色低碳化作為煉鐵發展最重要的研究方向
現如今，碳排放問題日益受到大家的廣泛關注，而碳排放量較高的鋼鐵工業更是處于限制全球綠色發展的風口浪尖。因此，歐洲、日本等已紛紛開展氫冶金等低碳綠色煉鐵工藝研發，如日本COURSE50項目、歐盟ULCOS(Ultra-Low CO2 Steelmaking)項目、瑞典HYBRIT(Hydrogen Breakthrough Ironmaking Technology)項目，均能在現有高爐煉鐵技術基礎上大幅度減少二氧化碳排放。
在世界各國紛紛布局未來低碳綠色煉鐵技術的大環境下，作為煉鐵大國,唯有迎頭追趕和超越，才能贏得未來。根據中冶賽迪數十年在低碳煉鐵領域的研發經驗和現有的低碳煉鐵技術，提出了從源頭減碳、過程減碳及末端減碳3個方面，全面的綠色低碳煉鐵工藝解決方案。
4.2 將深度智能化作為未來煉鐵技術發展的重要制高點
中冶賽迪將進一步抓住智能化大數據的發展機遇，在煉鐵智能化領域繼續深耕，構造完整的智能制造技術體系。
(1)構建2.0版智慧高爐體系。以數字孿生為基礎，打造虛擬工長，構建2.0版智慧高爐體系，依托數字化設計，以及基于大數據、在線仿真和數學模型相結合構建高爐數字孿生，實現冶煉可視化。應用一系列智能感知、智能算法，開發智能操爐系統“虛擬工長”，實現智能操爐與智能煉鐵。
(2)打造CISDigtial工業互聯網平臺。從設計、生產到運維，打通高爐冶煉的全生命周期數據鏈，繼續完善CISDigtial平臺的功能?；贑ISDigtial工業互聯網平臺，打通從設計、生產到運維的全數據鏈條，為鐵前全數字、一體化、智能化的生產奠定基礎。
(3)運用VR和AR技術。采用VR虛擬現實技術和AR增強現實技術，實現生產動態可視、爐況智能診斷、智能巡檢維修、在線模擬仿真、遠程智能培訓功能。不斷提升感知和學習高爐、精準控制高爐的能力。
5 結語
如今，中國鋼鐵工業已由產量化向綠色化、智能化方向發展。中冶賽迪緊密圍繞新時期煉鐵工業的發展趨勢，從設計、生產、運維等全產業鏈條綜合考慮，布局長壽、高效高爐和低碳冶煉技術研究，開發礦冶一體化技術模型，加快推進智能制造與傳統工業的深度融合。面向未來，中冶賽迪將在綠色低碳冶煉工藝等方面持續創新，助力煉鐵工業的綠色化發展，同時將深度智能化作為未來高爐發展的重要制高點，為鐵前綠色化、數字化、一體化、智能化的生產奠定基礎，為鋼鐵行業持續進步做出應有的貢獻。
