根據預測，未來30年，石油需求將呈現下降趨勢，以太陽能為首的可再生能源將成為增長最為迅速的能源。隨著習近平總書記提出“碳達峰、碳中和”戰略目標，并將之列為未來重點任務之一，我國光伏發電技術步入新時代。在光伏產業新時代背景下，“降本提效”成為主體趨勢。光伏組件作為光伏發電的核心部件，是降低光伏成本，提高發電效率的基礎。因此，研發低成本、高效率的光伏組件是光伏產業不斷發展的必由之路。隨著光伏研發人員和生產企業對光伏組件“降本提效”技術的不斷探索，高效光伏組件層出不窮。
羅學濤、牛海燕團隊結合光伏組件發展現狀，對各項組件新技術的生產制備、可靠性性能、輸出性能進行了詳細研究，并結合產線設備、實驗室分析儀器與計算機模擬，從微觀分析、數據模擬以及儀器測試等方面給予了較為全面的分析。下面，本文對各項組件新技術的研究成果進行總結。
柵線在電池中起到收集和匯流電流的作用，但會形成一定遮擋面積從而影響電池效率。無主柵技術的本質是通過優化電池片電極、焊條和組件來提效降本。該項技術具有三大顯著優勢：一是降低電池片材料成本，二是降低遮光面積，三是提升電池片的電流收集能力。
焊接型無主柵組件技術僅改造焊接設備，即不改變電池片結構及組件制作工藝。對于此類組件技術，應重點關注焊接穩定性和組件失效機理，即焊接時電池片的失效、組件濕熱老化過程中的失效、組件熱循環過程中的失效。
羅學濤、牛海燕團隊于實驗分析并結合組件制作水平，設計出一款符合現階段發展現狀的無主柵焊接型組件，針對此類型組件的穩定性和失效機理展開了深入研究，其所用材料和結構為：多晶硅電池片基底、正面電極、四段背面電極、矩形截面焊條、雙玻組件結構。主要成果如下：
焊接過程電池片的失效形式及焊接技術
晶硅電池片在焊接過程的主要失效形式是裂紋和虛焊，裂紋發生的比率遠高于虛焊，并且裂紋對電池片或組件存在長期影響。在焊接過程中，電池片受到外部機械力或內應力，繼而在電池片中產生裂紋。其中有些裂紋存在于銀電極、Sn37Pb合金及背鋁層中，當吸收足夠的能量，將有可能擴展至電池片內部，導致電池片破裂。

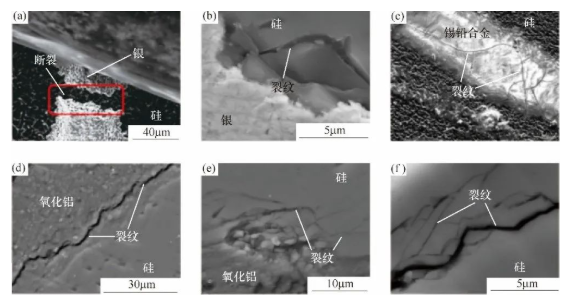

焊接過程中電池片中材料產生的裂紋缺陷
（a）銀電極的斷口；（b）依附于銀電極的硅片中的裂紋；（c）Sn37Pb合金中的裂紋；（d）背鋁層中的裂紋；（e）背鋁層中的裂紋；（f）硅片中的裂紋

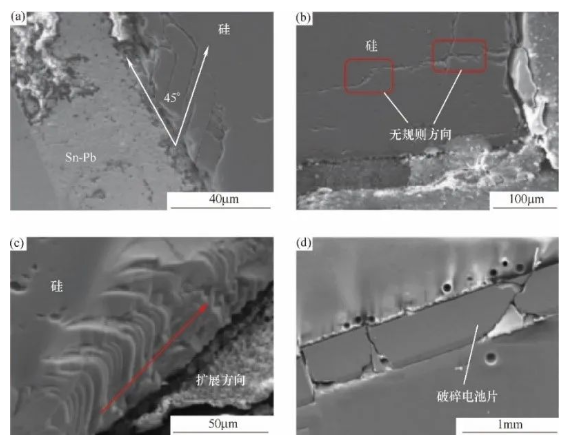

晶硅電池片中裂紋的擴展形貌
(a)單晶電池片中的裂紋；(b) 多晶電池片中的裂紋；(c) 裂紋的擴展軌跡；(d) 破碎的電池片
統計分析電磁感應焊接和紅外加熱焊接產生裂紋、虛焊電池片的數量，來衡量電磁感應的焊接質量。電磁感應加熱技術對不同的材料具有不同的加熱效率，不同的加熱效率將引起材料間的溫度差，繼而產生內應力。但電磁感應焊接技術焊接質量良好，引起的缺陷占電池片總數的0.4%，裂紋電池片占據了缺陷電池片的66.7%。

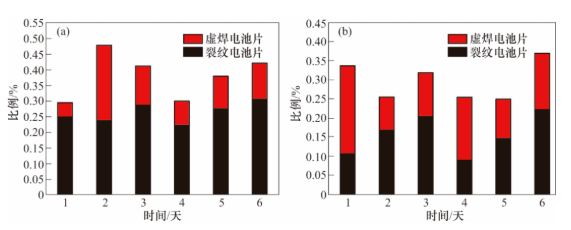

無主柵雙玻晶硅組件虛焊裂紋比例
對柵線焊接過程中，晶硅電池產生的裂紋情況進行分析統計得出：?jiǎn)尉Ч璞榷嗑Ч桦姵馗菀桩a(chǎn)生裂紋缺陷。相同的電磁感應焊接工藝，單晶電池中裂紋占缺陷總數的80.2%，斜裂紋是主要裂紋且占據比例為44.9%。多晶電池中裂紋占缺陷總數的59.4%，與主柵垂直的短裂紋是主要裂紋且占據比例為46.8%。此外，交叉裂紋在兩種電池片中出現的頻率也較高，在單晶硅和多晶硅電池片中分別占比為25.9%和17.6%。

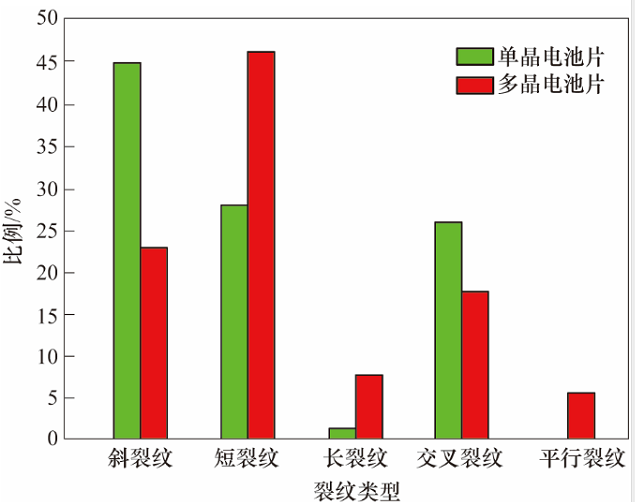

不同裂紋類型占總裂紋比例
組件抗?jié)駸崂匣芰Α⒖篃嵫h(huán)老化能力
對該組件的抗?jié)駸崂匣芰?、抗熱循環老化能力進行測試得出：無主柵雙玻組件的抗?jié)駸崂匣芰?yōu)于無主柵單玻組件。在3000小時的濕熱老化過程中，雙玻組件輸出功率衰減率穩定維持在每500小時0.07%~0.16%。而單玻組件輸出功率衰減率最大時達到1.63%。并且，無主柵雙玻組件的抗熱循環老化能力也明顯優于無主柵單玻組件。400次熱循環老化過程，雙玻組件輸出功率的最終衰減率為4.41%，而單玻組件在227次熱循環就已失效且其輸出功率衰減率為10.75%。

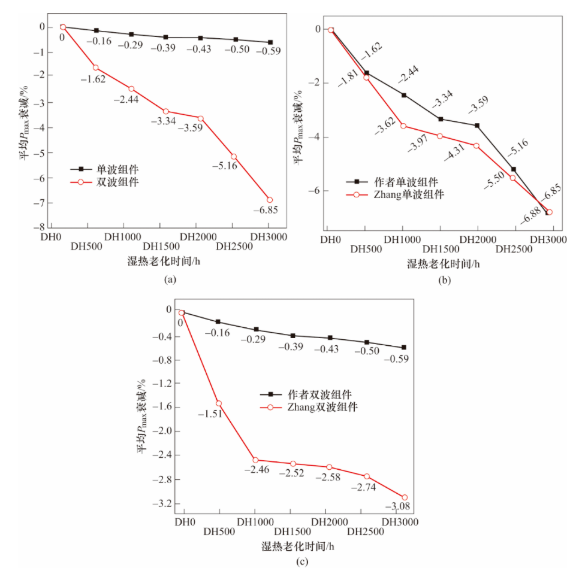

各實驗組件在濕熱老化過程的輸出功率衰減曲線比較
（a）單玻組件和雙玻組件；（b）不同單玻組件；（c）不同雙玻組件較多學者研究了組件中電池片在濕熱老化環境下的失效機理，但幾乎都是關注電池片前表面而很少關注背面的失效特性。因此，對電池片背面和焊接處的失效特性分析和觀察具有現實意義。首先對比電池片中背鋁層、背面電極和焊接處在不同濕熱環境下的腐蝕特性。研究發現，在不同環境下無主柵組件中電池片的失效機理不同。
濕熱過程中多晶硅電池的腐蝕規律為：背鋁層的腐蝕導致其結構變疏松及Al-Si共晶層變薄，并產生表面光滑的鋁氧化物；背電極的腐蝕導致其表面變色并產生表面光滑的鋁氧化物；焊接處的腐蝕最先發生于邊緣部分且腐蝕區域沿著Ag電極和Sn37Pb合金間的界面向中心擴展。
背鋁層在高乙酸濃度環境（25°C，85%濕度）處理前后的斷面圖
（a）實驗前;（b）實驗處理后

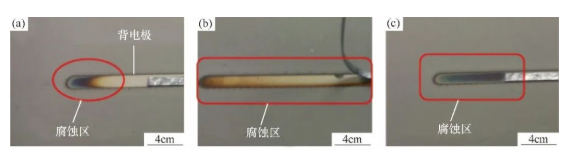

室溫環境（25°C，45%濕度，0~2個月）處理后背電極不同變化情況
（a）背電極出現黃色和靛藍色；（b）背電極出現黃色；（c）出現靛藍色
放置于高乙酸環境下（25°C，85%濕度）不同時間后焊接處微觀結構圖

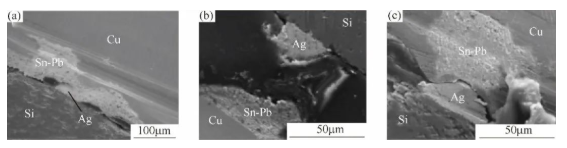

（a）60h;（b）120h;（c）180h;（d）240h對無主柵組件的熱循環過程中的失效形式進行分析，發現熱循環過程中無主柵組件的主要失效形式是電池片兩端虛焊。原因在于：熱循環過程，溫度變化引起不同材料在不斷發生收縮和膨脹，這將在焊接處產生內應力從而導致疲勞破壞，由此使虛焊處惡化，最終焊條與電池片發生分離導致導電性能變差。熱循環過程組件中電池片出現的三種虛焊類型
（a）焊條部脫落分脫離；（b）焊條脫落且無電連接；（c）焊條脫落但存在電連接
研究發現，具有高達35%的反射率存在于未進行表面處理的晶硅電池受光面，這導致大量的太陽光在受光面被反射，直接影響光生載流子的產生，從而降低晶硅電池的光電轉換效率。在晶硅電池表面制備一層或多層具有一定光學性質的薄膜，即減反射膜（減反膜），可以增加透射進入晶硅電池內部的光子量，減少晶硅電池表面對光的反射損耗，提高晶硅電池光電轉換效率。羅學濤、牛海燕團隊就減少太陽光反射，設計出一款減反射膜雙玻晶硅組件，具體如下：

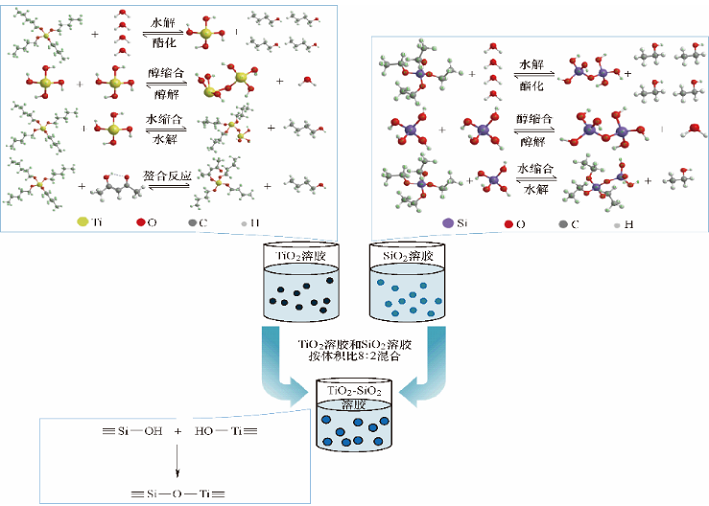

針對降低EVA/晶硅電池界面間光反射損失，設計一種TiO2-SiO2/SiO2/SiNx多層減反膜層型雙玻晶硅組件。經初步分析，此類型減反膜能夠很好地與多晶硅基底結合。

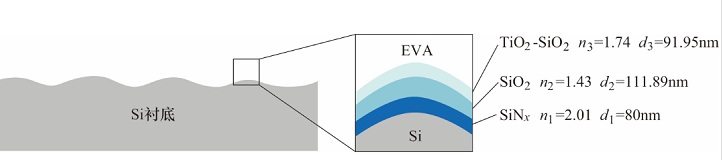

多層減反膜設計示意圖

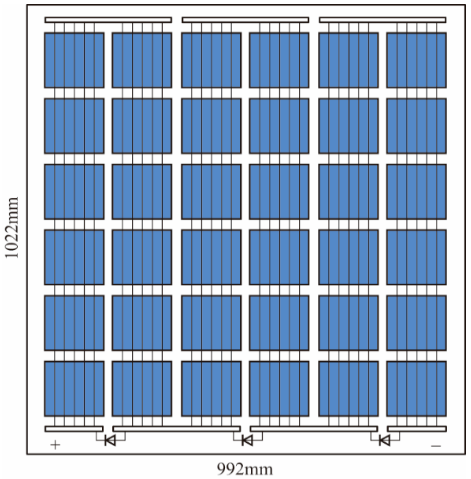

光伏組件結構示意圖
02 TiO2-SiO2/SiO2/SiNx減反膜光學性能在220~1200nm的光波長范圍內，采用TiO2-SiO2/SiO2/SiNx減反膜的光伏組件平均反射率低至7.67%，與采用SiNx和SiO2/SiNx減反膜的光伏組價平均反射率相比明顯得到優化。在多晶硅電池的主要吸收光波長范圍280~780nm范圍內，采用TiO2-SiO2/SiO2/SiNx減反膜的光伏組件平均反射率低至6.54%，比采用SiNx和SiO2/SiNx減反膜的光伏組件反射率低了0.83%和0.49%。因此，SiNx、SiO2和TiO2-SiO2非常適合作為減反膜來降低晶硅電池的反射率，有利于構建高性能的太陽能晶硅電池。

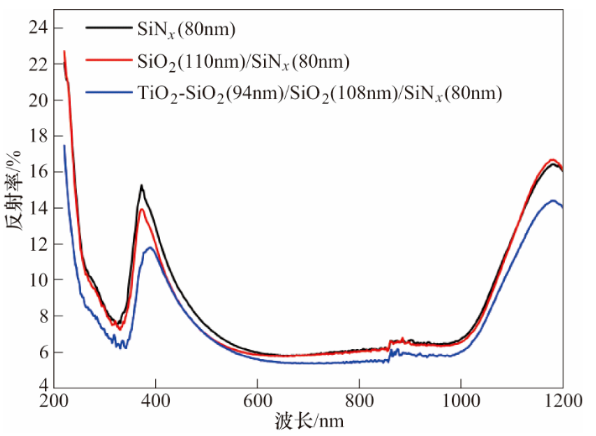

不同減反膜多晶硅電池封裝反射率曲線
03 TiO2-SiO2/SiO2/SiNx減反膜組件的電學性能
采用TiO2-SiO2/SiO2/SiNx減反膜的光伏組件中，有88%的短路電流（Isc）大于9.20A。采用SiNx減反膜的光伏組件中，有72%的Isc≤9.15A，采用SiO2/SiNx減反膜的光伏組件，有72%位于9.15A<Isc≤9.20A。TiO2-SiO2/SiO2/SiNx減反膜的光伏組件短路電流（Isc）改善效果最好。

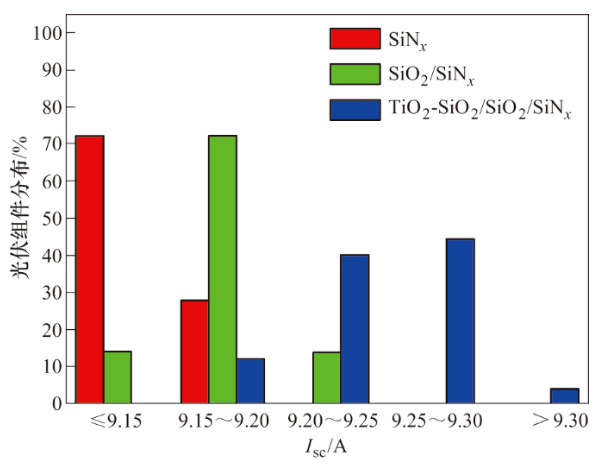

具有不同減反膜的光伏組件的短路電流分布情況
綜合各項試驗指標分析，TiO2-SiO2/SiO2/SiNx減反膜可以降低光伏組件中EVA與晶硅電池間界面的反射損耗，改善電路電流，使得光伏組件具有較高的轉換效率。但采用TiO2-SiO2/SiO2/SiNx減反膜結構的光伏組件的平均填充系數改善不大，未來需對燒結和焊接工藝進一步優化。
未完待續：分片和貼膜雙玻晶硅組件技術、N型雙面半片雙玻晶硅組件技術、疊瓦雙玻晶硅組件技術、多主柵疊片雙玻晶硅組件技術的總結概述……
