一.電弧爐煉鋼設備

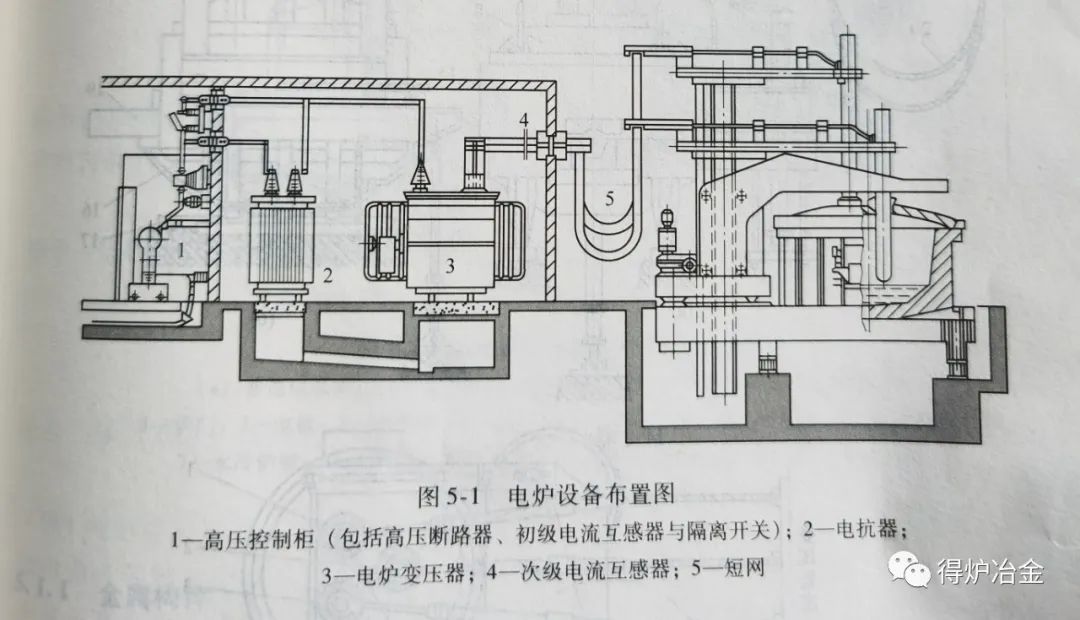

交流電弧爐煉鋼設備和電弧爐的排煙與除塵，交流電弧爐煉鋼設備包括爐體、機械設備和電氣設備三部分，電爐設備布置見圖5-1。
1-高壓控制柜（包括高壓斷路器、初級電流互感器與隔離開關）；2-電抗器；3一電爐變壓器；4一次級電流互感器；5一短網

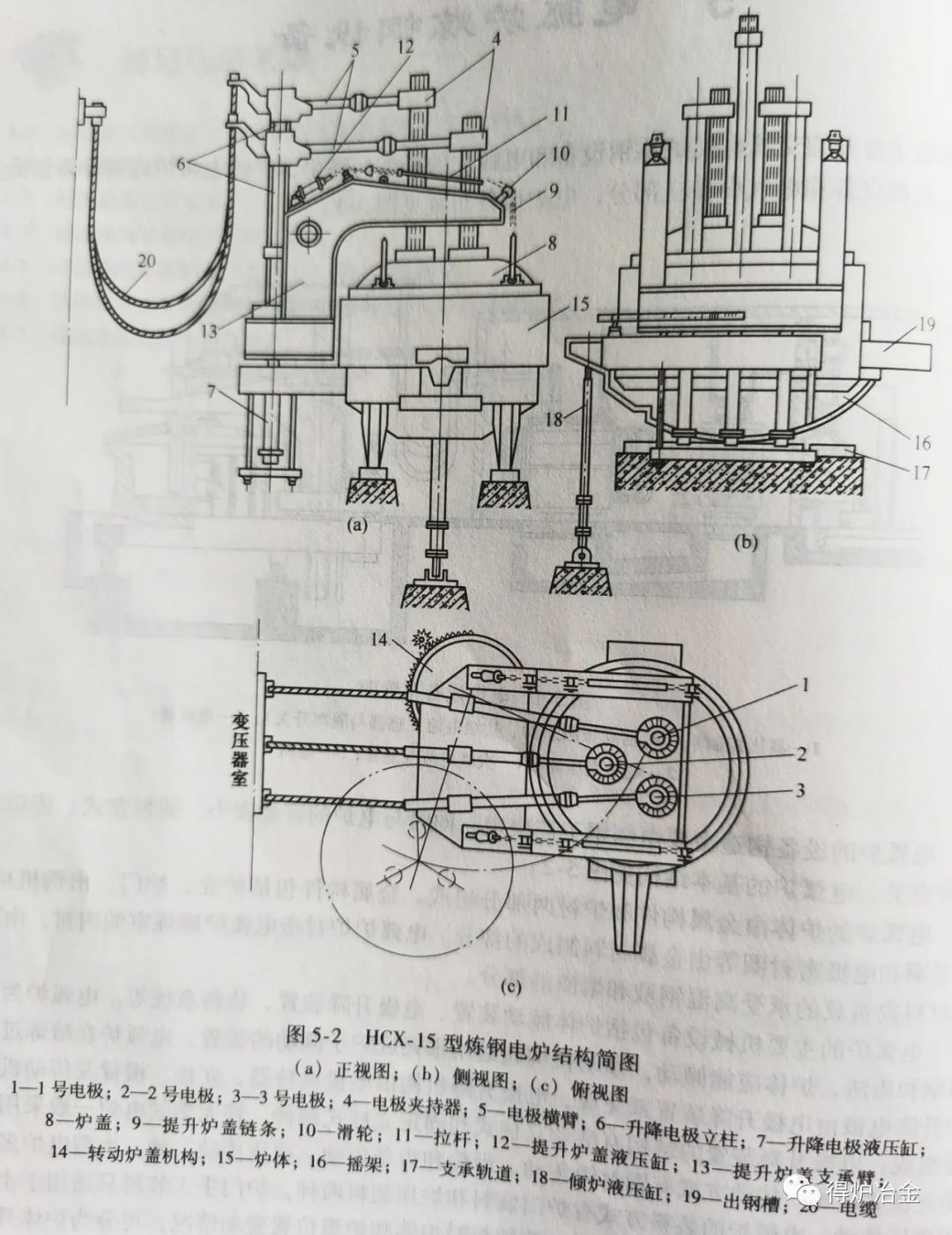

電弧爐的設備構造主要由煉鋼工藝決定，同時與電爐的容量大小、裝料方式、傳動方式等有關，電弧爐的基本結構見圖5-2。
電弧爐的爐體由金屬構件和爐襯兩部分組成。金屬構件包括爐殼、爐門、出鋼機構、爐蓋圈和電極密封圈等由金屬材料制成的部分。電弧爐爐襯指電弧爐熔煉室的內襯，由耐火材料砌筑成的承受高溫鋼液和熔渣的部分。
電弧爐的主要機械設備包括爐體傾動裝置、電極升降裝置、裝料系統等。電弧爐為了出鋼和出渣，爐體應能傾動，傾動機構就是用來完成爐子傾動的裝置。電弧爐在熔煉過程中升降電極由電極升降裝置來完成，電極升降機構由電極夾持器、立柱、橫臂及傳動機構等組成；電極升降裝置的結構有活動立柱式和固定立柱式兩種，較大型的電爐一般采用活動立柱式結構。傳動方式有鋼絲繩傳動、齒輪和齒條傳動、液壓傳動三種，大型電爐多采用液壓傳動。電弧爐的裝料方式有爐門裝料和爐頂裝料兩種，爐門手工裝料只適用于小電爐，絕大多數電爐都采用爐頂裝料；按裝料時爐體和爐蓋位置變動情況，可分為爐體開出式、爐蓋旋轉式和爐蓋開出式三種類型。
電弧爐的電氣設備包括主電路電氣設備和輔電路電氣設備。主電路是由高壓電纜直接供給電爐變壓器，然后送到電極的這段電路。主電路電氣設備主要由隔離開關、高壓斷路器、電抗器、電爐變壓器、低壓短網及電極等組成。輔電路是由高壓電纜供給工廠變電所，再送到電弧爐的低壓設備上的這段電路。輔電路電氣包括高低壓控制系統及其相應的臺柜，電極自動調節器等，輔電路電氣也叫電弧爐電控設備。
二.電弧爐的爐體構造

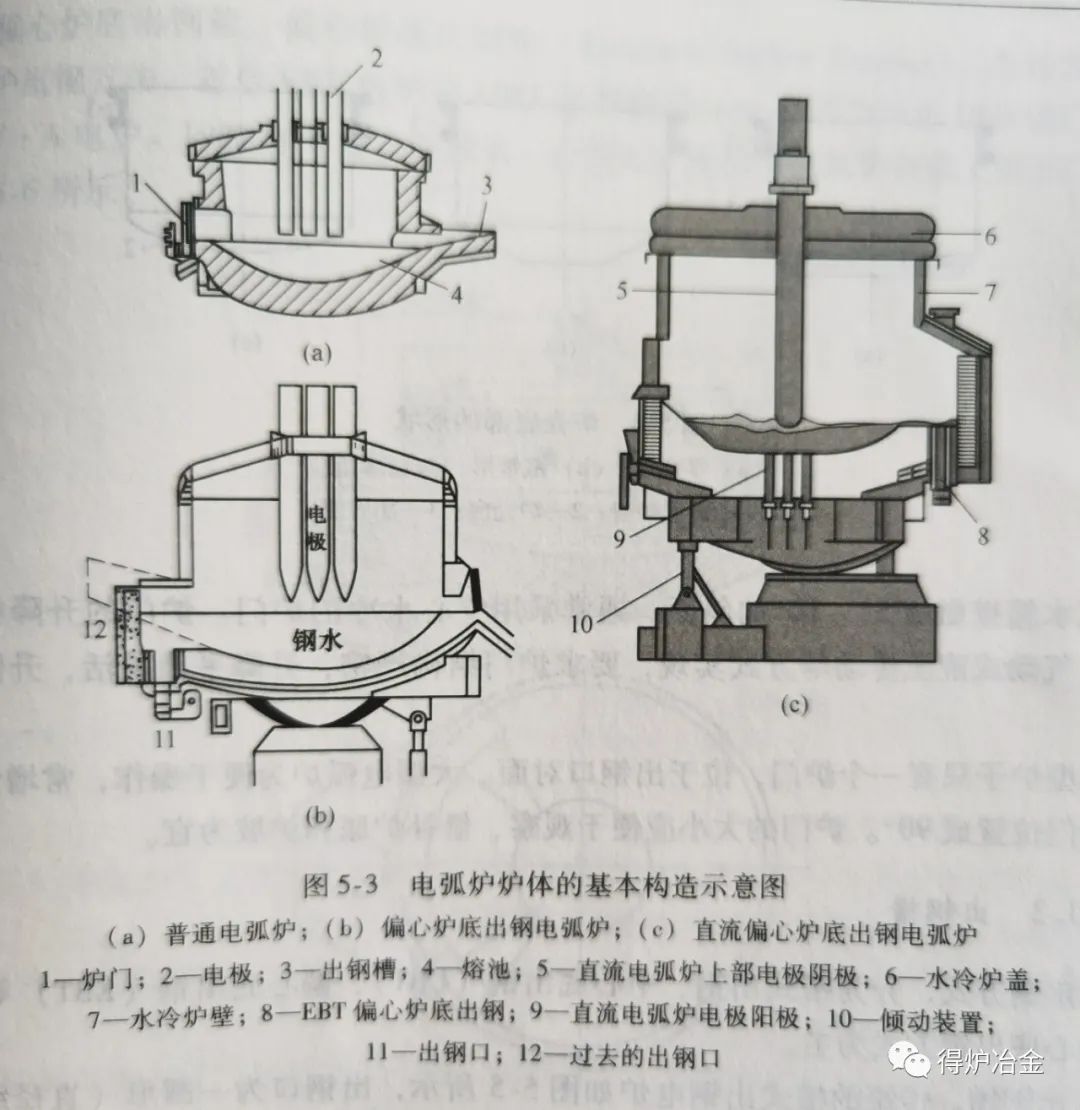

電弧爐的爐體由金屬構件和耐火材料砌筑成的爐襯兩部分組成,而爐體的金屬構件包括爐體,爐門,出鋼機構,爐蓋圈和電極密封圈等.電弧爐爐體的基本構造示意圖見圖5-3.
三.金屬構件
1 爐殼
爐殼即爐體的外殼，由圓筒形爐身、爐殼底和上部的加固圈三個部分組成。要求爐殼具有足夠的強度和剛度，以承受爐襯、鋼、渣的重量和自重，以及高溫和爐襯膨脹。通常殼厚度為爐殼外徑的1／200左右，一般用厚為12～30mm的鋼板焊接而成，內襯耐火材料：爐殼受高溫作用易發生變形，特別是爐役后期，為此一般在爐殼上設有加固圈或加強：爐殼上沿的加固圈用鋼板或型鋼焊成并通水冷卻。在加固圈的上部封槽留有一個砂封
權，便于爐蓋圈插入沙槽內密封。

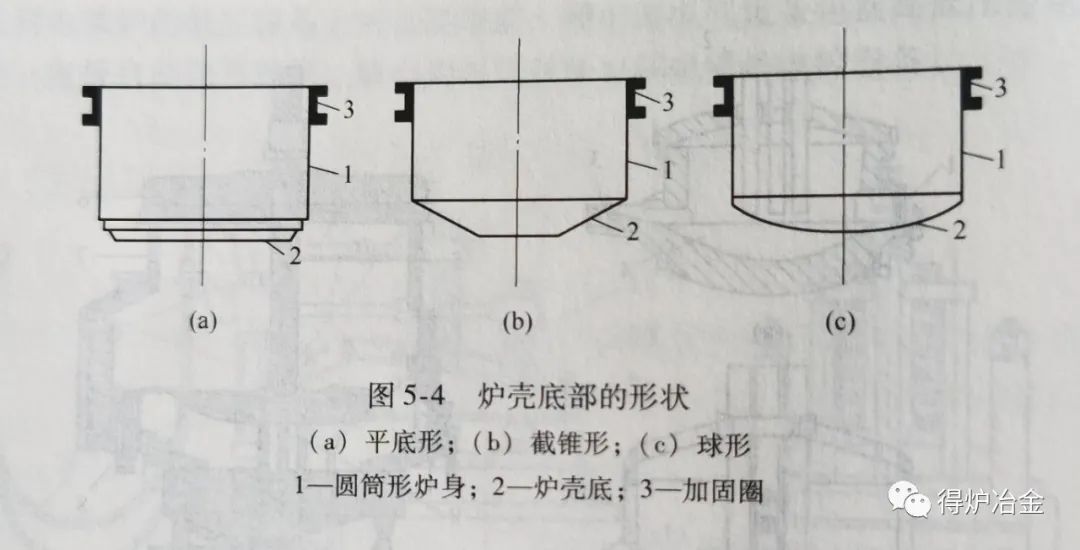

爐殼底部形狀有平底形、截錐形和球形三種，如圖5-4所示。平底爐殼制造簡單，但堅醫性最差，爐襯體積最大，故多用于大型電爐上。截錐形底殼比球形底殼容易制造，但跟性故球形底差，所需的爐襯材料稍多，常被采用。球形底堅固性最高，死角小，爐襯炫小，但直徑大的球形底成型比較困難，故球形底多用于中、小型爐子。
2 爐門
由金屬門框、爐門和爐門升降機構三部分組成。爐門框起保護爐門附近爐襯和元的作用，，門和用鑄制件，內部通水冷卻，為使?fàn)t門與門框貼緊,門框水箱壁做成5°～10°的斜面。通常采用空心水冷的爐門。爐門的升降機構可通過電動、氣動或液壓傳動等方式實現，要求爐門結構嚴密，升降平穩靈活，升降機構牢固可靠。
中小型爐子只有一個爐門，位于出鋼口對面。大型電弧爐為便于操作，常增設一個側門，兩爐門位置成90°。爐門的大小應便于觀察、修補爐底和爐坡為宜。
3 出鋼槽

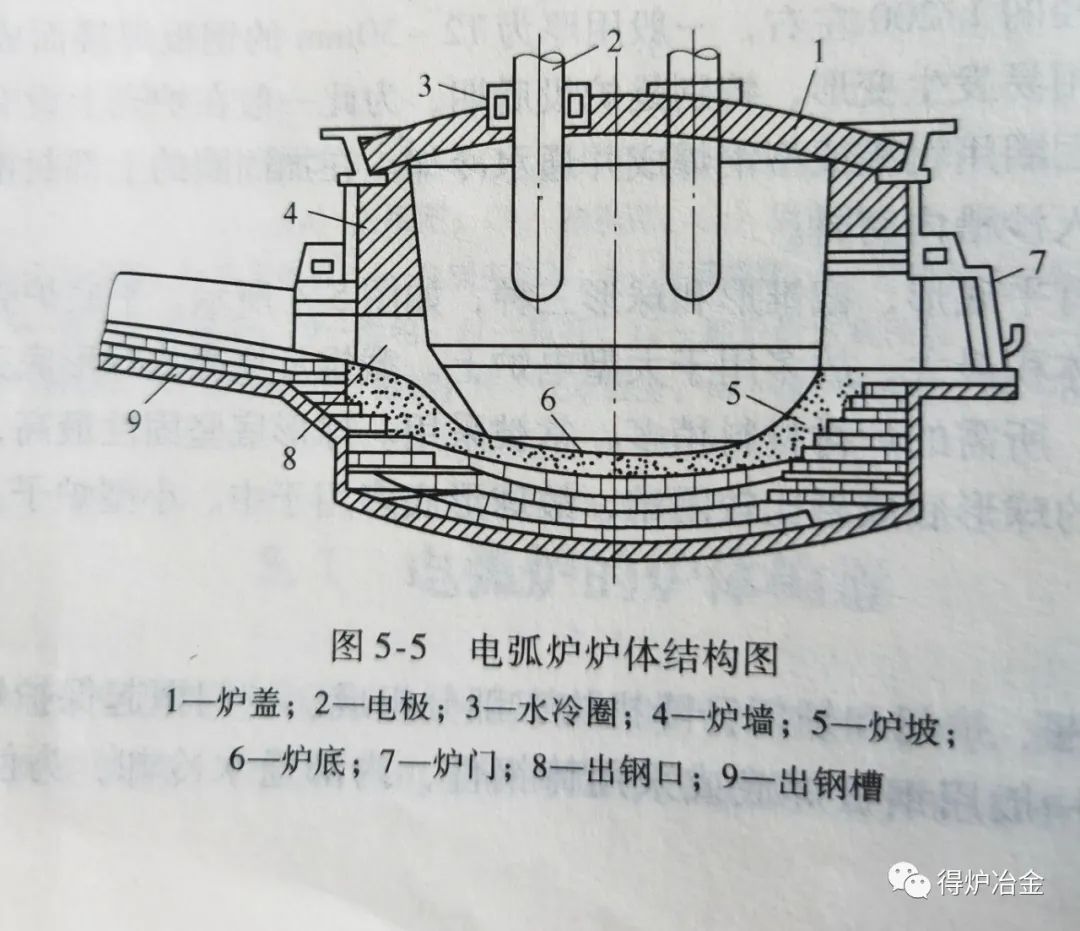

電爐出鋼方式，分為槽式出鋼、中心底出鋼（CBT）、偏心底出鋼（EBT）等。目前電爐以偏心底出鋼方式為主。（1）出鋼槽。傳統的槽式出鋼電爐如圖5-5所示，出鋼口為一圓形（直徑約150～250mm）或矩形孔，正對爐門，位于熔池渣液面上方。熔煉過程中用鎂砂或碎石灰塊堵塞，出鋼時用鋼釬打開。流鋼槽用鋼板焊成（梯形），內砌高鋁磚或用瀝青浸煮過黏土磚；而采用預制整塊的流鋼槽磚（用高鋁質、鋁鎂質、高溫水泥質搗打成型）時，方便、耐用、效果好。為避免冶煉過程中鋼液溢出，流鋼槽向上傾斜與水平面成8°～15°。流鋼槽在可能的情況下，應盡量短些，以減少出鋼過程中鋼液的二次氧化和吸氣。

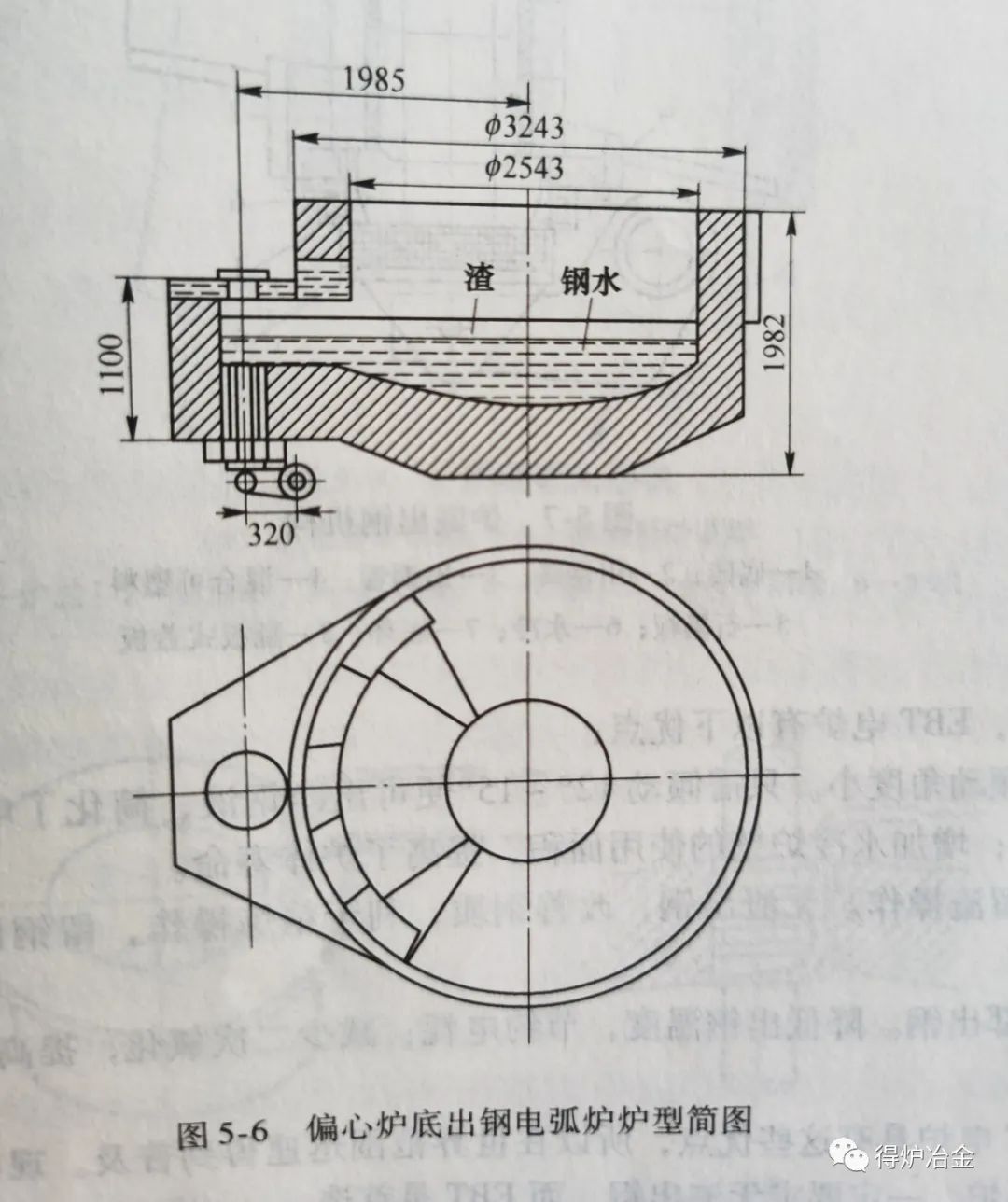

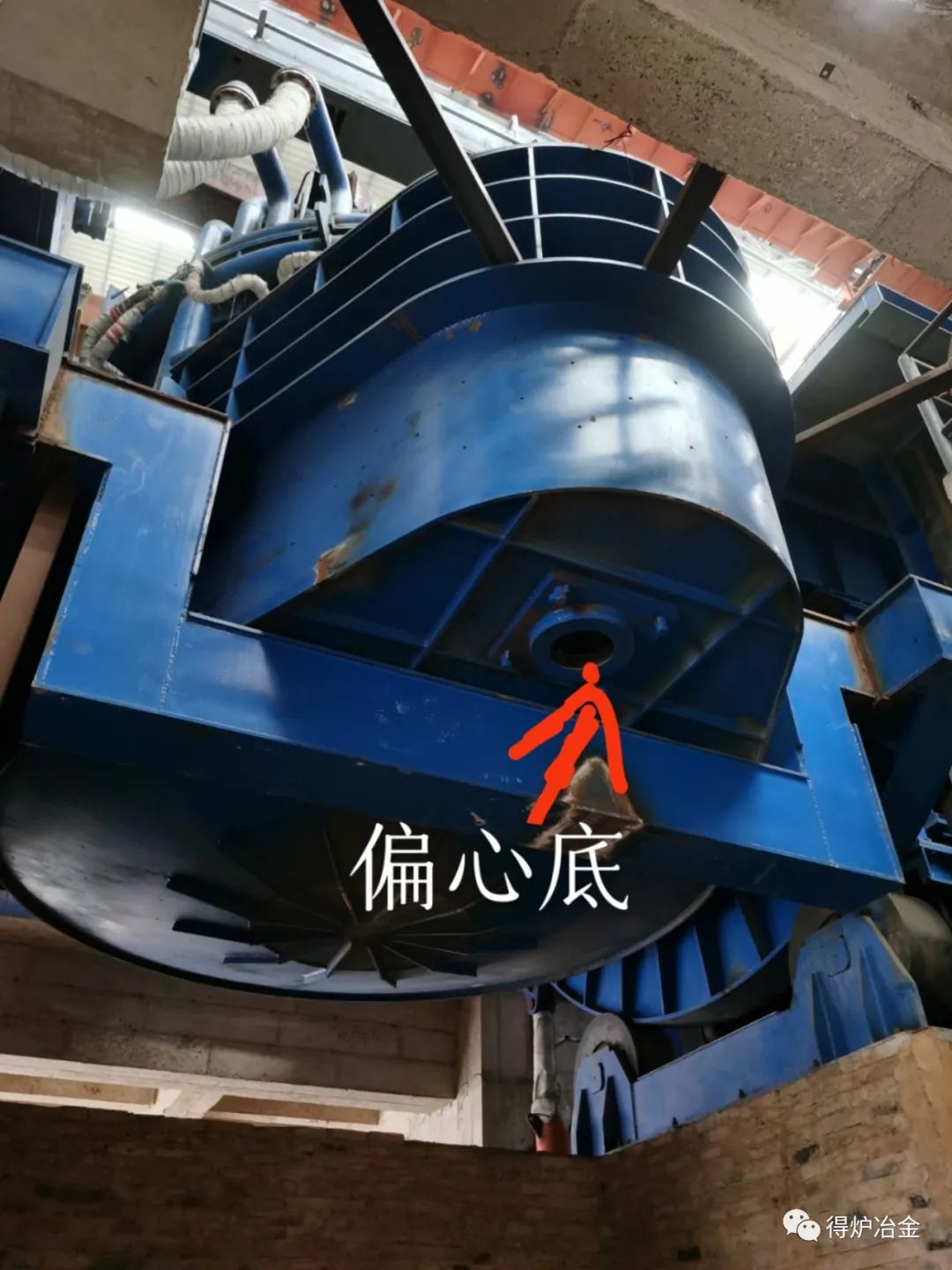

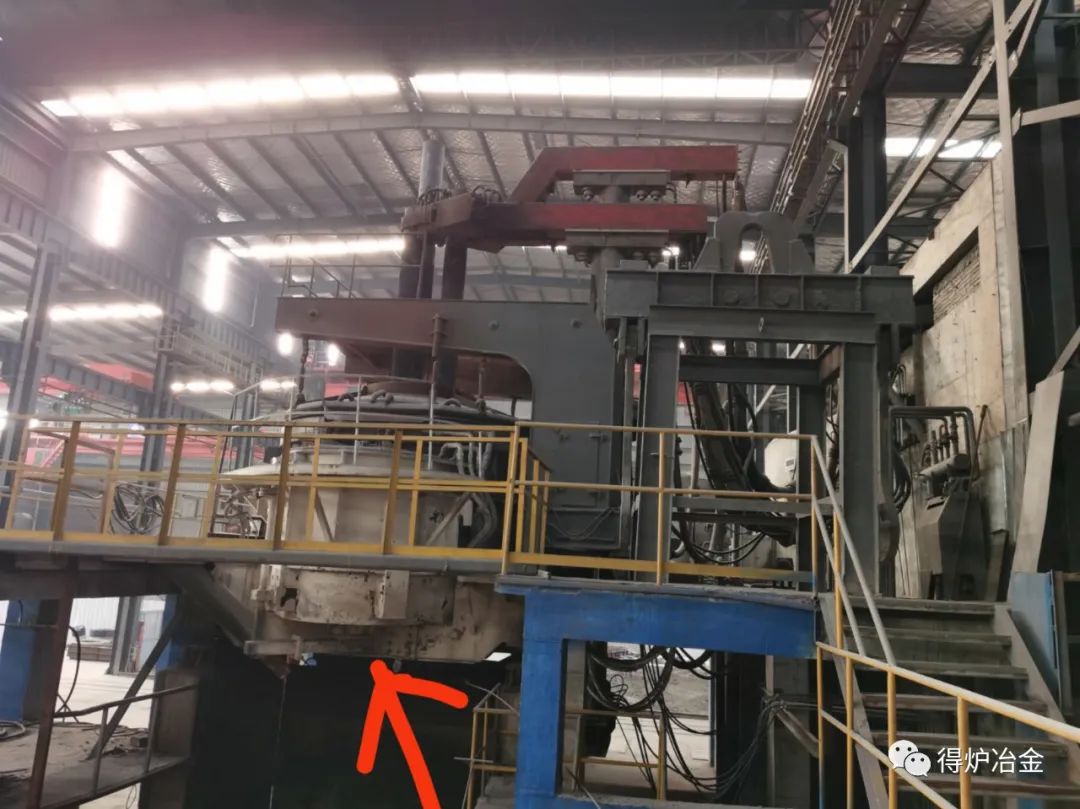

(2).偏心爐底出鋼箱.偏心爐底出鋼法,是目前應用最廣泛的電爐出鋼方法.首臺EBT電爐是1983年德國DEMAG公司為丹麥DDS鋼廠制造的110t/70MV.A電爐.1987年8月,我國第一臺偏心底出鋼電弧爐在前上鋼五廠建成投產.圖5-6 偏心爐底出鋼電弧爐爐型簡圖。

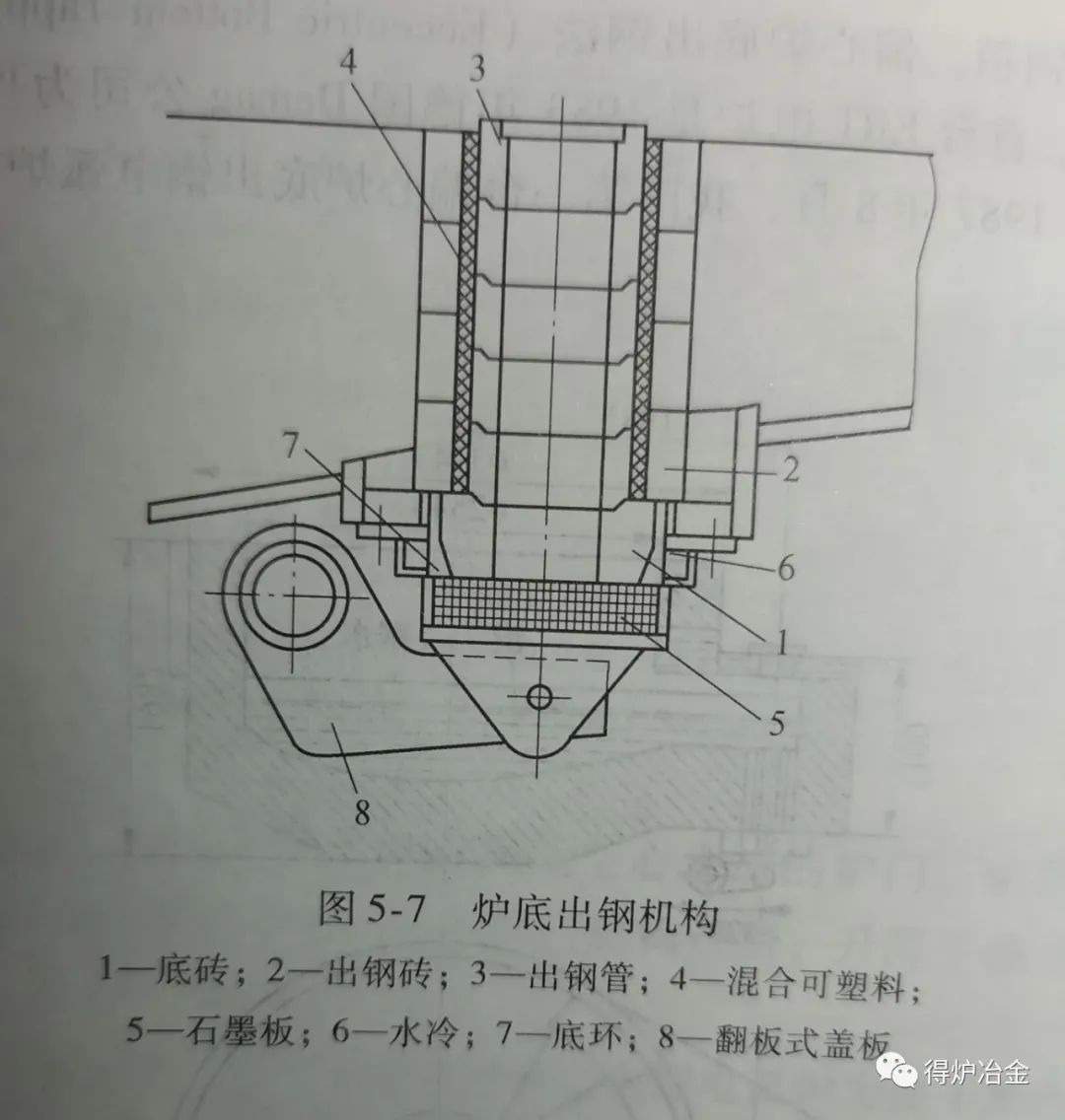

偏心爐底出鋼電弧爐是將傳統電爐的出鋼槽改成出鋼箱，出鋼口在出鋼箱底部垂直向下。出鋼口下部設有出鋼口開閉機構（見圖5-7），開閉出鋼口，出鋼箱頂部中央設有塞蓋，以便出鋼口填料與維護。出鋼口由外部套磚和內部管磚組成，均采用鎂碳管磚，內徑一般為140～280mm，視爐容和出鋼時間而定。管磚和套磚之間使用鎂砂打料填充，管磚在使用過程中主要以磨損方式損毀。為防龜裂，要求內部管磚應具有極好的抗氧化性和較高的耐壓強度，同時其碳含量應大于20％。外部套磚因受鋼包內的熱輻射而易發生低溫氧化，可添加抗氧化劑。為防止金屬附著，可將石墨的配入量提高到25％或采用AL0，-SiC-C磚。
出鋼時，向出鋼側傾動少許（約3°）后，開啟出鋼機構，填料在鋼液靜壓力作用下自動下落，鋼液流人鋼包，實現自動開澆出鋼。否則需要施以外力或燒氧出鋼，一般要求自動開澆率在90％以上。當鋼液量出至要求的約95％時，迅速回傾以防止下渣，回傾過程還有約5％的鋼液和少許爐渣流入鋼包中。電爐搖正后（爐中留鋼量一般控制在10％-5％，留渣量不小于95％），檢查維護出鋼口后關閉出鋼口，加填料（即引流砂，為MgO基的顆粒狀耐火材料，一般用含F(xiàn)e2O，大約10％的MgO與SiO2混合填料）裝廢鋼，起弧。
一般來說，偏心底EBT電爐有以下優點：
1）出鋼傾動角度小。只需傾動12°～15°便可出凈鋼液，
簡化了電爐傾動結構；降低了短網的阻抗；增加水冷爐壁的使用面積，提高了爐體壽命。
2）留鋼留渣操作。無渣出鋼，改善鋼質，利于精煉操作，留鋼留渣，利電爐冶煉、節能。
3）爐底部出鋼。降低出鋼溫度，節約電耗；減少二次氧化，提高鋼的質量；提高鋼包的壽命。
由于EBT電爐具有這些優點，所以在世界范圍迅速得到普及?，F(xiàn)在新建電爐尤其與精煉配合的電爐，一定要求無渣出鋼，而EBT是首選。
