燒結煙氣脫硝廢棄釩鎢鈦催化劑資源化利用途徑分析
龍紅明1,2，丁龍1，陶家杰1，錢立新1
(1. 安徽工業大學冶金工程學院， 安徽 馬鞍山 243002；2. 冶金工程與資源綜合利用安徽省重點實驗室， 安徽 馬鞍山 243002)
摘要：2019年生態環境部等五部聯合印發《關于推進實施鋼鐵行業超低排放的意見》提出，到2025年底前，全國力爭80%以上的鋼鐵產能完成超低排放改造。目前，燒結煙氣中NOx減排成為重中之重。以釩鎢鈦系催化劑為核心的氨氣選擇性催化還原法(NH3-SCR)成為煙氣脫硝主流技術之一，并已廣泛在鋼鐵企業投入使用。而隨著催化劑使用壽命到期，廢棄催化劑產生量逐年增加。據估計，2027年前后中國燒結煙氣脫硝廢棄催化劑產生量將達到100 000 m3/a。釩鎢鈦系催化劑含有V2O5，具有較強的生物毒性，新版《國家危險廢物名錄》中，已明確將這類廢棄催化劑歸為“HW50”危廢。隨著環保要求日益嚴厲，加強對釩鎢鈦系催化劑的有效處置利用已成為鋼鐵工業急需解決的關鍵共性難題。圍繞廢棄催化劑的處理思路和技術手段，總結了國內外廢棄催化劑處置現狀。主要處理思路分為有價元素提取、廢棄催化劑循環利用和無害化處置等。有價元素提取相應的技術手段包括浸出、萃取、沉淀、水熱合成、碳熱還原等；廢棄催化劑循環利用包括摻混制備新催化劑；無害化處置包括固化/穩定化處理后填埋。隨著鋼鐵企業“固廢不出廠”的新發展理念提出，分析了以廢棄催化劑作為含鈦資源在鋼鐵生產流程中資源化利用的相關研究思路，并對廢棄催化劑在鋼鐵企業內部高效清潔利用進行了展望。
關鍵詞：煙氣脫硝； 廢棄釩鎢鈦催化劑； 有價元素； 循環利用； 高爐護爐
1 引言
氮氧化物(NOx)是主要空氣污染物之一，會造成酸雨、光化學煙霧等環境污染，成為工業煙氣重點治理對象。NH3選擇性催化還原技術(NH3-SCR)是目前最有效的脫硝技術之一，其脫硝原理是以氨氣、尿素等作為還原劑，利用釩、錳、鐵等金屬氧化物的催化作用，在200~450 ℃時，將NOx轉化成無污染的N2和H2O，其反應式為：4NH3+4NO+O2→4N2+6H2O、4NH3+2NO2+O2→3N2+6H2O?；鹆Πl(fā)電廠是氮氧化物最主要的排放源之一，相關環保標準要求，到2020年國內火電廠全部實施超低排放，NOx排放濃度小于50 mg/m3。基于上述背景，火電行業積極推進煙氣脫硝治理，在2017年，國內火力發電廠SCR脫硝工藝應用比例達到94.1% 。隨著環保治理力度不斷加強，鋼鐵工業煙氣脫硝也面臨著巨大的減排壓力，其中鐵礦燒結工序由于NOx排放量占整個鋼鐵生產流程的70%而受到重點關注。2016年，國內鋼鐵工業首套SCR脫硝系統在寶鋼4號燒結機上進行應用，之后寶武馬鋼、湛江鋼鐵、柳鋼、中天鋼鐵等企業相繼采用SCR法進行燒結煙氣脫硝。按照目前的脫硝工藝，各企業脫硝效率均達到85%以上，可以達到國家超低排放標準(小于50 mg/m3)。
目前SCR工藝應用最成熟、廣泛的催化劑為V2O5-WO3/TiO2(VWTi)催化劑。VWTi催化劑一般由活性成分V2O5、活性助劑WO3、載體TiO2及其他一些提供黏結、填充功能的輔助成分組成。催化劑在實際使用過程會接觸到煙氣中的SO2、堿金屬和堿土金屬等有毒物質，并且長時間處在高溫、高濕度、高粉塵的工作環境中，會造成表面孔道堵塞、燒結、磨蝕和有害元素富集等問題，最終活性不斷下降，成為廢棄催化劑。
中國燒結工序的廢棄催化劑最早可以從寶鋼600 m2燒結機脫硝系統到期后計算，該系統于2016年建成投產，設計使用壽命3年，2019年到期后產生了約500 m3廢棄催化劑。2019年開始，中國鋼鐵工業全流程要求實施超低排放，并到2025年底前鋼鐵產能超低排放改造率達到80%以上。因此，根據中國燒結礦產量及SCR脫硝催化劑在燒結煙氣中的應用情況，可以推測，在2027年前后，中國燒結工序廢棄催化劑產生量將達到100 000 m3/a。對于廢棄的催化劑，歐美國家將其列為危險廢棄物，限制其處置利用過程，對不可再生的廢棄催化劑要求無害化處理后才能填埋。在中國2021版的《國家危險廢物名錄》中，廢棄釩鎢鈦脫硝催化劑被劃歸為“HW50”危廢，其產生、儲存和處置等過程都受到了嚴格管制，處理的難度和成本較高。

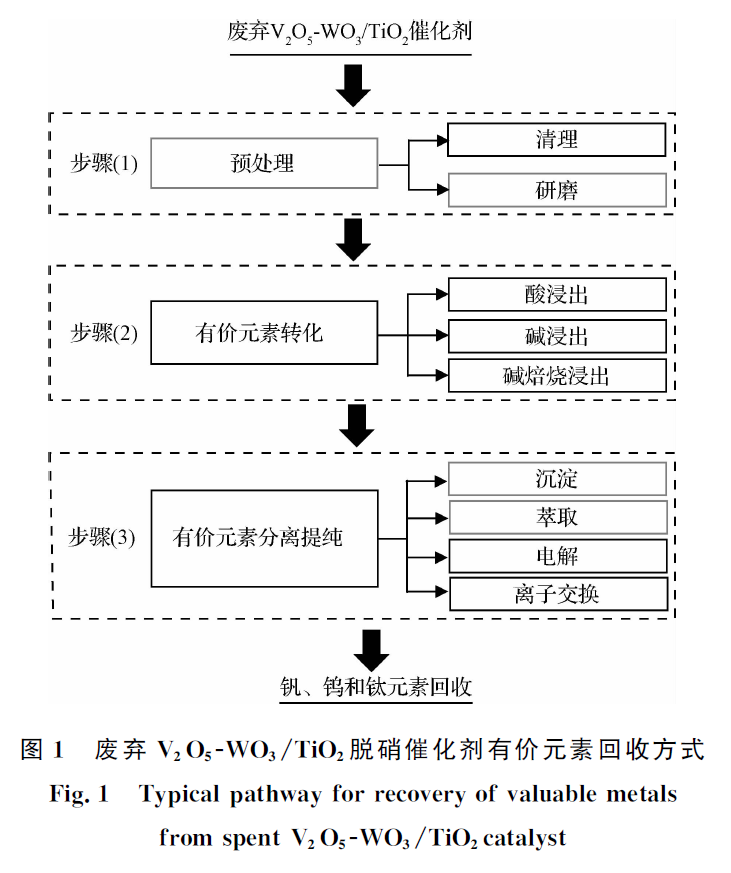

廢棄催化劑自產生以來便受到廣泛關注。廢棄催化劑成分復雜，不僅含有釩、鎢、鈦等具有很高回收價值的金屬元素，也含有一定量的灰分和有害元素，研究者提出了多種方法對有價元素進行分離回收。目前常用的分離提純工藝主要分為濕法工藝、干法-濕法聯合工藝等。隨著廢棄催化劑產生量持續增加，有價元素提取工藝的處理量難以滿足需求，研究者提出了無害化填埋、固化/穩定處理等處置方式。本文概述了國內外在廢棄催化劑處理領域的研究進展，從資源化利用和無害化處置角度對廢棄催化劑處理技術進行了總結，并在此基礎上分析了鋼鐵冶金工藝流程中處理廢棄催化劑的可行性。
2 精選圖表
3 結論
隨著SCR脫硝技術逐步在燒結煙氣NOx減排中應用，廢棄催化劑的產生量逐年增加，其無害化、資源化處理成為今后脫硝行業發展必須明確的問題。采用酸堿浸出分離的方法可以回收廢棄催化劑中有價金屬元素，但不可避免地會使用大量化學藥劑，成本較高，且存在二次污染等問題，目前未見大規模工業化應用報道。在廢棄催化劑被劃歸“HW50”危廢后，更多的研究者傾向于將廢棄催化劑直接固化/穩定化處理后進行無害化填埋，該方法雖然可以無害化處理廢棄催化劑，但存在資源浪費等問題。因此，廢棄催化劑的高效清潔利用技術開發是脫硝行業可持續發展面臨的瓶頸問題。
在鋼鐵企業，隨著“固廢不出廠”新發展格局逐步推進，加強對這類固廢的有效處理利用已成為鋼鐵行業亟需解決的難題。因此，開展廢棄催化劑資源化利用的相關研究，尤其是拓寬其在鋼鐵企業內部消納與利用途徑，具有重要理論意義和應用前景。今后的研究可以結合鋼鐵冶煉對含鈦資源的需求，探究利用廢棄釩鎢鈦系催化劑作為鈦源，制備高爐護爐用含鈦燒結礦和球團礦，同時研究廢棄催化劑中主要成分還原行為，明確廢棄催化劑中釩元素在資源化利用過程的遷移轉化規律，以實現鋼鐵企業脫硝產生的廢棄催化劑在企業內部高效清潔利用新途徑。
