焦炭在H2O+CO2氣氛中的溶損反應特性
竇明輝，孫洋，韓嘉偉，孫章，梁英華
(華北理工大學化學工程學院， 河北 唐山 063210)
摘要：為了研究富氫高爐內焦炭的溶損反應特性，開發了連續進水的全自動焦炭反應性測定裝置，分別利用CO2和N2載帶不同比例H2O(0%～30%)提供H2O+CO2(H2O和CO2混合氣體)和H2O+N2(H2O和N2混合氣體)的含水氣氛進行焦炭溶損試驗，通過紅外氣體分析儀實時記錄出口氣體中CO和H2的摩爾分?jǐn)?shù)，研究了焦炭在H2O+CO2氣氛下的溶損反應過程以及碳溶反應(C+CO2=2CO)和水煤氣反應(C+H2O=CO+H2)的動力學過程。研究表明，隨著H2O+CO2混合反應氣氛中H2O比例的增加，焦炭的碳素溶損率和溶損速率均逐漸增大，而且水煤氣反應的溶損速率逐漸變大、碳素溶損率逐漸升高，但是碳溶反應的溶損速率則逐漸減小、碳素溶損率也逐漸降低，這說明H2O+CO2反應氣氛中H2O和CO2同時與焦炭反應存在顯著的競爭作用。通過分析碳素溶損率和水蒸氣含量線性關系的擬合斜率發現，焦炭在H2O+CO2混合反應氣氛中發生的碳溶反應和水煤氣反應的斜率均小于單純單一氣氛下的碳溶反應和水煤氣反應的斜率，并提出基于斜率差值的抑制因子α表征H2O和CO2對碳溶反應和水煤氣反應互相影響程度，CO2對水煤氣反應的抑制因子αCO2/H2O為0.253，H2O對碳溶反應的抑制因子αH2O/CO2為0.179，αCO2/H2O為αH2O/CO2的1.41倍，CO2對水煤氣反應的抑制程度強于H2O對碳溶反應的抑制程度。
關鍵詞：焦炭； 溶損反應； H2O+CO2氣氛； 競爭； 抑制因子
1 引言
中國提出將在2030年前實現碳達峰和2060年前實現碳中和的“雙碳”目標，鋼鐵行業作為降低碳排放的重要戰場，在鋼鐵冶金流程中CO2排放所占比例高達80% 的高爐煉鐵系統更是肩負著鋼鐵行業節能減排工作的艱巨任務。為了降低高爐煉鐵工段的CO2排放，國內外提出使用高爐噴吹焦?fàn)t煤氣、煤造氣或天然氣等含氫物質的富氫冶煉工藝，將H2作為還原劑和燃料應用于實際的高爐生產。然而高爐富氫后含氫物質燃燒以及氫氣還原鐵礦石會生成大量水蒸氣，H2O和CO2氣體會同時與焦炭發生復雜的氣固相反應而消耗碳素，直接影響焦炭熱強度，進而影響高爐的能耗、焦比以及產量等指標。因此，研究焦炭在含H2O氣氛中的溶損反應特性具有至關重要的意義。
近年來，研究者們對含H2O氣氛中焦炭的氣化行為進行了大量的工作和研究。WANG Ping等對焦炭與H2O、CO2發生溶損反應的起始反應溫度和劇烈反應溫度進行了研究，發現焦炭與水反應的起始反應溫度和劇烈反應溫度與CO2相比分別降低了37 ℃和125 ℃。XU Run-sheng等研究了焦炭與純H2O和純CO2氣化反應后的性能，對比發現，與H2O反應的焦炭的反應性迅速上升，反應后強度急劇下降。CHANG Zhi-yu等在950～1 250 ℃溫度范圍內對焦炭與H2O、CO2的氣化反應行為進行動力學分析，研究發現焦炭與水反應的溶損速率約為與CO2反應的1.3～6.5倍。GUO Wen-tao等研究發現，在反應溫度大于1 173 K時，焦炭與H2O反應均由化學反應控制，焦炭與CO2反應在溫度小于1 273 K時主要由界面化學反應控制，隨著反應溫度的升高逐漸轉變?yōu)闅怏w擴散控制，這與其他研究資料中的結論一致。此外，為了更加準確地認識焦炭在富氫高爐內的氣化反應行為，研究者們還利用熱重等設備進行了焦炭在水和CO2混合氣氛中發生溶損反應的研究，Juho H等模擬了高爐條件下焦炭的氣化反應行為和水蒸氣對反應性的影響，結果表明，以CO2為唯一氣化組分的反應性結果與含H2O氣氛中的反應性結果沒有直接關聯，廣泛使用的用熱反應性CRI 指標估計焦炭在高爐內的反應性的方法并不完全準確。李家新等利用自制的高溫氣固反應裝置研究了焦炭在H2O-CO2混合氣體中的溶損行為，焦炭的溶損反應速率隨著水蒸氣含量的增加而加快。趙晴晴等研究發現，當混合氣體中H2O∶CO2的體積比為5∶5和7∶3時，水與CO2氣體具有交互作用。WANG Wei 等在900～1 100 ℃條件下進行了焦炭在含水(0～5%)氣氛中的氣化試驗，研究發現，當溫度低于1 000 ℃ 時水對焦炭的反應性和反應后強度影響較小，而溫度達到1 100 ℃，焦炭的反應性迅速增大，反應后強度急劇下降。綜上所述，已有的工作進行了大量焦炭在純H2O氣氛中發生氣化反應的基礎性研究，雖然模擬了富氫高爐內的氣體環境，在混合氣氛中研究了焦炭與水和CO2的共氣化反應，但也僅是分析焦炭的整體反應速率和熱態性能，而不能準確辨析碳溶反應和水煤氣反應的溶損動力學過程。
因此，本文利用自主研發的連續進水全自動焦炭反應性測定裝置，在CO2氣氛中載帶H2O進行焦炭溶損試驗，研究焦炭在H2O+CO2(H2O和CO2混合氣體)氣氛中的氣化反應過程，分析混合氣氛中焦炭與H2O(CO2)發生氣化反應的動力學特性，為加深認識焦炭在富氫高爐內的氣化反應過程提供試驗基礎和理論依據。
2 精選圖表
3 結論

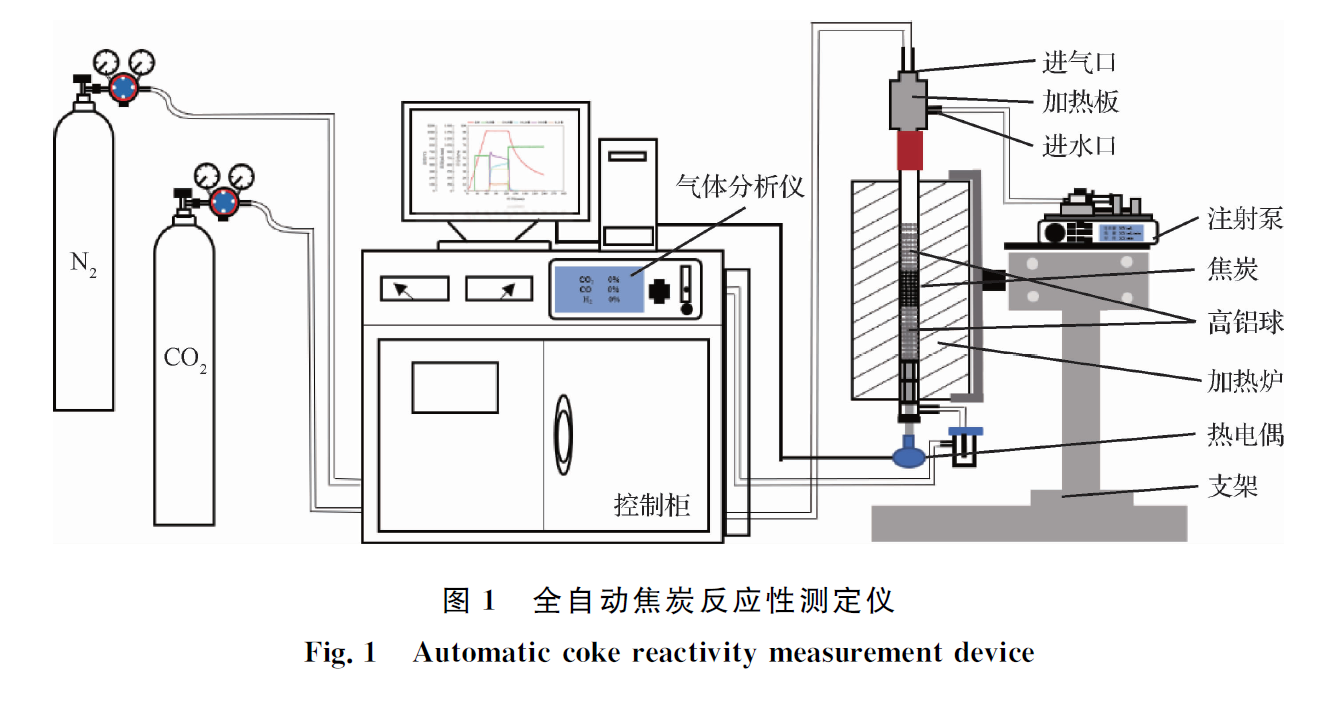

(1)開發了配有連續注射泵和紅外氣體(CO2、CO和H2)分析儀的全自動粒焦動態反應性測定儀，通過連續記錄尾氣中CO和H2的含量確定了焦炭在H2O+CO2氣氛下碳素溶損反應的總?cè)軗p速率、碳溶反應速率和水煤氣反應速率。
(2)隨著水蒸氣含量的增加，焦炭的碳素溶損率逐漸增大，兩種含水氣氛中焦炭的總?cè)軗p速率均隨著水蒸氣比例的增加而逐漸增大。隨著H2O+CO2氣氛中H2O含量的增加，水煤氣反應速率逐漸變大、碳素溶損率逐漸升高，碳溶反應速率則逐漸減小、碳素溶損率逐漸降低，H2O與CO2存在競爭的相互作用。
(3)提出了H2O+CO2氣氛中CO2對水煤氣反應的抑制因子αCO2/H2O和H2O對C+CO2反應的抑制因子αH2O/CO2，分別為 0.253和 0.179，CO2對水煤氣反應的抑制程度強于H2O對碳溶反應的抑制程度。
