智能化鋼鐵制造流程信息物理系統的設計研究
張福明1,2
(1. 首鋼集團有限公司， 北京 100041；2. 北京市冶金三維仿真工程技術研究中心， 北京 100043)
摘要：現代鋼鐵制造流程是集成燒結、球團、焦化、煉鐵、煉鋼和軋鋼等多工序過程的耗散結構體系。鋼鐵制造流程是在物質流、能量流和信息流協同運行的條件下，完成一系列復雜的冶金過程和轉變。探討了對鋼鐵制造過程物理本質以及運行特征的認識和研究，提出了現代鋼鐵制造流程物理系統的設計理念和方法。闡述了流程工程動態精準設計體系在鋼鐵冶金工程設計中的應用，討論了智能化鋼鐵制造流程的系統層次和構建理念。著重論述了鋼鐵制造流程信息物理系統的內涵和架構，提出了靜態物理系統與信息系統集成、耦合、協同的設計理念和方法，論證了現代鋼鐵制造流程信息物理系統的智能化設計思路、程序和應用實踐。
關鍵詞：鋼鐵；制造流程；智能化；信息物理系統；設計；耗散結構
文獻標志碼：A 文章編號：0449-749X（2021）06-0001-09
Research and design on cyber physics system of intelligent iron and steel manufacturing process
ZHANG Fu-ming1,2
(1. Shougang Group Co.， Ltd.， Beijing 100041， China；2. Beijing Metallurgical 3D Simulation Engineering Technology Research Center， Beijing 100043， China)
Abstract：The modern iron and steel manufacturing process is a dissipative structure system that integrates multiple production processes of sintering，pelletizing，coking，ironmaking，steelmaking，and rolling，etc. The iron and steel manufacturing process is to achieve a series of complex metallurgical processes and transformations under the condition of coordinated operation of substance flow，energy flow，and information flow. The understanding and research on the physical essence and operation characteristics of iron and steel manufacturing process are discussed；the engineering design philosophy and method of modern steel manufacturing process physical system are put forward. The application of process engineering dynamic precision design system in the iron and steel metallurgical engineering design is described；the systematic level and construction concept of intelligent iron and steel manufacturing process are discussed. The connotation and structure of the cyber-physical system for the iron and steel manufacturing process are emphasized. The design concept and method of the integration，coupling，and cooperation between the static physical system and the cyber system are proposed；the thinking，program，and application practice of intelligent design for the cyber-physical system of modern iron and steel manufacturing process.
Key words：iron and steel；manufacturing process；intelligentization；cyber physical system；design；dissipativestructure
現代鋼鐵冶金工藝流程是由燒結、球團、焦化、煉鐵、煉鋼、軋鋼等多個單元工序和單元裝置構成的，是通過多工序非線性耦合構成的復雜制造系統。鋼鐵制造流程中各單元工序或單元裝置之間，具有系統層次性和復雜多樣性，上游工序的輸出即為下游工序的輸入，上下游工序之間緊密銜接、相互匹配?，F(xiàn)代鋼鐵制造流程以動態-有序、協同-連續和耗散結構優化為特征，通過智能化推動鋼鐵產業高質量轉型發展，實現鋼鐵企業高效率-低成本生產運行，不斷提高生產效率、產品質量、經濟效益和市場競爭力。
1.1 物理本質
現代高爐-轉爐鋼鐵生產過程中，燒結、球團、焦化、高爐、轉爐、連鑄、軋鋼等單元工序基本都是獨立運行，工序之間通過膠帶機、鐵水罐、鋼水罐、輥道、吊車等運輸(儲存或緩沖)設備/裝置連接起來，進而形成完整的鋼鐵制造流程，經過這個復雜的多工序耦合運行的制造流程(單元操作+單元過程)，鐵礦石經過一系列復雜的冶金過程最終被生產成鋼材產品。
現代鋼鐵冶金工藝過程的實質是一類開放的、遠離平衡的、不可逆的、由不同結構-功能的相關單元工序過程經過非線性相互作用、嵌套構建而成的流程系統，是一個多相多態復雜巨系統。在這個流程系統中，鐵素物質流和能量流耦合作用、協同運行，按照設定的運行程序，沿著所設計的復雜流程網絡結構運行。與此同時，在這個復雜流程中，還要實現結構、功能、效率的集成優化和運行效果的多目標優化。
由此可見，動態變化是鋼鐵制造流程運行的核心。進一步研究可以發現，對于高爐-轉爐工藝流程，其流程的物理本質是：鐵素物質流在碳素能量流的作用和驅動下、在信息流的調控下，沿著設定的流程網絡(即設計的工藝流程)，按照設定的運行程序(即控制系統、控制模型等)進行動態連續的運行過程，在這個運行過程中實現成本、質量、效率、效益、環境等多目標集成優化。所謂多目標集群包括提高產品質量和性能，降低生產消耗和運行成本，實現生產高效順行，提高能源轉換效率和利用率，降低資源和能源消耗、CO2及污染物排放，實現鋼鐵制造過程的循環經濟和低碳綠色等。
1.2 運行特征
現代鋼鐵生產工藝過程是多個單元工序和單元裝置相互銜接、前后匹配所構成的一個協同運行的集成系統和制造過程。典型的現代鋼鐵制造流程如圖1所示。
整體性和復雜性是現代鋼鐵制造流程的重要特征。鋼鐵制造流程的整體性是系統論的具體體現，表現在鋼鐵制造流程的整體和工序之間的相互關系方面。即當流程整體處于有序狀態時，流程整體的功能和效率大于工序之和；但是當流程整體處于無序狀態時，流程整體的功能和效率則小于工序之和；與此同時，工序的紊亂和無序也將對鋼鐵制造流程的整體產生影響效應?，F(xiàn)代鋼鐵制造流程的復雜多樣性和層次結構性則是其復雜性的具體體現。
1.3 特征要素
殷瑞鈺院士指出“流”、“流程網絡”和“運行程序”是鋼鐵制造流程動態運行的特征要素。所謂流是現代鋼鐵制造流程運動態變化中最關鍵的要素；而所謂流程網絡乃是鋼鐵制造流程的運行路徑、結構和時空邊界，即流程設計中的鋼鐵制造工序流程結構以及流程界面；運行程序則是指鋼鐵制造流程的信息化原則、策略和調控程序等。在鋼鐵制造流程中，運行程序主要是指流程運行中各類信息的采集、存儲、傳輸、處理和網絡化集成，以及網絡化的調控操作和運行管理，還涵蓋過程檢測、程序控制、制造執行、能源管控和企業資源計劃等。現代鋼鐵制造過程運行程序還體現著信息輸入“他組織”的特征。
2.1 功能優化

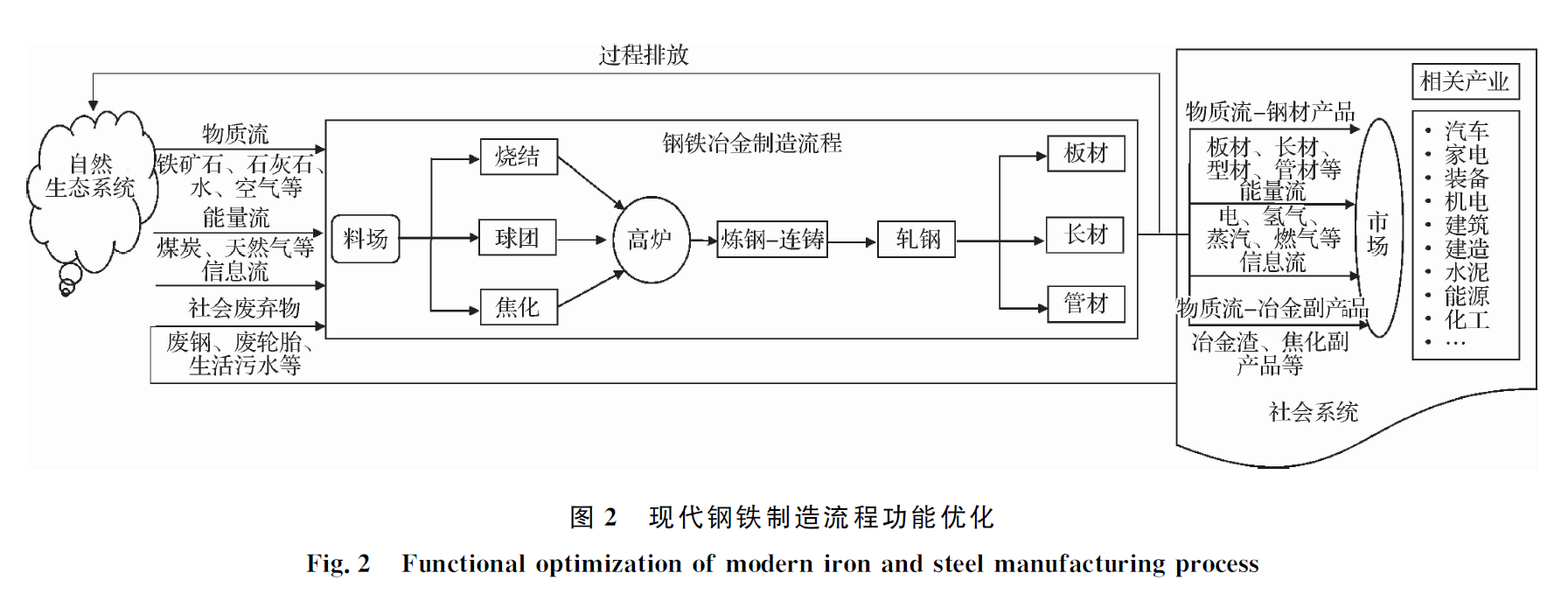

現代鋼鐵制造流程是基于鋼鐵制造過程物質、能量和信息的動態耦合、協同運行和系統集成而構建起來的全新型鋼鐵制造系統?，F(xiàn)代鋼鐵廠的功能已經拓展為鋼鐵產品制造、能源轉換和廢棄物消納處理與再資源化3大功能。
現代鋼鐵冶金流程設計必須摒棄傳統的機械還原論理念和方法，樹立動態運行的思維理念，所設計的鋼鐵制造流程物理系統(工程物理實體)應充分體現鋼鐵制造要素優化、動態有序、協同連續、運行高效的結構特征，通過物質-能量-信息的流程網絡以及相應的動態運行程序的協同運行和耦合匹配，使其構建成為具備高效率-低成本-高質量的鋼鐵產品制造功能、高效能源轉換功能以及資源化處理廢棄物3大功能的工程系統?，F(xiàn)代鋼鐵制造流程功能優化如圖2所示。
2.2 設計理念
現代鋼鐵制造流程以現代鋼鐵冶金工程設計理論和方法指導概念設計和頂層設計，并以優化的頂層設計統籌工序、設備、裝置等工藝要素的合理選擇和動態集成。頂層設計包括單元工序和裝置等要素的優化選擇、總體流程結構的形成和建構、流程功能的優化和合理建構。系統優化體現在工序功能集合解析-優化、工序之間關系集合協調-優化、流程工序集合的重構-優化，以及流程動態運行效率、能源轉換效率等方面的策劃和考量等內涵。
現代鋼鐵制造流程使鋼鐵冶金工程從孤立的局部性研究走向開放的動態系統研究，從間歇、等待和隨機組合運行的流程走向動態、協同、非線性耦合的動態精準、耗散優化的流程。
鋼鐵冶金工程演化和現代鋼鐵制造流程構建，本質上是工程思維模式的轉變和創新，是從機械“還原論”思維模式所暴露出的缺失中擺脫出來，探索到了系統性整體集成優化的新思路和新理念。從工程哲學視角分析，在鋼鐵制造流程設計中，不僅要研究“孤立”和“局部”的“最佳”，更要解決流程整體動態運行過程的系統最優化；不能用機械論拆分-還原的方法來解決相關的、異質功能的而又往往是不易同步運行工序/裝置的組合集成的復雜問題。鋼鐵制造流程設計要注重研究鋼鐵冶金耗散結構動態運行過程的工程科學問題，要理清工藝表象和物理本質之間的表里關系、因果關系、非線性相互作用和動態耦合關系，并探索出其內在規律。
因此離散型裝備制造業所通行的采用信息網絡鏈接實現網絡智能化的理念，在鋼鐵冶金復雜的流程制造系統中，不是簡單照搬照抄就能夠?qū)崿F(xiàn)鋼鐵制造全流程智能化，需要一切從實際出發，結合鋼鐵制造流程的本構特征和運行特點，必須要設計并構建出結構合理、運行高效、動態有序、協同連續的鋼鐵制造流程靜態物理結構(static physical systems)。
2.3 設計方法
鋼鐵制造流程設計是基于鋼鐵冶金基礎科學，應用鋼鐵冶金技術科學和工藝技術、裝備技術以及相關專業技術等進行有效的工程集成的過程，是在科學-技術-工程3個層次上進行綜合、權衡、集成和建構的過程。流程設計是現代鋼鐵廠工程設計最重要的關鍵環節，是承載工程理念的載體。從方法論上來看，流程設計是鋼鐵冶金工程的要素、結構、功能、效率的權衡選擇、協調取舍和綜合集成，從而構建出結構、效率、功能協同優化具有可持續競爭能力的實體工程結構。
流程設計核心關注點是要協調處理整體流程的結構、效率和功能集成優化以及動態運行過程中的目標群的優化，使各單元工序和裝置之間實現動態-有序和協同-連續，合理構建出物質、能量和信息的流程網絡，制定動態-精準的運行程序，協調處理單元工序、單元裝備和信息控制系統之間的耦合匹配。因此，鋼鐵冶金工程設計是跨學科、跨領域的學科分支，需要集成鋼鐵冶金基礎科學、技術科學和工程科學的研究成果和發展趨勢進行設計應用和創新，并將其凝聚成工程設計新的認識、理念、理論和方法。
3.1 設計思維
現代鋼鐵冶金工程設計是基于系統論、協同學、運籌學、耗散結構理論和冶金流程工程學理論，從傳統靜態-粗放的設計模式發展到動態-精準的設計體系，基于鋼鐵制造流程動態運行過程物理本質的深刻認識，以冶金流程工程學為基礎所建立的設計理念和設計方法。
鋼鐵制造流程智能化設計應以概念研究為核心，摒棄傳統的比擬放大、參照設計的思維模式和設計模式，充分運用系統論、運籌學、耗散結構理論和動態仿真模擬等先進理論和方法，以全流程高效協同運行為宗旨，著重研究物質、能量和信息的流程網絡架構設計和運行程序設計，為了解決全流程的連續化、高效化運行問題，深入研究工序之間和工序內部的界面技術優化問題，以期在鋼鐵冶金全流程中實現耗散結構優化，并且著力實現現代鋼鐵廠的3大功能。動態精準設計是構建現代鋼鐵信息物理系統、實現全流程智能化的基礎和關鍵。

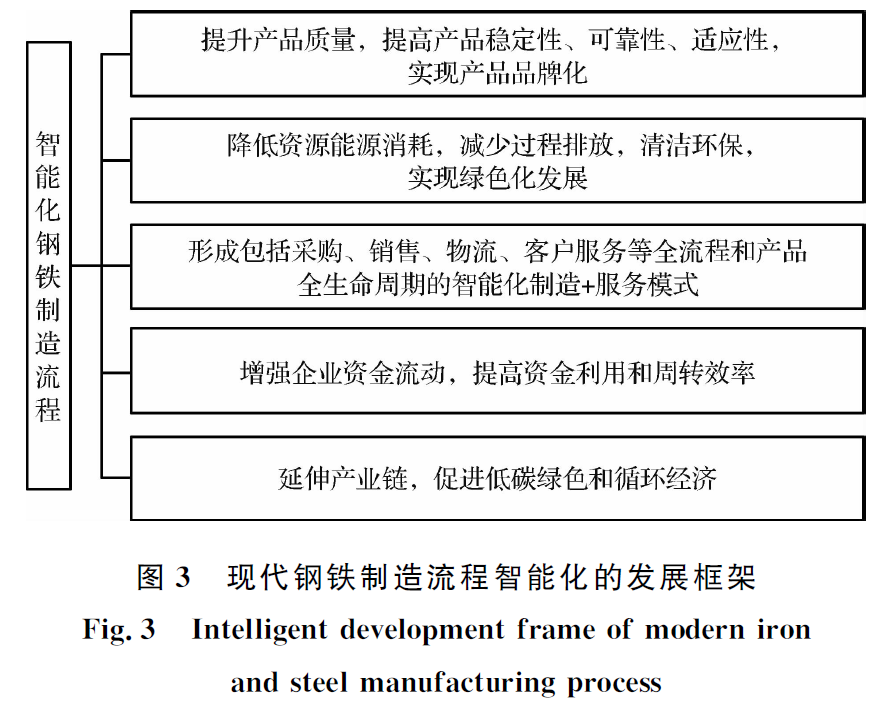

鋼鐵制造流程智能化設計是現代鋼鐵制造流程的重要基礎，流程設計的先進性、科學性和合理性直接決定鋼鐵廠的工程投資、運行成本、生產效率和產品質量。實踐證實沒有卓越的流程設計和工程設計，鋼鐵企業在未來激烈的市場中就會缺乏可持續競爭力。設計面向未來，設計引領未來，設計創造未來?，F(xiàn)代鋼鐵制造流程智能化的發展框架如圖3所示。
3.2 設計體系
現代鋼鐵冶金工程動態精準設計方法屬于典型的智能化設計方法，是以構建鋼鐵制造全流程高效協同、動態精準運行為目標，形成動態-有序-連續運行系統的實體(硬件)-虛體(軟件)集成，構建出鋼鐵冶金全流程具有高度自組織功能，進而實現全流程系統自感知、自適應、自決策、自執行的智能化運行的設計方法。
鋼鐵冶金工程動態精準設計基于現代科學理論和先進的信息技術，從本質上屬于智能化設計方法體系。動態精準設計本身也是智能化的，是必須依靠計算機、大數據工作站以網絡化協同設計等先進技術裝備、工具、方法和手段才能得以實現的。鋼鐵流程運行參數的選擇、流程結構的確定、流程網絡和運行程序的設計，已經不再是傳統意義上的經驗設計、半理論-半經驗設計和靜態比擬設計；從簡單堆砌、比擬放大躍遷到仿真模擬研究、數字化設計、動態精準設計和智能化設計，進而發展到智能化虛擬現實鋼鐵冶金制造過程。鋼鐵冶金工程智能化設計流程與內容見表1。

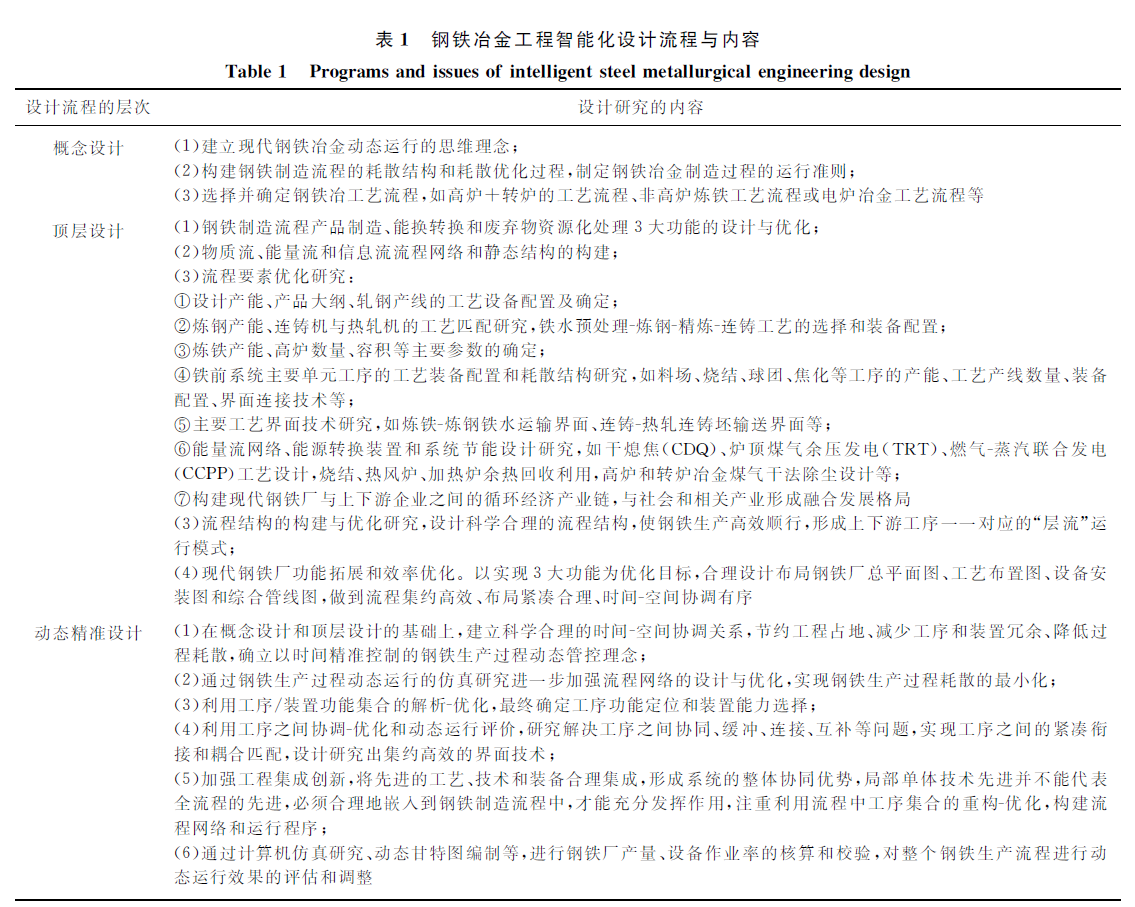

由表1可以看出，現代鋼鐵冶金工程設計包含了概念設計、頂層設計和動態精準設計3個層次，每個層次設計研究的內容不盡相同，動態精準設計是鋼鐵冶金工程智能化設計的基礎，也是鋼鐵制造流程信息物理系統構建的基礎。通過表1還可以歸納出鋼鐵冶金工程智能化設計的思維邏輯、設計體系和設計過程的要素包括：
(1)建立科學合理的時間-空間的協同關系；
(2)注重流程網絡的構建與優化；
(3)注重單元工序和單元裝置之間的耦合匹配以及界面技術的設計研究；
(4)突出頂層設計中的集成創新，追求多目標協同優化；
(5)提高鋼鐵制造全流程動態精準運行的整體性、系統性、高效性、精準性和協調性。
3.3 智能化信息系統的構建
現代鋼鐵制造流程智能化在信息化基礎架構上，通過人工智能可以實現精準管理與控制。鋼鐵制造流程信息系統的設計主要應用冶金流程工程學理論和現代鋼鐵冶金工程動態精準設計方法，首先建立流程動態有序運行的理論架構和物理實體模型及仿真計算模型，針對各單元工序關鍵工藝參數的確定、主體設備裝置能力的確定、工序之間的界面連接方式等進行研究分析，運用現代設計方法進行動態的仿真研究、精準計算和優化配置，將粗放型、經驗型或半經驗-半理論性的傳統設計方法轉變?yōu)榛谥悄芑芯康木珳试O(shè)計方法，構建現代鋼鐵冶金工程動態精準、高效協調的制造流程體系。
鋼鐵制造流程智能化是以自動化、數字化、信息化、網絡化為基礎，具有系統性和結構層次性，并非單純依靠ERP就可以解決鋼鐵制造復雜流程的智能化問題。對于單元工序、設備或裝置，基礎的檢測和控制(PLC/DCS)是必須的，比如工況運行參數的檢測、計量、監測，設備的啟-停以及設備之間的聯鎖控制等都是實現智能化的基礎，這也是實現智能化“自感知”的基礎。單元工序過程控制(PCS)是實現具體工序或系統的模型控制，例如高爐供料—裝料—布料的模型控制、轉爐冶煉過程的加料—吹氧—測溫—定碳—出鋼操作控制等。工廠級的制造執行系統(MES)則是控制料場、燒結、球團、焦化、煉鐵、煉鋼、軋鋼等工廠級制造流程的運行，如煉鋼廠的制造執行系統就包括鐵水預處理—轉爐冶煉—二次精煉—連鑄等各個主要生產工序環節的綜合調控；而對于鋼鐵企業制造管控中心(總調度室或生產制造部)而言，制造執行系統(MES)則主要調控的是全流程的界面銜接與工序匹配，例如煉鐵向煉鋼的鐵水供應、連鑄向熱軋供應連鑄坯料等。另外，作為全廠性的能源管控中心，能源介質的供應、調配和管控則是通過能源管控系統(EMS)進行的，這與生產制造系統(MES)屬于同一層次的控制系統。而對于鋼鐵企業的供應、銷售、財務、資金、訂單、合同管理需要通過企業資源計劃系統(ERP)進行集成化管理，這是鋼鐵企業經營管理層面的流程，是直接服務于企業經營決策、戰略、管理、計劃、運營、財務和資金等范疇的高層級信息化管控，屬于鋼鐵企業經營管理的控制范疇。

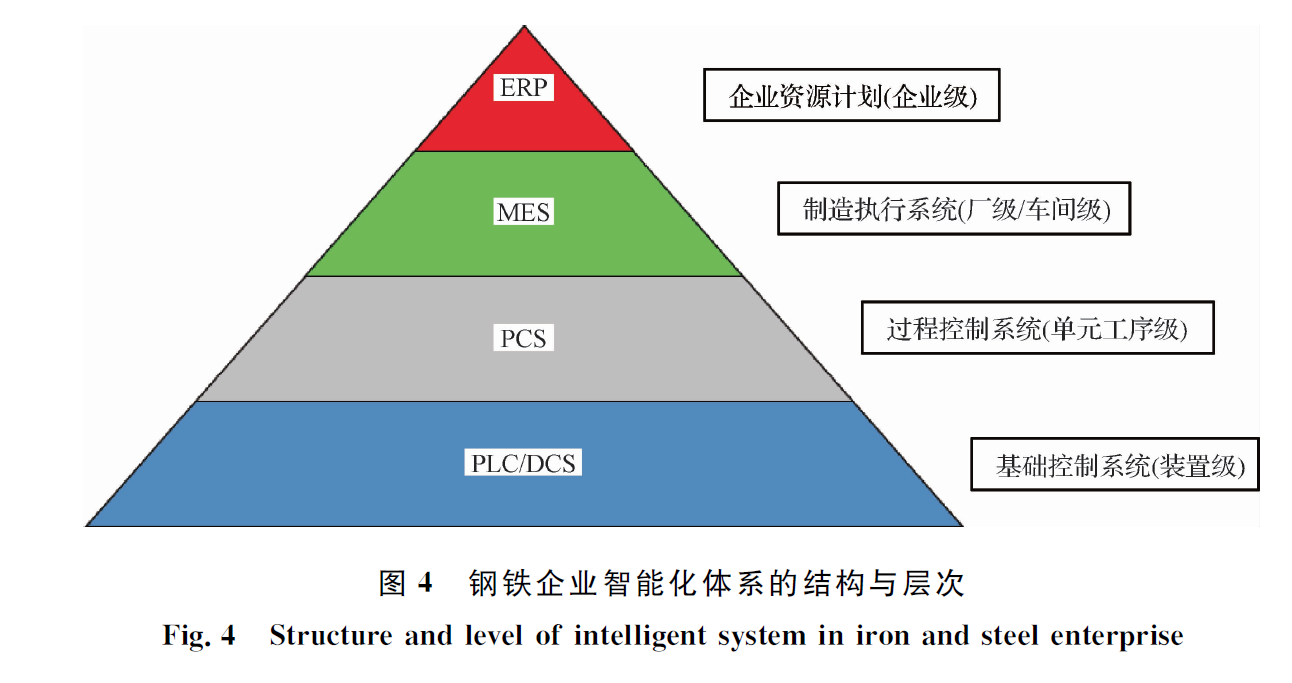

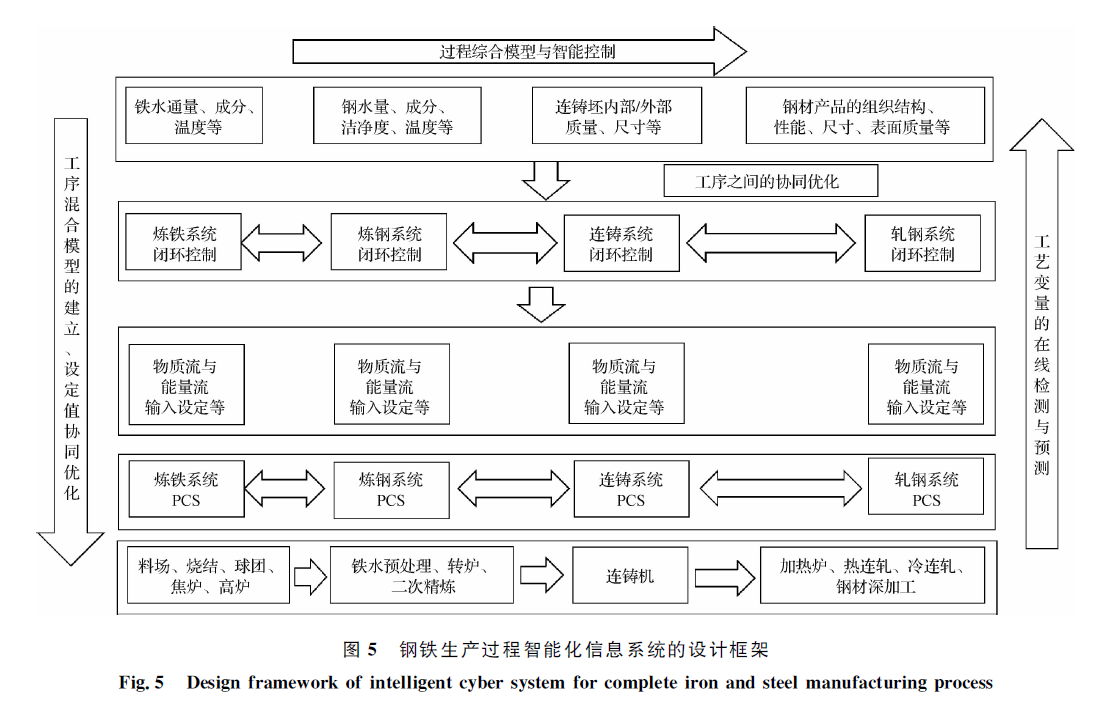

圖4所示為鋼鐵企業智能化體系的結構與層次；圖5所示為鋼鐵生產過程智能化信息管控系統的層級關系和設計框架。
3.4 物理系統與信息系統的耦合
基于對鋼鐵制造流程物理本質的認識和研究，可以看出鋼鐵制造流程設計的主要目的，不是簡單地設計若干個相互獨立的工序單元，然后再進行疊加和拼湊從而形成一個組合的流程結構，而是要設計出滿足鋼鐵制造流程動態運行要求及其特性的優化的流程體系。

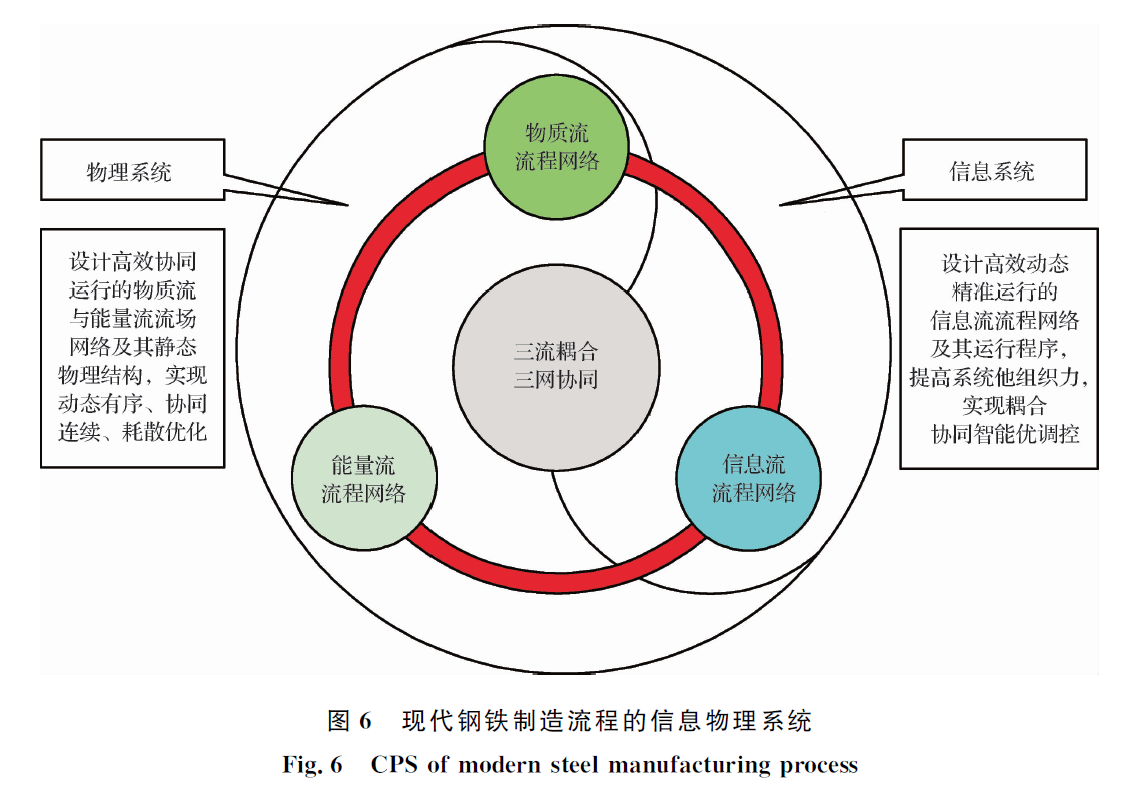

信息物理系統(CPS，cyber physical systems)將信息系統和物理實體集成為統一整體，將數據處理、數據通訊及動態控制集成一體，是具有自學習、自生長能力的新一代智能化生態系統。CPS是實現鋼鐵制造流程系統的信息感知、動態調控和信息集成，可以使系統更加可靠、高效、精準，可以做到實時協同、動態耦合運行，在流程制造業領域具有重要而廣泛的應用前景。
根據鋼鐵冶金制造流程的技術特征，現代鋼鐵冶金工廠智能制造的涵義，是以企業生產經營全過程和企業發展全局的智能化、綠色化以及產品質量的品牌化為發展目標，設計研究出的生產經營全過程的信息物理系統。其關鍵技術是生產工藝/裝置技術優化、工藝/裝置之間的“界面”技術優化和制造全過程的整合-協同優化，以此為基礎嵌入數字信息技術，以物質-能量-信息協同、物質流網絡-能量流網絡-信息流網絡交互融合為切入口，從而構成體現智能特色的信息物理系統——CPS。
鋼鐵制造流程信息系統與物理系統的耦合建構主要包括以下幾個方面：
(1)鋼鐵冶金工程設計不僅是單元工序、設備和裝置的設計，要在整個鋼鐵制造流程的層次上研究流程設計，不僅要重視物質流和能量流的網絡結構設計，也要重視信息流網絡的結構設計。新一代鋼鐵制造流程不同于傳統的流程，是面向智能化的流程工程，必須重視信息流的輸入、調控和耦合運行，建構與靜態物理流程結構具有相互映射關系的“數字孿生”系統，形成“三網協同”“三流耦合”交互融合的流程整體和完整的信息-物理系統(CPS)，如圖6所示。
(2)現代鋼鐵制造流程屬于復雜巨系統，在時-空關系、質-能轉換、自組織性和他組織性等方面關系錯綜復雜，復雜性、層次性、多樣性、多目標性特征鮮明?；诤纳⒔Y(jié)構優化理論，鋼鐵制造流程設計必須要使系統具有高度的自組織性和自組織力，上下游工序之間匹配合理、協同運行。
(3)現代鋼鐵冶金工程設計是在限定或約束的條件下，結合市場需求和資源能源供給條件、生態環境承載條件等，合理確定鋼鐵廠生產規模、產品結構、工藝流程和裝備配置等關鍵要素，同時還要進行投資、效益、環境等多目標群進行綜合、權衡、協調、決策等集成優化的過程。
(4)現代鋼鐵冶金工程設計既要實現煉鐵、煉鋼等單元工序的優化，還要通過系統集成優化和流程重構優化，從而實現鋼鐵生產全過程的系統優化。
(5)現代鋼鐵冶金流程智能化設計有別于傳統的工程設計，是由鋼鐵廠系統全局出發自上而下開展的。在實現鋼鐵生產全過程動態精準、協同高效運行的工程理念統領下，注重概念設計研究和頂層設計深化，進而提出對單元工序和裝置進行精準設計的要求，而不是各自獨立設計單元工序，再匯總拼湊出流程系統。
(6)現代鋼鐵冶金工程設計創新必須順應時代發展要求，以循環經濟、低碳綠色、智能高效作為工程設計的發展理念，要拓展現代鋼鐵廠的功能。同時，不僅重視流程物理實體系統的建構，還必須重視信息虛擬系統的構建，做到“虛擬與現實結合”。
采用現代鋼鐵冶金工程動態精準設計體系的首鋼京唐鋼鐵廠設計規模為年產粗鋼870~920萬t/a。該工程于2007年3月12日開工建設，2009年5月21日1號高爐點火送風，2010年6月26日全面竣工、順利投產。首鋼京唐一期工程設計構建了以2座高爐、1個煉鋼廠、2條熱軋生產線和3條冷軋生產線為物理框架的新一代可循環鋼鐵制造工藝流程。自主設計建造了2座5 500 m3高爐、2臺550 m2燒結機、1臺504 m2帶式焙燒機球團生產線、(2+3)座300 t轉爐高效率-低成本潔凈鋼生產平臺、2 250 mm和1 580 mm寬帶鋼熱軋生產線、2 230 mm和1 700 mm以及1 420 mm鍍錫板冷軋生產線、5萬t/d海水淡化等一批具有代表性的先進工藝技術裝備，形成了近百項具有自主知識產權的工程技術創新成果，對中國現代鋼鐵廠的設計建設具有重要的引領和示范作用。

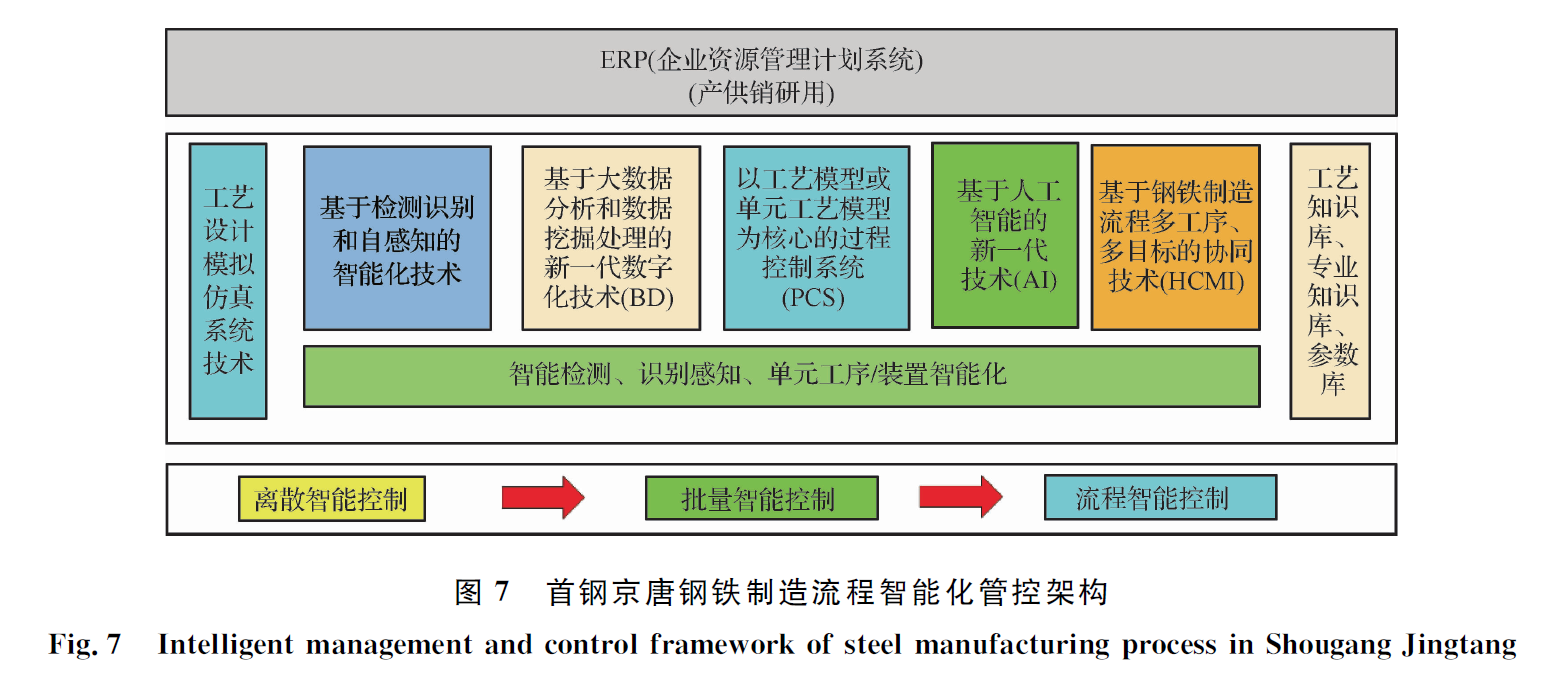

首鋼京唐工程投產10年來，5 500 m3高爐日產量達到12 650 t/d以上，利用系數達到2.35 t/(m3·d)；高爐球團礦入爐比例達到55%以上，入爐礦品位達到60%以上，高爐渣量降低到215 kg/t；燃料比低于495 kg/t，焦比為287 kg/t，煤比為180 kg/t，風溫達到1 250 ℃以上；高爐煤氣利用率大于50%，TRT發電量達到45 kW·h/t以上；煉鐵工序能耗低于385 kg/t。自主集成、首次在巨型高爐-轉爐界面采用鐵水運輸“一罐到底”技術，鐵水溫降100 ℃以下，節能環保效果顯著。鐵水經過脫硫、脫硅和脫磷預處理，轉爐冶煉周期為24~30 min，轉爐全爐役碳氧積達到0.001 6，超低碳鋼冶煉出鋼溫度降低至1 648 ℃；潔凈鋼生產過程中［S］、［P］、［N］、［H］、［O］等有害元素的質量分數可降低到0.004 5%以下；連鑄系統采用結晶器液位自動控制、結晶器電磁制動和動態輕壓下和動態二次冷卻控制技術，低碳鋼連鑄最高拉速達到2.5 m/min；熱軋工序連鑄坯熱裝率大于75%；2 230 mm和1 700 mm冷軋生產線的冷熱轉換比達到55%、涂鍍比達到51%以上。采用動態精準設計體系，實現了鋼鐵廠工程設計的集約化和精準化，鋼鐵廠噸鋼占地僅為0.9 m2，煉鐵至煉鋼的鐵水運輸距離僅為900 m；充分利用鋼鐵冶金過程的余熱、余能，自發電率達到96%以上，噸鋼電耗降低到615 kW·h，全流程噸鋼能源消耗為556 kg；采用海水淡化技術和綜合節水技術，噸鋼新水消耗僅為2.18 t；鋼鐵制造過程流程緊湊、動態有序、協同連續，從高爐出鐵到熱軋成材的制造周期僅為345 min。經過10年多的生產實踐，在鋼鐵制造流程智能化、綠色化發展進程中達到了預期的運行效果。圖7所示為首鋼京唐鋼鐵制造流程智能化管控架構。
(1)現代鋼鐵冶金過程是開放的耗散結構體系，由多個單元工序和裝置組合而構成的復雜系統，需要認真研究其物理本質和運行規律，不能照搬照抄離散型裝備制造業的智能化模式。
(2)現代鋼鐵制造流程智能化設計的核心是構建信息物理系統(CPS)。基于對鋼鐵制造流程物理本質和運行特征的深入研究，構建流程結構合理的靜態物理系統是基礎和前提。
(3)現代鋼鐵制造流程必須重視物質流和能量流的網絡結構設計，也要重視信息流網絡的結構設計，提高系統的自組織性，在信息流輸入和他組織力的調控下實現動態有序、協同連續和耗散結構優化。
(4)智能化鋼鐵制造流程設計，對于現代鋼鐵制造流程而言是至關重要的，卓越的流程設計是企業參與市場競爭的核心要素，是工程創新和技術創新的始端。只有智能化的工程設計才能建構出智能化的工藝流程。
