一、研究的背景與問題

材料是制造業的基礎，材料創新往往處在顛覆性技術革命的核心。核心材料性能10-15%的提升就可以促成裝備的升級換代，“一代材料、一代裝備”正在成為高端制造業的“新摩爾定律”。傳統的依賴于經驗與試錯的材料研究方法已難以跟上工業快速發展的步伐。革新材料研發模式，加速新材料從研發到應用的進程，已成為世界各國的共同需求。

近年來，隨著我國裝備制造業快速邁向“無人區”，新材料研發正在從研仿走向原創時代。研仿的方法論是“文獻+試錯”，原創的方法論是“計算+數據”。我國的新材料研究需要走出“研仿-落后-再研仿-再落后”的循環，深刻認識材料創新機理，形成自主迭代能力，并大大縮短研發周期，以降低研發成本。

目前我國材料創新能力受制于四個痛點問題：（1）研發資源分散、研發工具軟件缺乏集成部署和管控，研發效率低；（2）原始數據大多集中在科研人員手中，缺乏數據共享和傳承；（3）行業主流研發生態仍是研發炒菜式的“經驗+試錯”，數字化研發仍屬局部；（4）現有超算平臺難以滿足圖形界面、公網計算等材料研發需求，工具軟件利用門檻高，軟硬件資源利用率低。

針對上述問題，中國鋼研充分發揮在金屬新材料研發領域多年積淀的知識、技術和產業化優勢，聯合北京鋼研新材科技有限公司、杭州德迪智能科技有限公司，從技術、場景和生態三個維度，開展Material-DLab金屬材料數字化研發平臺的構建及示范應用。對強化我國金屬材料基礎科研能力，加速數字化研發生態形成，促進行業協同創新和變革材料研發模式具有重要意義。

二、解決問題的思路與技術方案

    平臺的總體研制思路如圖1所示。Material-DLab金屬材料數字化研發平臺包括多尺度公網云計算、材料APP、科研檢測數據共享、SLM高通量增材制備四大子系統，在此基礎上開展應用推廣，形成了數字化研發M@T認證、懸賞征算、材料APP眾籌等數字化研發生態。

平臺的總體研制技術路線為：（1）設計高性能服務器集群架構，滿足日常材料設計、應用研發需求和偶發的大規模材料計算和仿真的算力需求。（2）選配國內外知名材料計算、工藝仿真和服役模擬軟件，形成從原子尺度的第一性原理、分子動力學模擬計算，到微觀尺度的相圖計算、相場模擬，到宏觀有限元和材料服役評估的全尺度材料研發工具體系。（3）開發多尺度公網云計算調度系統，搭載高性能服務器集群和全尺度材料研發工具體系，通過圖形化窗口排隊算法和公網智能路由技術開發，實現全尺度計算資源的遠程計算、移動計算和排隊計算，滿足對于計算仿真工具與高性能計算（CPU/GPU）的使用需求。（4）研制材料APP系統，通過對不同計算算法模型的參數化建模界面封裝、多形式APP調度算法的功能開發和云端生成功能開發，降低計算仿真的使用門檻，滿足非計算仿真專業人員的研發需求。（4）開發科研檢測數據共享管理平臺，通過原始材料數據的半結構化上傳和各類測試設備的數據接口開發，滿足一手試驗檢測數據的歸集管理和分權管理。通過開發基于“材料基因”的區塊鏈技術，整合相關資源，實現文獻、計算、試驗數據的統一管理，數據確權、價值評估和安全共享。（5）研制元素級高通量增材制備裝備，通過元素粉末微區合金化工藝開發和基于SLM（激光選區熔化）的動態量化混粉裝備開發，實現不同成分宏觀塊體樣品的高通量制備。通過配置粉末前處理、激光制備、高溫熱處理和金相/硬度分析裝置，形成元素級高通量增材制備的整體解決方案。

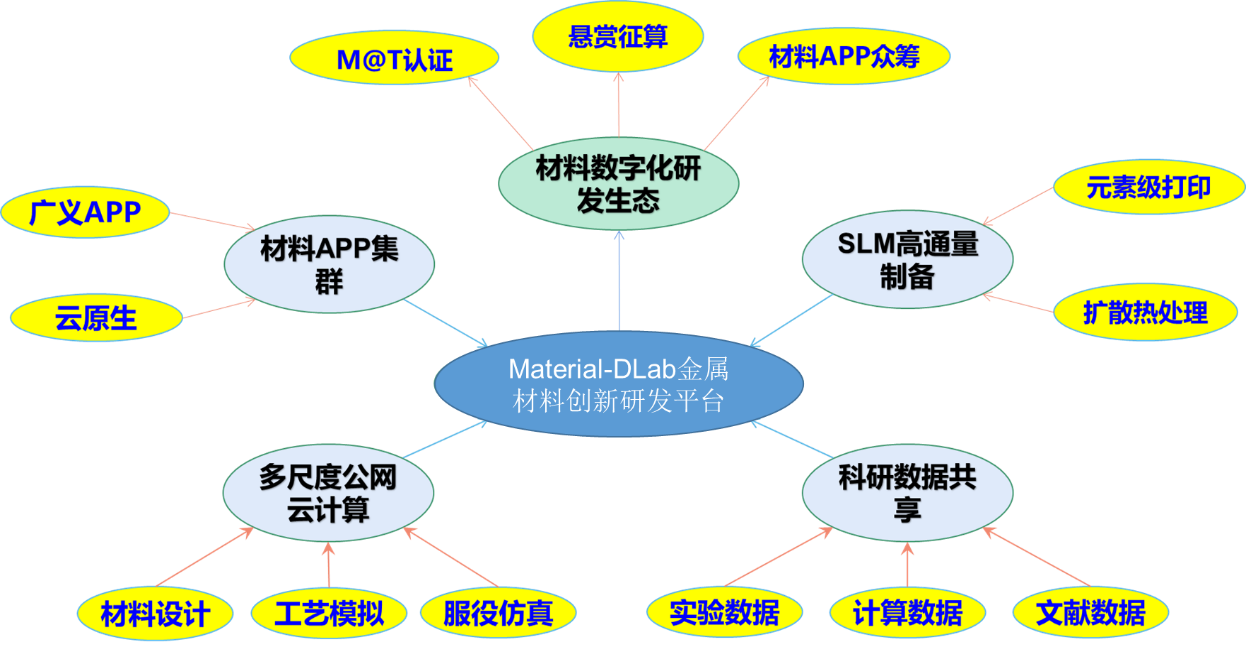

圖1 Material-DLab平臺總體技術思路

1、多尺度公網云計算子系統

多尺度公網云計算子系統集成管理了Material Studio、Thermo-Calc、ANSYS等20余種國際知名計算、仿真軟件，包括第一性原理計算軟件4種、相圖相場計算軟件4種、多物理場計算軟件1種、通用有限元軟件3種、流體計算軟件2種、增材/焊接/腐蝕/疲勞等特殊工況模擬軟件6種，機器學習軟件2種，覆蓋納觀、微觀、介觀、宏觀的全尺度計算資源（見圖2），具備材料設計、組織性能預測、工藝模擬、服役仿真全流程計算能力。多數軟件均可實現基于瀏覽器的遠程計算、移動計算、排隊計算（見圖3），科研人員可隨時隨地通過瀏覽器登錄個人賬戶，建立虛擬項目組，遠程啟動建模設計軟件，并在電腦、Pad、手機等多種固定或移動終端上提交計算任務、獲取計算數據，是行業內首個全圖形化的多尺度云計算平臺。

圖2 Material-DLab集成管理的多尺度計算資源

 圖3 云計算調度系統的遠程移動訪問

2、科研檢測數據共享管理子系統

科研檢測數據共享管理子系統針對原始科研數據管理共享問題，可對試驗任務申請唯一編碼，并在項目賬戶下獲取試驗數據，支持各類試驗設備、文獻數據的接入，并提供個人/團隊數據管理、跨團隊數據發現、一鍵試驗報告、動態評價考核等功能?；谠瓌?chuàng)性的材料基因特征和區塊鏈協議，實現了數據權屬標記和可用不可見服務，支持團隊內部的數據安全共享和團隊之間的數據對等發現，是建立團隊級、企業級數據礦山、實現科研數據資產化的高效工具（見圖4）。

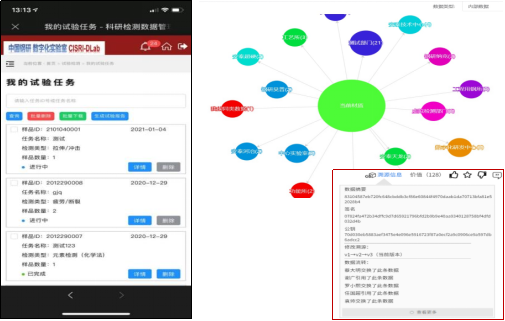

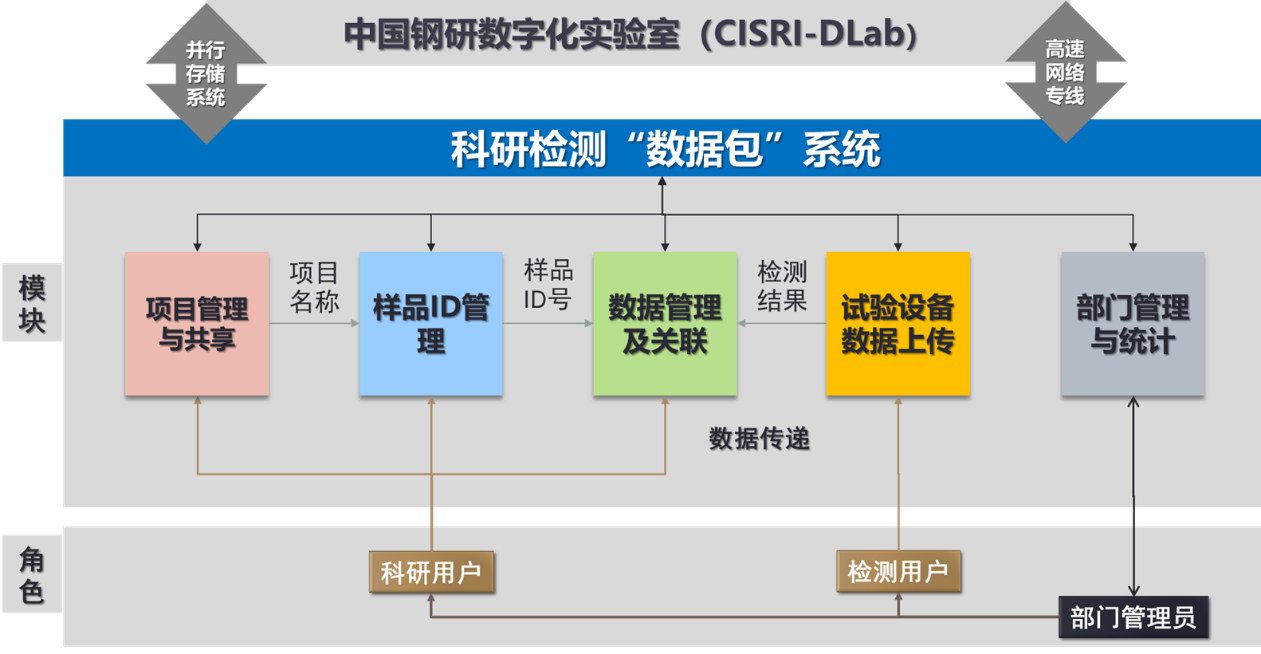

圖4 科研檢測數據共享管理子系統

3、材料APP子系統

材料APP子系統是由本項目團隊首倡，集材料/工藝專業知識、計算工程師經驗于一體、針對具體材料和應用場景的微應用方案。可由具體計算案例改造實現，可共享、可傳播、可移植，是科研團隊數字化研發成果的載體形式之一，是行業數字化研發生態的重要組成部分。系統按照材料類別、服役方式、計算算法和工藝類型對APP資源進行分類和搜索，支持多種廣義APP（云桌面型、封裝型、腳本型等）的上傳、下載和云端執行，提供APP云原生開發環境。目前已開發并部署了350多個不同應用場景、不同計算尺度的材料APP應用程序（見圖5）。

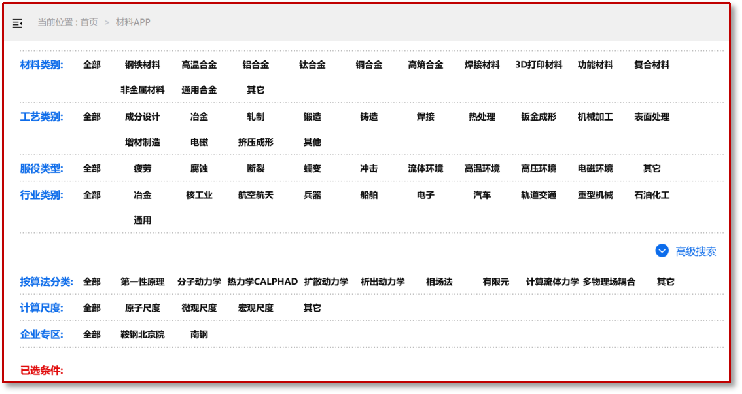

圖5 材料APP系統

4、元素粉SLM高通量增材制備子系統——3D-Alloyer

高通量制備是材料基因組技術的核心組成部分。目前國際上高通量制備平臺多以擴散多元結和氣相沉積為技術基礎，可制備梯度薄膜樣品，但由于尺度太小，難以表征試樣的宏觀力學性能。本項目基于SLM金屬3D打印平臺，率先提出了元素粉末微區合金化技術，并自主設計、開發了業內首個商業化塊狀樣品高通量制備系統。

該技術改變傳統3D打印以合金粉為原料的模式，以多種元素粉為主要原料，通過動態量化混粉，在SLM成型的同時完成合金化過程（見圖6）。項目團隊突破了微區冶金擴散動力學、粉末動態定量控制、高溫擴散模擬等核心技術，自主設計開發的3D-Alloyer高通量制備系統包含定量送粉模塊、實時混粉模塊、多通道鋪粉模塊和高通量打印控制模塊，可一次性制備上百種不同成分的力學性能樣品（見圖7）。

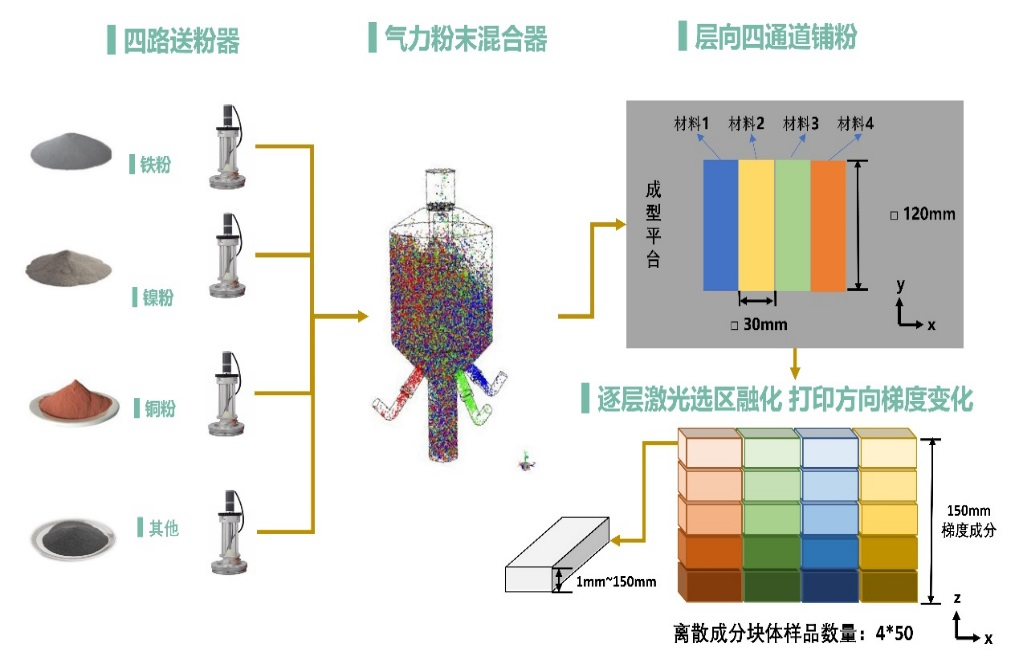

圖6 基于異質粉末激光原位冶金的高通量制備原理

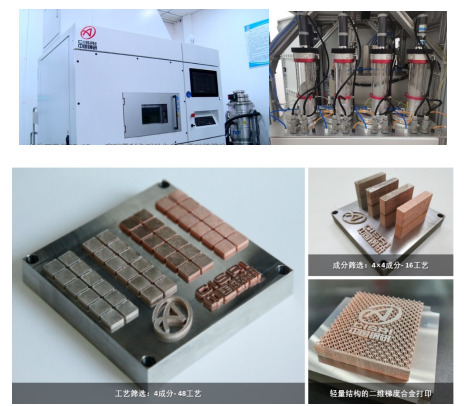

圖7 SLM高通量制備系統及部分樣件

5、材料數字化研發應用生態

基于已開發完成的Material-DLab數字化研發平臺，項目團隊組織開展了行業數字化研發培訓與認證、懸賞征算、APP眾籌、柔性項目協同等場景應用（見圖8），為行業培養數字化人才，建設數字化研發生態。2020年到2021年間，已開展行業數字化研發技術培訓20余次、共2000余人次參與；與鋼研總院國家級專業技術人員繼續教育基地合作，已面向行業培養認證了64位“M@T材料數字化研發教師、工程師”；面向行業發布2次共18個項目的“懸賞征算令”，國內外超過80家機構、170多個團隊報名參與，其中50余個團隊獲得1萬-10萬元不等的個人獎勵。以上活動中眾籌材料APP近150個。

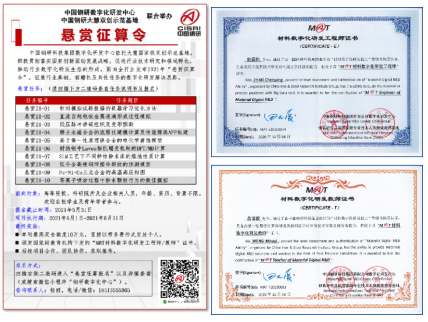

圖8 “懸賞征算”及“M@T數字化研發認證”

三、主要創新性成果

1、突破高性能計算（HPC）架構下的圖形/指令一體化的材料多尺度云計算技術，設計了基于“云堡壘”的智能路由系統，實現基于Windows-Linux多許可證調度的多尺度材料/工藝軟件公網云計算。在確保軟件產權的前提下實現了資源共享。

多尺度公網云計算有4大難題：軟件版權、數據安全、圖形化訪問、許可證調度。目前，以IBM發布的LSF高性能計算調度系統為代表，幾乎所有的超算操作系統都架構在Linux指令行模式下，缺乏Windows環境下的HPC圖形調度系統。該平臺基于Windows系統下開發了自主產權的材料計算軟件License調度技術和算法，在確保軟件版權的前提下，實現20了余款國際知名材料、工藝軟件的遠程計算、移動計算和排隊計算。設計了基于“云堡壘”的智能路由系統，可實現公網、內網用戶的分策略安全訪問。該創新技術已申請專利1項、軟件著作權1項，發表論文3篇，獲得工信部典型應用案例稱號1項。

2、首創基于區塊鏈的材料數據對等發現及共享技術，突破了數據產權確認、數據匯聚和共享的行業難題，滿足了材料數據確權管理及安全溯源需求，可有效實現不同團隊、不同部門之間的數據共享共治。

為解決研發團隊內部、團隊之間數據發現和共享問題，該平臺采用區塊鏈技術標記材料數據產權，采用材料基因特征的模式識別，實現不同團隊和人員之間的對等數據發現和共享，滿足了數據確權管理及安全溯源需求，可促進形成企業級、行業級科研檢測數據礦山，可實現FAIR原則下的跨團隊、跨部門數據可發現、可訪問、可操作、可重用。該創新技術已申報2項專利，2項軟件著作權，1篇學術論文，獲得1項國家級示范稱號，2項省部級示范稱號。

3、發明元素粉末SLM原位合金化高通量制備技術，突破了高速打印條件下元素粉末擴散、均質化難題，可實現一次上百種不同成分塊狀合金的高效制備，大幅度提升材料研發、優化迭代效率。

基于元素級激光選區熔融（SLM）原位合金化技術開發，建立了行業內首個塊體樣品的高通量增材制備系統。結合微區擴散動力學計算和激光多級熱處理工藝開發，可實現上百個成分變化的塊體樣品高通量增材制備，已成功應用高熵合金、不銹鋼、高溫合金、超硬合金和梯度功能材料等新概念材料的高通量制備，大幅度提升材料研發、優化迭代效率。該創新技術已獲批1項專利，申報4項專利，6項實用新型，1項軟件著作權和4篇學術論文。

4、率先在行業內建立材料APP集群，首倡材料APP理念，形成針對特定場景，集材料/工藝專家、計算工程師經驗與一體的微應用方案。提供了材料原創性研發所必需的計算-數據-場景迭代升級能力。

建成全球首個材料APP專業資源平臺，開發并上線350余款材料APP應用，以解決材料、工藝和計算工程師的知識銜接和知識沉淀難題，支持多種廣義APP的云端生成、云端遠程計算。支持企業專區設立，可共享、可修改、可移植、可保護版權。算法覆蓋納觀、微觀、介觀、宏觀全尺度，具備從材料設計、組織性能預測、工藝模擬到服役仿真全流程的微應用計算解決方案。

5、開辟了“M@T材料數字化研發認證”、“懸賞征算”、材料APP云原生等創新應用場景，極大地促進了行業材料數字化研發生態的建設。

積極推動數字化研發應用場景創新，推出了“懸賞征算”、“M@T數字化研發認證”、材料APP眾籌等的數字化研發推廣機制。面向行業發布18個“懸賞征算令”，國內、外超過80家機構、170多個團隊參與，50余個團隊獲獎；面向行業考核認證了64位“M@T材料數字化研發教師、工程師”；開展行業數字化研發技術培訓2000多人次，來自數十個研發機構的用戶眾籌材料APP應用150多個，有力推進了各類原創工具、云原生工具的開發和共享，促成了行業級數字化研發生態的建立和成長。

四、應用情況與效果

Material-DLab金屬材料數字化研發平臺開放運行6個月中，累計完成在線計算任務6000余項；完成在線科研檢測及數據上傳任務1000余項，開發和眾籌各類材料APP超過300項，向全行業發布懸賞征算任務18項、參與團隊170多個，認證數字化研發教師/工程師64人，完成行業培訓2000余人，直接收益超過3000萬元。已應用于北京鋼研高納科技股份有限公司、安泰科技股份有限公司、鞍鋼集團北京研究院有限公司、中石化廣州工程有限公司、首鋼智新遷安電磁材料有限公司和航發伊薩（北京）科技發展有限公司，為其帶來收益累計超過1億元。

圖9 2021年懸賞征算獲獎人員

該平臺2020年獲國資委國有企業數字化轉型典型案例“材料產業鏈創新云服務平臺”稱號；上榜2020年工信部大數據產業發展試點示范項目“鋼鐵材料產業鏈應用大數據平臺”；上榜工信部“2021年工業互聯網平臺創新領航應用案例”；入選2021年中央網信辦、國務院辦公廳等聯合組織的“國家區塊鏈創新應用試點”示范單位；入圍2021年度央企熠星大賽復賽項目“基于元素粉末3D打印的高通量制備平臺”。在中國金屬學會的科技成果評價會上，謝建新院士、張統一院士和段文暉院士等11位評審專家一致認為，該平臺已達到國際領先水平，可促進行業級數字化研發生態的建立和成長，經濟和社會效益顯著。

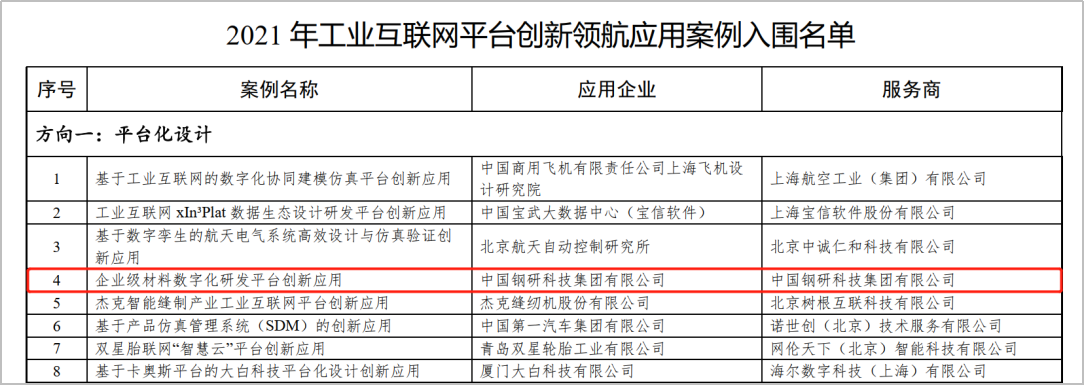

圖10 2021年工業互聯網品臺創新領航應用案例
