一、研究的背景與問題

2019年世界粗鋼產量達18.70億噸，我國粗鋼產量達9.96億噸，占世界總量的53.3%。我國鋼鐵行業快速發展，消耗了大量的礦產資源，僅燒結工序綜合能耗占噸鋼10%，而且多形式的能源消耗總量也在持續上升，鋼鐵行業的節能降耗工作日益艱巨。而國內燒結生產原料種類多，物化性能波動大，主要依靠熟練操作工的經驗來調節和控制，影響了燒結生產的穩定和優化控制。由于鋼鐵企業普遍對燒結工序的重視程度不足，燒結僅是作為鋼鐵企業中的附屬工序，導致燒結工藝技術和裝備水平的提升緩慢，燒結工序成為了工藝技術發展滯后、智能化裝備水平低、工序能耗高、現場作業環境差的關鍵環節。

萊蕪鋼鐵集團銀山型鋼公司煉鐵廠（簡稱型鋼煉鐵廠）400㎡燒結機于2010年1月建成投產，采用萊鋼電子自主研發的專家控制系統，配套了部分自動化控制裝備、過程參數檢測裝備，初期裝備水平、工藝技術條件處于行業前列，已生產運行十余年，尚未進行大規模的軟、硬件技術改造升級，導致整個系統中影響燒結過程的關鍵參數選取不全，關鍵控制參數儀表不能精確、連續在線監測，燒結理論和控制邏輯陳舊，已經不能很好的指導實際燒結生產。開展燒結過程的系統分析和深度挖潛，在燒結過程智慧控制、大數據應用、持續節能降耗方面，有待進一步提升。因此，對于萊鋼而言，提高燒結工序工藝技術水平，提升裝備自動化水平，降低燒結工序能耗，實現燒結生產智慧控制及大數據應用已變得迫在眉睫。

基于以上原因，萊鋼公司引進了和鋼科技股份有限公司率先研發科技成果，建設萊鋼400m2燒結機智慧燒結過程管控一體化平臺，以加快推動山東省鋼鐵產業提質增效和節能減排、綠色發展。

二、解決問題的思路與技術方案

采用和鋼科技智慧燒結過程管控系統(簡稱WSPCS)，綜合運用物聯網技術，將大數據、互聯網、人工智能等技術與燒結生產工藝、過程控制深度融合，建立原料基礎性能、制粒水分與原始料層透氣性的關系模型、燒結過程固體燃耗消耗技術模型、燒結過程狀態參數軟測量模型、混合料倉位模糊控制模型、燒結過程風量模擬模型、煙道氣體流場模擬模型等數據模型，采用專家控制、模糊控制和預測控制相結合的方法，全面提升燒結過程智慧管控水平。

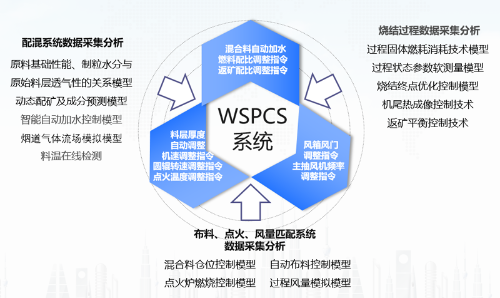

圖-1 WSPCS系統模型

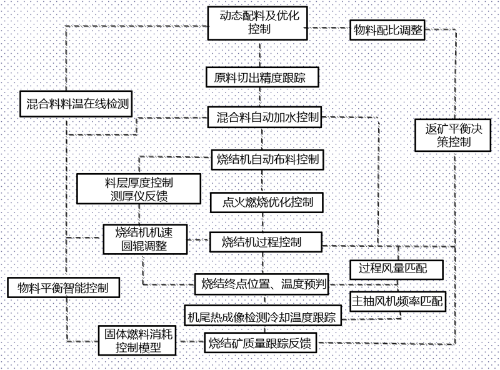

圖-2 WSPCS系統控制邏輯

WSPCS作為燒結生產控制的中樞，主要是實現燒結工序工藝技術及燒結過程的智慧管控，實現從動態配料、加水混勻、布料、點火、燒結過程、冷卻、質量跟蹤的全流程監控管理。

二、主要?jiǎng)?chuàng)新性進展

1、建立和完善建設萊鋼400m2燒結機智能燒結產線

萊鋼與和鋼科技公司合作，根據智慧燒結管控系統工藝需求，對萊鋼400m2燒結機產線進行智能化改造升級，增設了混合機智能加水設備，燒結機自動布料設備，單點、多點熱電偶全溫度場在線檢測設備，風量自動匹配優化設備、物料平衡在線檢測設備、機尾熱成像在線檢測設備等等，并集成至WSPCS系統，并與WSPCS系統中央數據庫鏈接形成遠程閉環控制。

（1）自動加水系統

結合物料變化情況建立原料基礎性能、制粒水分與原始料層透氣性的關系模型，采用預測控制算法、混合料料溫反饋、燒結過程狀態反饋確定適宜的混合料水分，根據原料動態跟蹤及水分離線檢測結果，對水分檢測值進行在線修正，結合反饋控制算法，實現混合料水分的準確控制，從而達到理想的混勻和制粒效果，保證燒結過程良好的透氣性。

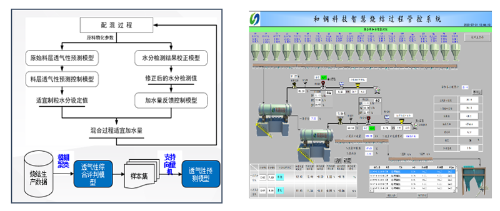

圖-3 自動加水控制邏輯                 圖-4 自動加水系統畫面

（2）自動布料系統

燒結機自動布料系統，通過測厚儀、液壓油缸、溫度場檢測、機尾紅外成像形成閉環控制系統，確保機尾斷面終點位置均一穩定，結合布料活頁門對應的料層厚度、終點位置偏差情況，周期性自動測算最適宜料層厚度，合理調整活頁門開度，匹配料層壓入量，消除臺車寬度方向上的布料偏差，保證機尾紅層厚度均勻。

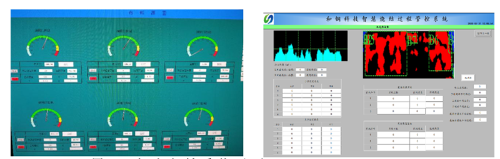

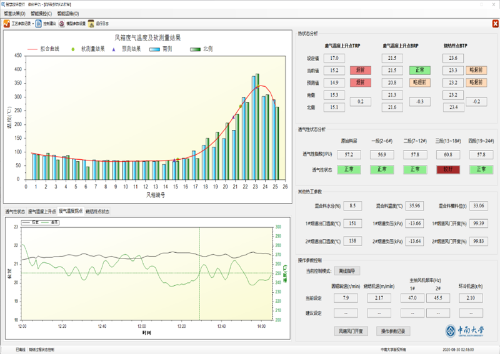

圖-5 自動布料系統畫面          圖-6 機尾熱成像系統畫面

（3）終點優化控制系統

燒結終點優化控制模型，考慮料層隨燒結臺車移動的動態特性，建立燒結過程狀態參數TRP、BRP、BTP軟測量溫度場，通過TRP、BRP和BTP三個廢氣溫度特征點進行燒結過程監控，采用模糊邏輯控制對主抽風機頻率、各風箱開度、臺車速度、料層厚度進行調節等穩定燒結過程狀態，準確預判、控制燒結終點溫度及位置。

圖-7 WSPCS系統終點優化控制模型

（4）風箱執行器升級改造

改造關鍵風箱翻板為模擬量調整型，結合過程透氣性，及燒結過程不同階段的風量需求實時調整風箱風門。通過整體風量匹配優化，差異性匹配兩臺主抽風機，降低主抽頻率，降低燒結噸礦電耗。

（5）燒結機風箱溫度檢測

根據WSPCS系統控制要求，特別是燒結全溫度場檢測的需求，各風箱增加單點熱電偶50支，多點熱點偶22支，全方位、多維度檢測燒結過程溫度場變化，及時發現燒結過程異常，實時動態調整，確保燒結生產過程穩定。

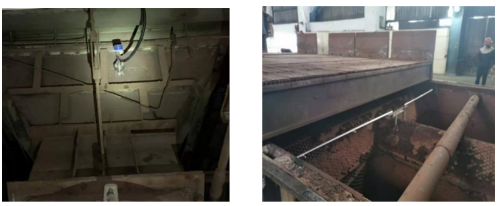

圖-8 單點熱電偶                            圖-9 多點熱電偶

（5）燒結機機尾熱成像監控

新增機尾成像設備實時監控?zé)Y(jié)機機尾燒成情況，結合燒成情況反饋溫度分布，提取計算參數，通過系統模型模糊計算，形成調整指令，實時調整，提升燒結礦質量穩定性。

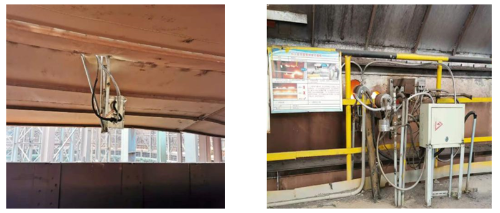

圖-10 機尾熱成像系統              圖-11 環冷機料溫檢測設備

（6）物料料溫檢測

增加二混出口混合料溫度檢測設備、環冷機燒結礦料溫檢測設備，WSPCS系統根據物料溫度變化，實時匹配燒結過程參數。

2、建立了遠程過程控制與設備云端遠程運維

2020年7月8日，借助燒結機32h計劃停機檢修，將所有設備合茬到位，7月9日一次投入運行成功，將現場生產狀態數據引入WSPCS系統。

WSPCS系統，基于5G技術，采用C/S系統架構，將現場新增和原燒結設備采集的數據，實時傳輸至中央數據庫，系統通過各子系統模塊對生產過程進行實時分析，采用專家控制、模糊控制和預測控制相結合的方法，形成燒結生產過程調整最優方案，轉化為生產參數調整指令。

系統指令由和鋼科技智慧管控中心人員遠程下達至現場人員，再由現場控制人員與車間崗位人配合完成參數調整，保障各指令得到及時有效落實。同時，WSPCS系統獨立于型鋼煉鐵廠控制系統之外，互不干擾，所有設備具備就地和遠程操作兩種模式，正常生產時由WSPCS系統遠程調節，燒結主線設備停機或異常狀態時由本車間崗位人員現場就地控制，所有控制模式實行現場就地優先原則，確保異常狀態下燒結生產過程安全可控。

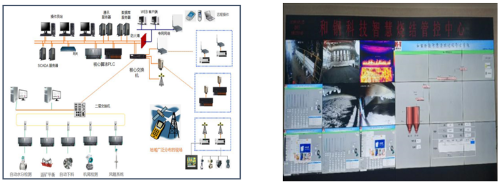

圖-12 系統網絡控制架構     圖-13 智慧管控中心一體化平臺

四、應用情況及效果

WSPCS系統投入運行逐步趨于正常穩定，經7-8月份系統運行調試、現場崗位融合，運行效果日益顯著，9-12月份燒結固體燃耗和工序能耗大幅降低。9-12月份型鋼煉鐵廠400m2燒結機指標完成情況如下：

1、燒結工序能耗： 9-12月份燒結工序能耗平均值49.53kg/t，較1-4月份基準值50.97kg/t，降低1.44kg/t。

2、燒結機固體燃耗、利用系數、電耗：9-12月份燒結礦平均固體燃料消耗降低至48.88kg/t，較1-4月份基準值51.93kg/t降低3.05kg/t，達到項目預設目標。其中，1-4月份燒結礦Al2O3平均值為2.06%，9-12月份燒結礦Al2O3平均值為2.09%，燒結礦中Al2O3平均水平基本保持不變。

3、燒結機噸礦新水消耗：9-12月份燒結機平均噸礦新水消耗為0.135t/t，較1-4月份平均值0.14t/t降低0.005t/t，年節約新水量約24700噸。

4、燒結機內返率：燒結機生產過程穩定性、返礦平衡穩定性提高，返礦發生量降低，9-12月份內返率為22.06%，較1-4月份平均值23.65%，降低1.59%。

5、燒結礦質量指標：9-12月份燒結礦轉鼓平均值為79.56%，RDI+3.15平均值為72.05%，F(xiàn)eO平均值為8.59%，達到項目預設目標。

2020年9月5日-10日進行階段性試點，燒結機滿負荷生產6天，燒結機平均日產15183t，燒結機利用系數達到1.60t/（h.m2），利用系數提升4.58%，按照月總電量平均折算階段性試點期間燒結機噸礦電耗為25.27kwh/t，電耗降低1.96kwh/t，燒結機利用系數、電耗均達到項目預設目標。2020年1-4月份及9-12月份400m2燒結機主要指標數據如下：

隨著400㎡燒結機WSPCS系統的穩定運行，燒結過程狀態持續穩定和優化，燒結礦質量穩定性大幅提高，為高爐穩定生產提供了一定的原料基礎支持，3200m3高爐12月份生產指標達到今年最好水平。自調整噴煤結構、使用蘭炭后，9、10月份蘭炭比例分別占45.9%，36.9%，高爐燃料比略有上升。

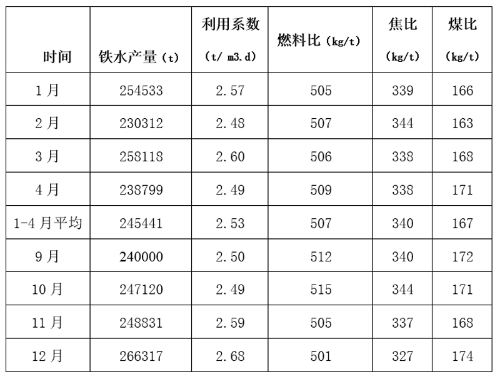

表-1 3200m3高爐2020年1-4月份及9-12月份指標數據
