一、研究的背景與問題
鋼鐵企業原料場接收經由水路、鐵路、公路運輸進廠的原燃料，通過存儲轉運、和混配加工，為高爐、燒結、焦化等工序提供生產需要原、燃料的穩定可靠供應。
料場由多個相對獨立的子料場組成，分別負責儲運不同品種的原燃料，供應對象也各不相同，按年產1000萬噸鐵水產能計算，年接收轉運球團、塊礦、焦炭、粉礦、生熔劑、混勻礦等近千種約為2600萬噸原燃料。具有品種繁多，堆存場地料線更換頻繁等特點。傳統料場在管控方面存在以下問題：
1、堆取作業依賴機上人工操作
料場堆取料機等大型設備移動范圍大，長度往往達到600米以上；作業過程包括走行、回旋、俯仰多個維度的動作，且定位精度有限、工作時震動干擾較大；作業對象——料堆的形態變化萬千，且范圍廣闊檢測難度大，數據量大；對作業效率、料流穩定性、防塌料、防碰撞等要求較高。諸多因素造成了傳統堆取作業依賴機上人工操作，操作人員根據現場情況、工藝要求，在機上通過車載控制系統進行堆、取料作業。需要投入大量的機上操作人員、勞動強度大、環境惡劣、容易出現人為失誤；而且這些設備獨立于整個料場，形成控制孤島，無法精準控制，精確配料，降低了整體控制效率，增加了生產運行成本。
2、缺失關鍵信息
由于料場占地范圍巨大，場地占用、庫存等情況無法及時準確的自動采集，不能實時反映料場關鍵狀態，需要投入大量人工跟蹤統計場地占用和庫存數據；也無法對卸料場地、作業等關鍵因素進行精細化管理，給生產的組織帶來了較大難度，不僅增加了人工成本，也影響場地、設備效用的充分發揮，增加了生產運行成本。
3、缺少對數據的統一管理
對料場相關的庫存、檢化驗、混配、設備狀態等信息進行統一管理。信息由人工傳遞，存在延時與失真，影響貯運能力的發揮；各數據分散在不同的系統中，無法通過數據融合進行有效的前饋控制和混配質量的準確控制。
4、生產組織依賴個人經驗，缺少科學決策系統支持
生產組織依賴個人經驗，缺少智能決策和輔助決策的工具，無法實現復雜情況下作業過程的全局優化，影響整體作業效率的提升；無法通過數據挖掘和綜合分析實現原料采購、貯運過程經營決策的優化，阻礙運營成本的優化。
二、解決問題的思路與技術方案
針對上述問題，中冶南方數智料場研發團隊開發了數智料場技術，成功實現了鋼鐵企業大型料場的一體化管控，有效解決了傳統料場在自動控制和管理技術方面存在的不足。如下圖所示：

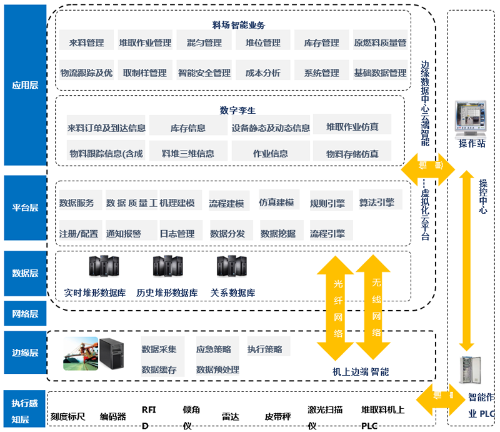

中冶南方數智化綜合料場系統集成采用云端智能+邊緣智能+高效可靠的數據傳輸網絡，共同構建料場數智化的基礎。
邊緣智能化技術實現料場海量數據的分布式處理，不僅提高了數據處理的效率、縮短處理時間。還可避免堆取料機間的互相影響，同時實現緩存和斷點續傳等完備的故障應急功能，即使出現網絡故障，也可保障數據的完整和安全。
云端智能通過成熟的虛擬化云技術，為數據和各業務功能提供了具有冗余功能的存儲和計算資源，不僅保障了數據和系統的高可靠性，還可提供標準化的便捷維護；同時提供強大的算力，實現料場全景數據的整體融合和分析，以數據為基礎支撐料場全方位對原燃料貯運過程進行精細化管理和智能決策; 通過虛擬化云技術，按當前需求配置硬件資源，在未來有需要的時候，可方便地進行擴展。
通過有線光纖和無限通訊冗余設置共同實現信號的高效、可靠傳輸，保障云端智能和邊緣智能的可靠連接和數據交互。
1、在執行感知層，通過機器視覺等先進檢測技術，實現貯運全過程人、機、料、法、環等生產要素實時狀態的全方位感知水平，夯實料場信息數字化新基礎。
2、以全面感知為基礎，采用適應料場作業特點的工業互聯網平臺，實現數據采集、傳輸和管理，賦能工業大數據應用。
3、以數據為核心，構建以數智化綜合料場為代表的物理信息系統。實現生產組織管理全方位各維度數據的融合應用，以原燃料貯運過成全景實時數據驅動，從儲運作業計劃組織、物流、質量、能源、設備運維、安全預警及應急處理等全方位全過程對原燃料貯運過程進行精細化管理和智能化分析決策生產組織和調度過程的科學決策。
4、利用人機協同一體化管控技術，通過28臺大型堆取設備的無人控制，實現科學決策的精準高效執行，保障作業過程的高效、安全、環保。
5、在安全層面，通過機器視覺對關鍵區域的人員和設備狀態進行實時監控和分析預警，全面提升生產系統本質安全，強化生產系統的安全管控能力。
在功能上，數智化綜合料場可分為2個層次：料場智能管理系統和料場智能作業系統。生產管理人員根據料場智能管理系統顯示的貯運系統全景信息，進行生產組織，發布生產任務。任務命令將會發送至料場智能作業系統，由操作員確認后可自動執行生產命令，視頻監控系統將聯動顯示相關物料和關鍵設備的實時畫面。
料場智能管理主要實現料場管理的智能化，負責從生產組織、物流、質量、能源、設備運維、安全預警及應急處理全方位對原燃料貯運過程進行精細化管理和智能決策，在采集料場外部信息和料場自身狀態的基礎上科學制定作業計劃，下達各類作業任務和指令給料場智能作業系統。
料場智能作業系統接受各類作業任務和指令或錄入的作業任務和控制參數，發送至控制系統確認或調整，然后由控PLC發送設備控制指令到堆取料設備、輸送設備、取制樣設備等的自動化PLC控制系統實現作業任務/指令的精準執行；同時及時感知料場自身狀態信息反饋給料場智能管理系統。
三、主要?jiǎng)?chuàng)新性成果
1、建立基于多掃描儀動態測量的高精度料場三維模型。
由于鋼鐵企業原料場面積廣闊，為了保障堆形檢測數據的準確性、完整性、及時性，和檢測設備維護的防便性，考慮將堆型掃描儀安裝在移動作業的堆取料機上，通過多臺掃描儀數據的拼接，建立完整的料場堆形三維模型。
基于基因遺傳算法，根據堆取料機運動狀態感知數據，對每個安裝在堆取料機上的二維激光雷達進行全自由度動態校準，包括特殊歐式群SE(3)空間內的三個旋轉參數和三個平移參數，實現了單個掃描儀運動狀態下的料堆點云數據采集。

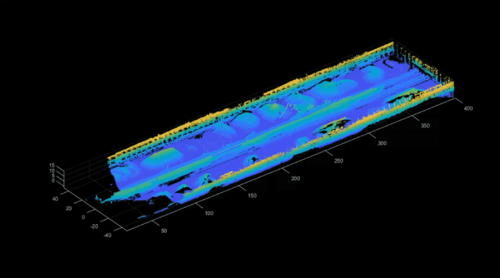

單個掃描儀獲取的點云數據在機上邊緣智能系統進行預處理、濾波除噪、數據精簡等處理。通過網絡將處理后的點云數據傳到中控的料場實時堆型數據庫。在中控料場數據服務器中，對同一區域多個掃描儀獲取的點云數據進行拼接及擬合處理，最終精確建立了整個料場的三維點云模型，為無人化取料、自動盤庫、料場三維虛擬化顯示提供了數據支撐。
2、B型料場堆位自動識別及實時維護技術
堆位管理是料場管理和作業組織執行的基礎，在鋼鐵企業廣泛采用的B型料場中，沒有料格，也沒有固定的堆位，堆位區域劃分具有很大的相對隨機性、變化頻繁，人工維護非常困難。中冶南方數智化綜合料場系統采用了通過對料堆點云模型的深度分析，根據料堆形態結合堆取料機作業參數自動識別堆位。

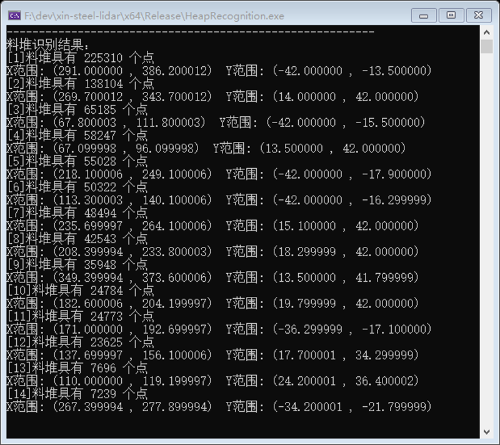

基于廣泛應用于機器人研究領域的跨平臺點云庫(PCL)，通過點云實時數據庫采集，利用空間濾波、隨機采樣一致擬合、歐式空間聚類及檢索等技術自動識別高爐料場中的堆位空間信息，融合作業實績數據，實現了料場的堆位實時自動維護管理，為自動化作業和料場高效管理提供了條件。
3、具有高效避撞作業運動軌跡規劃功能的堆取料機自動控制技術

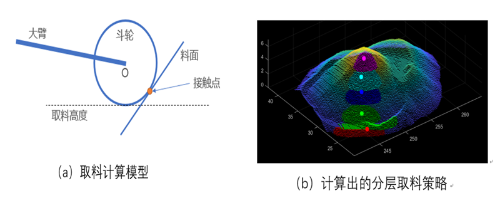

基于料場掃描點云數據的分析處理，開發了斗輪堆取料機、全門架取料機、半門架取料機、堆料機、混勻雙斗輪取料機等7種不同型式的堆取設備自動控制模型，可自動識別出料面，計算分層取料的切入位姿，及取料、堆料過程控制參數，實現堆取料過程的自動控制。
其中，最復雜的斗輪堆取料機的斗輪通過大車的走行、大臂的回旋俯仰可在3個空間維度運動取料，對于常用的多臺堆取料機共軌的布置，很容易發生設備的碰撞。
中冶南方數智化綜合料場系統通過建立斗輪堆取料機PRR運動學模型以及逆運動學模型，結合料場數字化掃描模型，采用特征識別提取、離散數據篩選分離、八叉樹搜索等技術，自動計算出取料切入點以及斗輪機位姿。構建斗輪機的三維構形空間，根據料場數字化模型和斗輪機幾何模型干涉計算構建構形空間內的等效地圖，采用A*算法自動規劃出斗輪機運動軌跡。
通過運動軌跡規劃，控制斗輪堆取料機相互協調動作，避免碰撞事故的同時顯著提高作業效率。
4、皮帶流程智能決策
皮帶流程智能決策功能，采用圖論路徑優化算法，自動檢索起點設備和終點設備之間的所有可用流程，綜合考慮各設備運轉成本、運輸用時、運輸質量、設備使用頻率、設備當前狀態等信息，智能決策出節能、便捷的最優動態流程。優化過程融合靜態和動態路徑尋優模式，顯著提高了計算效率。
根據流程優化的結果，可自動生成操作指令，經過人工確認后由基礎自動化系統自動執行。
系統可完成流程預約、流程選擇、流程啟動、流程停止、一齊停止、清除一齊停止、流程切換、流程合流等控制功能。
5、堆取料一體化作業調度模型
料場在卸料和供料過程中會出現設備和位置的占用沖突，為了保障供料和卸料的及時性，對作業安排提出了很高的要求，傳統的人工管理模式無法保障貯運過程的及時高效。
中冶南方數智化綜合料場系統提供堆取料作業調度模型，自動采集料倉料位數據自動生成供料需求，采集車船到達信息自動生成卸料需求，綜合考慮供料需求、卸料需求、堆位分配信息、堆取設備位置、皮帶料線占用等數據，通過多目標啟發算法建立堆取料一體化作業調度模型，充分發揮設備作業能力，有效減少人工管理強度。
6、基于視頻識別技術料場貯運系統故障在線監測及診斷技術

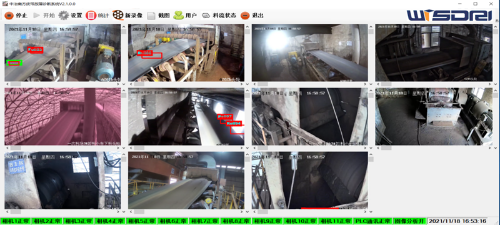

采用視頻識別技術對料場設備進行在線監測與故障診斷，利用YOLOv3目標檢測算法以及基于YOLO算法的Darknet框架對目標樣本進行處理，對皮帶料流、皮帶冒煙、小車卸料口堵料、皮帶偏移以及異物進行識別檢測。在計算分類損失時，使用YOLOv3對每個標簽使用而知交叉熵?fù)p失，使用多尺度特征融合，產生三個結構（13*13,26*26以及52*52）并獨立地在多尺度特征融合網絡上進行檢測，最終大幅提高小目標的檢測效果。
通過該技術，利用料場廣泛分布的工業攝像系統，實現了堆整個貯運狀態全面的自動監控和異常識別，可及時發現和處理故障，顯著減少對貯運過程的影響和經濟損失。
7、基于實時數據驅動的虛擬現實技術
由于料場范圍廣闊，料堆堆型千變?nèi)f化；設備繁多、設備位置姿態不斷變化，要準確反映當前料場物料和設備狀態，就需要根據海量實時數據，通過高效算法支持三維虛擬現實的場景呈現。

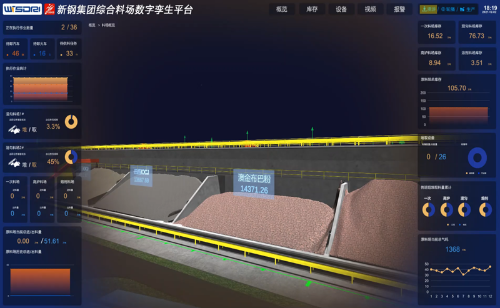

中冶南方數智化綜合料場，通過開發基于Unity3D的BIM模型輕量化技術、點云數據輕量化技術、基于Delaunator的三角剖面檢查和篩選算法等一系列優化方法，高效處理數以億計的實時數據，實現了基于實時數據驅動的虛擬現實呈現，準確、形象、直觀地反映了料場物料、設備狀態。
四、應用情況與效果
中冶南方數智化綜合料場，與2021年在新余鋼鐵數智化綜合料場實施應用。新鋼原料場，占地64萬平米，可滿足年產1000萬噸鐵水的球團、塊礦、焦炭、粉礦、生熔劑、混勻礦等原燃料供料，年接收轉運原料約2600萬噸。

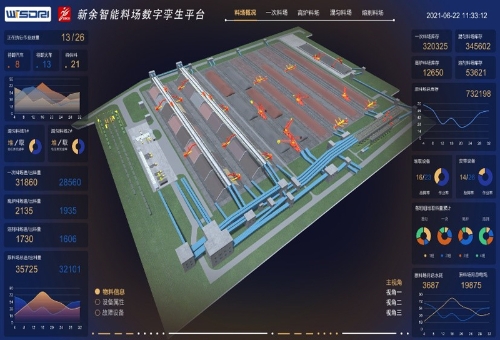

在新余鋼鐵數智化綜合料場實現了6大類29臺堆取設備的自動化控制，實現料場管理的數字化、可視化、高效化，解放了大量從事數據采集、統計等工作的人力資源，顯著提高勞動效率，初步實現減員90余人。同時，實現智能混勻配料及智能流程管控；保障前后工序信息流的通暢對接；實現料場各工序管理的透明化、標準化、精細化、科學化；有效提高崗位人員工作效率；通過先進技術及規范化、標準化的管理提升環保效果，保障安全生產；實現生產決策精細化、科學化、資源配置全局優化，實現整體效益最大化。實現數字化料場和料場實時3D全景展示等功能。

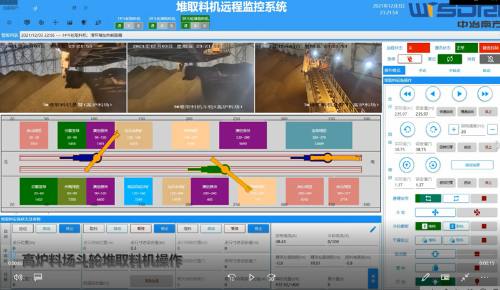

斗輪堆取料機自動控制畫面
原始的堆位及庫存管理采用人工繪圖統計方式

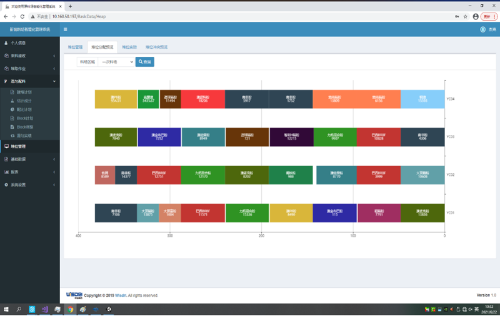

新余鋼鐵數智料場貨位及庫存自動實時顯示
