一、研究的背景與問題
燒結是我國鋼鐵原料加工的主流程，2020年燒結礦產量達13億噸。燒結工序復雜，物料轉運路由長，處理對象以粉料為主，產塵點多面廣，治理難度大，是鋼鐵工業粉塵無組織排放最為嚴重的環節。隨著環保意識的加強，除塵技術在燒結行業得以廣泛應用和革新?lián)Q代，但由于燒結主要處理粉料、且工序復雜，揚塵點多面廣，本項目實施前的燒結除塵在穩定性、經濟性、高效性、環保性方面仍有待提升，主要體現在：
1、焙燒冷卻過程含塵廢氣排放量大，工序間耦合循環利用率低，除塵治理成本高，作業環境差：焙燒冷卻過程，噸燒結礦生產需風量達4600m3以上，燒結需要風量，而冷卻含塵熱廢氣又直接外排，不僅浪費了能源，還導致無組織排放，大量細顆粒粉塵散落在環冷機作業區，以一臺600m2燒結機為例，對環冷機含塵廢氣全部收集后通過布袋除塵治理，需增加投資5000萬元，成本高。
2、混勻制粒過程易產生高濕高黏含塵廢氣，治理難度大，屬世界性難題：燒結工序中添加生石灰可以改善混合料制粒效果，而生石灰消化會形成大量的含礦粉、石灰顆粒和蒸氣的高濕高黏含塵廢氣，除塵過程極易結硬并堵塞管道，作業率低，管理要求高，檢修工作量大，很難長期穩定達標排放。
3、原料輸送過程轉運距離長、落差高，易揚塵，運輸皮帶黏料嚴重，易散落：燒結系統皮帶運輸距離達3000m以上，粉料處理量達千萬噸，轉運落差達4-8m，下落沖擊過程易產生碎裂和揚塵，且多為含水細顆粒物料，容易黏結在皮帶表面上造成卸料不徹底，在皮帶回程時跌落至各個不確定地點后形成揚塵。
4、散落粉塵磨琢性強，點源多，清掃工作量大，負壓清掃與輸送技術應用受限：廠區多點散料清掃與潔凈作業是維護環境的重要工作，冶金粉塵磨琢性強，高負壓氣力清掃與輸送過程中容易磨穿除塵裝置，除塵點多，各支路工況變化對風速匹配度要求高。
因此，本項目圍繞燒結工序不同生產環節粉塵減排的難題，針對性地開發燒結粉塵無組織排放控制技術，以期實現燒結清潔化生產。
二、解決問題的思路與技術方案
本項目總體思路如圖1所示。針對焙燒冷卻過程含塵廢氣排放量大，工序間耦合循環利用率低，除塵治理成本高，作業環境差的難題，開展焙燒與冷卻環節對風量和能源需求形態規律的基礎研究，開發環冷機含塵廢氣耦合循環利用技術，通過強化工序內和工序間廢氣的循環利用減少空氣消耗量，實現冷卻含塵廢氣近“零”排放。針對混勻制粒過程易產生高濕高黏含塵廢氣，治理難度大的難題，開展生石灰消化與粉塵板結機理基礎研究，開發混合機廢氣混流伴熱式布袋除塵技術，通過防止除塵系統粉塵板結，提高除塵效率。針對原料輸送過程轉運距離長、落差大，易揚塵，運輸皮帶黏料嚴重，易散落的難題，分析粉料轉運逸散特性和皮帶固結層成因，開發環保型溜槽和多效耦合皮帶清掃裝置，從源頭上減少粉塵無組織排放。針對散落粉塵磨琢性強，點源多，清掃工作量大，負壓清掃與輸送技術應用受限的難題，開展組合式氣固分離防磨特性和多點阻力平衡控制原理研究，開發多點粉塵高負壓氣力清掃與輸送技術通過除塵裝置優化、多支路阻力平衡控制，強化粉塵末端收集。

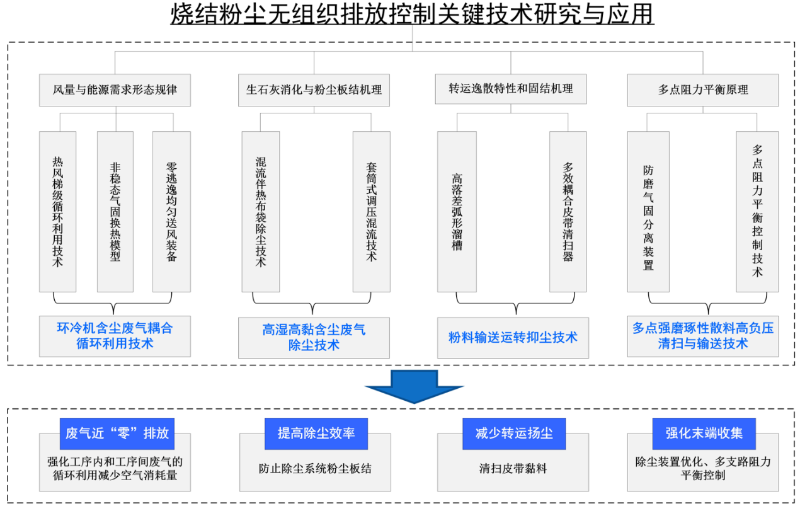

圖1 總體思路
三、主要創新性成果
1、首次提出了環冷-燒結廢氣耦合循環利用理念，開發了廢氣循環流場模型，研制了均勻送風煙氣分配器和零逃逸煙氣循環罩，實現了燒結作業平臺和環冷區域含塵廢氣近“零”排放。
（1）分析了燒結焙燒過程對風的需求形態，有效需風量主要由傳熱所決定。燒結點火過程，提高空氣溫度有助于降低點火煤氣消耗，燒結過程，提高氣流介質溫度有助于提質增產，但受熱體積膨脹的影響，熱風溫度不宜過高。研究了風溫和風速對環冷機氣固換熱的影響及余熱煙氣分布規律，高溫段氣固溫差大，換熱效率高，宜采用大風量高風溫的冷卻方式，而低溫段氣固溫差小，宜采用低風溫小風量慢冷的方式。開發了環冷-燒結廢氣耦合梯級循環利用技術，實現了冷卻含塵廢氣近“零”排放。率先采用基于有機朗肯循環的ORC低溫余熱發電技術，中溫段廢氣降溫后再循環至燒結料面進行熱風燒結。加強燒結系統各環節之間風的匹配，新鮮空氣消耗量減少45%；減少能源轉換次數，實現燒結系統余熱高效循環利用，噸燒結礦工序能耗降低2kgce以上。
（2）采用有限元分析法，考慮氣固強制對流換熱過程和固體內部徑向非穩態導熱過程，構建環冷機熱工數值模型，動態劃分單元格，依次計算所有氣體單元格通過燒結礦“計算單元”的換熱過程。采用相對比較法，分析設計參數對模擬結果的敏感性，結合生產數據修正模型的計算參數，提高模型的命中率。改變輸入條件，模擬梯級給風、熱風疊加、串級利用、熱風循環等不同工況條件下燒結礦的冷卻效果和熱廢氣排放規律，為燒冷系統風平衡計算提供理論依據。
（3）研制了零逃逸均勻風裝置，解決料面煙氣分布不均和外溢的難題。建立了廢氣循環系統流場，開發錐形立式混氣裝置，使兩股氣流在圓筒側板內壁與錐形導流筒之間高速旋轉，形成旋流，在螺旋上升過程中充分混勻；開發多級導流煙氣分配器，實現燒結機長度方向按需供風；開發帶有雙向?qū)Я鞯目梢苿臃侄位⌒螣煔庋h(huán)罩，可根據燒結需要調整煙氣罩覆蓋位置和長度，實現燒結機寬度方向按需供風；發明了迷宮式側部密封技術和鵝頸管微負壓調控技術，當循環罩內壓力過大，壓差閥自動開啟，將煙氣罩與抽風煙道連通，從而避免煙氣外溢。
2、首創了基于環冷機熱風混流伴熱的混合機含塵廢氣布袋除塵技術，突破了布袋除塵技術在高濕高黏廢氣治理領域的應用“禁區”，實現了燒結混合機含塵廢氣穩定超低排放。
（1）基于生石灰消化原理，研究消化時間、水灰比、消化水溫、生石灰粒徑等對生石灰消化過程的影響，提升混合機內生石灰的消化率。分析除塵管道板結物的物質組成，消石灰碳酸化固結是除塵管結垢的主要誘因，減少廢氣中未消化的CaO顆粒和消化后的Ca(OH)2顆粒在管道的黏附、以及減少水蒸氣的冷凝是防止除塵系統堵塞的主要措施。
（2）針對水蒸氣冷凝導致的結垢問題，將200~250℃的環冷機部分冷卻廢氣與高濕高黏含塵廢氣采用混流裝置進行混合，使混合廢氣溫度提高至水露點之上，從而阻斷管壁結垢，混合廢氣采用袋式除塵器除塵，實現超低排放。針對環冷機熱風接口路徑遠大于圓筒混合機含塵廢氣接口路徑引起的兩股氣流壓力不均問題，開發套筒式調壓混流器，高濕高黏廢氣由內層管道下部進入混流器，到達內層管道上端后，經多組調壓板整流轉入外層管道，與外層管道自下而上螺旋上升的環冷熱風在混流器上部空腔相遇，在擾流板的作用下進行充分混勻，從而保證混合廢氣溫度大于露點溫度?？紤]燒結系統開啟或其它特殊情況，環冷廢氣供給不足，無法對混合機廢氣伴熱，在混流裝置內筒增設電伴熱裝置。此外，在內筒上部向下噴射壓縮空氣，對粗顆粒粉塵進行預攔截和沉降。開發了智能監測和遠程控制系統，以混合廢氣溫度為約束條件，實時調控環冷熱風閥門開度和調壓板孔徑開度，使混合含塵廢氣在布袋除塵器內既不糊堵又不燒穿，確保除塵系統穩定運行。
3、發明了多效耦合皮帶清掃裝置，抑制了回程皮帶散料引起的揚塵；開發了粉料輸送轉運抑塵技術，從源頭上減少了粉塵無組織排放。
（1）構建了物料轉載過程CFD-DEM模型，仿真模擬物料下落后產生的誘導氣流速度分布及變化規律，分析了落料高度對溢出氣流速度和粉塵逸散的影響，開發弧形環保溜槽，延長物料下落距離，改垂直降落未斜面溜料的方式，降低物料下落加速度，一方面避免對下方受料設備的過度沖擊，減輕設備磨損，另一方面降低溜槽內誘導氣流速度，減少粉塵的產生量和溢出量。
（2）針對燒結物料運輸皮帶表面的潤濕層易吸附原料中的超細粉末形成漿狀層，而漿狀層失水干燥后發展成的固結層進一步增加皮帶黏料，并沿途散落的問題，開發集“松散料刷除-固結層剝離-殘留顆粒清理”為一體的多效耦合皮帶清掃裝置及智能控制系統。首先采用輥刷將皮帶上的浮層粘料清除；其次，研發剝離鞭裝置，采用抽擊剝離的方法，將皮帶表面的固結層擊碎剝離，降低皮帶表面與原料之間的親合力，防止皮帶粘料；而后研發了窄縫高壓氣刀，利用氣刀產生的高壓窄縫射流將黏附再皮帶表面的松散物料吹掃清潔；最后清理下來的物料通過刮板輸送機收集至漏斗內，實現散料的回收利用。
4、開發了多點強磨琢性散料智能高負壓清掃與輸送技術，減輕了人工清掃強度，提高了清掃和收集效果，改善了環境。
（1）針對燒結粉塵磨琢性強，除塵系統易磨穿，更環保的高負壓清掃與輸送技術難以應用的難題，研究不同通風結構下布袋內流場的分布規律，開發了帶有防磨氣流分布板的組合式氣固分離裝置，攻克冶金強磨琢性散料的高負壓清掃與輸送技術瓶頸。在除塵器進風口迎面設置傾斜防磨擋板，一方面借助防磨擋板對磨琢性強的粗顆粒粉塵進行攔截，另一方面可減少倉壁的磨損。在布袋正下方設置整流擋板，對氣流進行調向和整流，使布袋橫截面上流場分布更加均勻，從而減輕粉塵對濾袋的磨損。組合式防磨氣固分離裝置的應用為高負壓清掃與輸送提供了保障。
（2）多點清掃管網是一種多支路并聯負壓風系統，阻力失衡時，其各支路風量變化會產生相互影響，系統運行整體失調。建立了系統風量、吸送氣流速度、吸送管徑與物料特性間的關系式，以及阻力平衡計算方法，根據全系統動態工況的變化確定各支路閥門開度、風機頻率、總吸風量。開發了終端控制系統，可記憶用戶常用信息并固化為可選的一鍵式操作模式，實現智能化管理。開發了智能清灰疏堵控制技術，通過真空泵高頻率運行和關鍵點壓力檢測實現管道自動清堵。
四、應用情況與效果
本項目開發的核心技術和裝置相繼在寶鋼股份、寶鋼湛江、衢州元立鋼鐵、安陽鋼鐵等20多家知名鋼鐵企業燒結廠取得應用，獲得了業主們的一致好評。
1、寶鋼股份3號600m2燒結機示范工程
項目開發的環冷-燒結廢氣耦合梯級循環利用技術、粉料輸送轉運抑塵技術、多點粉塵高負壓氣力清掃與輸送技術等被應用于寶鋼股份3號600m2燒結機工程，至今運行穩定。實現了環冷機含塵廢氣近“零”排放，減少燒冷系統新鮮空氣消耗量約45%，環境粉塵濃度遠低于排放限值，燒結和冷卻作業平臺幾無灰塵，人工清掃強度大幅下降，噸礦工序能耗降低約2.5kg，成品率提高約1個百分點，燒結利用系數提高約1.5%。中央第二環保督察組評價：全國的燒結機都要像寶鋼的燒結機這么環保就好了！該燒結工程已成為寶武集團展示綠色鋼鐵的窗口。

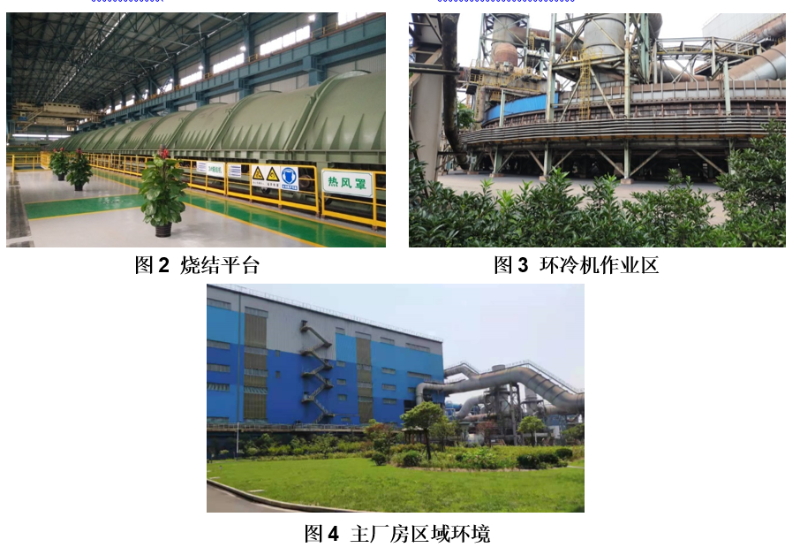

圖2-4 衢州元立鋼鐵450m2燒結機示范工程

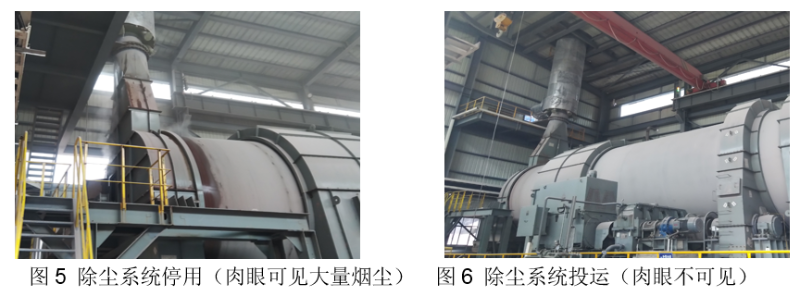

項目開發的混合機廢氣混流伴熱布袋除塵技術被應用于衢州元立鋼鐵450m2燒結機工程。應用該技術前混合機廢氣粉塵濃度近50mg/m3，應用該技術后廢氣粉塵濃度低于3mg/m3，系統運行穩定，根本上解決了采用傳統濕法除塵技術所存在的除塵系統管道易堵塞、作業率低、難以穩定達標排放的難題，設備運行維護量顯著下降。該示范工程的建設對存在生石灰消化工序的行業應用布袋除塵技術具有極好的示范意義，突破了布袋除塵技術在高濕高黏廢氣治理領域的應用“禁區”。

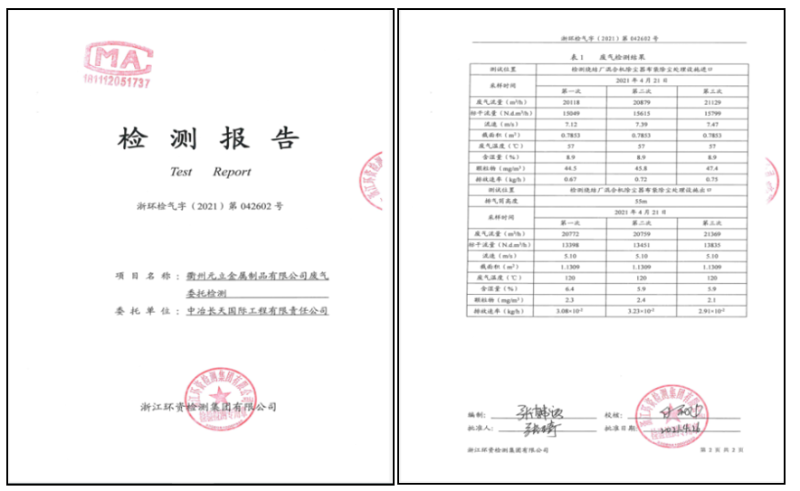

圖7 第三方檢測報告
該項目主要技術指標與國內外同類技術對比情況如表所示，綜合指標均優于國內外先進水平。

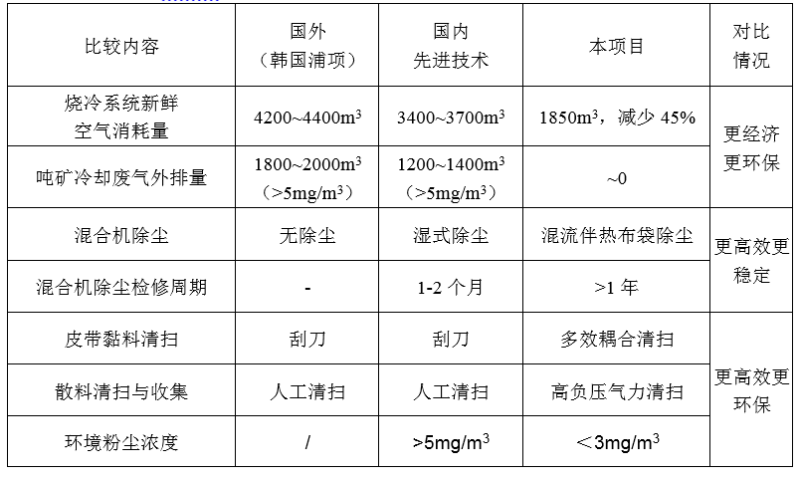

表1 項目成果主要技術指標與當前國內外同類技術對比情況
