一、研究的背景與問題
海洋油氣資源是石油天然氣資源的重要組成部分，是未來油氣資源開采的重要方向。隨著世界能源消耗的不斷增大和陸路油氣資源的減少，促使油氣開發從陸地走向海洋，海洋油氣資源所占的比例持續增大。據報道，目前，海洋油氣儲量占全球儲量的30%-40%，未來十年深海油氣產量將增長300%以上。海洋油氣資源中很大部分分布于水深1000m甚至2000m以上的深水區域，需要建設專用的深海油氣采輸系統進行開采；其中，深海油氣輸送管線作為海洋油氣儲運的一種主要形式，是海上油氣田開發與生產不可或缺的生命線，也是最安全、最經濟、對環境破壞最小的油氣運輸方式。
深海管線在鋪設和服役過程中會面臨發生塑性變形、承受極高水壓和海洋暗流等多種復雜惡劣的條件，要求材料具有高強韌性的同時兼具抗應變、抗壓潰和耐疲勞等多種綜合性能；即要求深海管線用鋼板具有厚壁、高強度、高韌性、低屈強比并兼具高均勻變形率、高應變硬化指數和高疲勞強度等綜合技術特征，同時，還需滿足制作大厚徑比直縫埋弧焊管的需要。
近年來，我國海洋油氣管線用鋼板、鋼管等材料的研發取得了一定進展，但主要為基于應力設計產品，滿足深海油氣輸送的高應變海洋管線鋼板、鋼管的制造和應用尚屬空白。
二、解決問題的思路與技術方案
項目針對深海管線用高應變L485鋼板的特殊要求，以微觀組織結構、板/管尺寸規格等機理研究和產品設計為基礎，以突破鋼板關鍵制造技術為核心，以攻克產品應用技術為支撐，形成了基礎研究、關鍵技術、產品開發和應用技術為主線的研究思路和技術路線，為深海管線用高應變L485鋼板的開發打下了堅實的基礎。詳細的研究思路和技術路線如圖1所示。

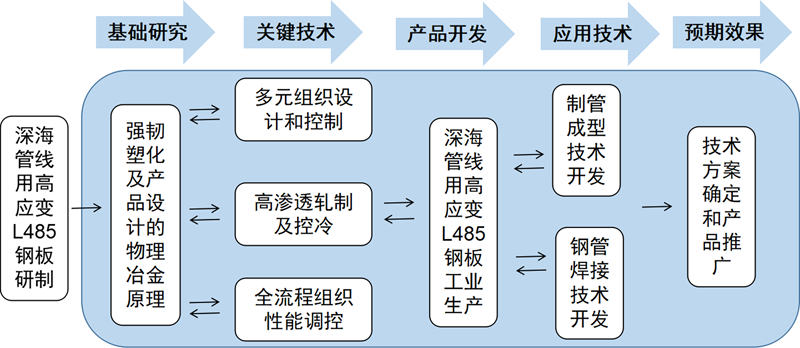

圖1研究思路
三、主要創新性成果
項目研制出深海管線用高應變L485鋼板、大厚徑比JCOE鋼管及其關鍵制造技術。創新開發出基于溫度梯度和晶?？刂频亩嚯A段漸變型高滲透軋制技術，基于冷速和冷卻溫降差異調控的均勻冷卻技術和專用控冷模型，以動/靜態再結晶晶粒細化、奧氏體扁平化、形變誘導鐵素體和硬相組織控制為核心的微觀組織調控技術等厚壁高應變L485管線鋼板核心制造技術。在產品設計和制造技術開發的基礎上，通過進一步精確控制微觀組織的相比例、相分布和亞結構大幅提升了應變能力，確保了材料在成型和擴徑后具有足夠的應變余量，保證了鋼管和環焊縫的彎曲性能，形成了海洋管線管高應變能力控制引領技術，解決了高應變L485鋼板、鋼管強塑韌性匹配和控制的關鍵技術難題，形成深海管線用高應變L485鋼板的制造能力。
1、基于溫度梯度高滲透軋制技術
根據溫度與塑變性、變形抗力的相關性理論開發了通過利用軋制階段鑄坯快速冷卻工藝提高鑄坯厚度方向溫度梯度來提升軋制形變滲透效果的溫控形變技術，解決了厚壁管線鋼厚度中心晶粒細化困難、厚度截面組織均勻性差的關鍵技術難題。

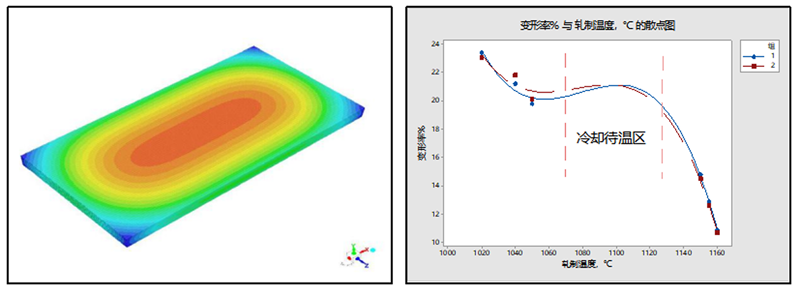

圖2鑄坯溫度場模擬和高滲透軋制變形示意圖
2、基于晶?？刂频亩嚯A段大壓下軋制技術
結合深海管線用高應變L485鋼板的技術特征、再結晶熱力學分析和產線設備條件，研究開發了粗軋末段低溫大變形工藝。其重點是，與高滲透軋制相結合，粗軋低溫軋制前段以壓下量控制為重點，粗軋末段以道次變形率控制為重點且道次變形率呈逐漸增大趨勢；粗軋待溫區和道次間隙以適當方式進行冷卻，為實現高滲透軋制提供保證。

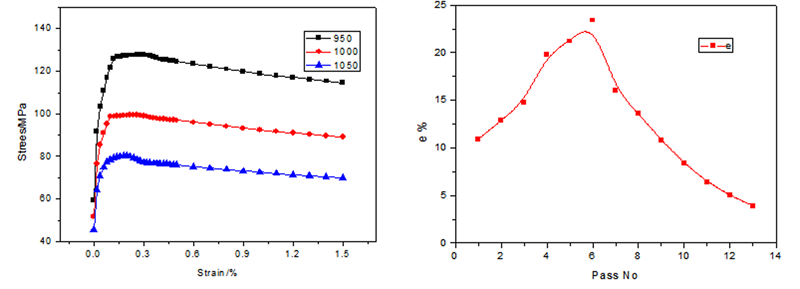

圖3不同溫度下應力-應變曲線 圖4典型的軋制道次變形率
3、基于冷速和冷卻溫降差異調控的均勻冷卻技術
結合軋制過程鋼板散熱特征，通過厚規格高應變L485管線鋼軋后和加速冷卻過程溫度-微觀組織-析出相-性能關系研究，開發出基于冷卻溫降差異調控的均勻冷卻技術；通過對冷卻系統曲線的設計，使鋼板不同位置在加速冷卻過程中獲得理想的溫度變化，解決鋼板加速冷卻前溫度差異引起的組織性能不均問題，實現微觀組織結構和性能的有效控制。
4、深海管線用厚壁高應變L485鋼板
項目率先研制出φ559mm管徑JCOE鋼管用厚度31.8mm L485高應變鋼板，產品具有強、塑、韌、應變、抗壓和耐疲勞等綜合技術特征，實現我國深海高應變海洋管用關鍵材料從無到有、從零到一的突破。其中，鋼板縱向屈強比≤0.75，縱向均勻延伸率≥11%，縱向n值≥0.11，鋼板橫向DWTT（-10℃平均值）≥90%，DWTT韌脆轉變溫度低于-20℃；橫向沖擊功CVN（-20℃平均值）≥190J，沖擊功韌脆轉變溫度低于-60℃，滿足了我國深海油氣輸送用材的需求。

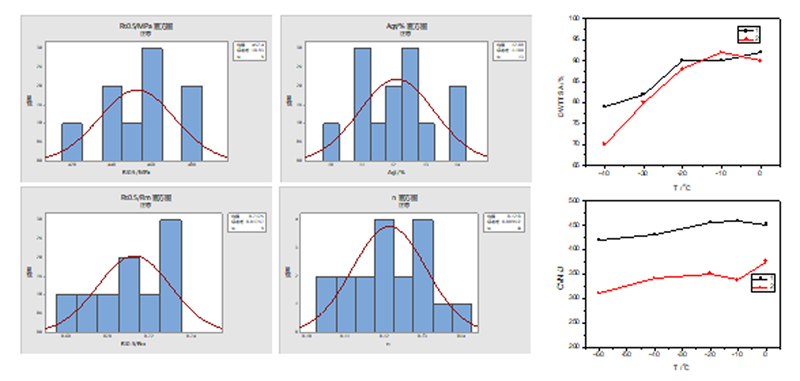

圖5深海管線用厚壁高應變L485M鋼板的主要性能

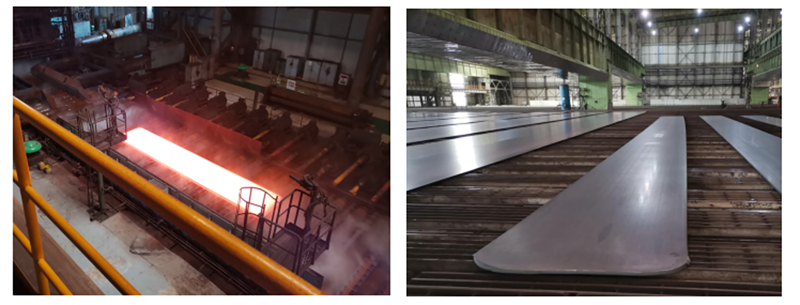

圖6深海管線用厚壁高應變L485M鋼板
5、深海管線用大厚徑比JCOE高應變L485鋼管
項目國內首次成功生產出D559×31.8mm深海管線用高應變L485級JCOE直縫鋼管，厚徑比超過0.056，而與之相比，目前國內外高級別直縫埋弧焊管的厚徑比鮮有超過0.050。鋼管的強韌性和抗應變能力良好，橫縱向強度達到DNVGL-ST-F101和GB/T 9711要求，其中，縱向屈服強度495～550MPa，抗拉強度610～690MPa，屈強比≤0.82，均勻延伸率≥7.5%，應變硬化指數＞0.11；管體橫向屈服強度500～560MPa，抗拉強度620～695MPa，管體橫向DWTT（0℃）≥90%，85%DWTT韌脆轉變溫度低于-20℃，管體橫向沖擊功CVN（-20℃平均值）≥190J，焊縫/熱影響區沖擊功CVN（-20℃平均值）≥150J，焊縫CTOD（0℃）≥0.20mm， HV10≤260，綜合指標達到國內外領先水平。

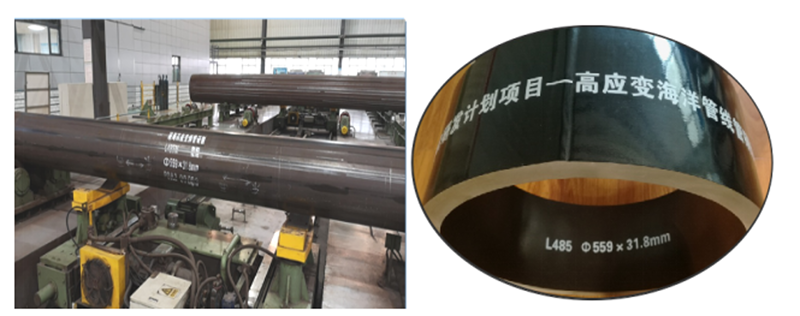

圖7高應變L485M鋼管
四、應用前景
本項目研究形成了深海管線用L485高應變鋼板與JCOE鋼管產品設計、高滲透軋制和多元組織控制冷卻、全流程組織細化與均勻化、大厚徑比JCOE鋼管成型和焊接技術等多項共性技術和關鍵工藝；成功開發出深海管線用JCOE高應變鋼板和大厚徑比直縫鋼管，填補了我國海洋高應變管道用材研制的空白，對于實現深海油氣用材的國產化、促進我國海洋戰略的實施和保障國家能源安全具有重要意義。
隨著我國海洋發展戰略的實施，海洋資源開發的步伐不斷加快，未來，深海油氣有望成為海洋能源開發的制高點，將持續推動深海油氣管道項目的建設，深海管線用高應變鋼板具有廣闊的應用前景。
