一、研究的背景與問題
隨著國家雙碳戰略的進一步深化，國家環保要求的進一步趨向嚴格管控，同時，鋼鐵冶煉原材料鐵礦石價格的不斷攀升，長流程煉鋼在工藝、成本、管理方面面對的挑戰越來越大。廢鋼作為唯一可以代替鐵礦石煉鋼的綠色環保、可多次循環利用的再生鐵素資源，將在后續鋼鐵冶煉中占據更重要的作用和地位，更加廣泛的應用于鋼鐵冶煉。由于廢鋼使用量大，多料型摻雜混裝，且時常發生廢鋼摻假等現象，為保證產品質量、提升鋼鐵產量，避免爆炸、鋼水噴濺等事故的發生，需要對購買的廢鋼進行驗質。傳統廢鋼驗質工作面臨如下幾個難題：
1、鋼鐵企業廢鋼驗質過程，通常應用人工目測、卡尺測量等手段，受人為主觀因素影響較大，缺乏統一的廢鋼分類定級標準，無法形成量化的評價結論及很好的數據分析，不易讓供應商信服。
2、廢鋼驗質作業環境較為惡劣，驗質人員每次需要攀高四五米到大貨車車頂，對車內廢鋼進行近距離觀察，勞動強度大，作業風險高，效率低下。
3、卸貨過程中，摻假、密閉容器未切割、超長超大件等，在人工驗質過程中，經常存在漏驗、錯驗等情況，異物無法及時提醒，可能會直接影響后續鋼鐵冶煉安全，發生重大的安全事故或生產事故。
4、廢鋼驗質結果將直接決定廢鋼的回收價格，判級等級的差異直接影響鋼鐵企業的利益、供應商的利益，進而影響供應商的合作積極性。如何實現雙贏，保障雙方利益，也是傳統驗質工作執行難的重要難題。
結合鋼鐵企業現狀，利用人工智能技術，建設貼合鋼鐵企業實際，實現廢鋼驗質從人工驗質到無人驗質重大突破的智能廢鋼驗質系統，對提升鋼鐵企業核心技術競爭力，推進鋼鐵行業廢鋼智能化整體水平，打造鋼鐵行業統一廢鋼標準，將有重大的戰略意義。
二、解決問題的思路與技術方案
為了改進廢鋼驗質過程中，過多依賴人為經驗、錯判率高等問題，河鋼數字科技自主研發了基于人工智能技術的廢鋼智能驗質系統。該系統主要利用機器視覺對廢鋼車輛卸料過程實時感知、逐層采樣，通過人工智能技術（AI），在卸貨過程中進行單層判級和整車判級，智能識別出不達標廢鋼、雜質和異物，最終通過AI算法計算出整車扣重的預估值，對危險物、異物及時做出預警。
平臺采用分層架構，平臺設備硬件、平臺服務和算法服務高度解耦，均可單獨部署及運行，滿足平臺具備支持多用戶、高并發的能力；支持快速開發，迅速響應的要求；滿足平臺功能高擴展性，能夠給當前常用技術予以支撐。系統整體架構包含網絡信息化基礎設備層、數據層、服務層、應用層。本系統研究?jī)?nèi)容主要集中在服務層、應用層，包含基于機器視覺的圖像處理技術、廢鋼智能算法、廢鋼遠程檢測技術、智能人機交互技術。

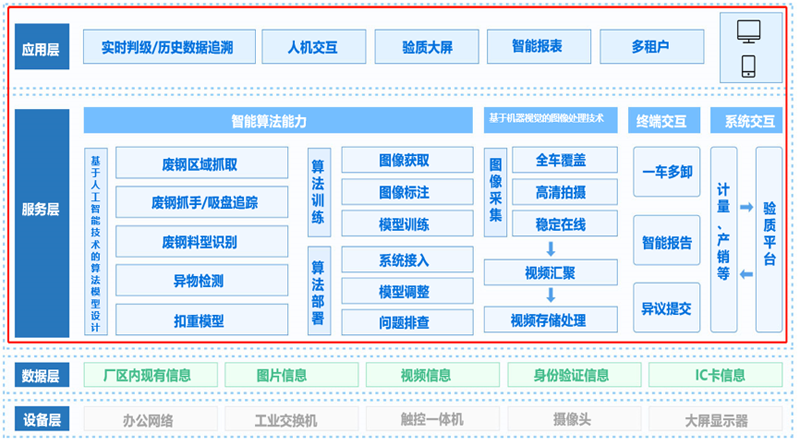

圖1：系統架構圖
1、基于機器視覺的圖像處理技術
鋼鐵企業廢鋼驗質點部署硬件攝像頭、刷卡一體機、交換機、NVR硬盤錄像機等配套設備，實現卸貨過程視頻、圖片的采集、傳輸、存儲，為廢鋼智能驗質系統提供數據支撐。

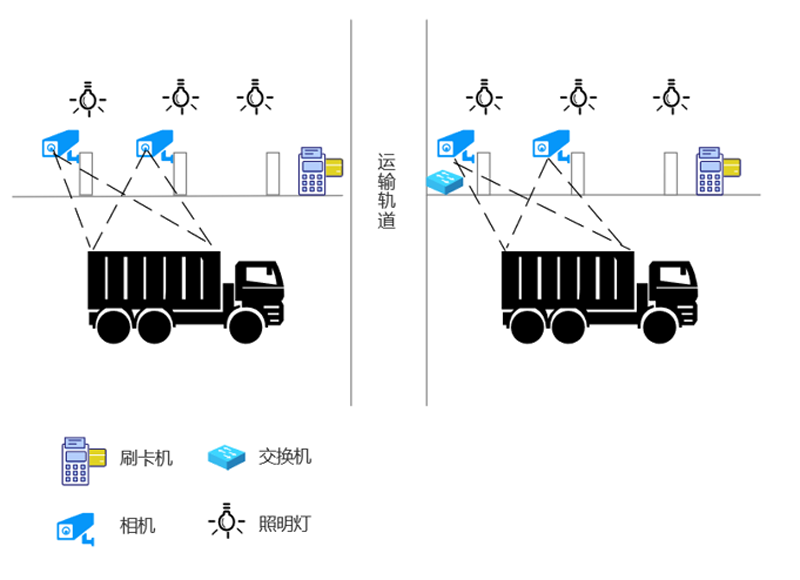

圖2：驗質點硬件設備安裝方式
2、廢鋼智能算法
智能廢鋼驗質系統采用人工智能技術，以深度學習技術為核心，應用神經網絡算法，主要分為廢鋼區域提取、天車吸盤(抓斗)追蹤、廢鋼識別、異物檢測、扣重計算，5大AI算法模型。
（1）廢鋼區域提取AI算法。算法采用卷積神經網絡，利用ResNet-FPN對廢鋼車圖像進行多尺度特征提取，100+卷積層、千萬量級參數。通過頭部網絡實現對車廂位置像素級的識別。能夠?qū)崿F(xiàn)自動識別車輛位置；并對車廂進行像素級識別提取，判斷提取圖像的質量，確保車廂圖片清晰；自動識別車輛中是否裝卸料，識別車中料位狀況。

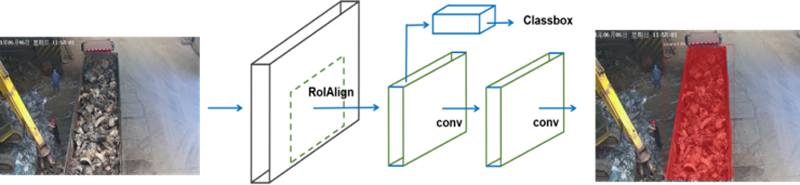

圖3：廢鋼區域提取算法
（2）天車吸盤(抓斗)追蹤AI算法。采用卷積神經網絡，利用CSPdarknet53作為主干特征提取網絡，結合SPP網絡實現多尺度特征提取，70+卷積層、6千萬參數提取抓斗特征，實時自動追蹤廢鋼抓斗，模型具有很高的追蹤速度，保證追蹤抓斗的實時性，具有很高的定位精度，保證追蹤抓斗的準確性。能夠精準追蹤抓斗和吸盤位置實現自動定位。
圖4：廢鋼抓斗（吸盤）追蹤算法
（3）廢鋼料型識別AI算法。采用卷積神經網絡，利用空間金字塔池化模塊和編碼器-解碼器結構的網絡對廢鋼圖像進行像素級多尺度特征提取，對大型、中型、小型廢鋼都可以精準識別，在保證識別速度的同時可以實現不同類型廢鋼像素級分割，預測出不同厚度類型廢鋼的占比。能夠準確識別出廢鋼混料中不同類型廢鋼的數量、厚度、面積等特征信息,計算出混料不同類型重量占比。

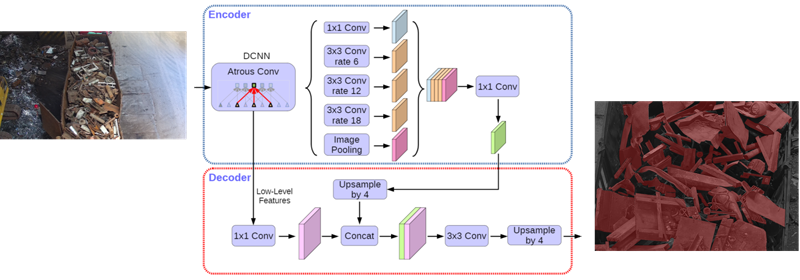

圖5：廢鋼識別算法
（4）異物檢測AI算法。采用卷積神經網絡，利用高效的多尺度特征融合和模型縮放相結合，對廢鋼圖像進行特征提取，檢測密閉容器、液壓缸、爆炸物等危險品，對不同形狀、大小的危險品能夠?qū)崿F(xiàn)高精度識別，在復雜背景下依然保持極高的識別速度，使異物檢測更高效。能夠準確識別密閉油缸、氣缸、油桶、滅火器等密閉容器和超長件，并自動報警,自動識別碎渣、碎土、碎屑等信息，完成自動扣雜扣噸。

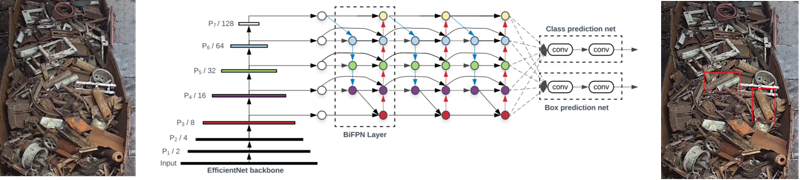

圖6：廢鋼識別算法
（5）扣重計算AI算法。通過廢鋼識別算法模型和異物檢測算法模型輸出的結果，利用自學習特性實現對整車等級判定和扣重預測。

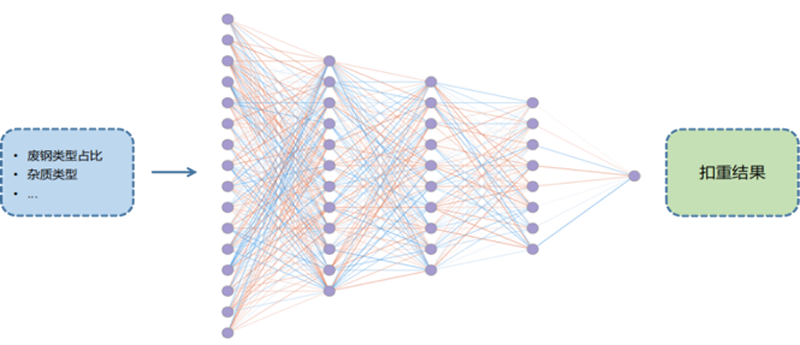

圖7：扣雜算法
設計人工神經網絡，對大量歷史數據學習，通過多層神經網絡對大量歷史廢鋼占比、雜質、扣重?cái)?shù)據學習，實現扣重智能計算。
3、智能人機交互技術
基于人工智能技術的廢鋼驗質系統人機界面，是融合設備交互技術、視頻、實時卸貨數據信息，打造人與廢鋼驗質系統相互交流、相互協同、智能決策的交互媒介。

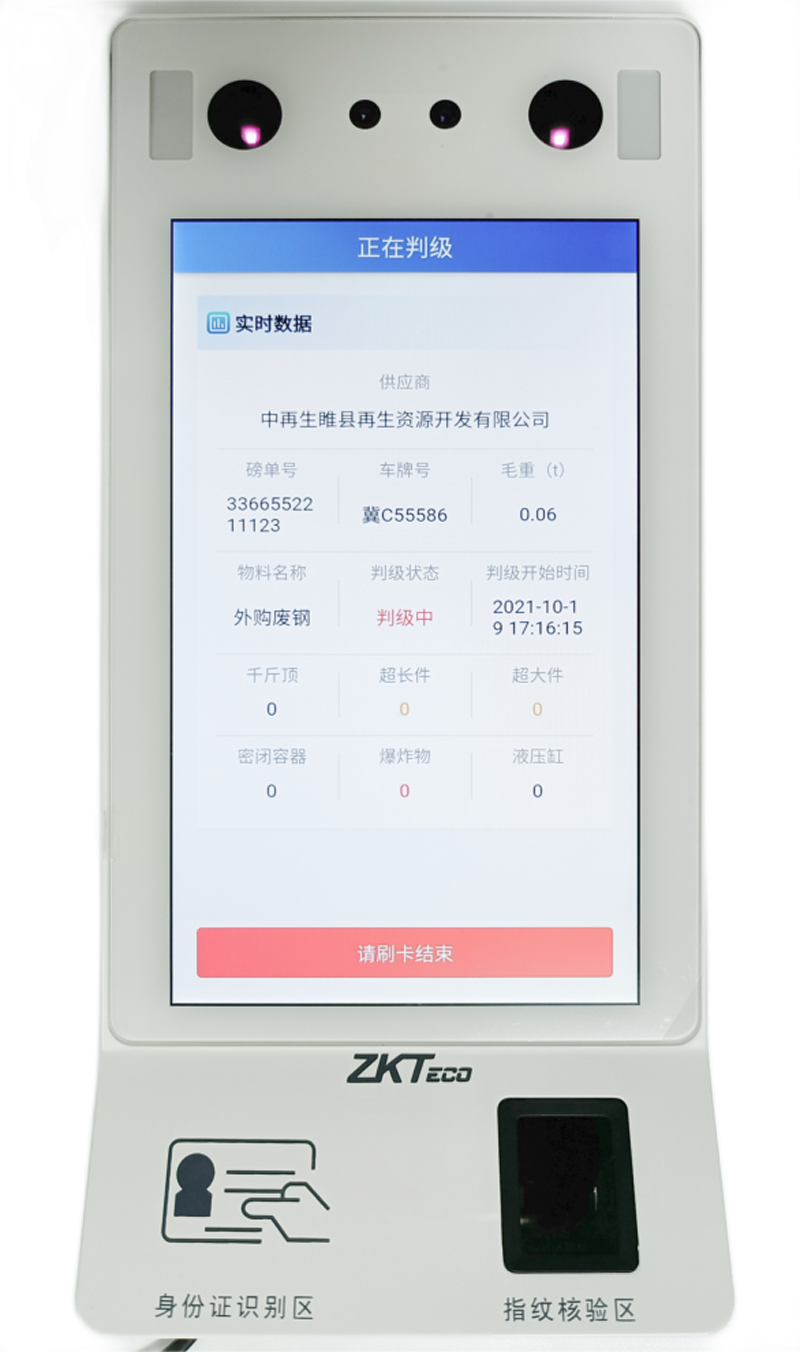

圖8：司機刷卡客戶端

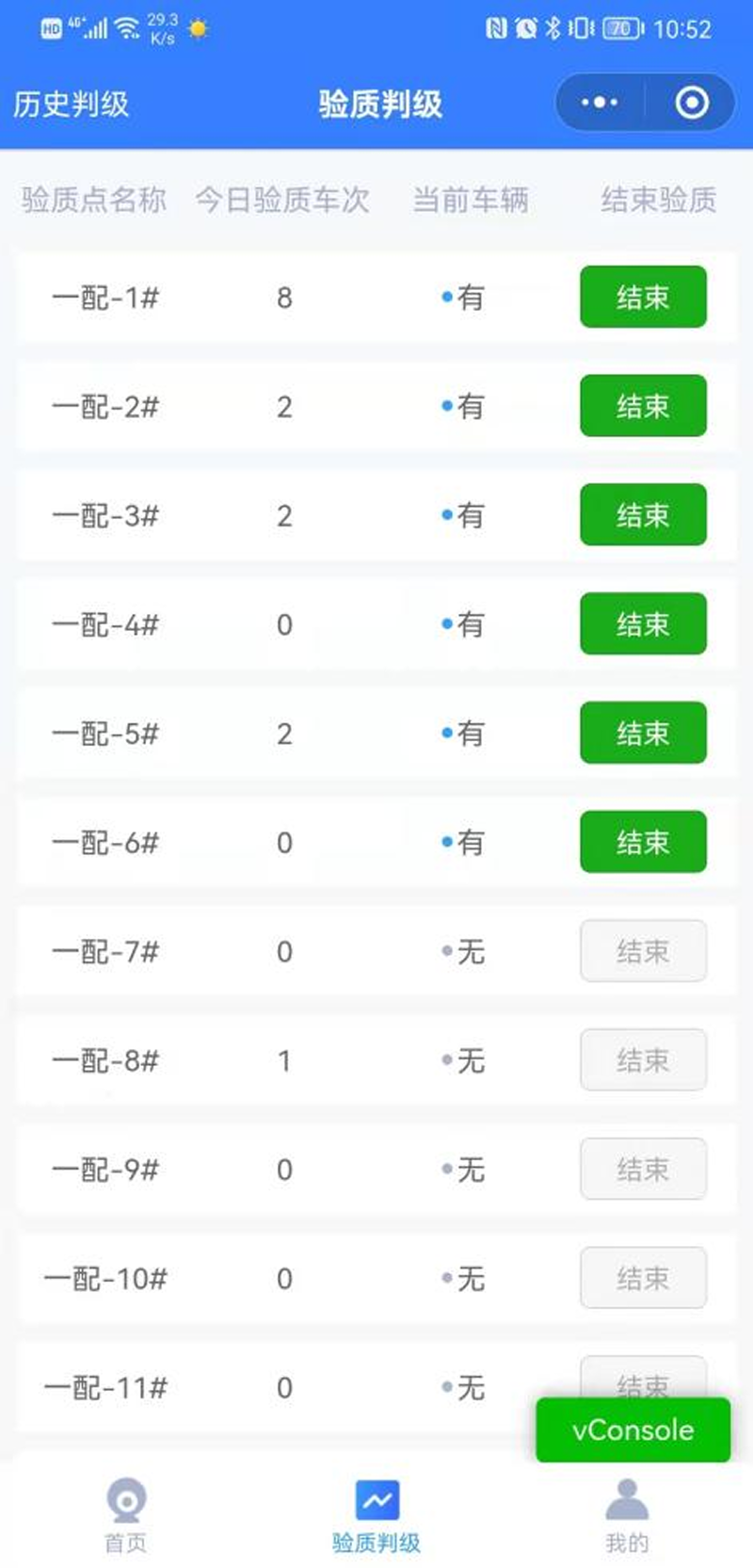

圖9：小程序智能分析終端

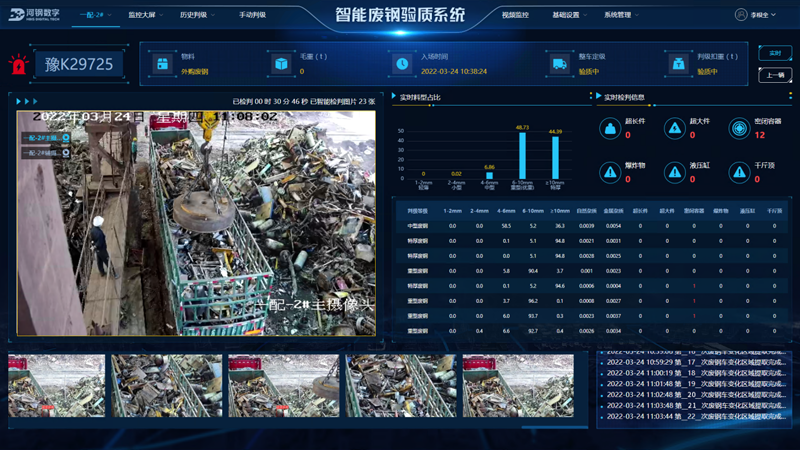

圖10：智能廢鋼驗質系統頁面
三、主要?jiǎng)?chuàng)新性成果
1、基于深度學習的廢鋼卸料變化區域自動識別技術
利用卷積神經網絡構建廢鋼車廂定位模型，基于卷積神經網絡構建廢鋼卸料抓斗追蹤模型，高斯混合模型對背景建模，識別出廢鋼抓斗抓取后廢鋼車廂變化區域，并保存面積最大的變化區域。
2、基于空間金字塔結構語義分割算法的廢鋼料型識別技術
采用卷積神經網絡，利用空間金字塔池化模塊和編碼器-解碼器結構的網絡對廢鋼圖像進行像素級多尺度特征提取，對大型、中型、小型廢鋼都可以精準識別，在保證識別速度的同時可以實現不同類型廢鋼像素級分割，預測出不同厚度類型廢鋼的占比。
3、基于多尺度目標檢測算法的廢鋼異物檢測技術
采用卷積神經網絡，利用CSPdarknet53作為主干特征提取網絡，利用高效的多尺度特征融合和模型縮放相結合，對廢鋼圖像進行特征提取，檢測密閉容器、液壓缸、爆炸物等危險品，對不同形狀、大小的危險品能夠?qū)崿F(xiàn)高精度識別，在復雜背景下依然保持極高的識別速度，使異物檢測更高效。
4、鋼鐵冶金行業廢鋼環節一車多點卸貨交互系統及方法
通過概率計算，自動判斷不同車道的車輛占比，計算出車輛較少的通道，實現卸車的自動推薦，解決傳統廢鋼驗質環節中，人工溝通較繁瑣，司機現場卸貨耗時耗力，無法做到最優時間卸貨等問題。
四、應用情況與效果
本項目于2021年11月1日在河鋼集團舞鋼公司一煉鋼廠、二煉鋼廠成功上線運行，目前可實現年識別 200 萬噸廢鋼體量的系統應用支撐，準確率方面，單一料型廢鋼判級準確率95%，土渣、水泥塊、油漬識別準確率90%，整車廢鋼評級準確率95%以上，扣重偏差值 200kg 以內準確率達90%以上，整車的密閉容器、危險品的識別準確率≥90%，實現廢鋼驗質從人工驗質到無人驗質的重大突破，達到國內領先水平。
本項目成功上線，實現驗質流程標準化、透明化、可追溯、可復查，預計為產線節約成本數百萬元，同時形成了量化的供應商評價體系，實現鋼鐵企業和供應商的雙贏。項目已成功申報專利3項，軟著4項。
