一、研究的背景與問題

“工業4.0”是以智能制造為主導的第四次工業革命，旨在通過充分利用信息通訊技術和網絡空間虛擬系統—信息物理系統（Cyber-Physical System) 相結合的手段，將制造業向智能化轉型。在“工業4.0”背景下，根據中央提出東北振興精神和遼寧省落實做好三篇大文章的要求，建龍集團大力推進智能制造。

撫順新鋼鐵以“產城融合發展的典范、智能制造的先行者、綠色發展的踐行者、建筑業綜合服務平臺的主導者”四大發展戰略，為實現東北老工業基地全面振興、全方位振興而努力。從2018年6月至2019年5月，撫順新鋼鐵通過整合型數據分析系統建設和復制與開發，在不斷豐滿完善的基礎之下, 管理人員和工程師更愿意追求“更全面,更系統,更有效率”地針對各自的專業領域進行科學分析與管理。在圍繞提升效率、提升能力、提升裝備水平進而實現效益的提升推進全流程鋼鐵企業數字化轉型過程中，存在一下問題：

1、員工數字化能力不足

隨著數字化轉型的推動，企業經營管理有了大量系統、全面的數據做支撐、提供參考，進而對“執行力、查找異常、反應速度、部門聯動”也提出了更高的要求，此時員工能力是否能有力支撐管理則顯得愈加重要。撫順新鋼鐵屬于傳統冶金企業，員工對數字化轉型、精細化工具、崗位融合、集控的理解能力不足。

2、復合型的專業鋼鐵信息技術人員供應十分有限

在數字化轉型過程中,需要復合型的專業鋼鐵信息技術人員來支撐。從現有的人員及外招的潛力來看十分有限，業務不懂IT，IT不懂業務。

3、數據應用不足，數字價值發揮不充分

鋼鐵行業每天產生和利用大量數據，比如生產、能源、質量、安全、環保等?，F(xiàn)場一級系統里面蘊含的數據如EMS、ERP，但是沒有將數據進行應用，沒有充分發揮數字的價值。

4、結果性與驅動性數據的集成與解析機制有待建立

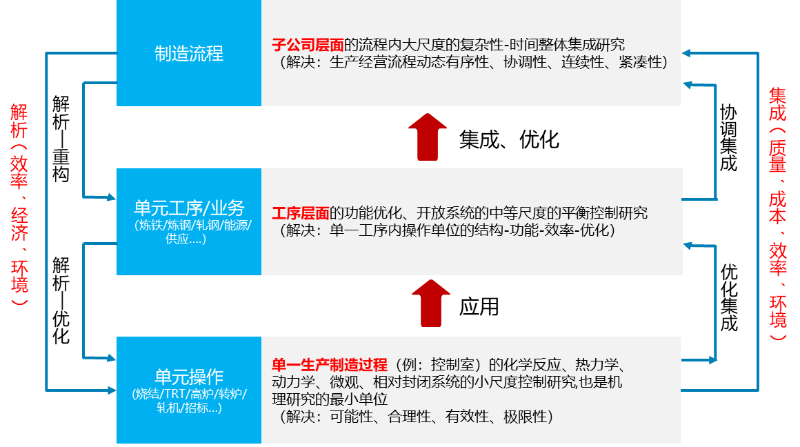

數據驅動的智能企業包括數據資產的規劃和治理、數據資產的獲取和儲存、數據資產的共享和協作、業務價值的探索和挖掘、數據服務的構建和治理、數據服務的度量和運營（迭代）六個部分。同時基于冶金工程流程的“制造流程-單元工序-單元操作”集成和解析的關系有待建立。

針對這些問題，撫順新鋼鐵利用企業現有資源組建研發團隊，自主研發了一種融合業務、組織與冶金流程的新一代集控中心，并不斷持續迭代優化。

二、解決問題的思路與技術方案

1、總體思路

全流程鋼鐵企業數字化轉型過程圍繞提升效率、提升能力、提升裝備水平進而實現效益的提升進行推進。以集控中心建設與功能創新方案、集調與關鍵集中控制技術方案、組織機構與專業管理創新方案、IT技術方案為依托，研發一種融合業務、組織與冶金流程的新一代集控中心。

集控中心：以人為中心、以效率為目標，對崗位、管理、流程功能進行重構，形成一體化操控和運營中心。

目標：打造極致高效、極致安全的工廠。

2019年系統開發數量累計93個，涉及高爐、燒結、豎爐、煉鋼、軋鋼、質量、設備、能源、生產、安環、財務、對標、供應、銷售、執行力知識管理等14個專業領域，其中約50%的系統開發工作由工程師和編程人員共同開展，約66%員工應用系統工具支撐日常管理。

圖1撫順新鋼鐵智造管控平臺架構

系統管理平臺如下圖2所示：

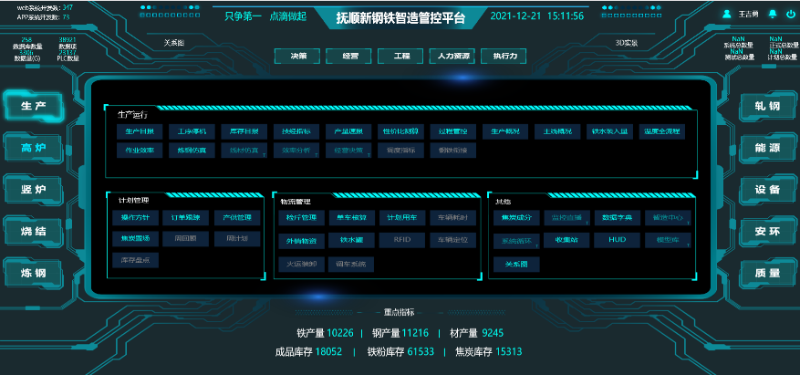

圖2撫順新鋼鐵智造管控平臺

2、技術方案

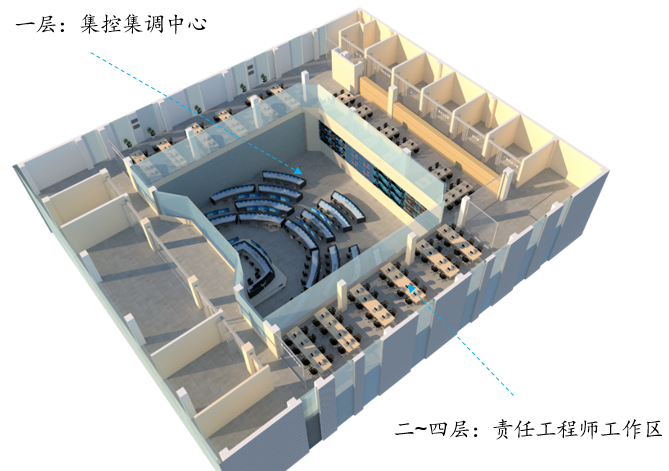

（1）集控中心建設方案。集控中心共分為四層，一層為集控集調中心；二層為鐵前、鋼后、制造責任工程師區域；三層為精細化工作室及專案改善區；四層為數據中臺、機器人等前沿技術研發區。

基于冶金流程工程的理念，打破傳統部門邊界，以協同性、專業性及未來性為原則，將公司專業工程師序列重新論證優化為制造、工藝、質量、設備、工程、安全、環保、工業工程與數字化等8大專業類別，進行重新競聘上崗。以集控中心二樓為例，雖分鐵前、鋼后、制造區域，但各區域不是按照傳統的組織機構劃分，而是按專業劃分，如鐵前區域安排煉鐵廠、財企處、技術處等鐵前相關工作的工程師一起辦公。

圖3 集控中心功能

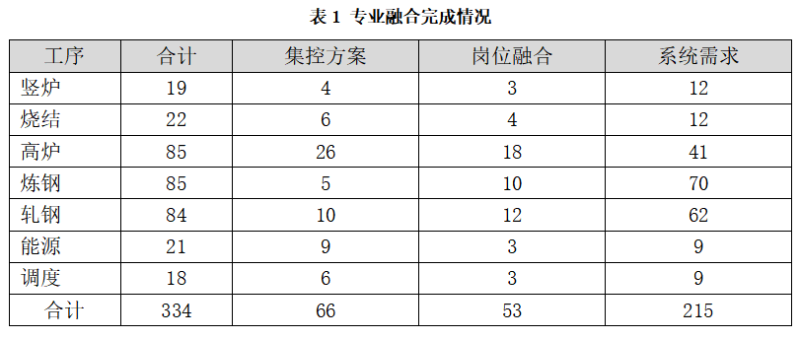

（2）集中調度與集控技術方案。集中調度與關鍵集中控制技術方案累計制定334項，其中集控類方案66項，崗位融合類53項，系統需求類215項。

（3）基于集控需求的自動化提升方案。涵蓋基于集控需求的設備配備、5G網絡布線、電纜光纜融纖及運行調試等。以煉鐵動力作業區自動化提升方案為例：

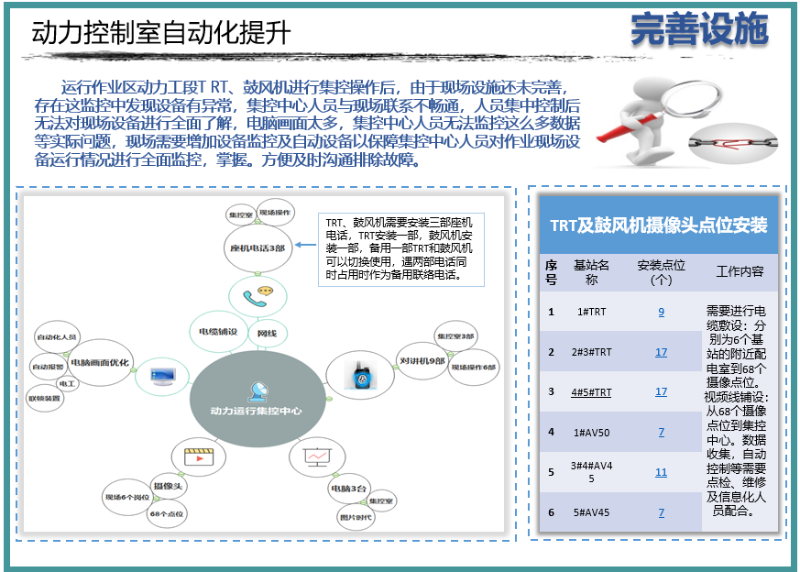

圖4 煉鐵廠動力作業區自動化提升方案

（4）基于關聯程度分析確定集控集調崗位。集調、集控規劃方面，首先對集控崗位關聯程度進行分析:

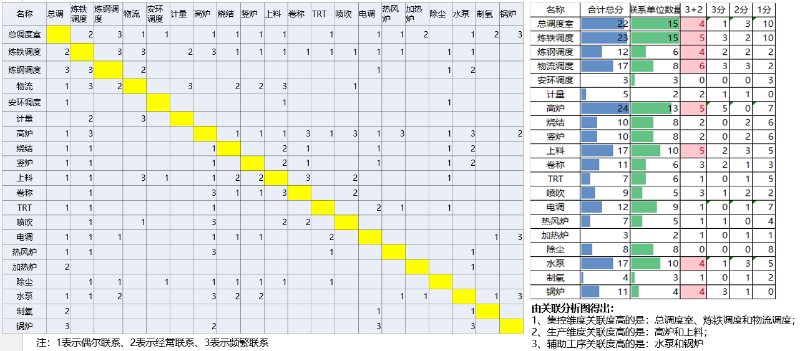

圖5 集控崗位關聯程度分析

上圖中1表示偶爾聯系、2表示經常聯系、3表示頻繁聯系，最終得出結論集控維度關聯度高的是：總調度室、煉鐵調度和物流調度；生產維度關聯度高的是：高爐和上料；輔助工序關聯度高的是：水泵和鍋爐。

3、 IT技術方案

涵蓋數據中臺、服務器、知識圖譜、5G技術四項方案。

（1）數據中臺技術方案。數據中臺的價值：數據中臺為集控中心提供數據支撐?？蓪?shí)現鏈接PLC傳感器，實時采集納秒級數據；對GB級數據進行聚合運算；生產控制指令下發反饋鏈路超低延時；全局檢索速度快等功能。數據中臺作為企業級能力復用平臺，提供全局?jǐn)?shù)據“存”、“通”、“用”解決方案。

數據中臺通過西門子WinCC OA收集設備數據。本項目是鋼鐵行業中首個實踐并準備大規模通過WinCC OA采集設備數據的公司。

作為數據采集層的WinCC OA,起到了工廠數據承上啟下的作用，從行業應用來說，Wincc OA主要集中在石油天然氣，軌道交通，水處理，電力調度和能源行業等，也開始在其他某冶金設計院工程公司給其他鋼鐵企業作為采數解決方案。

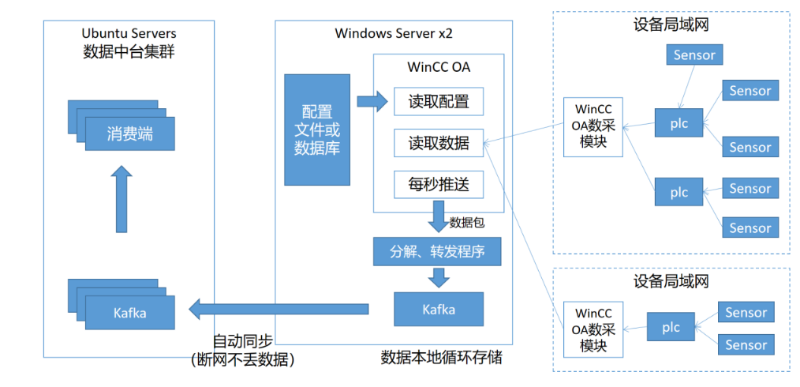

圖6 數據采集方案

（2）服務器技術方案。包括數據中臺服務器、應用服務器、視頻服務器。

（3）知識圖譜技術方案。知識圖譜就是把所有不同種類的信息（Heterogeneous Information）連接在一起而得到的一個關系網絡。

例如在集控中心智能燃燒系統中，我們將設備之間的關聯關系繪制成知識圖譜，運用圖數據引擎將時間序列數據以神經網絡模型展示出來，以發現在關聯數據庫難以發現的隱藏趨勢。以便后續通過AI機器學習等方式，智能分析潛在優化/風險區域，本技術由新鋼鐵與伯克利大學共同研究開展。

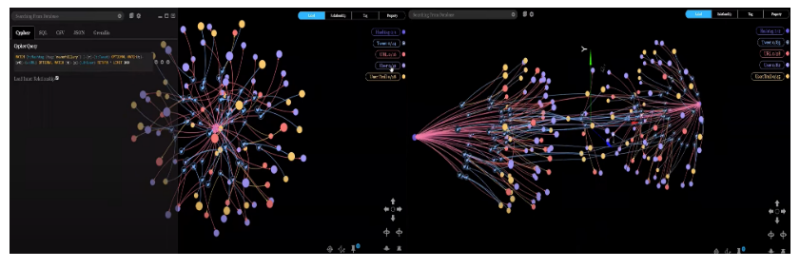

圖7知識圖譜系統畫面

（4）5G技術.目前公司5G網絡全覆蓋7個云基站，實現全廠網絡全覆蓋，部分場景采用5G云基站進行創新應用。

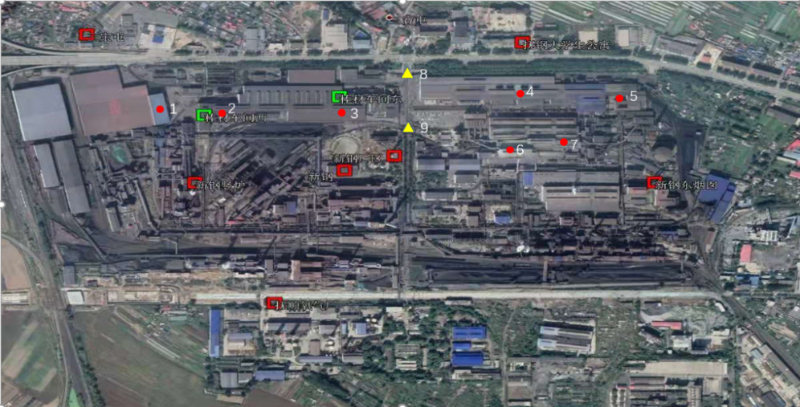

圖8公司5G宏站及首批CPE部署位置示意圖

5G應用場景方面：正在不斷推進與完善。其中軋鋼廠高線生產線上線了4組5G智能振動傳感器。以此為基礎，利用5G高帶寬，低時延的特點，可實現公司主體設備的運行狀態監控與設備狀態預判，甚至可以實現預知維修。

三、主要?jiǎng)?chuàng)新性成果

一種融合業務、組織與冶金流程的新一代集控中心項目屬于冶金裝備、建設與自動化科學技術領域，自2018年6月以來，撫順新鋼鐵以“集中控制、冶金協同、專業融合”為基本精神，分別從應用系統開發、集中調度與關鍵集中控制崗位梳理、責任工程師的管理維度與需求梳理以及集控中心建設四大方面進行推進，其中集控中心建設分為項目確定、前期籌備、集控評估、集控建設、集控投運五個階段。在2021年1月12日，撫順新鋼鐵有限責任公司智造中心正式投運，該項目是目前集團首家、國際領先的全流程集成一體化管控中心。

本項目技術成果主要包含集控中心建設與功能創新方案、集調與關鍵集中控制技術方案、組織機構與專業管理創新方案以及涵蓋數據中臺、服務器、知識圖譜、5G的技術方案等技術成果。首創并建成了一種融合業務、組織與冶金流程的新一代集控中心，主要有三大創新：

1、基于生產調度與管理、工序及界面控制，構建了冶金全流程及雙層組織架構全要素的數字孿生虛擬與現實協同的一體化集控中心。建立了“數據采集-實時分析-智慧決策-反饋賦能”的技術架構，開發了跨工序數據融合、耦合計算、智能聯動的一系列數學模型，實現了各生產作業單元從傳統的分散管控向一體化管控的轉變。

2、應用數據中臺、知識圖譜、WINCCOA、5G等技術，建立了信息高度融合和扁平化架構的大數據中心，支撐了大量計算任務的高效運行，為智能決策及控制賦能奠定了基礎。建立了以智能控制架構、安全控制系統、三電綜合保障技術為核心的集控技術，實現遠程、跨工序的大規模遠距離安全集中操作控制。

3、實現了冶金全流程生產組織的扁平化變革，創新了管控模式。102個控制室整合為1個，操作崗位精簡37%，5個一級單位整合為制造管理部，創新了生產組織模式，提高了勞動生產效率。

四、應用情況與效果

項目實施后在組織機構優化方面、現場控制室優化、現場控制崗位人員優化以及主要經濟指標方面取得一定效果，具體如下：

1、組織機構優化方面

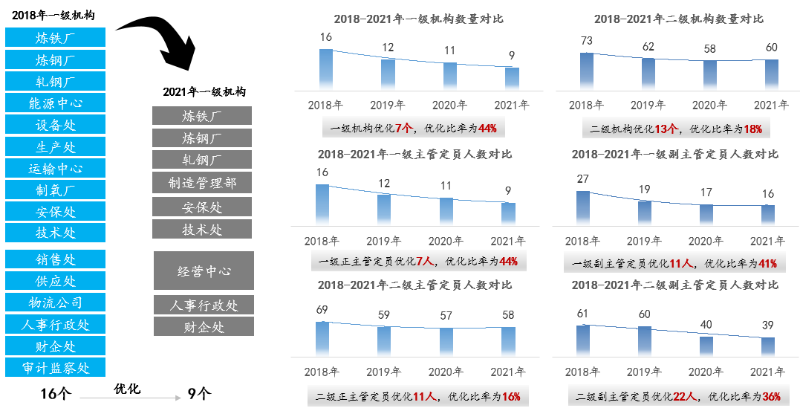

圖9 組織機構優化圖

2021年一級機構較2018年優化9個，優化比率為44%。其中原能源中心、設備處、制氧廠、生產處、運輸中心合并為制造管理部，銷售處、供應處合并為經營中心。同時二級機構優化13個，優化比率為18%；一級正主管定員優化7人，優化比率為44%；一級副主管定員優化11人，優化比率為41%；二級正主管定員優化11人，優化比率為16%；二級副主管定員優化22人，優化比率為36%。

2、現場控制室及控制崗位人員優化

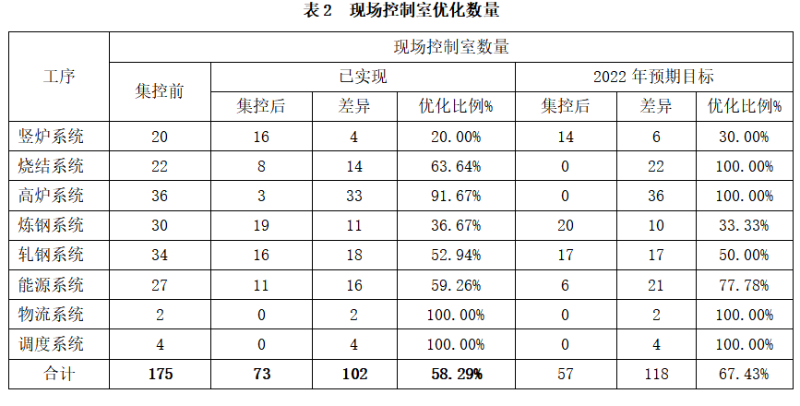

各工序控制系統集中控制后，已實現現場控制室數量優化102個，優化比例58.29%，預計2022年控制室數量優化118個，優化比例67.43%。各工序控制系統集中控制后，已實現控制崗位人員優化84人，優化比例37%，預計2022年控制崗位人員優化95人，優化比例41.85%。

3、經濟效益與社會效益

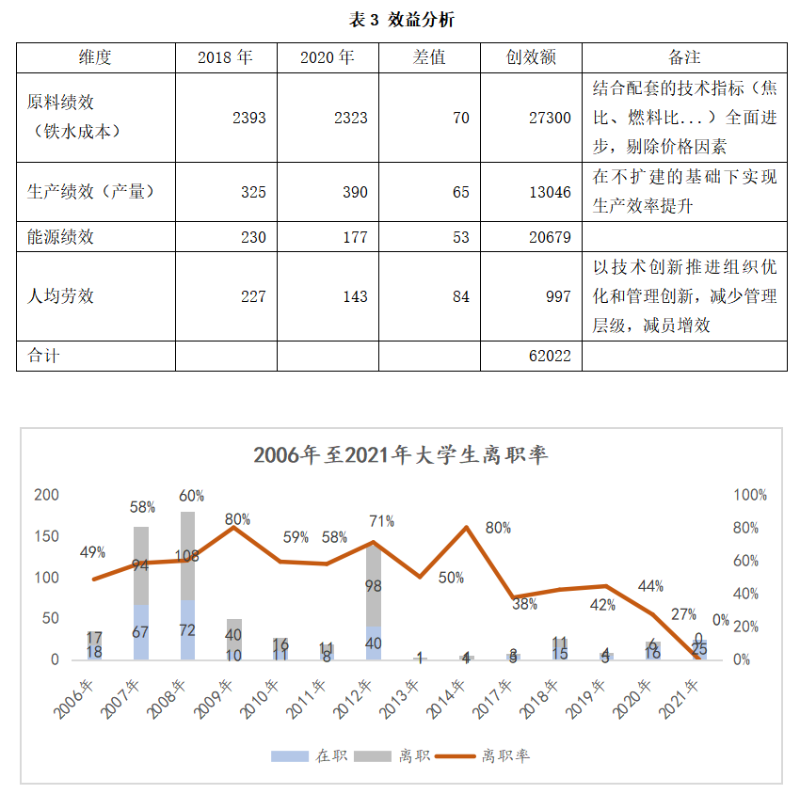

集控中心項目實施后，在原料績效、生產績效、能源績效以及人均勞效方面實現經濟效益，其中原料績效27300萬元、生產績效13046萬元、能源績效20679萬元、人均勞效997萬元，合計6.2億元。

集控中心項目推動實現了社會效益，一是通過新一代集控中心建設，公司各爐窯智能燃燒系統、能源分析系統可降低能耗3%-22%，可減少碳排放量，為公司的“雙碳”目標添加數字助力。二是通過工作環境改變，提升了員工工作的幸福感和獲得感，滿足了員工對美好生活的向往，提升了企業的人才吸引力和可持續競爭力。從大學生離職率指標來看，由原來的40%-50%的平均水平已下降到0%。

圖10 撫順新鋼鐵大學生離職率趨勢分析

在推廣應用方面，一方面已與阿城鋼鐵、建龍哈軸進行推廣合作，已同福建龍鋼、金鼎鋼鐵、紫竹鋼鐵達成合作意向；另一方面麥肯錫主動提出與新鋼鐵合資共建鋼鐵行業數字化轉型創新實驗室，為整個行業探索前進的道路。
