一、研究的背景與問題
目前，鋼鐵企業智能制造正在興起，《中國制造2025》中明確提出，“單位工業增加值用水量”以2015年數據為基礎，2020年要降低23%，2025年要降低41%，從統計數據來看，2015年我國鋼鐵企業平均噸鋼新水用量為3.53m3/t，2020年已降至2.45m3/t，下降幅度約為30%，但距離2025年下降41%，即平均噸鋼新水用量約為2.1m3/t的目標仍有差距，而鋼鐵企業平均噸鋼新水用量的下降速度正不斷放緩。
目前我國鋼鐵?業?處理存在的主要問題如下：①工藝流程長；②用排水量大；③廢水排放節點多且成份復雜；④全廠水質水量難平衡；⑤水系統精細化科學管理及智能化管理水平還有待完善。
鋼鐵行業近年來的快速發展，決定了鋼鐵企業必須通過先進技術的應用，在節水減排的戰略原則下，建立指導企業水系統生產運行的綜合平臺，實現生產控制運營的精細化和最優化，實現水質水量的科學核算與調度，實現集約化、智能化的創新運營管理模式，實現環保管理的實時化與零風險，提高水處理的效率、降低運行成本，以解決以上問題。利用信息化技術挖掘更深層次的節水潛能是未來鋼鐵企業進一步發展的必然措施。
二、解決問題的思路與技術方案
1、基本原理

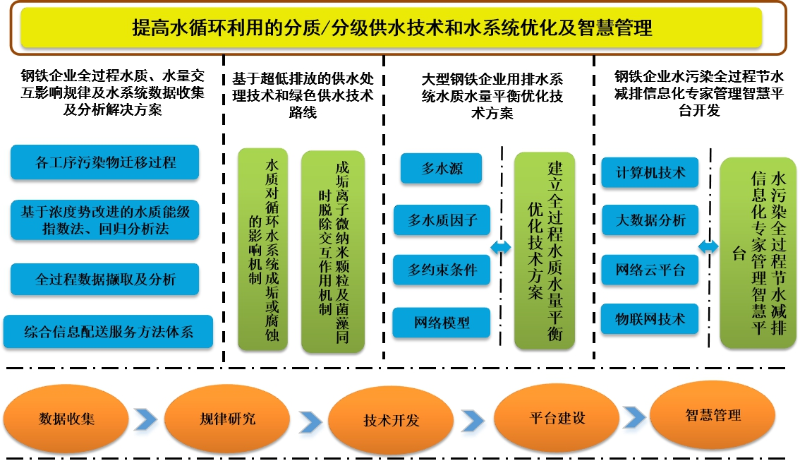

圖1 鋼鐵企業水系統全流程智慧管控平臺開發技術路線圖
2、平臺功能
鋼鐵企業節水減排智慧管控平臺通過對水處理系統的智能化科學管理，并通過對廠內用水及水處理單元的水質、水量、工藝運行狀態及處理效率的實時監管，提升水處理系統綜合治理效果，實現運行管理規范化、數據化、可視化，保障鋼鐵企業全廠水系統的穩定高效運行；同時將鋼鐵企業用排水全生命周期可視化顯示于企業管理人員及技術人員面前，使之可以通過圖形界面或統計圖表實時了解全廠給排水網絡的運行狀況。
鋼鐵企業節水減排智慧管控平臺功能主要包括有：水系統實時業績管理、水處理質量管理、環保管理、水資源控制和協調、運維管理。

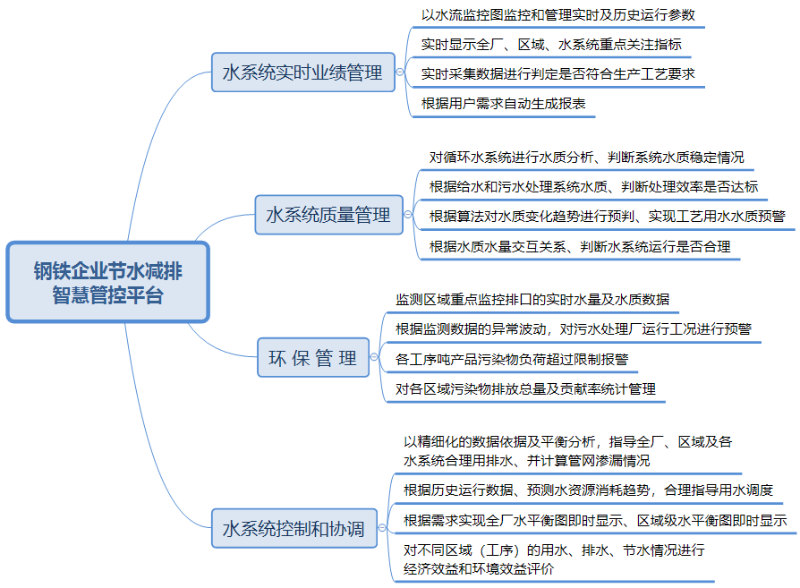

圖2 鋼鐵企業節水減排智慧管控平臺主要功能
三、主要?jiǎng)?chuàng)新性成果
1、創新開發了具有自主知識產權的鋼鐵聯合企業全過程節水減排專家管理系統智慧平臺
（1）全周期管理：平臺從“監“、“管”、“控”三個方面，按照集中信息管理、數據分析管理、控制調節優化三步驟將鋼鐵園區內全過程生命周期水的運行、日常運維、環保管理、數據統計以及廠區內調控做到自動化、智能化、互聯網化、大數據化，從而達到系統整體的節水減排。
（2）全流程覆蓋：管控平臺涵蓋全流程生產鏈條，具備水系統實時監控、水處理運行分析及管理、環保管理、水系統實時平衡及優化協調、水系統業績分析及統計等功能。

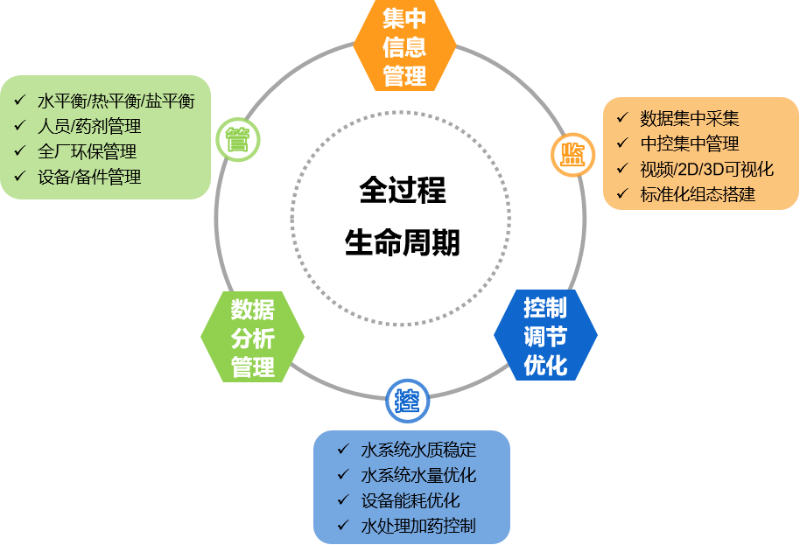

圖3 平臺功能組成示意圖
2、創新研發并國內首臺套應用的鋼鐵企業多因子水網絡水質水量平衡優化技術
利用水質水量平衡優化算法，通過對區域、濃鹽水產生與處理、處理單元和處理子單元的計算，搭建允許多種約束條件、允許人工調整、區分內外部水流的模型規則，最終完成涵蓋原水處理、用水處理、污水處理的全生命用水周期水質水量平衡計算，實現鋼鐵企業全廠水平衡智能計算及指導。

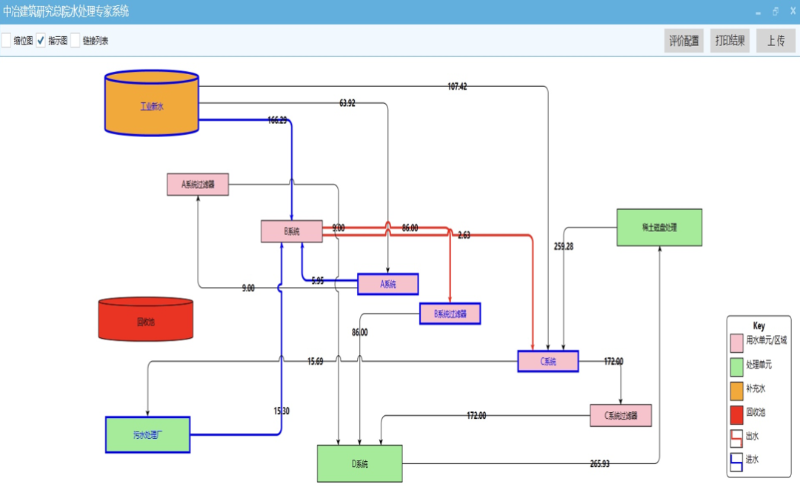

圖4 大型鋼鐵聯合企業全廠水系統集成優化網絡
四、應用情況與效果
2020年12月，“鋼鐵聯合企業全過程節水減排智慧管控平臺”在邯鋼投入使用。2021年5月，平臺通過示范工程第三方評估。
1、物聯全過程
基于物聯網，打通數據邊界，打破工具壁壘，將整個鋼鐵園區全過程水系統信息匯入平臺，集成統一管理，實現了全流程一體化管控。
圖5 鋼鐵企業節水減排智慧管控平臺實時監控全局概覽圖
2、生產全監控
實時追蹤水足跡，以水流監控圖的形式對水系統的運行工況進行監控，顯示歷史和實時的運行參數，從而判定各指標是否符合生產工藝要求并進行即時分析及預警報警，實現了水資源的智慧化和可視化管理。

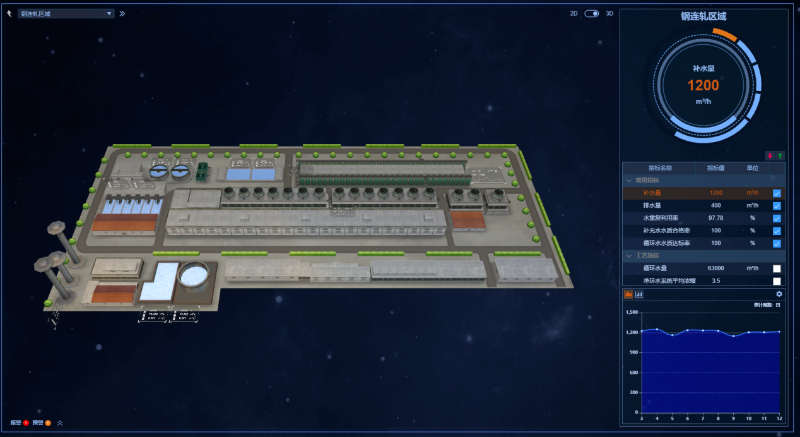

圖6 鋼鐵企業節水減排智慧管控平臺3D導航界面

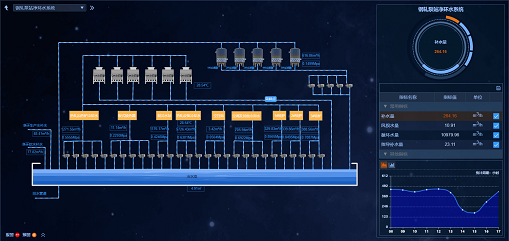

圖7 鋼鐵企業節水減排智慧管控平臺工藝監控
3、系統全平衡
分析水質水量平衡，以圖表的形式即時顯示全廠、區域、用水單元三級水平衡現狀，從而有效實現水的調度，實現水的高效分質分級回用。

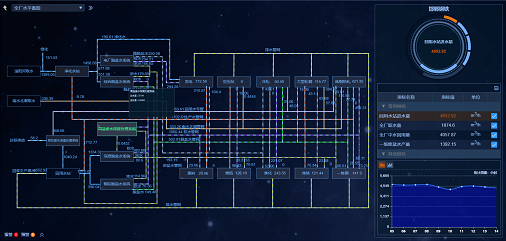

圖8 鋼鐵企業節水減排智慧管控平臺全廠水平衡
4、管控全平臺
根據用戶需求自動生成報表與圖表，融合多因子水質水量平衡優化算法，并內置專家管理模型以及相應知識庫。采用逐步趨近法漸次調節，實現了水系統的智能化運行分析和優化管理。

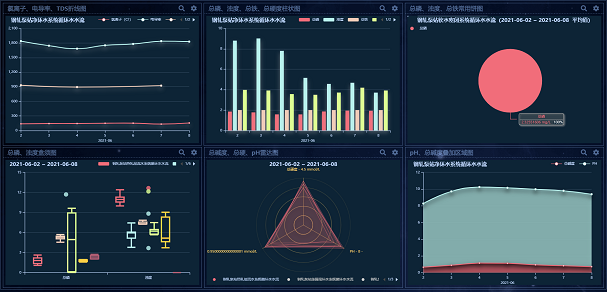

圖9 鋼鐵企業節水減排智慧管控平臺圖表數據分析
平臺自投運以來，以其高效、快捷、精準的特點，以全廠、區域、水系統三級管理，涵蓋了邯鋼西區焦化、燒結、煉鐵、煉鋼、軋鋼各個生產工序的用排水系統以及水處理、綜合污水處理系統，以其高效、快捷、精準的特點，實現了鋼鐵園區全生命周期水系統運行、能源管理、環保管理、數據統計分析以及廠區內水平衡調控的智能化、數據化、可視化，保障了供水安全，優化了用水結構，提高了濃縮倍數，節省了藥劑消耗，降低了用排水量。據測算，實現綜合節水5%～10%，節省水處理運行費用10%以上。

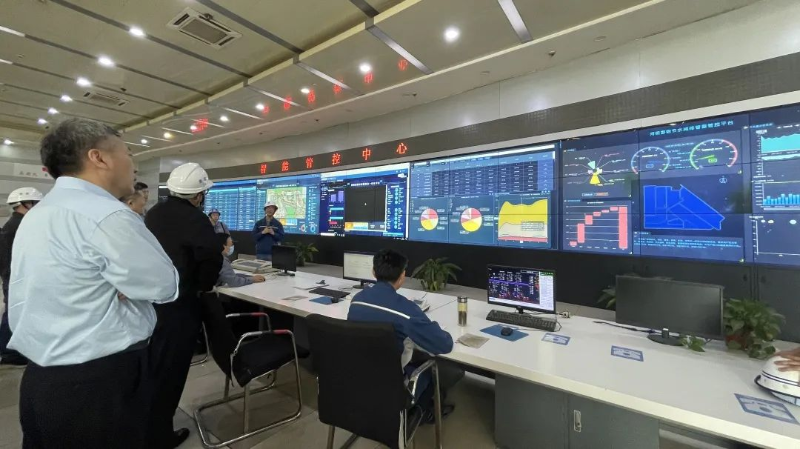

圖10 邯鋼水系統智慧管控中心現場
