一、研究的背景與問題
近年來，環保政策推動力度空前，國家及地方都出臺了很多相關政策，大力推動了鋼鐵行業大氣治理的進程。燒結工序作為鋼廠的能耗、污染大戶，為滿足超低排放要求，企業紛紛響應，采取新建脫硫脫硝系統或改造脫硫脫硝的方式，實現排放達標。
部分鋼鐵廠在已有的燒結煙氣濕法脫硫系統后，新建（或改造）脫硝系統，經過一段時間的運行，新系統頻繁出現無法運行的問題，具體包括：
1、濕法脫硫煙氣含水率高，后續煙氣升溫至SCR反應溫度所需能耗高；
2、脫硫后煙氣為飽和濕煙氣，攜帶大量霧滴及溶融鹽，造成GGH的腐蝕、堵塞；溶融鹽中的堿金屬直接導致催化劑壽命短；系統穩定性差；
3、脫硝系統煙氣升溫不均勻，提升了進入SCR的煙氣溫度，增加了系統的能耗。
二、解決問題的思路與技術方案
本技術路線以燒結濕法脫硫煙氣為研究對象，針對現有技術系統能耗高、設備腐蝕堵塞的問題，開展了燒結煙氣含濕量影響分析，煙氣調質研究、催化劑理化性質研究，并采用數值模擬分析了流場多相混合強化方法，形成了余熱驅動脫硫塔漿液冷卻脫濕技術和雙加熱SCR脫硝技術，并自主開發了自清潔凝渣布風盤和多點陣列高效混風裝置等專利設備，完成了燒結煙氣濕法脫硫脫硝長效穩定關鍵技術開發，并最終實現工程應用。
1.燒結煙氣余熱驅動脫硫塔漿液冷卻技術研究
我公司首創燒結煙氣余熱驅動脫硫塔漿液冷卻技術,取代MGGH,實現有效降低濕法脫硫后飽和濕煙氣含濕量。
燒結煙氣余熱驅動脫硫塔漿液冷卻技術,通過回收燒結煙氣余熱，驅動冷水機組制取冷凍水，再采用漿液換熱器，通過冷凍水-漿液換熱，降低脫硫塔漿液溫度。經過漿液冷卻降溫，脫硫后濕飽和煙氣依然經過脫硫塔除霧器、脫硫塔后濕電除塵器，完全可以確保煙氣中液滴含量≤25mg/Nm3，從而實現真正意義上的脫濕，實現脫硫塔出口煙氣調質。
按照脫硫塔出口煙氣溫度從54℃降低至46℃計算，可實現：1）降低脫硫塔出口煙氣總體積量2.6%；2）降低脫硫塔出口飽和水蒸氣含量約40g/Nm3；3）降低脫硫塔出口煙氣中攜帶的霧滴含量2.6%；4）降低了硫塔出口煙氣中溶融鹽的含量約1.5mg/Nm3。

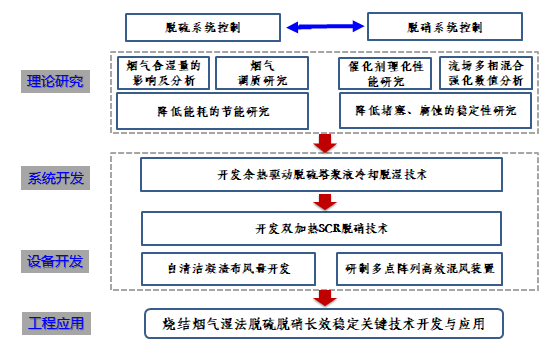

圖1 技術路線圖
2.帶有自清潔凝渣布風技術的雙加熱SCR脫硝技術研究
（1）雙加熱SCR脫硝技術研究
針對SCR脫硝系統腐蝕、堵塞和催化劑中毒的問題，開發帶有自清潔凝渣布風技術的雙加熱SCR脫硝反應系統，通過設置混入高溫?zé)煔獾囊患?jí)加熱系統，將帶水濕煙氣調質為微過熱干煙氣，具備干煙氣物性，實現SCR脫硝系統完全在干煙氣物性條件下運行，煙氣中雜質對設備粘結、結渣的特性大幅度減弱。一級加熱后，設置凝渣布風盤，捕捉了煙氣中的大部分顆粒干灰，易于清潔的結構，能夠?qū)崿F(xiàn)在線高效清灰。
濕式電除塵雖然濾除了大部分的可凝結顆粒物，但飽和煙氣中仍不可避免攜帶部分液滴和熔融鹽顆粒，通過在換熱器前額外增加一級高溫?zé)煔庋a(bǔ)熱裝置，將帶水濕煙氣調質為微過熱干煙氣，使煙氣中灰分表現為干灰的物性，粘結、結渣的特性大幅度減弱，減少了對SCR催化劑的影響。

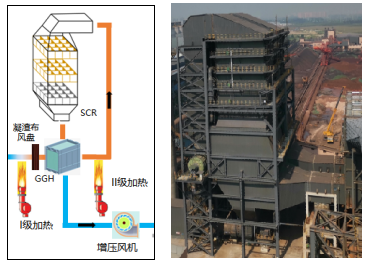

圖2 帶自清潔凝渣布風技術的雙加熱SCR脫硝系統流程圖及實物照片
（2）自清潔凝渣布風技術研究
開發了基于費斯頓管技術的自清潔凝渣布風技術，根據霧滴粒徑及其基本的慣性碰撞原理，通過強化溶融鹽、堿性灰分的干燥、粘結過程，去除煙氣中的霧滴顆粒及溶融鹽，對后部系統起到重要的保護作用。
自清潔凝渣布風盤由多排凝渣管排列組成，當煙氣流過凝渣管時，煙氣中凝膠狀的顆粒和干物性灰分便會迅速干結在凝渣管迎風面的凝渣突起，起到凝結核的作用，實現快速凝渣。

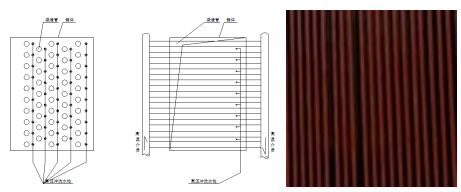

圖3 自清潔凝渣布風盤結構和實際圖片
同時，通過優化凝渣管間距排布，使煙氣流過凝渣管后，減少凝渣管背風側渦流的產生，保持煙氣以較好的流場形態，均勻地通過該自潔式凝渣布風盤，增加灰分顆粒與凝渣管接觸的機會，強化對灰渣的捕集。自潔式凝渣布風技術可減輕GGH冷側入口所存在的掛灰、結渣等情況，有利于燒結機煙氣系統可靠、長期、穩定運行。相比維修、更換GGH換熱原件，凝渣管的結構簡單，方便更換，維護檢修工作量小。
3.多層切分與多點陣列噴吹的流場快速精準混合技術研究
燒結煙氣流量大，每噸燒結礦可產生4000～6000m3煙氣，煙氣輸送截面積大，傳統單點混合、多點混合及直接內置燃燒SCR煙氣升溫技術，容易在混合過程中形成高溫?zé)煔馔ǖ溃觿煔鉁囟绕?，?dǎo)致脫硝反應效率低、增加系統能耗。部分已投運系統溫度偏差可達到30℃?；诙嘞喽鄨?chǎng)混合強化技術，開發分列式模塊化“大截面煙氣流道多層切分與多點陣列噴吹耦合”的流場混合精準優化技術，研制出高溫?zé)煔饪旎煅b置。
高溫?zé)煔饪旎煅b置采用冷煙氣中快速混入高溫?zé)煔?，以達到快速加熱冷煙氣的目的。針對高溫?zé)煔饪旎煅b置工作目標，對裝置內部冷熱煙氣混合過程、換熱過程進行數值模擬。以計算流體力學為基礎，應用數值模擬方法，對熱煙氣包括溫度場、流場、壓力等多物理場,采用標準的SIMPLE算法求解控制方程的離散方程組，動量方程及能量方程采用二階迎風差分格式，湍流模型采用雙方程模型（可實現模型）進行計算。
如圖5所示，隨著混風單元切分?jǐn)?shù)量的增多，溫度偏差逐漸減少；同時，隨著長寬比越大，切分?jǐn)?shù)量對混合效果影響越??；綜合考慮混合強化效果和經濟性，當長寬比在1.5~2.0（工程常用）之間時，優選了11個混風分配單元，其布置形式如圖6所示。

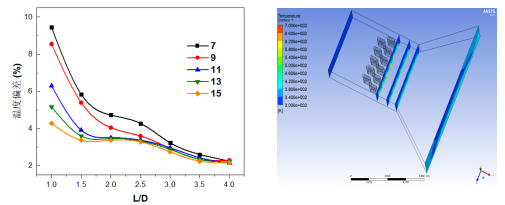

圖4 截面長寬比與流場溫度偏差的關系曲線 圖5 11個混風分配單元三維模型
采用11個混風單元的多點陣列高效混風裝置，在混風后1.5m截面處即可實現煙氣溫度偏差≤2%，具有十分優異的混合強化效果。

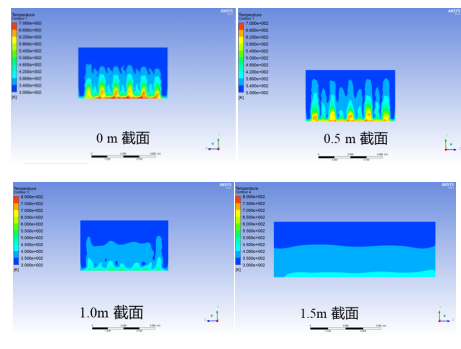

圖6 不同間距截面處煙氣溫度云圖
三、主要?jiǎng)?chuàng)新性成果
1、發明了燒結煙氣余熱驅動脫硫塔漿液冷卻技術，解決了燒結機煙氣處理傳統工藝濕法脫硫后，飽和濕煙氣含濕量大、霧滴含量高、溶融鹽含量高所導致的后部煙氣處理系統腐蝕性大、系統整體能耗高的問題,實現了脫硫塔出口煙氣調質與燒結煙氣余熱利用的有效耦合。
2、基于多場數值模擬、Fluent數值模擬手段和費斯頓管技術，國際首創帶有自清潔凝渣布風技術的雙加熱SCR脫硝工藝，解決了濕法脫硫所引起的系統腐蝕、堵塞及催化劑壽命低于設計年限的行業難題。使得進入脫硝系統的煙氣全部處于過熱狀態，完全具備干煙氣特性，構建了微過熱煙氣條件，杜絕濕煙氣攜帶的熔融鹽腐蝕問題，提升了系統穩定性。研制了基于溫度/濕度調控的自清潔式凝渣布風盤，通過強化溶融鹽、堿性灰分的干燥、粘結過程，進一步降低煙氣中攜帶的顆粒物，有效減輕后續GGH和催化劑的堵塞。
3、針對傳統單點混合、多點混合及直接燃燒SCR煙氣升溫技術存在的脫硝反應效率低、系統能耗高的問題，基于多相多場混合強化技術，開發出分列式模塊化“大截面煙氣流道多層切分與多點陣列噴吹耦合”的流場混合精準優化技術，研制出高溫?zé)煔舛叹嚯x均勻高效混風裝置，提升了反應器入口多場的均勻性，使混風距離較現有技術縮短近10倍，解決了反應器裝置大尺度、突變截面的溫度場、濃度場和速度場均布的技術難題，可實現混風距離在1.5內米達到溫度差異≤2%的快速傳熱傳質。
四、應用情況與效果
該技術自研發以來，已經建成并投運6條燒結機煙氣超低排放協同處理系統，應用于煙氣量75萬Nm3/h、95萬Nm3/h、138萬Nm3/h燒結機工況，合計處理1260㎡燒結機尾部煙氣，運行穩定，環保指標優異。
2019年我公司憑借本技術的絕對優勢，中標某鋼廠2條230m2燒結線進行超低排放改造EPC+運營管理。投產后至今經現場試驗可以實現污染物排放指標達到：NOx-35mg/m3，SO2-8.2mg/m3，顆粒物-1.4mg/m3，始終滿足當?shù)責Y(jié)煙氣超低排放標準。主要設備運行狀態良好。

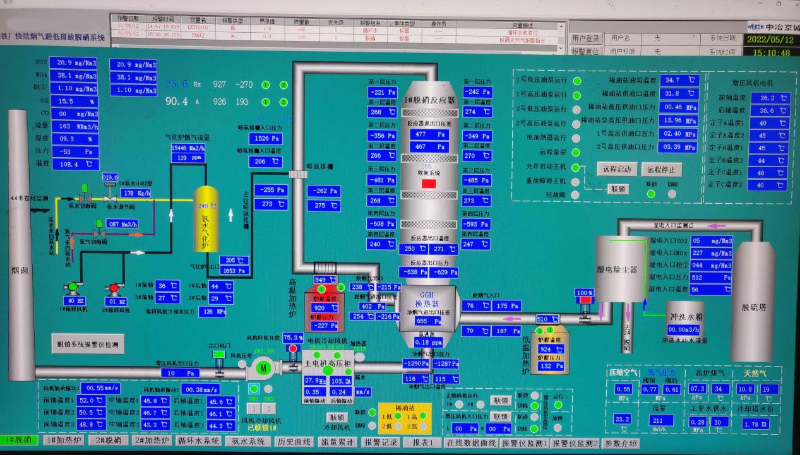

圖7 現場運行畫面

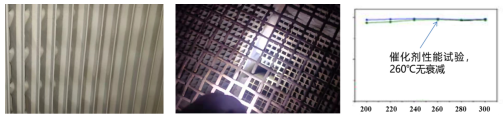

圖8 GGH表面 圖9 催化劑表面 圖10 催化劑性能試驗曲線
投運至今，合計實現減排SO2 6700噸，減排NOx 750噸，減排顆粒物550萬噸，節約工業水20萬噸，節約高爐煤氣0.34億標立。為企業帶來巨大經濟效益和良好的社會效益。
