一、研究的背景與問題

真空電弧重熔（VAR）及電渣重熔（ESR）是高品質特殊鋼及特種合金的重要熔煉工藝，也是寶武特冶高端產品的重要熔煉方法。

特種熔煉工藝過程復雜，過程控制困難，質量穩定控制是一直關注的焦點。特種熔煉過程目前是基于設定值的反饋控制，底層的PID調節解決的是設定參數的控制精度問題，本質上不能解決工藝參數的優化問題。受制于熔煉過程的復雜性，長期以來工藝參數研究依賴于試錯法試驗研究，需要多次剖錠，費用高昂，周期長，且難以推廣。

隨著數值模擬技術發展以及計算機計算能力的不斷提高，現在已經可以進行各種復雜物理場及耦合場條件下的冶煉過程模擬計算。通過與數值仿真結合，將顯著減少剖錠次數（一次剖錠甚至不剖錠），原則上只要經過有限次實驗驗證以獲得某幾個特征參數值后，這種模型就可以模擬各種條件下系統變化行為及特征的詳細信息，從而為過程設計及優化提供了可靠途徑，進而降低研發費用，提升研發效率。VAR及ESR仿真涉及特殊的工藝、邊界條件建模及耦合求解，通用的仿真軟件難以滿足需求，而專用仿真軟件一直為國外所壟斷，售價高昂，且難以拓展。目前商業化的特種熔煉專用模擬仿真軟件數量很少，并長期為國外所壟斷，租售價格昂貴，技術封鎖，難以進行拓展，使用受到很大限制。

寶鋼研究院智能所于2013年及2016年先后開展了ESR及VAR熔煉仿真模型軟件自主開發和應用研究。結合特鋼冶煉設備和工藝，聚焦高溫合金和鈦合金特定品種的熔煉計算應用,成功研制了一款工藝參數優化的仿真軟件，為特鋼新產品研發和工藝改進提供了可自主的技術支持。

二、解決問題的思路與技術方案

本技術研究的難點及要點在于如下幾個方面：

1、多物理場的耦合計算

本軟件模型集多個物理過程計算于一體，各物理過程間相互影響、互為因果，因此需要耦合計算來實現，這無疑對模型處理及算法提出了很高的要求。本軟件的核心算法及代碼均為自主獨立開發。

2、理論與工藝過程緊密結合

模型合理與否除了與計算本身（基本物理過程表述與求解）的正確性直接相關外，還與基于特定過程（現象）認識的模型處理密切相關。哪些因素是過程的關鍵因素，這些因素因何而發生變化，又如何對過程產生影響。對此類過程（現象）科學合理地描述及模型化，是本研究所面臨的重要而繁重的任務。面向工程應用的開發，將會面對眾多而煩瑣的技術問題，需要一一考慮。而且，本技術開發不是一蹴而就的，是不斷發展完善的。

3、模型計算的有效性及經濟性的兼顧

模型建立過程需要進行合理而科學的假設，這包括模型本身的處理、邊界處理、坐標的選取、求解算法等。如何科學合理地假設及處理，使得模型既不失其作為機理模型的過程仿真及優化設計功能，同時又能有效地實施，這是本研究的一個關鍵。

4、可移植性、可擴充性

采用“預處理—運算—后處理”模式設計軟件系統，遵循模塊化思想，構建軟件框架，將單一物理過程模塊化，采用相近的算法求解物理方程；模塊之間建立公共通訊渠道；初始和邊界條件建立單獨模塊，與用戶交互。以上措施，使本軟件具有很好的可移植性、可擴充性。下圖給出了本研究的技術研發的基本思路。

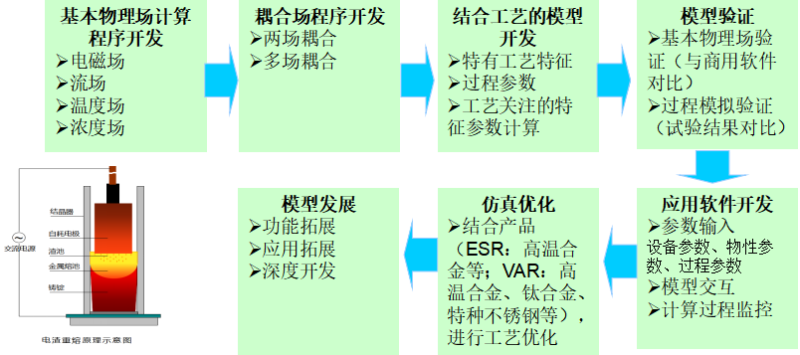

圖1.特種熔煉真空電弧重熔及電渣重熔過程數值模擬仿真軟件技術路線

三、主要?jiǎng)?chuàng)新性成果

開發了具備完全自主知識產權的特種熔煉的真空電弧重熔（VAR）及電渣重熔（ESR）通用數值模擬功能的模型及仿真軟件。

模型計算涵蓋了電磁場、流動、傳熱、傳質、熔化/凝固、宏觀偏析等物理過程，系統考慮了過程熔煉特點及特有的現象，致力于與過程變化的一致性；模型兼顧了有效性及經濟性，面向于工程應用進行了合理簡化；結合對象特點，進行了耦合場算法研究，以實現快速高效計算；采用了模塊化的建模及軟件框架設計，以利于模型的拓展和應用。

模型實現了多參數（幾何尺寸參數、物性參數、熔煉參數）輸入及其變化條件下的模擬計算，給出了工藝密切關注的溫度分布、熔池及糊狀區形狀尺寸，以及凝固質量關聯的局部凝固時間、枝晶間距、黑斑判定參數、鑄錠元素含量等分布，為過程分析、診斷和優化提供了有效依據。

針對應用，設計了豐富的計算結果輸出。與后處理軟件實現無縫連接，可以實時展示計算的結果和進程。軟件畫面友好、簡潔，操作方便，提供了多種熔煉參數的輸入模式，方便了用戶使用。畫面提供了便捷的參數輸入、導入、修改、保存、顯示（曲線圖等）功能，同時滿足了動態模擬時過程參數數據量很大的特點。

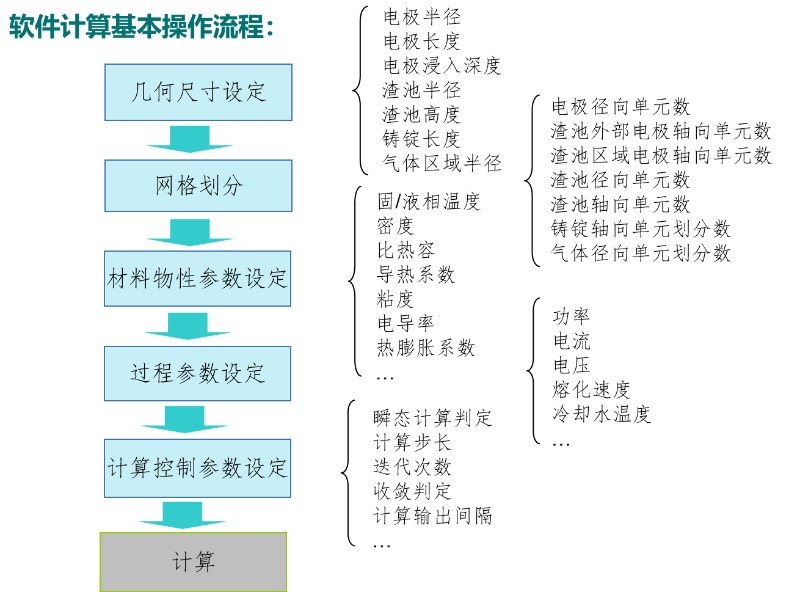

圖2. 計算流程示意圖

圖3.模型計算的某試驗條件下ESR全程的流場、溫度及液相體積分?jǐn)?shù)分布變化

四、應用情況與效果

本模型得到現場及實驗數據的檢驗，具備有效的趨勢性的預測能力。模型在設計上使得其能夠與實驗進行高效的結合。通過有限的實驗結果進行特征參數調整，使得該模型可以具備過程預測及仿真的能力。

本軟件計算速度快，精度高，普通錠1~3小時即可獲得滿意的結果。對計算機配置要求不高，常規計算機（包括筆記本）即可。

本軟件已有多套安裝使用，其使用性能和計算的有效性得到用戶的認可和好評，實現了其輔助過程分析和優化，以及新產品工藝開發的技術支撐作用。
