一、研究的背景與問題

高爐冶煉產生高溫液態熔渣（1350-1500℃），作為鋼廠產生的主要固廢之一，伴隨著鋼鐵工業的不斷發展，其產生量是巨大的。據統計，2021年我國高爐生鐵產量約8.68億噸，產生熔渣約3億噸。采用水沖渣工藝將高爐爐渣?；笞鳛樗嘣希歉郀t爐渣固廢資源化利用的一個有效途徑。

長期以來，渣水分離主要采用傳統底濾法工藝或機械法工藝。如何以最佳方式完成爐渣?；?、處理水沖渣工藝產生的蒸汽并實現渣水混合物的高效分離，對于鋼鐵行業的綠色發展和我國的循環經濟具有非常重要的意義。很多新建、改建高爐工程，由于受場地限制，無法選用占地面積較大的傳統底濾法工藝，而機械法工藝又存在投資成本高、維護工作量大等弊端，市場迫切需要一種新的水渣處理工藝解決方案。

目前，傳統底濾法或機械法工藝存在的主要問題包括：

1、爐渣處理工藝不合理

傳統底濾法工藝和機械法工藝在爐渣的水淬?；h(huán)節和渣水分離環節沒有圍繞渣、水、汽進行充分研究，導致處理工藝不合理，傳統底濾法水渣系統占地面積大，機械法工藝存在設備復雜、維護費用高等問題。

2、?；瓦^濾過程的蒸汽直接對空排放造成環境污染

高溫液態熔渣在水淬?；瘯r會產生大量蒸汽，渣水混合物溫度較高在過濾過程會產生大量蒸汽，這些蒸汽直接對空排放會造成嚴重的環境污染。

3、帶水抓渣導致成品水渣含水量高

傳統底濾法工藝采用帶水抓渣的方式清理過濾池內的水渣，導致成品水渣含水量高，嚴重浪費水資源。

4、人工操作抓斗起重機因作業環境惡劣導致生產效率低

對于人工操作抓斗起重機，過濾池上方的大量蒸汽不但對人體傷害較大，而且導致操作人員的工作環境非常惡劣，影響作業效率。很多新建改建高爐工程，由于受場地限制，無法采用占地面積較大的傳統底濾法工藝，而由于機械法工藝存在投資成本高、維護工作量大等原因，迫切需要研究一種新的水渣處理工藝提供解決方案。

二、解決問題的思路與技術方案

對傳統底濾法和機械法進行對比分析，發現機械法有些固有問題如設備可靠性、渣中含水量、水中懸浮物含量等難以解決，而傳統底濾法有較好的改進空間，因此本項目在傳統底濾法的基礎上，通過理論研究、仿真分析、試驗研究、三維模擬等研究方法開發新型底濾法爐渣處理工藝和設備，預期目標是實現高爐爐渣的節地處理、環保治理、高效過濾和智能運行，解決水渣處理工藝普遍存在的共性的關鍵問題。技術路線如圖1所示。

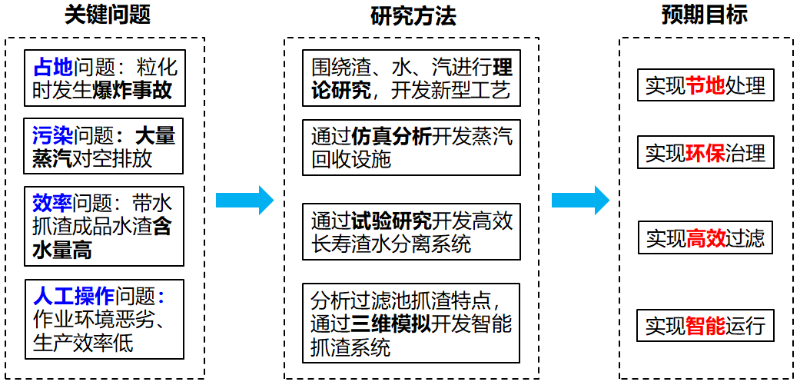

圖1  技術路線圖

三、主要創新性成果

1、開發了新型底濾法爐渣處理工藝，解決占地面積大的問題。

針對傳統底濾法工藝和機械法工藝存在的問題，圍繞高爐爐渣?；h(huán)節和過濾環節的渣、水、汽進行研究，把?；到y(tǒng)、過濾系統、抓斗起重機、冷卻塔、儲水池、循環泵組高效結合，首創新型底濾法爐渣處理工藝。解決了傳統底濾法水淬?；妆?、含水量高、占地面積大等問題，實現了安全沖渣、高效過濾、“無水”抓渣，通過提高過濾速度提高單位過濾面積的過濾能力，節省過濾池占地面積40%。

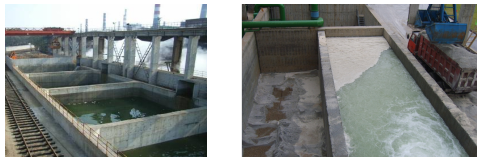

圖2  傳統底濾法過濾池占地面積大      圖3  環保底濾法過濾速度快、占地面積小

新型底濾法爐渣處理工藝通過高效?；骱头忾]的?；貙崿F(xiàn)高爐爐渣?；母咝О踩；?；設置兩個過濾池，一個過濾池執行沖渣過濾功能，一個過濾池執行抓渣清理功能，兩個過濾池交替使用、沖渣過濾和抓渣清理同時進行，利用高效過濾池提高過濾速度、減少過濾池占地面積；通過循環泵組、冷卻塔和儲水池把過濾水冷卻后循環利用。

2、開發了蒸汽回收系統，解決蒸汽污染嚴重的問題。

隨著國家環保政策的越來越嚴格，對鋼鐵工業的污染物排放提出了更高的要求，高爐水渣工藝由于熔渣水淬產生如圖4所示的嚴重蒸汽問題越來越得到重視。

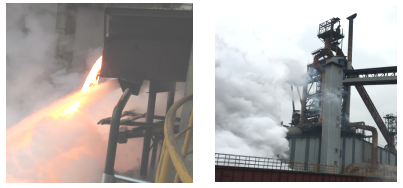

圖4  水渣處理過程產生大量蒸汽

（1）開發?；姿?。針對爐渣?；h(huán)節的蒸汽污染問題，開發粒化消白塔，在?；姿牡撞吭O置粒化池完成爐渣?；诹；姿纳喜吭O置蒸汽回收系統實現蒸汽的消白回收和循環利用，如圖5所示。

圖5 ?；姿?nèi)的蒸汽溜邊現象

（2）開發過濾池蒸汽回收系統。針對渣水分離環節的過濾池蒸汽污染問題，開發如圖6所示的過濾池蒸汽回收系統，在過濾池上設置移動蒸汽罩，對正在沖渣的過濾池進行封閉處理，通過蒸汽回收管道引出過濾池蒸汽進入?；姿厥照羝麑崿F(xiàn)水資源的循環利用。通過粒化環節和過濾環節的蒸汽回收系統實現了高爐水渣工藝的環保消白和水資源循環利用，噸渣耗水量從傳統底濾法的1.05噸降至0.85噸。

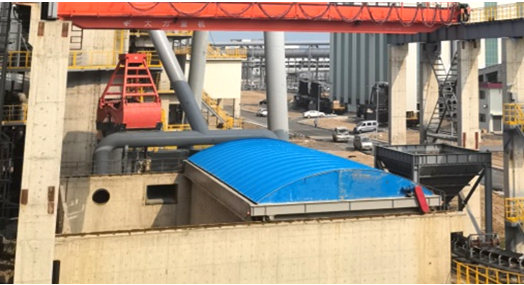

圖6 過濾池蒸汽回收系統

3、開發高效長壽渣水分離系統，解決渣水分離不徹底的問題。

針對渣水分離不徹底的問題，開發高效長壽渣水分離系統，把梯級高效過濾設施、模塊化高效過濾結構與循環泵組合理匹配實現“無水”抓渣，解決了渣水分離不徹底和過濾水懸浮物含量高的問題，過濾水懸浮物含量<8mg/L、成品水渣含水量<11%，大幅減少水資源的浪費。

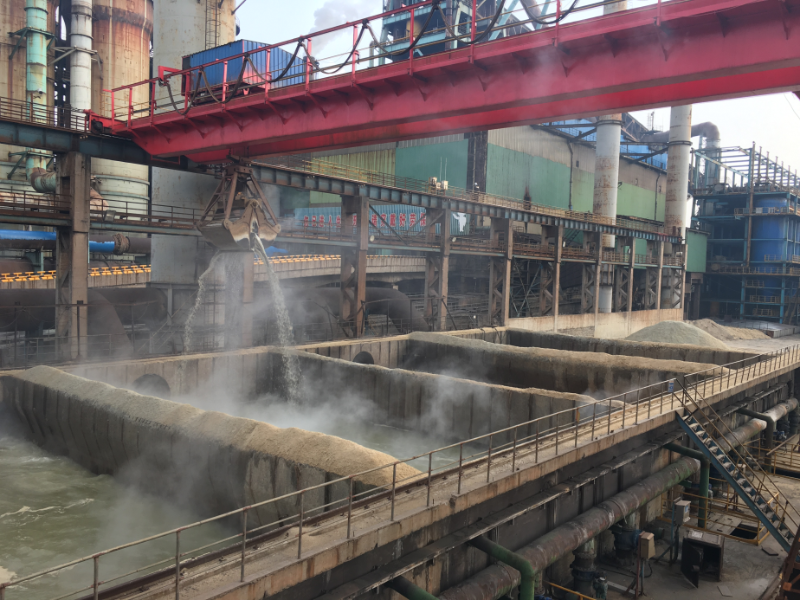

圖7  傳統底濾法帶水抓渣

4、開發了基于3D掃描識別技術的智能抓渣系統，解決人工操作抓斗起重機作業環境惡劣生產效率低的問題。

傳統底濾法工藝通過人工操作抓斗起重機完成過濾池渣粒的清理作業。對于人工操作抓斗起重機，過濾池上方的大量蒸汽不但對人體傷害較大，而且導致操作人員的工作環境非常惡劣，影響作業效率。

針對人工操作抓斗起重機作業環境惡劣生產效率低的問題，開發基于3D掃描識別技術的智能抓渣系統，通過激光掃描三維成像模塊實現對料堆的掃描建模，根據系統計算出的料堆三維形狀實現快速抓渣清理作業，提高作業效率約15%。

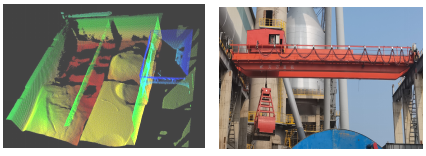

圖8  過濾池三維數據演示       圖9  無人值守智能天車

四、應用情況與效果

從2008年申請首個發明專利，經歷不斷的技術提升，最終形成現在成套的第二代環保底濾法高爐爐渣處理技術，其發展歷程如下圖所示。

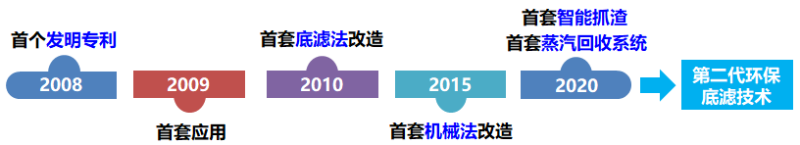

圖10  環保底濾法高爐爐渣處理技術發展歷程

環保底濾法高爐爐渣處理技術2009年首次在江陰興澄特鋼3200m3高爐獲得成功應用，隨后廣泛應用于馬鋼、包鋼、河鋼樂亭鋼鐵等35家鋼鐵公司及唐山凱源鎳鐵合金生產線的近八十套水渣系統，在業內獲得廣泛認可。

圖11  環保底濾法高爐爐渣處理技術現場應用情況

對水渣系統的蒸汽進行環保消白處理，消白前和消白后的對比情況如圖12、圖13所示。

圖12  消白前后的對比情況1

圖13  消白前后的對比情況2

帶水抓渣和“無水”抓渣的現場對比情況如圖14所示。

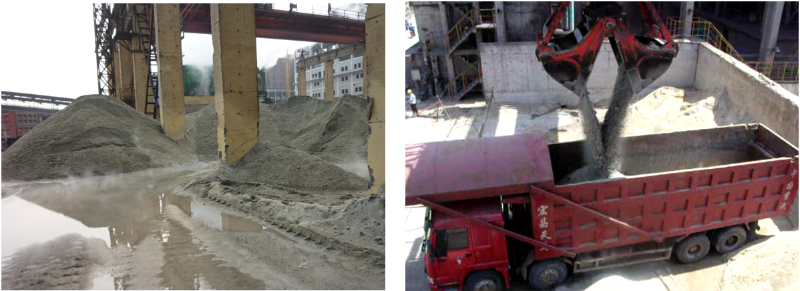

圖14  帶水抓渣和“無水”抓渣的現場對比情況

沖渣水過濾前后的對比情況如圖15所示。

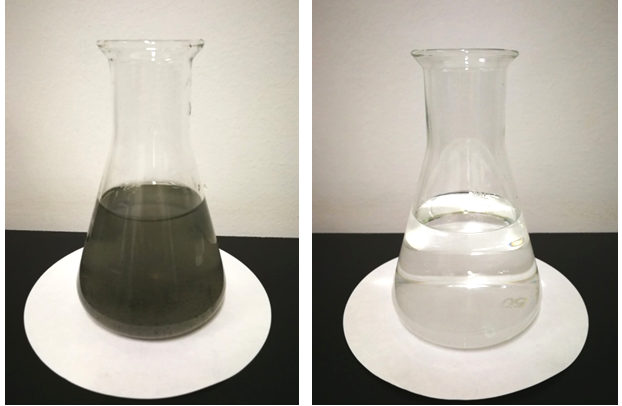

圖15  應用本技術過濾前后的沖渣水對比情況

對于國際主流的機械法，其主體設備是直徑、長度可達五六米的大型轉鼓，轉鼓上安裝篩網，水濾出轉鼓外、渣粒被篩網擋在轉鼓內，在轉鼓的旋轉作用下，實現渣水分離。大型轉鼓需要常年連續運轉配合高爐生產，耗費大量電能。

由于過濾時間較短（~1min），導致過濾水雜質多（~1000mg/L）、渣中帶水量＞17%，噸渣耗水量~1噸，噸渣耗電量~15.2度，維護成本~350萬元/年套，整體系統容錯性差，機械設備可靠性直接影響高爐生產。

與機械法相比，采用環保底濾法高爐爐渣處理技術，系統簡單、可靠性高，過濾時間長達~1h，過濾池也是緩沖池，能存2~4次沖渣，整體系統容錯性好，過濾效果好，生產及維護成本低，過濾水懸浮物含量＜8mg/L，成品水渣含水量從＜11%，噸渣耗水量0.85噸，噸渣耗電量~11.9度，維護成本僅需~50萬元/年套。

經歷不斷的技術提升最終形成了現在的第二代環保底濾法高爐爐渣處理技術，累計申請專利44項，其中申請發明專利27項（國外4項），已獲得發明專利授權8項、實用新型專利授權17項。本技術的核心發明專利“一種環保型底濾法高爐爐渣處理設備及處理方法”獲得2018年第二十屆中國專利優秀獎?！白詣尤≡到y(tǒng)”于2016年獲得第二屆中國金屬學會冶金青年創新創意大賽企業組一等獎。

中冶京誠環保底濾法高爐爐渣處理技術解決了高爐爐渣處理領域的多項技術難題，在減少投資、節省占地、節水、節電、減少維護費用、環保消白等方面具有明顯優勢，符合我國生態文明建設和綠色發展的需求，是新建、改建各級別高爐水渣設施的優選方案。
