對0.4%C-2%Si-1%Cr-1%Mo鋼，在773K溫度下的多道次孔型軋制中總斷面縮減率為78%的條件下（溫軋狀態），通過回火馬氏體變形獲得了具有強烈的<110>//軋制方向纖維織構的超細延伸晶粒（UFEG）組織結構。溫軋狀態的鋼在843K退火時，在較低溫度下的層離韌化，在1.8GPa時的抗拉強度沒有明顯下降。結果表明，超細延伸晶粒UFEG結構中納米級富Mo析出相的析出相控制了層離韌化。

在中碳低合金鋼中，采用溫軋多道次孔型軋制（溫軋），通過回火馬氏體組織孔型軋制變形，獲得了具有很強的<110>//軋制方向（RD）纖維織構的超細延伸晶粒（UFEG）組織，UFEG結構的溫軋鋼（TF）具有優良的強度和韌性性能。

UFEG結構鋼的韌化是由于出現了阻裂型層離，裂紋轉向缺口試樣的縱向方向（//RD）偏轉。這種現象稱為層離韌化。

確定了控制層離韌化的微觀組織因素為橫向晶粒尺寸、晶粒形狀、//RD纖維織構、碳化物粒子在UFEG組織結構中的分布，在（0.2~0.6）%C-2%Si-1%Cr-1%Mo鋼中，隨著滲碳體體積分?jǐn)?shù)的降低，在較低溫度下，層離韌化效果增強。納米級富鉬析出物是否影響層離韌化尚不清楚。

當前的調研是0.4%C-2%Si-1%Cr-1%Mo鋼在773K溫軋下退火對UFEG組織結構、拉伸性能和夏比V形缺口沖擊性能的影響。探討了TF鋼的層離韌化與納米富Mo析出相的關系。

本研究中使用的0.4%C-2%Si-1%Cr-1%Mo鋼的化學成分為0.43%C，1.97%Si，0.20%Mn，1.02%Cr，0.96%Mo，0.002%P，0.001%S，0.021%Al，0.0015%N。淬火后的棒材在773K溫度下回火3600秒，然后用多道次孔型溫軋，斷面縮減率為78%，然后風冷。溫軋TF試樣在843-973K溫度下退火3600秒，然后水冷（TFA試樣）。

在步長為50nm下進行FE-SEM/EBSP分析。通過測量試樣（Im）與標準試樣（Is）的（110）XRD峰的綜合強度比來評價//RD纖維織構的發展。用x射線能譜儀（EDS）和透射電鏡（TEM）觀察了碳的復型法中萃取碳化物顆粒。拉伸試驗以0.85mm/min的十字頭速度對標準直徑為φ6mm、標準長度為30mm的JISZ2201-14A試樣進行。對全尺寸2mmV形缺口試樣進行了夏比沖擊試驗。

圖1為843K溫度下退火TFA試樣的UFEG結構。橫向大角度邊界的平均線性截距（ILHAB_T）為0.28μm。球化后的碳化物顆粒呈雙峰分布，類似于在TF試樣中觀察到的那樣。沿晶的碳化物大于晶內的碳化物，球化后的碳化物顆粒大部分為滲碳體，Cr、Mn、Mo等替代元素被溶解。透射電鏡觀察進一步發現，晶粒內部彌散著<10nm的納米級富Mo元素的析出相。在923K的退火過程中，除滲碳體顆粒粗化外，還形成了針狀的Mo₂C和Fe₃Mo₃C粒子。圖2概述了UFEG組織結構的微觀組織因素作為回火溫度的函數，隨著碳化物粒子的生長，基體晶粒尺寸增大，而反映幾何必須位錯GND的KAM平均值減小。綜合（110）XRD峰強度比（Im/Is）表明，<110>//RD纖維的織構沒有變化。結果表明，843K退火對UFEG組織中的晶粒尺寸、晶粒形狀、<110>//RD纖維織構和GND密度影響不大。

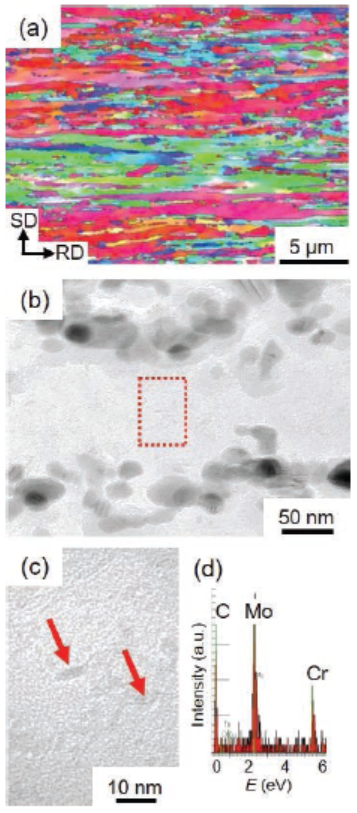

圖1：843K溫軋形變（TF）（TFA）退火試樣的顯微組織：（a）沖擊試樣打擊方向（SD）的IPF圖、（（b）、（c））萃取復型法TEM亮場映像，（d）EDS光譜納米富Mo析出相。黑色線條代表在中高角度邊界（HABs）錯位角15°以上。在中的箭頭指示的納米級富Mo析出相

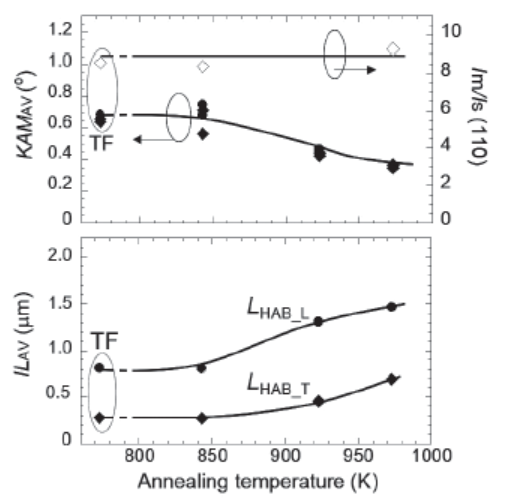

圖2：在UFEG結構中HABs沿橫向（ILHAB_T）和縱向（ILHAB_L）方向的平均線性截距（ILAV）、第一近鄰階（KAMAV）的平均KAM值和XRD（110）平面的積分強度比（Im/Is（110））隨退火溫度的變化

圖3為室溫下的名義應力-應變曲線。除843K退火后的TFA試樣外，TF和TFA試樣均表現出不連續屈服行為，而在923K和973K下退火的TFA試樣比TF試樣表現出陡峭的屈服點。在843K溫度下退火的TFA試樣呈現連續屈服的趨勢。

在溫軋（0.2~0.6）%C-2%Si-1%Cr-1%Mo鋼中，隨著含碳量的增加，屈服點下降，當含碳量為0.6%時，屈服率下降不明顯，這說明碳化物粒子的分布影響了TF鋼的屈服行為。由于在843K退火條件下，TFA試樣與TF試樣的UFEG組織中球化碳化物的顆粒分布和微觀結構因素基本一致，表明其屈服行為受納米級富Mo析出物的影響。

必須強調的是，在843K退火后，抗拉強度幾乎沒有下降，而屈服強度（YS）略有下降。圖4顯示了拉伸性能隨測試溫度和退火溫度的變化規律。在TF和TFA樣品中，屈服強度YS隨測試溫度從室溫降低到123K呈線性增加，低于該溫度則有突然增加的趨勢。另一方面，隨著測試溫度的降低，斷面縮減率（RA）也有所減少。但RA的溫度依賴性受到退火的影響。

雖然973K退火的TFA樣品在室溫下的RA平均值最高，但在77K時下降到5%。在843K退火的TF和TFA試樣中，斷面縮減率RA在123K以下有突然下降的趨勢。但在843K退火后，RA的下降被抑制，TF樣本在77K時的平均RA為26%，而TFA樣本為37%。隨著縮頸伸長的降低，總延伸長度也隨之降低。

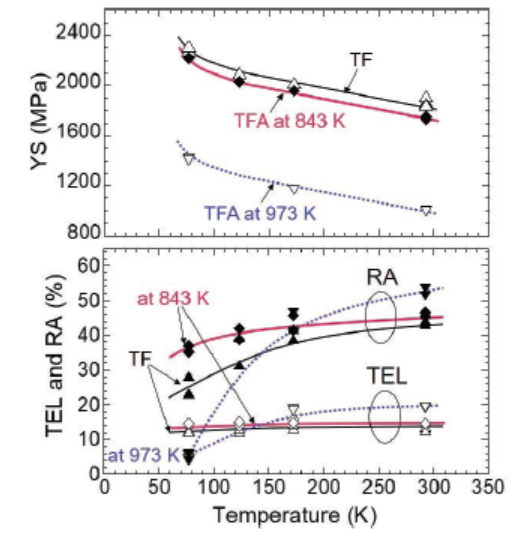

圖4：屈服強度（YS），總延伸率（TEL）和斷面收縮率（RA）為實驗溫度的函數關系

圖5顯示了吸收的能量（vE）隨測試溫度和退火溫度的變化。在這里：

（1）○表示的試樣數據出幾乎是完整的較高溫度下的韌性斷裂；

（2）◇表示了試樣一個阻礙類型的分層裂紋，裂紋分叉角度相對于RD（β）是小于15°；

（3）△表示的試樣數據是β15°或超過15°。在573K溫度下，所有試樣均以延性方式失效，vE值（即上平臺能量值，vEUS）幾乎相同。

在973K退火的TFA試樣中，幾乎沒有發生阻裂型層離，在253~77K溫度范圍內，vE顯著降低。而在843K退火的TF和TAF試樣則表現出明顯的層離韌化，vE隨測試溫度的降低而升高。一些沖擊試樣被折斷成兩截，標注為+。（譯注：圖5中說的相反，標注+的表示試樣沒有被打斷為兩截，好像應該是圖5說明的是正確的）然而，應該注意的是，在843K退火過程中，發生的層離韌化明顯向低溫側轉移。層離完成溫度（TDF），低于此溫度vE下降到vEUS或更低的水平，TF試樣的層離結束溫度（TDF）約為233K，而TFA試樣在843K退火時的層離結束溫度（TDF）為173K。

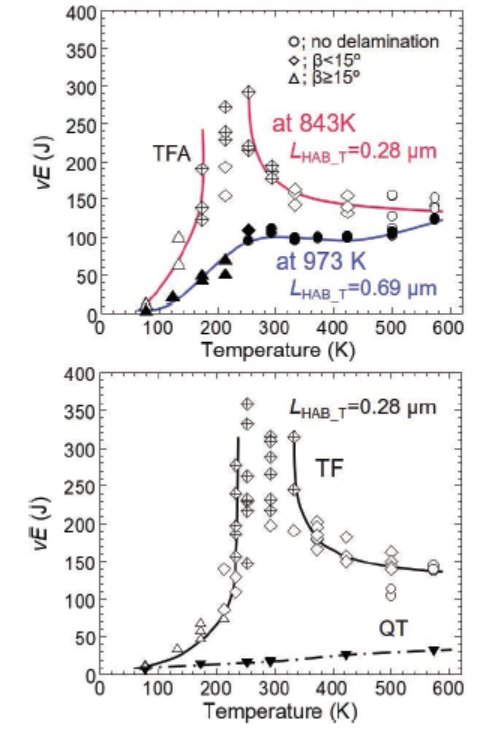

圖5：TF和TFA試樣的夏比V形缺口吸收能（vE）隨測試溫度和退火溫度的變化規律。試樣在773K（QT）下淬火和回火的數據也顯示為參考。β為層離裂紋與RD之間的夾角，數據點+表示沖擊試驗中未裂成兩半的試樣

在強烈的<110>//RD纖維織構的UFEG組織中，平行于沖擊試樣的縱向（//RD）方向出現了含有碳化物顆粒的弱{100}解理面和晶界。因此，止裂類層離可以通過這些弱邊界、平面和張應力（σt//SD）之間的交互感應誘發，沿著SD生成局部塑性約束的切口和/或裂紋尖端。屈服強度YS的σt的數值和YS的減少可以降低TDF。由于與RD呈45°傾斜的45°面上也存在許多{100}解理面，因此有必要抑制沿45°方向的橫向脆性開裂，以增強較低溫度下的層離韌化。降低晶粒的橫向尺寸就能夠有效地抑制橫向裂紋的發生。對于973K退火的TFA試樣，在較低溫度下，橫向脆性開裂比沿RD方向的分層開裂更為明顯，從而導致vE的降低。這被認為是由于較大且更等軸晶粒組織（ILHAB_T=0.69μm）造成的。此外，阻裂型層離的特征是由層離裂紋（//RD）和延性臺階（//SD）組成的階梯擴展。裂紋的再萌生發生在近單軸拉伸條件下，vE值升高。在這種情況下，RD平面中較高的韌性和延性被認為是增強層離韌化的有效方法。在843K退火后，TF試樣的YS略有下降，在較低溫度下拉伸塑性有所提高（圖4），這被認為是導致TDF顯著下降的原因。

已有報道說明強度和韌性其變化取決于鋼中共格的含Mo的納米析出相，退火溫度再773K和923K溫度范圍內，通過TF和TFA試樣氫吸收能力的熱解吸光譜分析，表明了在納米級的富Mo析出物和基體之間的界面面積和內聚力。最近，Lee等人在0.6%C-2%Si-1%Cr-0.4%Mo鋼中，淬火和在843K回火，使用三維原子探針分析不是簇就是在納米碳化物（~4納米）中存在的Mo。鋼中的磷含量可能引起鋼的回火脆性，在現有的鋼中，其磷含量低至0.002%。因此，推斷出納米級富Mo析出相可能是控制UFEG結構Mo鋼層離韌化的組織因素之一。以及過渡碳化物（2~4nm），富Mo析出相過于細小，不能作為空洞形核點。因此，認為富Mo析出相對韌性斷裂的影響較小。在843K退火過程中，富Mo析出相析出態的變化可能會增強UFEG基體的脆性斷裂應力，但是，需要進一步的詳細調查來澄清這一點。

研究了在773K溫鍛制取UFEG組織的0.4%C-2%Si-1%Cr-1%Mo鋼試樣，退火對其組織和力學性能的影響。得到了以下結果：

（1）843K退火對UFEG組織中球化碳化物顆粒分布影響不大，但對納米級富Mo析出有一定影響。

（2）843K退火后，屈服強度YS略有下降，抗拉強度幾乎沒有下降。此外，在較低的溫度下，拉伸塑性得到了提高。

（3）843K退火可在較低溫度下增強層離韌化。這可能是由于退火過程中納米富Mo相的析出態發生了變化。
