近年來，在熱連軋智能工廠建設的探索與實踐中，軋線的“無人駕駛”（自動軋鋼、一鍵軋鋼）理念深受推崇，可有效減少操作人員的頻繁干預，提升生產穩定性、生產效率與產品質量。目前，限制熱連軋“無人駕駛”的主要瓶頸為粗軋的翹扣頭、鐮刀彎以及精軋機架間跑偏等運行非對稱問題。熱軋運行非對稱會造成帶鋼楔形指標波動與整體中心線偏移，在薄規格軋制過程中極易產生機架間浪形，影響產品質量與成材率；同時，帶鋼翹扣頭、跑偏會造成表面與邊部損傷，并對軋輥、導衛等設備造成損害，嚴重時會引起機架間甩尾和堆鋼事故。目前生產過程中，非對稱控制依賴操作工憑經驗進行人工觀察與調節，缺乏準確的監測手段，操作難度大，控制精度和穩定性差。

通過近十年持續的研發投入，北京科技大學工程技術研究院（簡稱“北科工研”）已開發包含翹扣頭、鐮刀彎、機架間跑偏的系列非對稱在線測控技術，并實現穩定工業應用，能夠有效抑制運行非對稱問題，降低薄規格產品的甩尾率與廢鋼概率，提高軋制穩定性。

熱連軋運行非對稱測控技術，包括粗軋中間坯鐮刀彎、翹扣頭以及精軋機架間跑偏的在線檢測與自動控制系統，總體方案思路如圖1所示。

其中，鐮刀彎與翹扣頭檢測儀表，可根據現場條件靈活布置于粗軋機的入口或者出口；精軋機架間跑偏檢測儀表，也可以根據監控要求選擇安裝機架。檢測儀表人機界面放置于操作臺，用于實現非對稱運行狀態的人工監控與操作支持。同時，自動調平計算模型可以計算出建議輥縫調平值供人工操作采用，形成半自動控制；也可以通過相應的控制系統接口配置，自動下達輥縫調平值，實現全自動控制。

熱連軋運行非對稱測控技術，包括檢測系統與控制系統兩個方面，技術內容介紹如下。

熱連軋運行非對稱檢測系統主要工作原理為：通過安裝在粗軋機出入口（或精軋機架間）的工業CCD相機，當中間坯（或帶鋼）進入相機拍攝視野范圍時，咬鋼信號與基礎自動化級（一級）實時工藝參數及通過工作站傳輸至圖像處理服務器，過程自動化級（二級）設定參數通過以太網傳輸至服務器，根據咬鋼等信號觸發的相機邏輯控制，一級與二級工藝參數用于設置相機的拍攝參數，設置完成后，相機開始按照設定的頻率進行采樣，當中間坯（帶鋼）離開相機視野范圍時，停止拍攝；采集到的圖像通過網絡傳輸至服務器，服務器將采集到的圖像進行存儲和處理，得到中間坯的鐮刀彎、翹扣頭以及帶鋼的跑偏信息，并通過人機界面進行顯示，實現檢測功能。

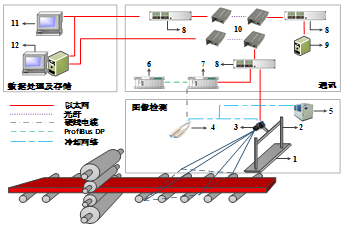

以鐮刀彎檢測系統為例，其硬件組成與系統布置見圖2。檢測系統硬件主要通訊模塊、圖像檢測及安裝平臺、數據存儲和輔系統等四部分構成。其中，通訊部分由西門子PLC、交換機、光轉及相應線纜組成，主要用于一級與二級工藝數據的傳輸及系統邏輯控制信號和圖像數據的傳輸；檢測部分主要由安裝平臺、相機安裝支架及工業CCD相機和鏡頭組成，主要用于中間坯圖像的拍攝及相機自由度調整；數據存儲部分主要由高性能服務器和顯示器組成，用于圖像數據處理、工藝數據的存儲和歸檔以及人機交互；輔系統主要包括熱檢和冷卻系統，前者用于熱源信號的檢測并作為相機控制信號的輸入，后者主要用于提供循環冷卻水，以保證相機的正常工作。

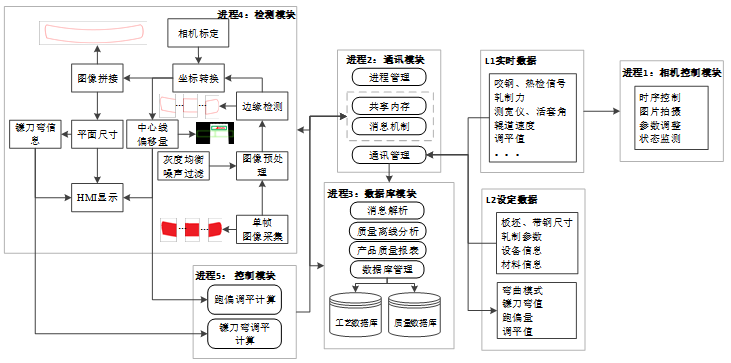

運行非對稱檢測系統的軟件部分主要包括相機控制程序、通訊程序、數據歸檔程序、檢測程序等部分組成，整體構架見圖3。其中，相機控制程序主要實現相機的參數設定和狀態監控；通訊程序完成多進程管理以及與軋線一級和二級的通訊管理，并為檢測模塊與數據庫模塊的線程間通訊提供平臺；數據歸檔程序完成檢測程序所需數據及測量結果的發送與接收，并對工藝數據庫和質量數據庫進行維護，最終實現檢測結果的離線分析與報表功能；檢測程序通過圖像處理，完成粗軋鐮刀彎和精軋帶鋼跑偏的檢測，并進行可視化動態展示。對于中間坯鐮刀彎圖像，需要將多張局部圖像進行拼接，得到中間坯整體輪廓圖像，才能提取到完整的鐮刀彎信息；對于翹扣頭與精軋帶鋼跑偏圖像，則不需要進行拼接，將采樣圖像進行實時處理，得到連續變化的中心線偏移點坐標，即中心線偏移量。

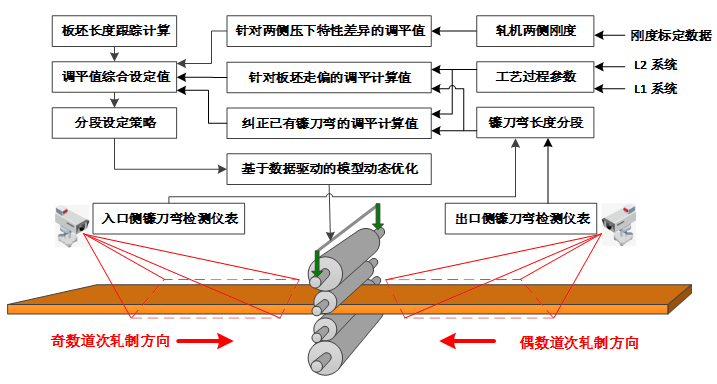

粗軋中間坯鐮刀彎自動控制模型，依據機架前、后的鐮刀彎檢測儀表獲得的中間坯鐮刀彎實測數據計算輥縫傾斜調整量，用以在下一道次開軋前自動設定下達。其技術路線如下圖所示：

a. 針對軋機兩側壓下特性差異的調平計算模型

依據軋機兩側剛度差進行變形過程彈塑性分析，基于彈跳方程和改進影響函數法建立輥系彈性變形計算模型，在此基礎上計算由兩側剛度引起的“輥系-軋件”系統的輥縫傾斜量，并進一步結合軋輥磨損、熱膨脹、輥縫自學習等因子計算調平補償值。

b. 針對板坯走偏的調平計算模型

通過輥系的彈性變形和軋件的塑性變形規律建立板坯走偏與出口板坯楔形及兩側軋制力偏差的關系，在此基礎上根據鐮刀彎檢測儀表獲得的道次入口板坯走偏數據，計算基于板坯走偏的鐮刀彎調平補償值，以消除道次入口板坯走偏造成的出口板坯楔形和鐮刀彎。

c. 糾正已有鐮刀彎的調平計算模型

通過鐮刀彎檢測儀表，得到本道次入口板坯兩側的相對延伸比例，根據體積不變原理，并結合三維塑性變形流動因子計算，可以預報得到道次出口板坯楔形和鐮刀彎程度，在此基礎上，通過輥系的彈性變形和軋件的塑性變形規律可以推導得到糾正已有鐮刀彎的調平計算模型。

d. 鐮刀彎分段策略與調平值綜合設定模型

設計對板坯全長鐮刀彎的分段策略，對各分段內分別基于軋機兩側剛度差、消除道次入口板坯走偏影響和糾正建立的鐮刀彎調平計算模型計算結果進行綜合，可以得到針對下一道次各個分段的鐮刀彎輥縫調平設定值。

e. 基于數據驅動的模型動態優化

通過T-S模糊模型，動態分析鐮刀彎控制效果，建立粗軋鐮刀彎生成過程的時變數學描述，動態優化特征功效系數，每道次軋制完成后，更新調平模型關鍵參數。

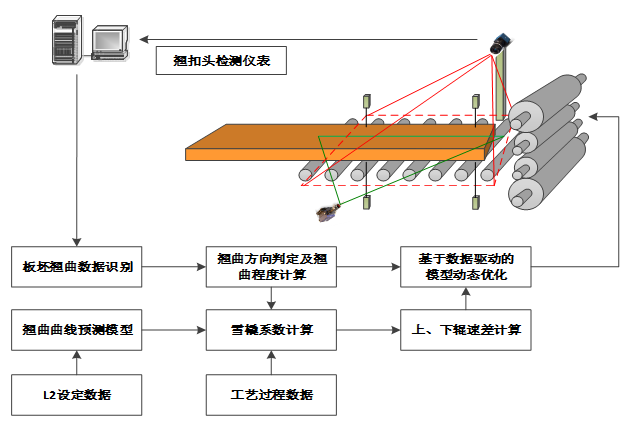

粗軋中間坯翹扣頭自動控制模型，依據機架前、后的翹扣頭檢測儀表獲得的道次間中間坯頭尾上翹或下扣程度，計算粗軋機上、下輥速差的調整量，在下一道次開軋前自動設定下達。其技術方案如下圖所示：

a. 翹曲曲線預測模型

采用顯式動力彈塑性有限元對中間坯軋制過程頭部翹曲形成機理進行仿真分析，并依據軋制變形理論，推導得到基于各影響因素如上、下工作輥直徑、工作輥線速度、工作輥摩擦系數等計算中間坯翹曲程度的翹曲曲線預測模型。

b. 雪橇系數設定模型

對翹扣頭檢測系統的實測數據進行識別，提取翹曲方向與程度特征數據，在此基礎上依據翹曲曲線預測模型以及異步軋制的后滑模型，計算雪橇系數設定值，并計算得到軋輥上下輥速差修正量，用于下一道次的設定，實現翹扣頭優化控制。

c. 基于數據驅動的模型動態優化

基于機器學習方法，通過采集翹扣頭實際檢測值與工藝過程參數控制，動態補償翹曲曲線預測模型、調整雪橇系數與上下輥速差計算值，提高模型計算精度以及針對工況干擾因素的適應性。

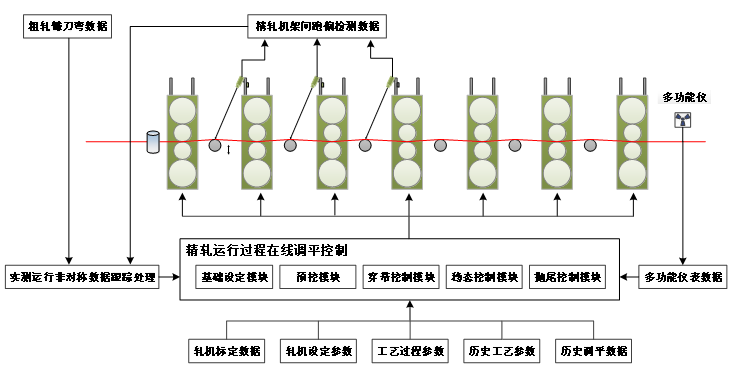

精軋機架間跑偏自動控制模型，依據精軋入口鐮刀彎、機架間跑偏以及出口多功能儀實測數據，針對預設定、穿帶、穩態及拋尾整個精軋運行過程實現調平值自動計算與動態下達。其技術路線如下圖所示：

a. 基于軋制單元的基礎設定模塊

根據軋機兩側壓下特性不同的輥縫調平值，通過自動計算軋機兩側剛度等非對稱壓下特性，計算兩側輥縫調平補償量。

b. 精軋調平預設定模塊

基于來料鐮刀彎實測數據與立輥位置信息的輥縫調平設定值。通過提取粗軋末道次鐮刀彎的模態與特征參數，并根據立輥開口度與偏移量預報精軋入口跑偏信息，計算調平預設定值，實現精軋咬鋼前的輥縫預擺，消除由來料因素造成的機架間跑偏。

c. 穿帶跑偏控制模塊

基于機架間跑偏實測數據的穿帶過程自動糾偏控制。以上一機架咬鋼信號作為觸發條件，通過機架間實時測量帶鋼頭部位置偏移數據，結合各機架軋制力、活套張力等工藝過程信息，計算得到下一機架的輥縫預控值，保障穿帶過程對中性。

d. 穩態軋制非對稱控制模塊

在穩態生產過程中的全機架自動糾偏控制。針對上游機架，利用機架間跑偏實測數據進行上一機架自動糾偏控制；針對下游機架，利用精軋F(tuán)7出口多功能儀測量的楔形、平坦度建立非對稱評價參數，并綜合各機架軋制力、活套張力等工藝過程信息，調整F4~F7機架輥縫調平值。

e. 拋鋼動態控制模塊

針對帶尾拋鋼過程的自動糾偏控制。通過粗軋鐮刀彎數據，以及精軋機架間跑偏實測數據動態計算下一機架的輥縫動態調整值，結合各機架軋制力、活套張力等工藝過程信息，實現帶尾偏移量的快速糾正，減少甩尾發生概率。

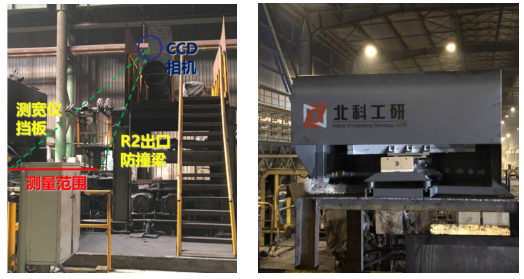

熱連軋運行非對稱測控系統在國內多條熱連軋產線進行現場應用并實現穩定運行，其在現場的安裝位置見下圖：

如上圖所示，鐮刀彎檢測設備安裝在粗軋R2出口防撞梁平臺上，精軋跑偏設備安裝在F2軋機出口，通訊部分安裝在地下線纜室，就地箱和冷卻設備安裝在檢測設備附近，服務器放置于二級機房，終端置于操作臺。

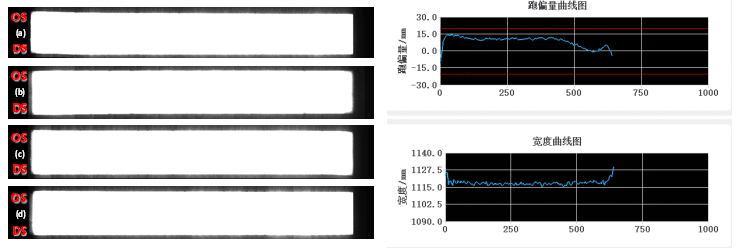

下圖為通過檢測系統獲取的測量結果，分別為在“3+3”軋制模式下R2第3道次的4種不同彎曲形狀的中間坯形狀，分別為OS側C型彎曲、DS側C型曲、S型彎曲和M型彎曲，以及精軋機組帶鋼跑偏和寬度的檢測值。實際現場應用證明，鐮刀彎和跑偏的檢測精度分別達到±3mm和±2mm以內。

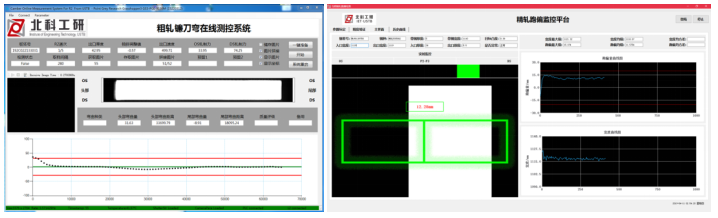

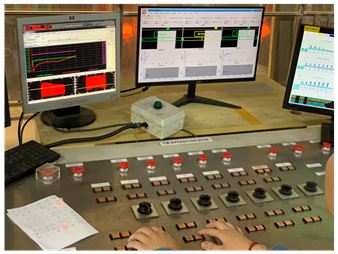

粗軋鐮刀彎和精軋跑偏主界面分別見圖9（a）、（b）。通過該人機界面可給出建議輥縫傾斜調整值，指導操作人員實施調平控制，如圖10所示。同時，系統可以投入自動調平控制模式，針對粗軋、精軋各個工序進行自動糾偏控制。

系統整體實施效果為：

1、針對粗軋鐮刀彎、翹扣頭以及精軋機架間跑偏，實現自動調平控制，人員工作模式從頻繁干預操作轉變?yōu)樯a(chǎn)監控為主。

2、有效提高全線非對稱質量的控制水平，減少粗軋中間坯頭尾偏移及翹曲。

3、有效抑制堆鋼、甩尾發生概率，減少由此造成的停機處理、設備維護時間，大幅度降低甩尾率，提高楔形命中率。
