轉爐終點碳氧積是轉爐冶煉的重要技術經濟指標，降低轉爐終點碳氧積意味著相同終點碳含量時，鋼水終點活度氧會降低，活度氧降低可以改善鋼水潔凈度、提高合金收得率、 降低生產成本。某鋼廠300t轉爐在完成強底吹系統改造后（底吹強度大于0.10m³/（min·t）），在爐役前期（1000爐以內）冶煉超低碳鋼時，轉爐終點碳氧積均值為0.0013，指標優于萊鋼4#轉爐的0.0023、遷鋼2#轉爐的0.0019、首鋼全爐役的0.0020、武鋼三煉鋼廠轉爐的0.0015~0.0018。本文通過對67爐超低碳鋼轉爐終點鋼水取樣研究，并結合理論計算，以驗證轉爐終點鋼水碳氧積為真實值。

試驗在300t頂?shù)讖?fù)吹轉爐冶煉超低碳鋼上進行，轉爐爐齡在1000爐次以內，頂吹采用變流量變槍位操作，底吹元件為外圈8個、內圈8個共16個底槍。

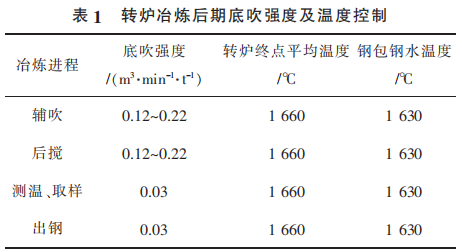

在頂吹供氧量達到總量的70%時，開始加大底吹惰性氣體流量，輔吹（剩余30%的供氧量）結束后，后攪1min啟動副槍TSO探頭測溫、定氧和取樣。出鋼時添加小石灰，并全程底吹氬氣，出鋼結束后關閉鋼包底吹，并對鋼包內鋼水進行測溫、定氧和取樣。吹煉后期底吹強度設定及鋼水溫度控制如表1所列。

轉爐終點碳含量采用直讀光譜法分析TSO鋼樣測定，終點活度氧、溫度由賀利氏的TSO探頭直接測定；鋼包鋼水的碳含量采用直讀光譜法分析鋼樣測定，活度氧、溫度由賀利氏的定氧探頭直接測定，通過復吹轉爐上安裝的煙氣分析儀測得轉爐內反應產生煙氣CO體積百分含量。

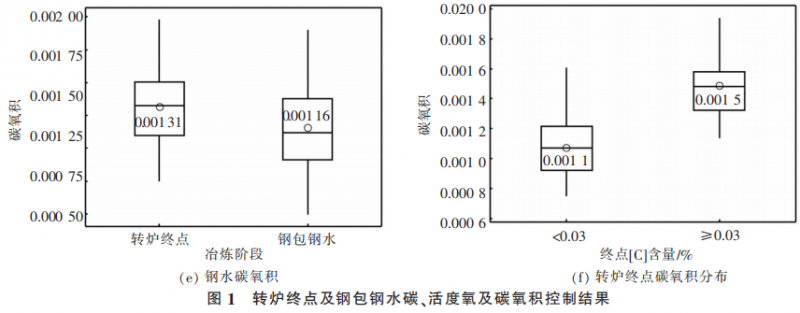

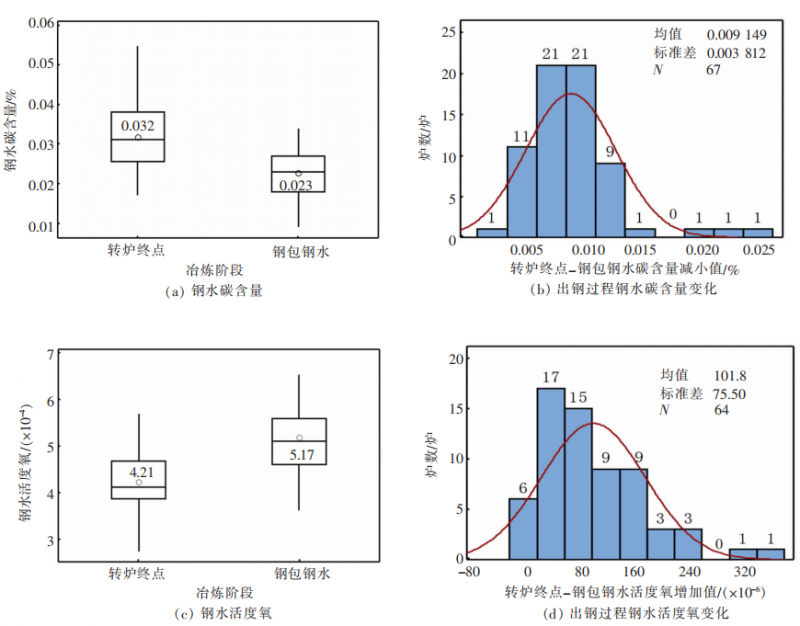

試驗爐次轉爐終點及鋼包鋼水碳、活度氧及碳氧積分布、含量如圖1所示，圖1中數據為平均值。

由圖1可知，轉爐終點碳的范圍0.017%~0.055%，均值為0.032%，所有試驗爐次出鋼過程中都存在著降碳的現象，范圍是0.002%~0.024%，均值為0.009%。轉爐終點活度氧的范圍是3.01×10-4~8.19×10-4，均值為4.21×10-4；95.5%（（64/67）×100% =95.5%）的爐次出鋼過程增氧，范圍是1×10-6~3.61×10-4，均值為1.01×10-4，大部分爐次出鋼過程氧含量增加。轉爐終點碳氧積的范圍是0.00075~0.00190，均值為0.00131，鋼包鋼水碳氧積的范圍0.00049~0.00190，均值為0.00116；當轉爐終點鋼水[C]＜0.030%時，轉爐終點碳氧積的均值為0.00110；當轉爐終點鋼水[C]≥0.030%時，轉爐終點碳氧積的均值為0.00150，可知隨著轉爐終點碳含量降低，轉爐終點碳氧積隨之降低。

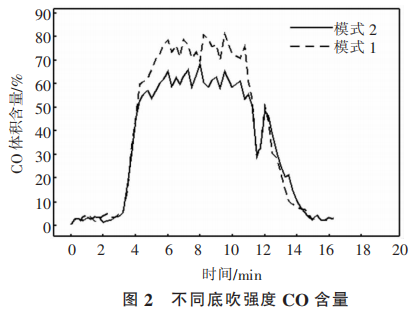

煙氣中CO體積分?jǐn)?shù)在底吹強度為0.05m³/（min·t）（模式1）及0.12m³/（min·t）（模式2）下，根據煙氣分析儀測得的鋼水吹煉過程中煙氣中CO含量，其變化情況如圖2所示。

由圖2可知，轉爐吹煉平臺期，隨著底吹強度由0.05m³/（min·t）提升0.12m³/（min·t）后，轉爐爐氣中的CO體積分?jǐn)?shù)由0升高至60%，對應的CO分壓也就相應由81.06kPa降低至48.64kPa。

轉爐終點碳氧平衡時，反應式為：

[C]+[O]=CO（g）

lgK=1168/T+2.07（1）

K=p（CO)/（w（C）·w（O））（2）式（1）、式（2）中：K為平衡常數；T為溫度，K；p（CO）為CO分壓與標準大氣壓的比值；w（C）·w（O）為熔池中的碳和氧的質量濃度，%。

1）當轉爐終點T1=1943K時，K1=467.74，綜合轉爐終點碳氧積為0.0013、K1值及式（2），可得p（CO）1=0.61；

2）當鋼包鋼水溫度為T2=1893K時，K2=489.78，綜合鋼包鋼水碳氧積為0.0011、K2值及式（2），可得p（CO）2=0.59。

從轉爐吹煉至終點到鋼水出鋼結束，隨著出鋼過程鋼水溫度降低，平衡常數K逐漸降低，無論按轉爐終點碳氧積還是鋼包鋼水碳氧積計算，都可得出當時的p（CO）約為46.64kPa。

當爐內鋼水反應平衡時，可將此時的環境看成理想的敞開容器，爐內氣體總壓為101.325kPa，根據CO體積含量占煙氣總量及道爾頓分壓定律，混合氣體的分壓與各氣體的體積含量比例成正比，可知當CO體積含量占爐內總氣體量的60%左右時，即p（CO）=0.60左右，可實現轉爐終點碳氧積為0.0013。而圖2煙氣分析儀測得吹煉平衡時CO體積含量也驗證了以上推斷的正確性。

脫碳反應屬于一級反應，各時刻的碳含量與時間呈指數關系，即

dc/dt=-k×t，C=C0exp（-k×t）（3）

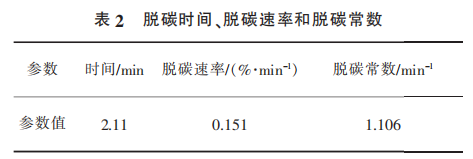

式（3）中：k為表觀脫碳常數min-1；dc為初始脫碳速率，%/min；dt為t時脫碳速率，%/min；t為時間，min；C為某時刻碳含量，%；C0為初始碳含量，%。根據式（3）求得在底吹強度為0.12m³/（min·t）輔吹時脫碳速率和表觀脫碳常數，見表2。

頂?shù)讖?fù)吹轉爐熔池內底吹氣體和脫碳形成的CO氣體混合氣體中的CO分壓為：

式（4）中：Q（CO），Q（Ar）分別為Ar及CO氣體的流量（標態），m³/s；p為總壓，101.325 kPa。由熔池內碳氧反應求得CO氣體的流量Q（CO）為：

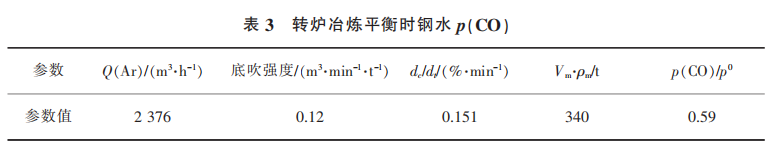

式（5）中：Vm為鋼液的體積，m³；ρm為鋼液的密度，kg/m³；M（C）為碳的摩爾質量，kg/mol；t為反應時間，min；w（C）為熔池碳含量，%。聯立式（4）和式（5），將表3中的脫碳速率和Vm、ρm數值代入式（4），可知底吹強度為0.12m³/（min·t）的p（CO）/p0為0.59，p0為標準大氣壓，101.325kPa，如表3所列。

鋼水混勻所需時間減少，碳氧反應更接近平衡狀態，鋼水在更低的碳含量下才處于過氧化狀態；鋼水在停止供氧后，繼續保持一定的底吹強度，p（CO）及鋼水活度氧會進一步降低。

1）某鋼廠300t轉爐爐役前期（1000爐）冶煉超低碳鋼在底吹強度為0.12m³/（min·t）時，可實現轉爐終點碳氧積均值為0.00131，鋼包鋼水碳氧積的均值為0.00116；在出鋼的過程中存在著降碳、增氧的現象。

2）根據理論計算及煙氣分析系統測得的轉爐吹煉至平衡時CO的體積含量為60%、即CO分壓為0.60，轉爐終點溫度為1943K時，可實現轉爐終點碳氧積為0.0013。

3）隨著底吹強度的提高，碳氧反應更接近平衡狀態，鋼水在更低的碳含量下才處于過氧化狀態，且鋼水在停止供氧后，繼續保持一定的底吹強度，CO分壓有進一步降低的趨勢。
