一、技術產品名稱與技術提供單位
技術產品名稱：繞組式永磁耦合調速器
技術產品提供單位：江蘇磁谷科技股份有限公司
二、技術產品適用領域
機械行業、電機控制節電領域
三、主要技術原理與指標
技術原理：

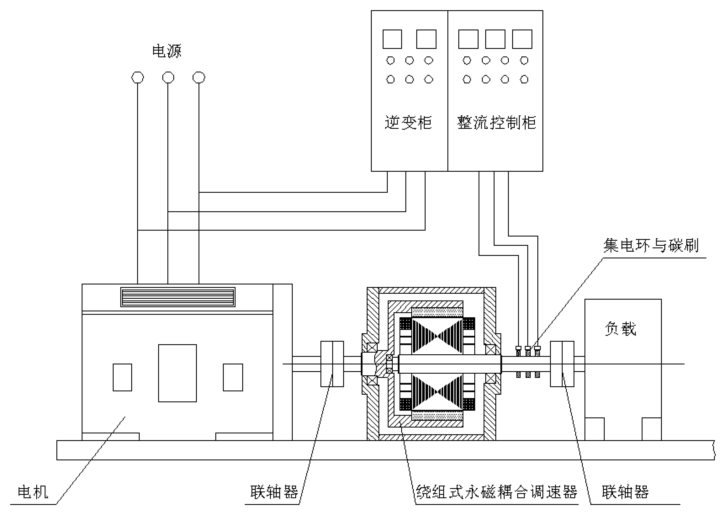

繞組式永磁耦合調速器是由永磁轉子、繞組轉子以及控制系統組成的非接觸永磁傳動設備。永磁外轉子與繞組內轉子有轉速差時，在繞組中產生感應電動勢；控制繞組中感應電流大小，實現調速和軟起功能。設備原理圖見圖1所示，結構（簡）圖見圖2所示。
傳遞動力的同時，將轉差功率轉變成電能引出回饋到用電端再利用，高效、節能，徹底解決了其他轉差調速類設備的溫升問題。
圖1 設備原理圖
圖2 結構（簡）圖
技術指標：
（1）功率范圍：1.5kW～5000kW；
（2）配套電機極數：2、4、6、8、10、12等；
（3）調速范圍：0～99%；
（4）振動：≤2.8mm/s；
（5）效率：96%～98%。
四、典型應用案例和實施績效
應用單位：新余鋼鐵股份有限公司燒結廠
案例名稱：新余鋼鐵股份有限公司燒結廠6#7#8#環脫硫風機（710kW）節能改造項目
實施前：改造前，原有電機與風機之前采用剛性連接，依靠擋風板進行功率調節，節電率較小，未能起到大幅度的節能效果，原有用電約為改造后用電的1.38倍。
改造內容：采用江蘇磁谷科技3臺710kW永磁耦合調速器取代原有剛性聯軸器，利用繞組永磁耦合調速取代原有依靠擋風板進行功率調節，項目總投資共267.9萬元。詳見下圖：

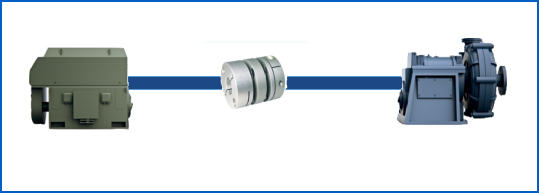

改造前設備連接示意圖

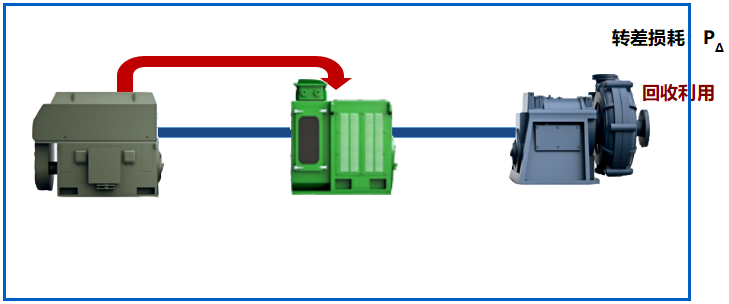

改造后設備連接示意圖
實施后：
使用江蘇磁谷科技股份有限公司的繞組式永磁耦合調速器，替換原有的擋風板調節。使用期間，運行狀況穩定，溫升、振動值皆低于標準，操作簡單、方便，調速快速、精確，柔性啟動降低了電機的啟動電流，減小運行時的振動和噪音。轉差功率得到全部回收利用，使用后節能率大于37%，大大節約了生產成本。因該永磁調速器無機械調速機構無冷卻裝置，所以維護量少且功率低，全調速范圍內效率始終保持在97%以上。
項目績效：
改造后年節電量為489.3萬kWh，綜合年效益合計為302.59萬元，投資回報期約11個月。
