一、技術產品名稱與技術提供單位
技術產品名稱：TRSLPM系列無齒輪雙永磁電機兩級壓縮一體式主機
技術產品提供單位：蘇州通潤驅動設備股份有限公司
二、技術產品適用領域
本產品為螺桿空氣壓縮機核心關鍵部件，適用于螺桿空氣壓縮機領域，應用于滿足主機技術指標，功率在37kW～250kW，壓力范圍在6bar～10 bar、流量在6.8 m3/min～57.4 m3/min的相關空氣壓縮機整機產品。整機產品可廣泛應用于鋼鐵、化工、建材、電力、紡織、造紙、機械、電子等行業，沒有特定的限制，是屬于一種通用性強、易推廣的產品。
三、主要技術原理與指標
技術原理：
產品主要由兩級螺桿壓縮機機體和兩個永磁電機構成，利用電機將輸入的電能轉變?yōu)檗D(zhuǎn)動的機械能，帶動與電機軸連接的螺桿，使陰陽螺桿轉子對空氣進行兩級壓縮，將機械能轉變?yōu)闅怏w壓力能的裝置。
（1）將兩臺永磁電機分別作為雙級螺桿壓縮機主機每一個壓縮級的驅動部件，根據壓縮機負載情況調節出最佳轉速的驅動電機，降低能耗，解決異步電機驅動和齒輪驅動效率低下的缺點；
（2）采用兩對螺桿轉子及其驅動兩對螺桿轉子的兩個永磁電機為水平方向左右布置的臥式結構，重心較低，固定方便，穩定性佳;
（3）本項目的雙級壓縮螺桿主機采用一體式結構，永磁電機直接驅動轉子，減少機械故障率、降低機械噪音、降低成本、提高效率、使結構緊湊、縮小了占地面積。
（4）兩對螺桿轉子安裝于同一機體內的兩個型腔中，兩個型腔通過與其一體鑄造的管道連接，減少管路的設置，避免發生堵塞、漏油或氣體泄漏等問題，提高運行效率。

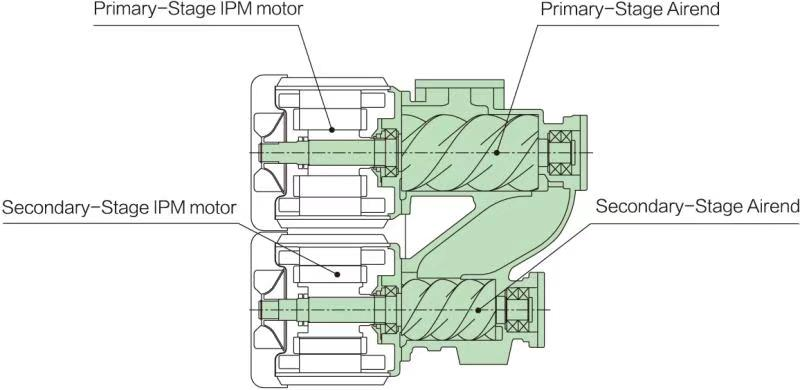

無齒輪 雙永磁電機 雙級壓縮
GearIess Two-IPMmotors Two-stage screw
技術指標：
主機比功率滿足1級能效指標；永磁電機效率符合國家能效2級指標；噪聲聲壓級不超過88dB（A）；永磁電機總標稱功率范圍37kW～250kW、排氣壓力范圍6bar～10bar、流量范圍6.8m3/min～57.4m3/min。
四、典型應用案例和實施績效
應用單位：常熟市琴達針織印染有限公司。
建設內容：1臺110kW空壓機，改為同功率雙級雙驅永磁變頻空壓機（1臺套，通潤驅動主機）。
投資： 32.92萬元（其中本公司主機含稅價7.8萬元）。
項目績效：改造前每小時用電98kWh，改造完后，每小時用電70kWh，節能率29%，投資回收期約18個月。
