磷元素在鋼材中的作用

1.1 磷的不良影響

鐵礦石中的磷經鐵水進入鋼中，一般來說磷是有害元素。磷雖能使鋼材的強度、硬度增高，但引起塑性、沖擊韌性顯著降低。特別是在低溫時，它使鋼材顯著變脆，這種現象稱"冷脆"。冷脆使鋼材的冷加工及焊接性變壞，含磷愈高，冷脆性愈大，故鋼中對含磷量控制較嚴。高級鋼：P＜0.025%；鋼：P＜0.04%；普通鋼：P＜0.085%。

1.2 磷的有益作用

磷元素的固溶強化及冷作硬化作用很好，與銅聯合使用，提高低合金高強度鋼的耐大氣腐蝕性能，但降低其冷沖壓性能，與硫、錳聯合使用，改善切削性，增加回火脆性及冷脆敏感性。

磷元素可提高比電阻，且由于容易粗晶而可使矯頑力和渦流損失降低，于磁感而言，隨著磷含量增加，在弱中磁場下鋼的磁感應強度會提高，含磷硅鋼的熱加工也并不困難，但由于磷會使硅鋼具冷脆性，磷含量不能高于0.15%（如冷軋電機用硅鋼含磷量為0.07～0.10%）。

日本鐵水脫磷工藝的發展歷程

1983年，川崎鋼鐵（現JFE鋼鐵）進行Q-BOP轉爐鐵水脫磷試驗，利用Q-BOP的強烈攪拌能力，底吹氧氣和CaO粉末。鐵水（1370℃、4.5%碳、0.2%硅、0.40%錳、0.14%磷、0.02%硫）脫磷后的成分為3.7%碳、微量硅、0.30%錳、0.010%磷和0.010%硫，處理時間為3min，使用20kg/t氧化鈣、3kg/t氟化鈣和6Nm³氧氣，鐵水溫度沒有下降。然而，在沒有氟化鈣的情況下，很難維持P₂O₅和Fe_tO的含量。

1979年，新日鐵公司（現日本制鐵）實現了SMP工藝（最少爐渣精煉工藝）的商業化。該工藝先將鐵水脫硅，然后在轉爐內脫磷，從而降低了渣量。

1983年，神戶制鋼將“鐵水預處理爐”商業化，利用LD轉爐作為指定的脫磷和脫硫容器。住友金屬（現日本制鐵）于1987年開發了SRP工藝（簡單精煉工藝、渣回收工藝），即脫硅鐵水和脫硫鐵水分別在兩個轉爐內進行脫磷、脫碳，脫碳渣可回收到脫磷轉爐中利用。

1989年，新日鐵公司（現日本制鐵）名古屋廠將一種名為“LD-ORP”（優化精煉工藝）的工藝商業化。該工藝先通過底吹石灰石粉去除鐵水中的磷，然后再底吹蘇打灰脫硫。2000年，新日鐵公司（現日本制鐵）室蘭廠又開發了MURC（多精煉轉爐），將脫硫后的鐵水和廢鋼放入轉爐脫硅、脫磷，排渣后脫碳，如圖1所示。

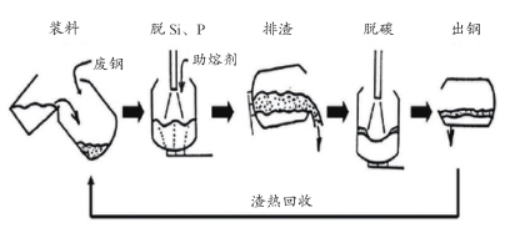

圖1  MURC（多精煉轉爐）工藝概述

JFE鋼鐵商業化了DRP工藝（雙渣精煉工藝），如圖2所示，將鐵水和廢鋼送入轉爐進行脫硅，脫硅后排出富含SiO₂的爐渣，再進行鐵水脫磷。硅氧化產生的熱量可用于熔化廢鋼，排出富含SiO₂的爐渣可降低CaO消耗。此外，還可以采用DRP工藝生產超低磷鋼。

圖2  JFE鋼鐵開發的（DRP工藝概述

我國鐵水脫磷工藝的發展

鐵水預脫磷處理可分為氧化脫磷和還原脫磷，目前國內各鋼廠普遍采用氧化脫磷工藝。脫磷方法常用的有兩類：一類是在鐵水包或魚雷罐中進行脫磷；另一類是在轉爐內進行鐵水脫磷預處理。目前我國鋼鐵企業主要通過轉爐常規冶煉工藝、SGRS工藝、雙聯法“全三脫”工藝、KR法“全三脫”工藝、鐵水包復合噴吹“三脫”、魚雷罐噴吹等方式進行鐵水脫磷。

3.1 轉爐常規冶煉工藝

鐵水磷含量是衡量鐵水條件的重要指標之一，對于絕大多數鋼種而言，磷是一種有害元素，因此要求盡量降低轉爐冶煉終點磷含量。鐵水中磷含量越高，轉爐冶煉工序操作越復雜，生產難度越高，因而會增加生產成本。不同磷含量的鐵水條件，直接影響到轉爐煉鋼工序輔料消耗、鋼鐵料消耗、終點氧含量、終渣含量、成分命中率等多項重點技術經濟指標。國內大多數頂?shù)讖?fù)吹轉爐采用單渣法脫磷，高磷含量鐵水采用雙渣法脫磷，脫磷率可達到85%以上。

3.2 雙聯法“全三脫”工藝

首鋼京唐鋼鐵聯合有限責任公司煉鋼廠是國內第一個以全三脫冶煉模式為主的煉鋼廠，鐵水100％在KR脫硫站進行脫硫處理，然后在脫磷轉爐進行脫硅和脫碳處理，最后在脫碳轉爐進行脫碳處理，將原來轉爐冶煉一步就可以完成的操作改為三步完成，生產流程如圖3所示。全三脫冶煉的目的是通過分工序操作解決煉鋼標準化操作的問題，進而降低煉鋼成本，也就是通過全三脫冶煉平臺建立一個低成本高品質潔凈鋼的生產平臺。雙聯法“全三脫”工藝特點是在最佳的熱力學條件下單獨進行脫硫、脫硅、脫磷、脫碳等反應，大幅度提高反應效率，達到提高生產效率、降低生產成本和提高鋼水潔凈度的目標。

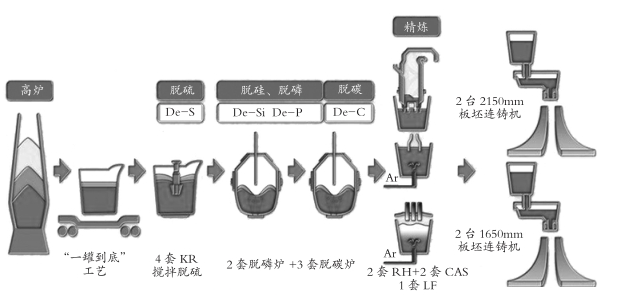

圖3 煉鋼“全三脫”生產工藝流程

寶鋼BRP技術也屬于“全三脫”工藝，該工藝特點：

（1）采用鐵水高效脫硫工藝和廢鋼處理技術，嚴格控制轉爐回硫；

（2）采用轉爐脫硅、脫磷工藝，實現高碳脫磷；

（3）釆用脫碳爐少渣冶煉工藝，避免爐渣污染；

（4）高碳出鋼，真空下冶煉低碳鋼，避免鋼水過氧化；

（5）減少渣量，脫碳爐渣作為脫磷劑返回脫磷爐。

3.3 SGRS工藝

2010年底，首鋼總公司開始在首鋼遷鋼公司和首鋼首秦公司進行“留渣-雙渣”的工藝技術開發與預試驗。該工藝的生產流程如圖1所示，主要包括以下環節：轉爐冶煉結束出鋼后將爐渣留在爐內，對爐底液態渣進行充分固化及人工確認固化效果后，裝入廢鋼和鐵水，進行脫磷階段吹煉，脫磷結束后進行倒渣操作，然后進入脫碳階段的吹煉，吹煉結束后出鋼、留渣，并以此循環往復。

該工藝的基本原理為：利用低溫有利于脫磷反應的熱力學基本原理，在轉爐吹煉終點，由于溫度較高，鋼水中磷含量較低，爐渣已經不具備脫磷能力，轉爐終渣留在爐內，在下一爐吹煉前期由于溫度較低，鐵水中磷含量較高，爐渣重新具備脫磷能力；隨著吹煉進行，在溫度升高至對脫磷不利前倒出部分爐渣，之后進行再造渣進行脫碳階段的吹煉。該工藝重復利用了上爐留渣，能夠降低石灰、輕燒白云石消耗，因此產生的渣量降低；同時由于在轉爐出鋼結束后爐渣留在爐內，避免了常規工藝因倒渣而導致的轉爐內殘鋼隨爐渣倒出引起的鋼鐵料損失。根據該工藝能夠顯著減少煉鋼渣量的特點，首鋼將其簡稱為SGRS工藝（Slag Generation Reduced Steelmaking）。

3.4 KR法鐵水“三脫”工藝

KR機械攪拌法是由新日鐵公司（現日本制鐵）發明采用的，特點是動力學條件優越，主要功能用于脫硫。該工藝將澆注耐火材料并經過烘烤的十字形攪拌頭浸入鐵水包熔池一定深度，借其旋轉產生的漩渦，將經過稱重的脫硫劑由給料器加入到鐵水里，使氧化鈣粉劑在不斷地?cái)嚢柽^程中與鐵水中硫充分接觸反應，達到脫硫的目的。

在KR法脫硫站基礎上，采用鐵水“三脫”技術，只需增加一套氣動上料和下料系統且鐵水包要加高或加粗。目前國內只有馬鋼新區2007年從日本引進該工藝，設備投產驗收時，只進行了鐵水“三脫”設備驗收。由于驗收時出現部分設備故障、溢渣、處理周期長等諸多情況，且品種鋼對“三脫”鐵水沒有需求，目前馬鋼已停止KR法鐵水“三脫”工藝應用。

3.5 復合噴吹“三脫”

目前，國內少部分特鋼生產企業在使用復合噴吹“三脫”工藝。該脫磷工藝鐵水噴粉處理站主要由儲粉噴吹、扒渣測溫、鐵水包傾動罐車、除塵四個部分組成。復合噴吹“三脫”是將造渣劑和氧化劑通過噴槍噴吹至鐵水包中，還可噴吹進一部分氧氣，該工藝具有鐵水反應充分、反應時間短、降溫小、自動化程度高的特點，處理后的鋼水磷含量可達到≤0.02%，極大的減少轉爐脫磷負擔。

3.6 魚雷罐鐵水脫硫脫磷

目前，國內只有極少數鋼廠采用魚雷罐鐵水脫硫脫磷，主要有以下幾種形式：

一種是向罐內加入蘇打和氧化劑脫磷，加入方式為噴入蘇打灰配合添加燒結礦脫磷或頂加蘇打灰配合氧氣攪拌脫磷。噴吹蘇打粉工藝的特點是：蘇打粉熔點低，流動性好；界面張力小易與渣鐵分離，使渣中鐵損?。粚?shí)現同吋去除硫磷；但對耐火材料侵蝕嚴重；有氣體污染。另一種是噴吹石灰粉和氧化劑的粉料也可實現同吋脫磷與脫硫。

鐵水脫磷工藝的特點及發展趨勢

綜上所述，筆者認為鐵水脫磷工藝的特點及發展趨勢如下：

（1）與在鐵水包中進行鐵水預處理相比，在轉爐內進行脫磷預處理的優點是轉爐的容積大、反應速度快、效率高、可節省造渣劑的用量，吹氧量較大時也不易發生嚴重的噴濺現象，有利于生產超低磷鋼，尤其是中高碳超低磷鋼。

（2）SGRS工藝雖然煉鋼渣量少，但與常規工藝相比，由于增加了爐渣固化和脫磷結束后倒渣的時間使得轉爐生產周期延長；KR法鐵水“三脫”工藝由于反應劇烈，形成大量泡沫渣，極易出現溢渣，且處理周期長；因此，行業均未大范圍應用。

（3）從國內外新建鋼廠和部分老廠采用鐵水脫磷工藝的情況來看，轉爐仍是鐵水脫磷最好的容器，更好的利用轉爐進行鐵水脫磷技術攻關，提高脫磷率仍是未來發展方向。鋼鐵企業應該根據鐵水成分、工藝流程、脫磷成本及生產節奏等合理選擇適合不同鋼種生產的鐵水脫磷工藝。
