一、技術產品名稱與技術提供單位
技術產品名稱：深度利用工業煙氣余熱消除有色煙羽技術
技術產品提供單位：南京圣諾熱管有限公司
二、技術產品適用領域
本技術適用于鋼鐵、化工、建材、電力、造紙、機械等工業行業的有色煙羽治理。
三、主要技術原理與指標
技術原理：

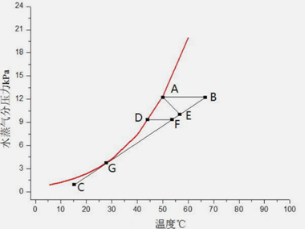

圖1 有色煙氣治理原理圖
圖中紅線表示煙氣中的飽和水蒸氣分壓隨著溫度變化的曲線，在降溫降壓的擴散過程中，煙氣中的水蒸氣會析出，產生有色煙羽。
紅線左邊為出現有色煙羽區域，紅線右邊為無可視煙羽區域，其中A點表示脫硫塔出口煙氣狀態點，B點表示采用加熱技術后煙氣狀態點，C點表示消除有色煙羽的環境狀態點， D點表示采用純冷凝技術后煙氣狀態點，F(xiàn)點表示采用煙氣冷凝再加熱技術后煙氣狀態點。
1.加熱技術
（1）MGGH技術是一種高效管式熱媒體換熱器, 將脫硫塔前煙氣降溫，煙氣與MGGH煙氣冷卻器中的熱媒水換熱，經換熱后的熱媒水進入脫硫塔后的煙氣再熱器，將煙氣換熱升溫后排放，該技術有助于提高煙氣擴散效果，達到消除有色煙羽的目的，其工藝流程如圖2所示。

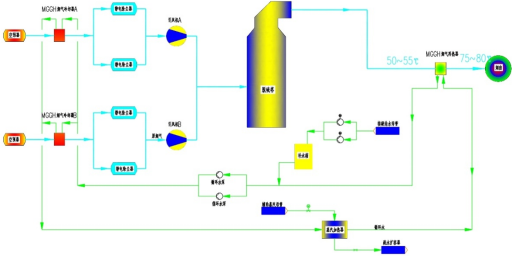

圖2 MGGH 工藝流程示意圖
（2） HGGH技術是以熱管為核心的具有高效傳熱性能的傳熱技術，它通過密閉真空管殼內工作介質的相變來傳遞熱量，具有傳熱能力大、速度快、效率高的特點。HGGH將進入脫硫塔前原煙氣降溫所獲熱量用以加熱脫硫塔出口凈煙氣溫度，凈煙氣通過升溫有助于提高煙氣擴散效果，達到消除有色煙羽的目的，常用整體式HGGH技術如圖3所示。

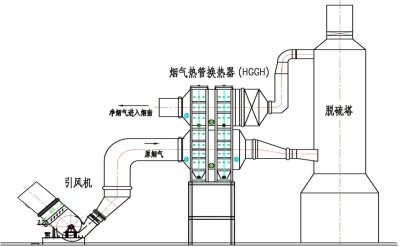

圖3 整體式HGGH示意圖
2.冷凝再加熱技術
冷凝再加熱技術結合了冷凝技術與加熱技術的優點，從技術上解決了一些氣候濕潤地區的有色煙羽現象，而且兼顧了中國北方大部分地區缺水嚴重的狀況。利用冷凝技術在減少濕煙氣含水量的同時，可以將冷凝水用于脫硫系統，減少水資源消耗，再利用加熱技術并基于當?shù)氐臍夂驐l件，將含濕量降低后的煙氣升到較低的溫度即可解決有色煙羽問題。

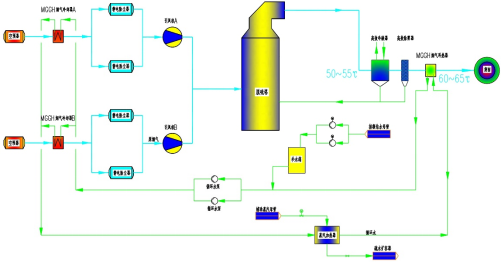

圖4 煙氣冷凝+加熱工藝流程示意圖
技術指標：
（1）降溫：煙氣冷卻器將原煙氣溫度從120~160℃下降到80~100℃，節約熱量可作多用途。
（2）升溫：煙氣加熱器將脫硫塔出口煙氣溫度提升至65℃以上，消除有色煙羽。
（3）煙氣冷凝SO3脫除率：煙氣中脫除效率50%~85%。
（4）煙氣冷凝節水：回收煙氣中水分20~40%。
四、典型應用案例和實施績效
以日照鋼鐵1×600㎡燒結機燒結煙氣脫硝、減白、脫硫提效工程為例。
實施前：脫硫塔器入口煙溫度120~160℃，過高的排煙溫度損失大量熱量，消耗大量脫硫塔工藝水，有色煙羽現象影響廠區及周邊環境。
實施后：顯著回收煙氣余熱，減少脫硫塔降溫水耗，將脫硫塔后的濕煙氣提高到65℃以上進入煙囪，達到了消除有色煙羽的目的。
節水效益：可回收煙氣中20%的水分，部分時段可實現脫硫系統零水耗，收集水可直接回收利用，節水量可達~50t/h，有效節約水資源。
污染物的協同脫除：進一步降低煙氣中的SO3、煙塵、可溶性鹽等污染物，實現多污染物聯合脫除?？蛇^濾顆粒物脫除12.6kg/h、液滴脫除0.12kg/h、SO3脫除65kg/h，全年脫除顆粒物100t，脫除液滴0.96t，脫除SO3 520t。
