一、技術名稱：中厚板不清根高效焊接技術
二、技術類別：減碳技術
三、所屬領域及適用范圍：機械、船舶、橋梁及海洋工程裝備等四、該技術應用現狀及產業化情況
中厚板拼板焊接結構在機械、船舶、橋梁及海洋工程裝備等方面應用廣泛，約占全部鋼構的 30%~40%。傳統焊接方法采用半自動火焰或數控等離子設備開坡口、藥芯焊絲氣保焊打底、埋弧焊填充及碳弧氣刨清根，具有效率低、工期長、浪費焊材、勞動強度大等不足。
中厚板不清根高效焊接技術可實現不清根全熔透板對接，簡化了傳統焊接工序，與傳統焊接相比可減少電耗和耗材 30%以上，提高生產效率 30%以上，具有高效率、低成本、低排放、綠色環保等優點。目前，該技術已在港口機械及船舶行業有了一定規模的應用，應用效果良好。
五、技術內容
1. 技術原理
通過適當控制坡口加工精度、合理控制裝配間隙和采用改進焊接工藝技術流程，提高了焊接工藝技術的現場適用性，實現了中厚板不清根、全熔透、高質量對接。該工藝技術的實施避免了傳統焊接工藝流程中存在的碳刨清根、打磨等工序，減少碳弧氣刨和打磨產生的煙塵、有害氣體、弧光及噪聲等污染，從而減少碳弧氣刨過程中電極的碳排放和電能消耗，并可減少打磨過程中的原料損耗。
2. 關鍵技術
（1） 坡口加工精度與裝配間隙設計技術
采用中厚板不清根高效焊接技術進行中厚板拼接前，需檢查鋼板坡口平面度和垂直度，對有凸起或凹陷的坡口面局部進行處理；通過大量工藝試驗摸索與現場驗證，確定中厚板拼接裝配間隙要求、范圍以及不同板厚適用的焊接參數。
（2） 焊接工藝技術優化
該技術采用小電流實心焊絲氣保焊打底，可適當降低坡口加工精度與裝配間隙要求；采用小電流正面埋弧焊，可避免焊道熔穿，保證根部熔合質量；采用較大電流埋弧焊（根據板厚），實現背面焊道全熔透，進而實現了中厚板不清根的高質量對接。
3. 工藝流程
（1）中厚板 8~12mm 的 I 型坡口焊接新工藝

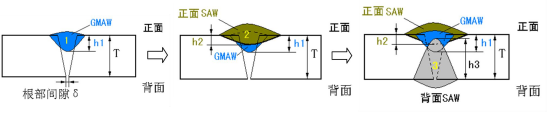

在完成坡口清理與裝配后，采用小電流實心焊絲氣保焊打底，小電流正面埋弧焊，背面根據板厚采用不同的大電流埋弧焊施焊，如圖1 所示。
圖 1 中厚板 8～12mm 的 I 型坡口焊接工藝流程圖

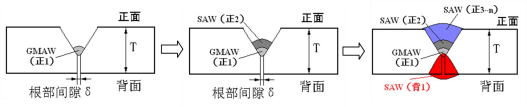

根據I 型坡口新方法原理，對 Y 型坡口大鈍邊采用不清根焊接工藝方法。獲得了在不等間隙、不同鈍邊下不清根焊接方法及工藝參數， 如圖 2 所示。
圖 2 大厚板 14mm 以上 Y 型坡口焊接工藝流程圖
六、主要技術指標
1. 實現中厚板 8~12mm 的I 型坡口不清根焊接；
2. 實現大厚板 14mm 以上Y 型坡口大鈍邊不清根焊接；
3. 可減少焊材使用量、電能消耗量 30%以上；
4. 焊接過程可減少打磨量 60%以上；
5. 中厚板全熔透拼板合格率可達 95%以上。
與傳統制作工藝相比，拼板合格率基本不變。
七、技術鑒定情況
該技術已獲得國家發明專利 2 項，實用新型專利 1 項。
八、典型用戶及投資效益
典型用戶：機械、船舶、橋梁及海洋工程裝備制造等企業。
典型案例 1
項目名稱：PSA 新加坡岸邊集裝箱起重機項目
項目規模：每年生產 200 臺岸橋起重機。建設條件：具有中厚板件焊接需求。主要建設內容：完成中厚板材不清根焊接。主要設備：2 臺切割設備、1 臺機加工設備、20 臺焊接設備。項目投資約 350 萬元， 年減少碳排放約 2219 tCO2，以設備折舊期為 10 年計算，碳減排成本約為 150～350 元/tCO2。項目年節約制造成本為 530 萬元，項目投資回收期為 1 年。
典型案例 2：
項目名稱：洋山自動化碼頭軌道吊與輪胎吊項目
項目規模：每年生產 300 臺岸橋起重機。建設條件：具有中厚板件焊接需求。主要建設內容：完成中厚板材不清根焊接。主要設備：2 臺切割設備、1 臺機加工設備、20 臺焊接設備。項目投資約 350 萬元， 年減少碳排放為 936tCO2，以設備折舊期為 10 年計算，碳減排成本約為 150～350 元/tCO2。項目年節約制造成本為 240 萬元，項目投資回收期為 1.5 年。
九、推廣前景和減排潛力
中厚板不清根高效焊接技術在機械、橋梁、船舶、大型鋼結構及海工裝備相關領域具有較好的應用前景。預計未來 5 年，該技術在中厚板焊接領域推廣比例可達 60%，項目總投資將達到 10 億元，可形成的年碳減排能力達 51 萬 tCO2。
