一、技術名稱：鐵合金冶煉專用炭電極替代電極糊技術
二、技術類別：減碳技術
三、所屬領域及適用范圍：鋼鐵行業 鐵合金等工業礦熱爐冶煉四、該技術應用現狀及產業化情況
2015 年，我國鐵合金生產能力約 5700 萬t，產量約 3600 萬t，鐵
合金電爐數量 5122 座，年消耗電極糊超過 100 萬t。電極糊在使用過程中不僅消耗大量電力，而且排放大量煙氣，對大氣造成嚴重污染。在冶煉鐵合金、電石、黃磷等產品的礦熱電爐中采用炭電極取代電極糊，，既可節約電力，又避免了煙氣排放，具有較好的經濟和環保效益。目前，該技術現已在山東、四川等地工業企業應用。
五、技術內容
1. 技術原理
礦熱爐是使用炭電極或電極糊冶煉爐料，將電能轉化為熱能的冶金設備。電極糊在生產過程中沒有經過焙燒，在使用過程中需要使用電力進行自焙，而炭電極在使用前已進行焙燒，使用時將公母扣連接使用即可，無需使用電力，可同時減少電能消耗和污染物排放。同時， 由于炭電極電阻比電極糊低，使用過程中節電效果明顯。鐵合金冶煉使用專用炭電極代替電極糊，可節約電力，節省物耗，有效減少二氧化碳和污染物排放。
2. 關鍵技術
（1） 炭電極添加劑的配方設計技術
鐵合金冶煉專用炭電極主要由石墨碎、電煅煤、煅后石油焦及粘合劑和添加劑組成。該技術將炭黑二次料作為炭電極添加劑使用，在不影響炭電極電阻率等理化指標的提前下，可增加電極強度和抗氧化性，滿足鐵合金冶煉專用炭電極的要求。
（2） 成型工藝參數控制技術
成型是炭電極制造的關鍵工序，炭制品內部裂紋主要產生在制品成型階段。該技術綜合考慮影響成型的因素（粘結劑用量、糊料和模具溫度、振動時間、激振力、振幅、頻率及產品規格和季節即環境溫度等），采取合理的工藝參數，確保了產品質量穩定。
（3） 焙燒溫度控制技術
溫度控制是炭電極焙燒的關鍵，其控制精度直接影響炭電極的質量。采用焙燒自動控制技術，在焙燒過程中實時采集現場的火焰溫度、炭電極溫度、煙氣溫度、負壓、燃料開度等現場數據，自動控制燃料噴嘴的開度，確定火道溫度，準確控制當前溫度與目標溫度的偏差， 確保焙燒質量。
3. 工藝流程

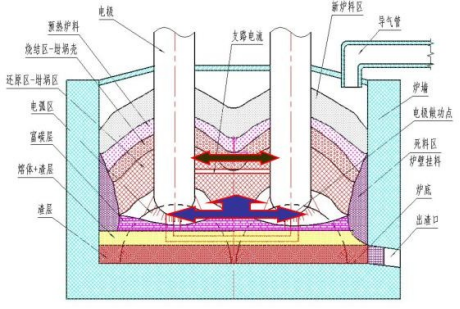

鐵合金冶煉專用炭電極替代電極糊技術的原理圖見圖1。
圖 1 鐵合金冶煉專用炭電極替代電極糊技術原理圖
六、主要技術指標
1．電阻率：33.6 μΩ·m；
2．體積密度：1.63g/cm3；
3．灰份：1.46%；
4. 抗折強度：7.6MPa；
5. 楊氏模量：5.35GPa；
6．熱膨脹系數：3.5×10-6/K。
七、技術鑒定情況
該技術獲得國家授權發明專利 1 項，并于 2011 年通過過河北省科技廳成果轉化服務中心的成果鑒定。
八、典型用戶及投資效益
典型用戶：山東永鑫集團興源鈦業有限公司、四川龍蟒礦冶有限責任公司等。
典型案例 1
案例名稱：山東永鑫集團興源鈦業有限公司電爐技改項目
建設規模：年產鈦鐵合金 7 萬 t。建設條件：適用于鐵合金礦熱爐冶煉，無特殊要求，主要針對大中型礦熱爐。主要建設內容：改造爐頂及炭電極吊裝與送電銅瓦設備。主要設備為行車、配電設施改造、使用電極配套設施等。項目總投資 1000 萬元，建設期為 6 個月。年碳減排量約 1 萬 tCO2，碳減排成本為 80～120 元/tCO2。產生經濟效益300 萬元，投資回收期約 3.3 年，改造完成后可連續運行 10 年。
典型案例 2
案例名稱：四川龍蟒礦冶有限責任公司電爐改造項目
建設規模：年產鈦鐵合金 6 萬 t。建設條件：適用于鐵合金礦熱爐冶煉，無特殊要求，主要針對大中型礦熱爐。主要建設內容：改造爐頂及炭電極吊裝與送電銅瓦設備。主要設備為行車、配電設施改造、使用電極配套設施等。項目總投資 800 萬元，建設期為 6 個月。年碳減排量約 8400tCO2，碳減排成本為 80～120 元/tCO2。產生經濟效益257 萬元，投資回收期約 3.1 年，改造完成后可連續運行 10 年。
九、推廣前景和減排潛力
鐵合金冶煉專用炭電極替代電極糊，可大幅減少冶煉廠家的耗電量，并減少污染物的排放，同時炭電極自身消耗比電極糊低，降低了冶煉行業生產成本，推廣前景廣闊。預計未來 5 年，該技術在行業內的推廣比例可達到 5%，總投資約 10 億元，可形成的年碳減排能力約25 萬tCO2。
