一、研究的背景與問題
2019年4月，生態環境部等五部委部聯合發布了《關于推進實施鋼鐵行業超低排放的意見》（以下簡稱“意見”）。2019年12月，生態環境部發布了《鋼鐵企業超低排放評估監測技術指南》。2020年7月，生態環境部發布了《重污染天氣重點行業應急減排措施制定技術指南（2020年修訂版）》。從上述國家關于鋼鐵企業超低排放改造提出了明確的要求和時間表。因此，鋼鐵行業如何從實現全流程、全過程、系統的環境管理的角度出發，建設生態環保管控系統，對有效提高鋼鐵行業發展質量和效益，大幅削減主要大氣污染物排放量，促進環境空氣質量持續改善，已經成為鋼鐵行業綠色發展的重要內容之一。
目前,部分企業已實施了無組織管控平臺或超低排放管控平臺，以滿足超低排放的基本要求。但是無法滿足鋼鐵企業日益增長的環境管理需求。企業急需將廢氣、廢水、固廢、清潔生產、碳排放、排污許可、環境風險、環保管理等管理功能全部實現信息化和智能化管控，并且根據企業實際需求進行定制化設計。在實現各環境管理功能的過程中，現有設備信息傳輸基本依托有線、4G無線等傳輸技術，5G技術尚在環保監測監控設備上的應用。目前企業已實施的超低排放管控系統及無組織排放管控系統多采用大屏展示的方式，對于環保管理人員查詢、統計、導出、流程化管理帶來了困難，急需開發PC端。
綜上所述，無論是從國家生態環保管理的總體趨勢，還是從企業自身發展需求以及面臨的管理問題，都需要考慮建設智慧生態環保管控系統。
二、解決問題的思路與技術方案
依托現有技術積累和實際項目需要，依托中冶京誠鋼鐵企業超低排放評估監測咨詢能力和鋼鐵企業電氣控制系統開發能力，將政府環境管理要求和企業實際需求相結合，開發符合政策要求、融合智慧化先進技術、適度超前的智慧生態環保管控系統。
鋼鐵企業智慧生態環保管控系統技術路線圖如下所示

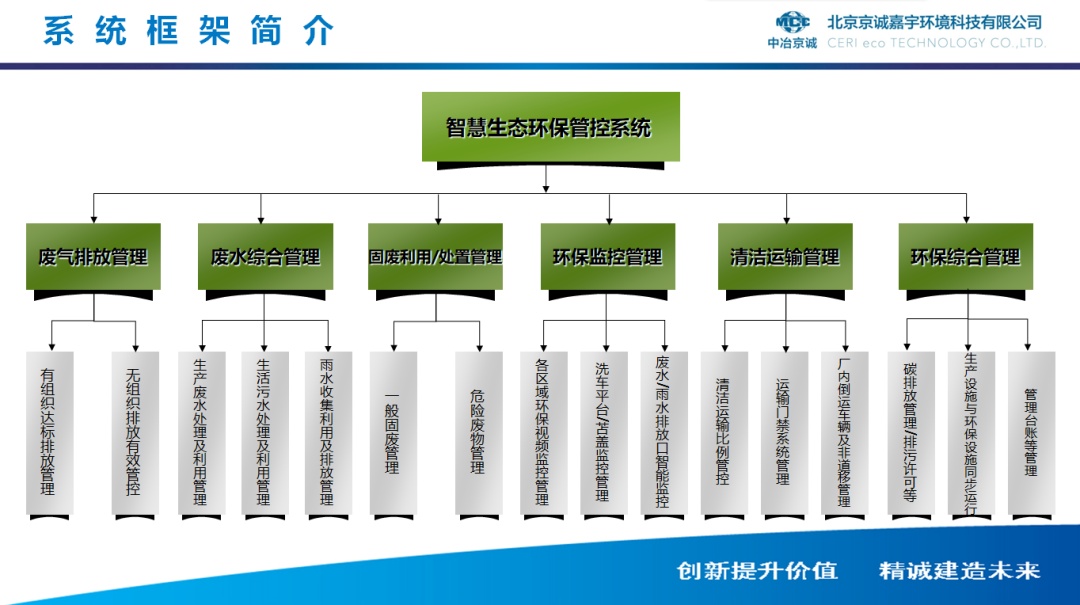

圖1鋼鐵企業智慧生態環保管控系統技術路線圖
1、廢氣排放管理
（1）有組織監測監控研究。按照超低排放有組織監測監控要求，搭建完成有組織監測監控的分布式控制系統DCS和在線監測系統CEMS軟件功能模塊。
（2）無組織監測監控研究。按照超低排放無組織監測監控要求，搭建完成無組織監測監控的TSP濃度監測系統、視頻監控設備軟件功能模塊。
2、廢水綜合管理
按照目前環保要求，搭建完成水質、水量監測設備、視頻監控設備軟件功能模塊。
3、工業固廢和危險廢物全過程管理研究
搭建完成一般工業固廢、危險固廢統計、計量、過程管理軟件功能模塊設計。
4、環保綜合管理
（1）視頻智能控制系統研究。針對無組織、未清洗苫蓋、運輸車輛抓拍、固廢監控、廢水排口監控等環保視頻監控設備實施智能化管控功能模塊。
（2）清潔運輸系統研究。按照超低排放清潔運輸比例要求，搭建完成清潔運輸系統的門禁視頻監控、進出場運輸比例、廠內運輸車輛情況、非道路移動機械軟件功能模塊。
（3）廠區及周邊環境質量智能化管理研究。按照超低排放環境質量監測監控要求，搭建完成環境質量監測監控的廠區空氣質量微站、周邊環境空氣質量站軟件功能模塊。
（4）主要生產設施與環保設施同步運行智能管控。搭建完成生產設施環保設施同步運行管理及DCS數據分析軟件功能模塊。
（5）排污許可和環境稅優化研究。搭建完成企業廢氣、廢水和固廢實際排放量、環境稅繳納軟件功能模塊設計。
（6）清潔生產管理系統研究。搭建完成全廠、焦化、煉鐵、燒結/球團、煉鐵、軋鋼系統評價清潔生產水平軟件功能模塊設計。
（7）環境風險全過程監控的研究。搭建企業風險地圖、物資地圖、風險源清單、重大環境風險源預警系統的軟件功能模塊設計。
（8）碳排放管理的研究。形成企業碳排放核算、碳交易及履約、文件管理的軟件功能模塊設計。
三、主要創新性成果
1、在5G應用方面，融合5G+工業互聯網、人工智能、大數據分析等先進技術，搭建從智能感知、智能分析到智能決策的智能化系統架構和管控平臺。使用5G技術與空氣微站、TSP及VOCs監測設備相結合，實現對廠內空氣環境質量的24小時監控。利用5G視頻攝像裝置，實現對廠內運輸車輛未清洗、未苫蓋、對廢水、雨水排放口異常排水及重點產塵區域產塵的圖像智能識別功能。
2、超低排放無組織監管模塊實時顯示名稱、位置、排放標準、監測結果、超標報警、生產設備與治理設施聯動情況，利用人工智能進行數據分析，提供決策分析。有組織監管模塊通過在地圖呈現的直觀方式，對企業全廠排放口的位置及信息進行監控和報警。清潔運輸監管模塊基于大數據及人工智能自動識別車輛信息，判斷車輛排放階段。
3、固廢管理模塊實現了一般固體廢物全流程可追溯管理。
4、雨水排放口管理模塊利用自主發明的雨水排放口管控方法、裝置及系統，對雨水排口進行管理，判斷并提升是否為非正常排放，通過數據分析監測排放水質情況。
5、排放許可與環境稅管理模塊通過大數據計算企業每個季度應繳環境稅額。
四、應用情況與效果
研究成果在中信特鋼集團興澄特鋼、河北永洋特鋼以及陜鋼集團漢鋼公司獲得成功應用。該項目將大數據技術、人工智能技術和物聯網技術相融合，實現了超低排放無組織監管、超低排放有組織監管、超低排放清潔運輸監管、日常環保管理的固廢管理、雨水排放口管理、排放許可與環境稅管理、清潔生產指標管理等環保模塊的智慧管控功能。
1、大屏展示
定制地圖總覽采用3D形式展示，3D地圖選用三維航拍建模，在地圖上通過圖標、色彩、圖形等方式全面展示廠區內各類污染源的排放情況，用戶視圖中的相應圖標進入對應的位置查看該區域的視頻畫面、監測因子實時濃度和設備狀態等信息。此界面簡潔明快，形象地展示廠區的地圖全貌和監測設備分布，特別適合于視頻上墻和展示。

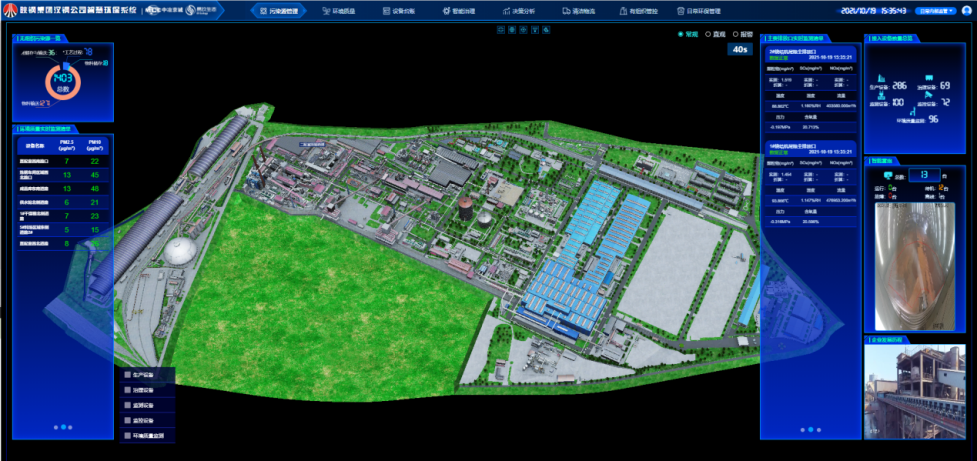

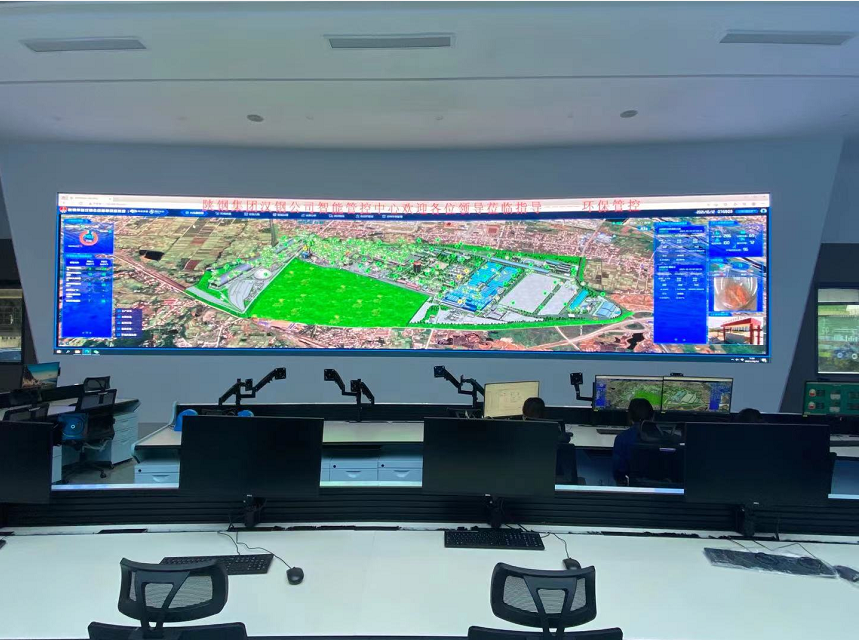

圖2.陜鋼漢鋼大屏展示效果
圖3.智慧環保管控系統界面
2、無組織模塊監控
在陜鋼集團漢鋼公司各料場出入口、燒結環冷區域、高爐礦槽和爐頂區域、煉鋼車間頂部、雨水排口、在線監測站房內等點位安裝高清視頻。
圖4.現場監控布設
3、TSP揚塵在線監測
在陜鋼集團漢鋼公司各分廠車間內主要產塵環節布設TSP監測儀，主要用于監測生產過程中廠房車間內無組織揚塵產生及逸散情況。管控系統實時呈現監測數據，對于高濃度污染源立即向環保主管部門及分廠主管科室發出警報，系統可調閱歷史數據曲線以佐證評估產塵點揚塵長期治理效果。

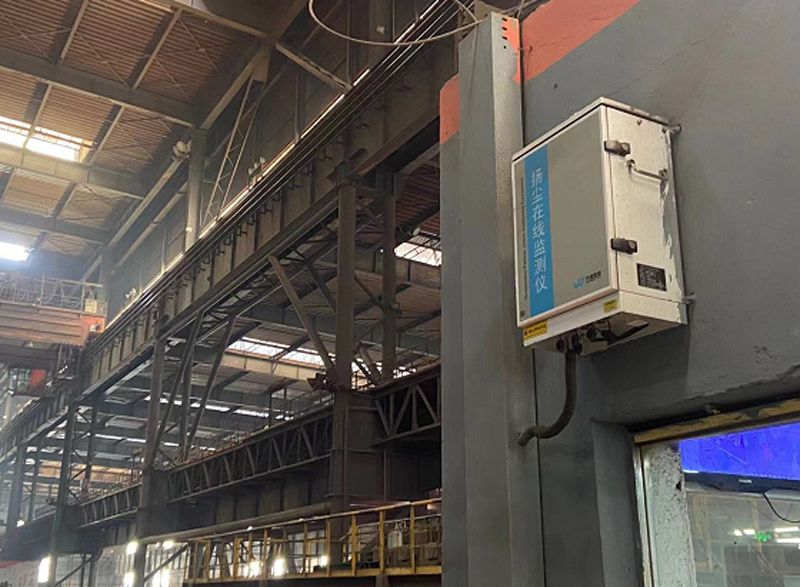

圖5.現場TSP布設

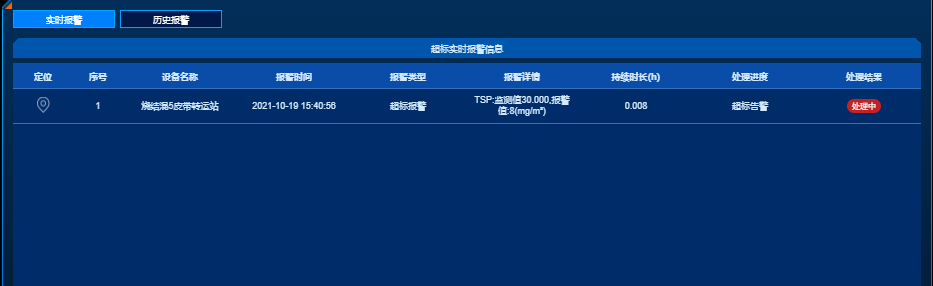

圖6. TSP實時報警顯示界面

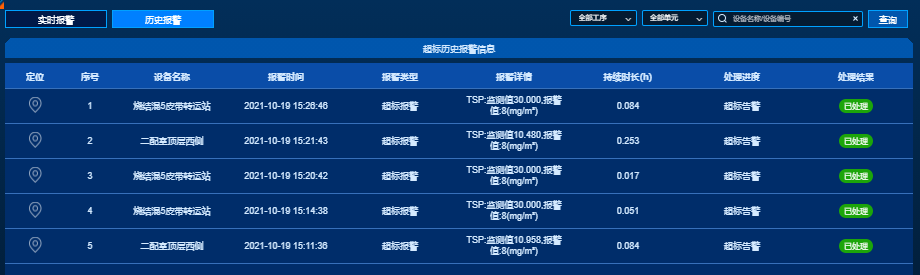

圖7.TSP歷史報警顯示界面
4、環境空氣質量監測微站
在陜鋼集團漢鋼公司全廠物料儲存大棚、燒結、高爐、石灰、鋼渣處理等重點車間區域周邊，以及廠界、廠內道路路口、道路中間布設空氣質量監測微站，平臺接入監測數據，予以實時呈現，并對監測結果進行統計分析。配合對比分析、溯源分析及預警分析等功能，實現廠區環境空氣質量實時監控，環境污染風險提前預測，污染源及時溯源排查，便于企業及時對受污染區域進行綜合治理，提升廠區環境管控效率。
圖8. 現場微站布設

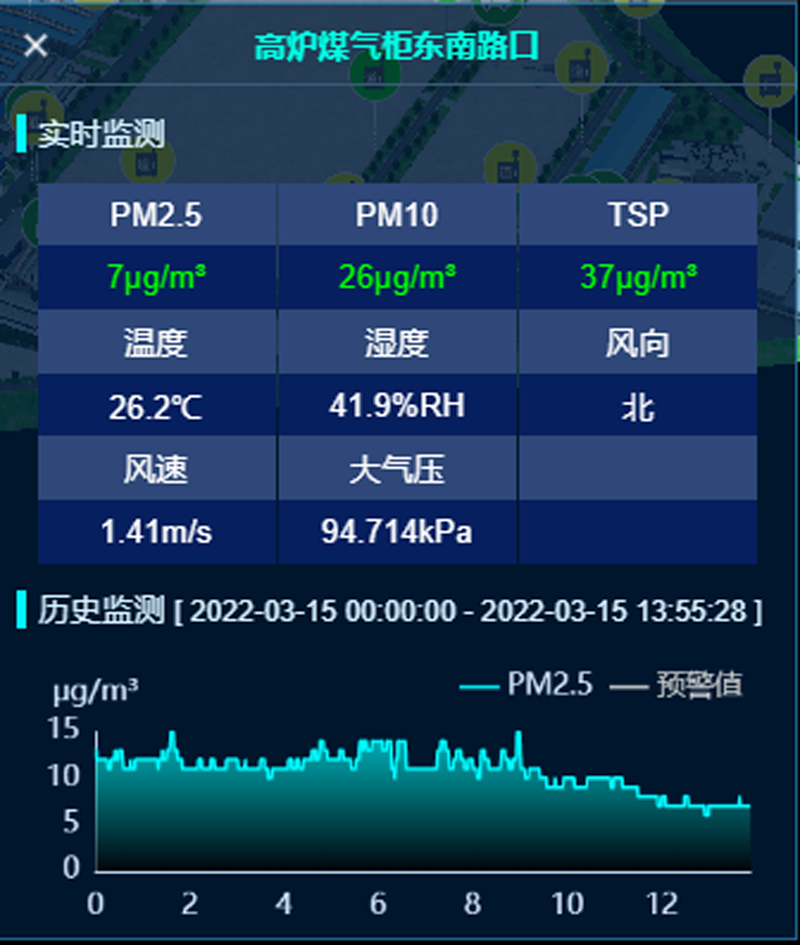

圖9.微站數據顯示界面
5、物料儲存智能治理
智慧環保管控系統設定料場內TSP監測儀報警閾值。當現場無組織排放濃度達到甚至超過報警閾值時，平臺通過以太網與霧炮PLC進行通信，發出指令開啟料場內霧炮，對于現場作業過程中產生的揚塵進行及時抑制。

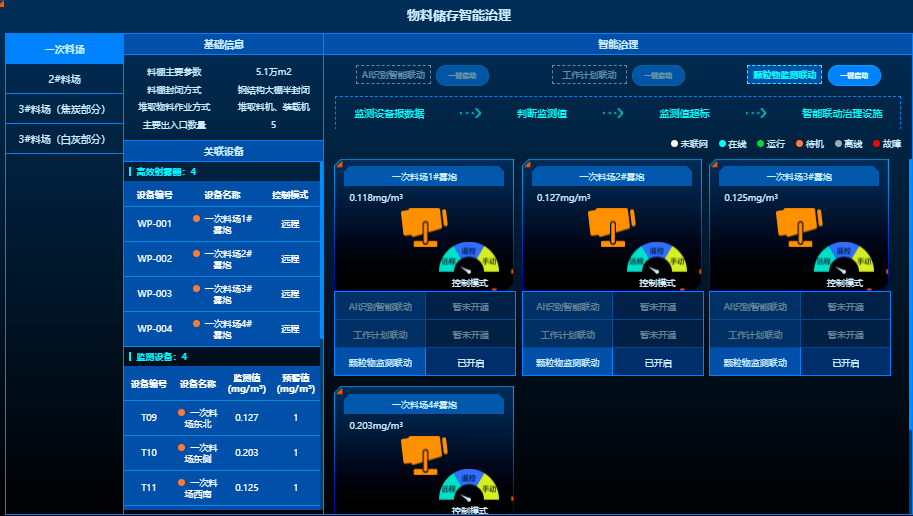

圖10.物料儲存智能治理界面
圖11.單臺設備智能治理界面
6、廠區環境智能治理
對未通過洗車臺、未苫蓋的違規車輛進行抓拍，并對違規行為進行記錄管理；
通過對環衛車輛加裝北斗GPS裝置，跟蹤并展示環衛車實時位置，在環境空氣質量微站顯示濃度較高時，主控人員能夠第一時間調度距離污染源較勁的環衛車輛進行作業，降低車輛運輸、外界二次揚塵對廠區道路、廠界環境的污染。

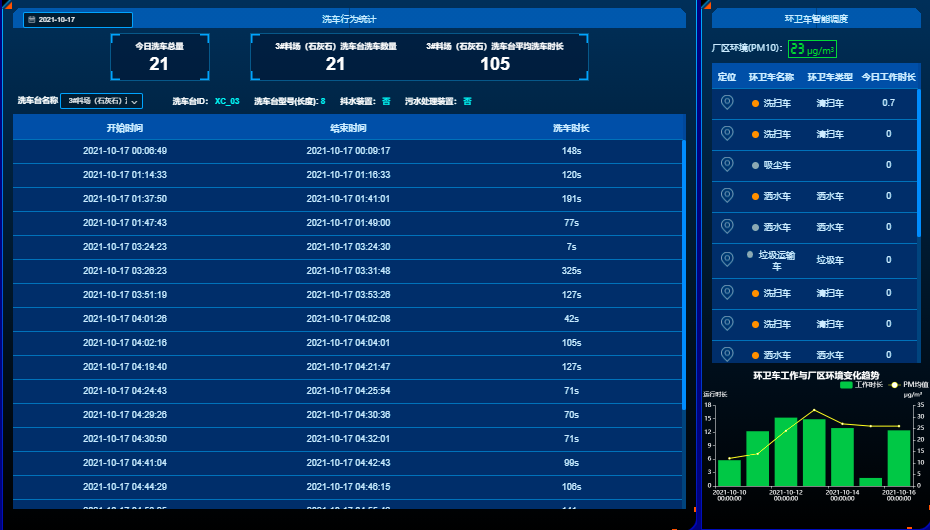

圖12廠區環境智能治理界面
7、排放源清單
根據前期在陜鋼集團漢鋼公司開展超低排放預評估及評估監測情況，從物料儲存、物料輸送、生產工藝過程3個方面建立全廠無組織排放源清單。平臺接入所有排放源所對應的生產設備運行信號、治理設備運行信號及附近監測儀器的監測數據，對其“生產-治理-監控”同步運行情況進行跟蹤，對于生產期間未開啟治理設施的行為進行實時警報，有效做到產治同步管控。

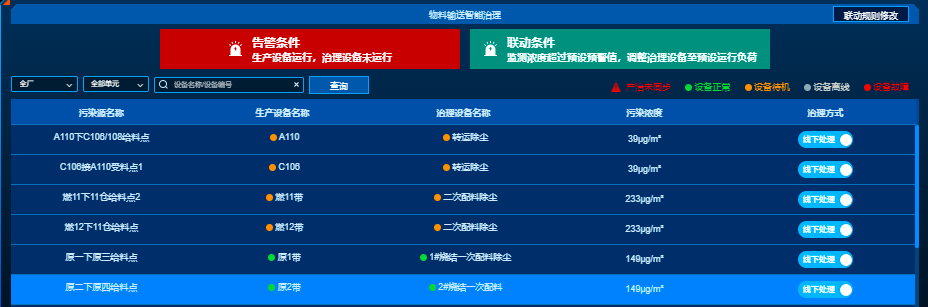

圖13 同步運行管理界面

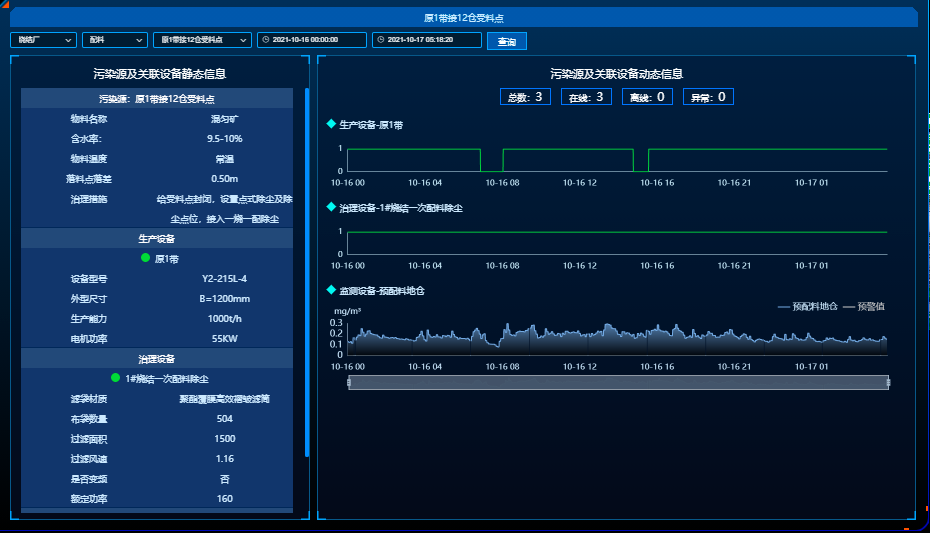

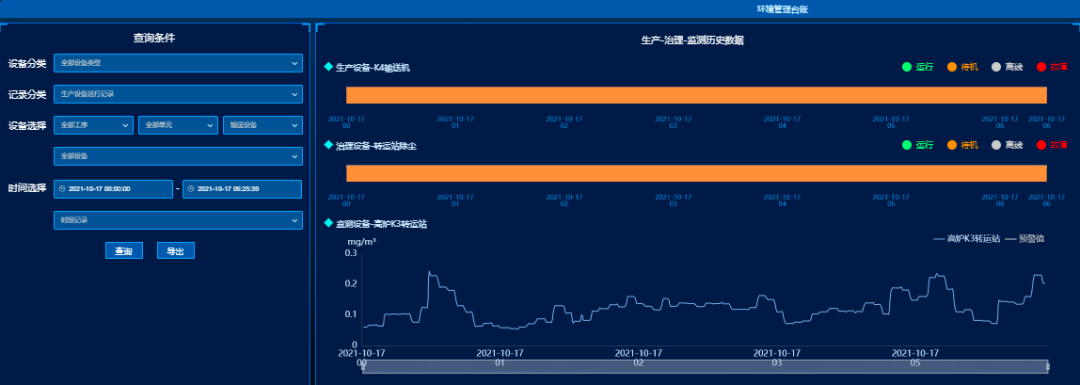

圖14生產治理監控設施關聯運行界面
8、進出廠大宗物料及產品運輸
通過整合企業的門禁系統、磅房系統、生產系統和監控系統，以展現企業的實時進廠車輛記錄、實時進廠車輛狀態、禁止入場車輛記錄、運輸車輛合規統計、大宗物料和產品運量統計、運輸結構及清潔運輸比率、廠外運輸歷史臺帳、實時監控圖像（門禁、過磅、洗車臺）、車輛詳細信息—圖像顯示、車輛詳細信息—關聯信息方面的內容。

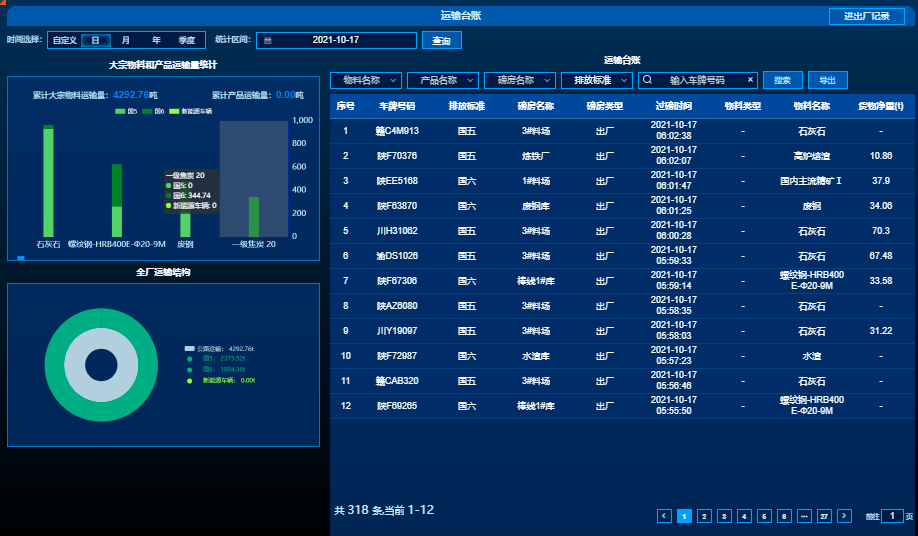

圖15 進出廠大宗物料及產品運輸界面
9、日常管理模塊
結合企業日常環境管理需求，設置了固廢管理、雨水排口管理、排污許可管理、清潔生產指標管理、設備臺賬管理等功能，有效協助企業進行一般固廢及危險廢物處置追蹤、雨水外排防控、污染物排放總量預警、治理設施電耗成本核算、企業環保稅核算、設備運行狀態監控、清潔生產對標等環保管理工作。

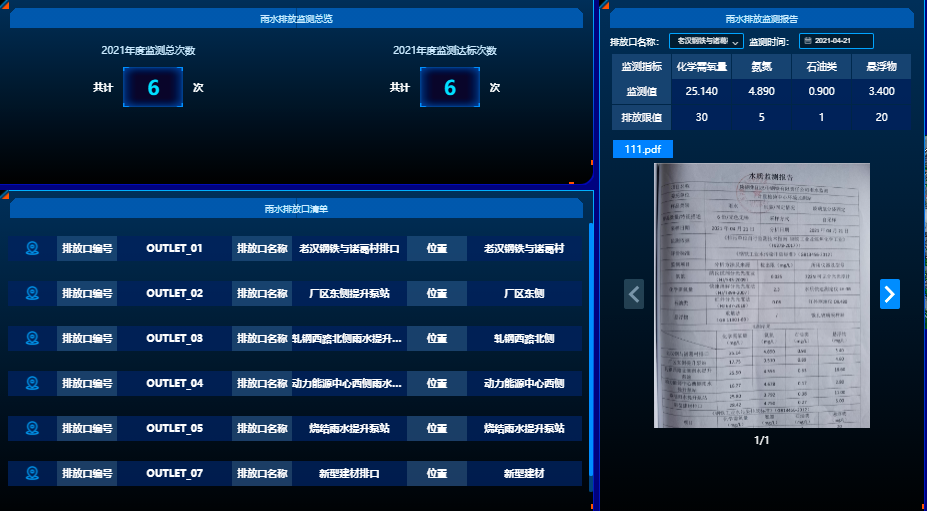

圖16雨水排口管理界面
圖17環境管理臺賬界面
