技術名稱

鋼鐵燒結煙氣低溫選擇性催化還原脫硝技術

技術依托單位

同興環?？萍脊煞萦邢薰?/span>

工藝路線

脫硫后煙氣經換熱、加熱升溫至220℃左右，并與氨還原劑混合后進入SCR脫硝反應器，使NO_x還原為N₂和H₂O。

主要技術指標

NO_x排放濃度＜50mg/m³，氨逃逸＜2.5mg/m³；脫硝反應溫度220℃左右。

技術特點

脫硝效率高，反應溫度低。

適用范圍

鋼鐵燒結煙氣脫硝。

案例名稱

唐山瑞豐鋼鐵（集團）有限公司北區煉鐵1#、3#燒結脫硝項目

業主單位

唐山瑞豐鋼鐵（集團）有限公司

案例概況

工程地址：河北省唐山市豐南區小集鎮工業區。

工程規模：200m²，煙氣量1080000m³/h。

投運時間：2018年10月。

驗收情況：2019年4月6日驗收完畢，各項目符合要求并驗收合格。

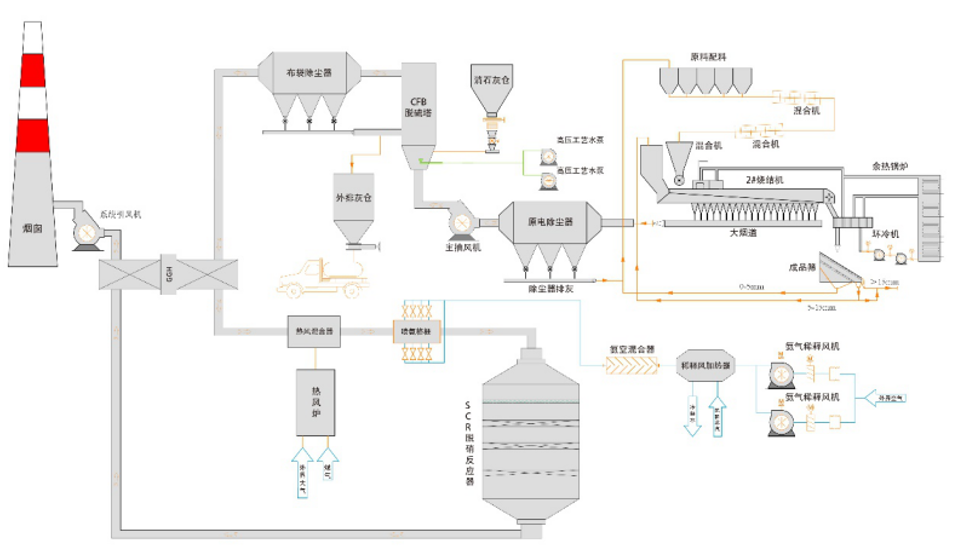

經CFB脫硫系統后，布袋除塵器出口溫度為75℃左右的煙氣被脫硝系統新增引風機抽取，經GGH換熱，再與熱風爐系統出口800℃～1000℃左右的高溫?zé)煔饣旌现?80℃～220℃，混合煙氣經脫硝反應器完成脫硝反應。

污染防治效果和達標情況

設計工況下，NOx排放濃度＜50mg/m³，氨逃逸＜2.5mg/m³，二噁英排放濃度為0.049～0.056ng-TEQ/m³，達到河北省《鋼鐵工業大氣污染物超低排放標準》（DB 13/2169-2018）和《鋼鐵燒結、球團工業大氣污染物排放標準》（GB 28662-2012）中規定的污染物排放限值要求。

二次污染治理情況

該技術應用中的二次污染為氣態逃逸的氨氣，逃逸的氨氣濃度＜2.5ppm。

主要工藝運行和控制參數

脫硝反應器入口顆粒物濃度≤20mg/m³、SO₂濃度≤50mg/m³、NO_x濃度≤450mg/m³。

投資費用

總投資費用為6680萬元。其中，1#燒結脫硝系統供貨2698萬元（含催化劑投資1080萬元）；1#燒結脫硝系統安裝費用642萬元。3#燒結脫硝系統投資費用同1#。

運行費用

應用本技術每年能源消耗費用為1926.63萬元，單位燒結礦脫硝成本為11.35元/t燒結礦。

能源、資源節約和綜合利用情況

與傳統的中溫（240℃～280℃）SCR脫硝工藝相比，采用低溫SCR脫硝工藝，在同等標況的煙氣量條件下，工況煙氣量減少，從而降低設備投資和運行能耗。
