技術名稱
SCR前寬煙道氨與煙氣混合技術
技術依托單位
西安熱工研究院有限公司
工藝路線
采用三角形煙氣大范圍自混合裝置，通過多通道分層摻混技術，實現寬煙道內煙氣的大范圍自混合、煙氣與外加氨還原劑的均勻混合。
主要技術指標
對應10m～20m寬煙道，SCR進口NOx分布相對標準偏差減小40%～60%，NH3/NOx摩爾比分布相對標準偏差≤4%。
技術特點
大幅提升SCR脫硝裝置變工況適應性，改造與維護工作量小，投資低。
適用范圍
墻式燃燒或W火焰燃燒式電站鍋爐SCR煙氣脫硝系統。
案例名稱
國電福州電廠2×600MW機組SCR全負荷自適應噴氨系統改造
業主單位
國電福州電廠
案例概況
工程地址：福建省福清市江陰鎮。

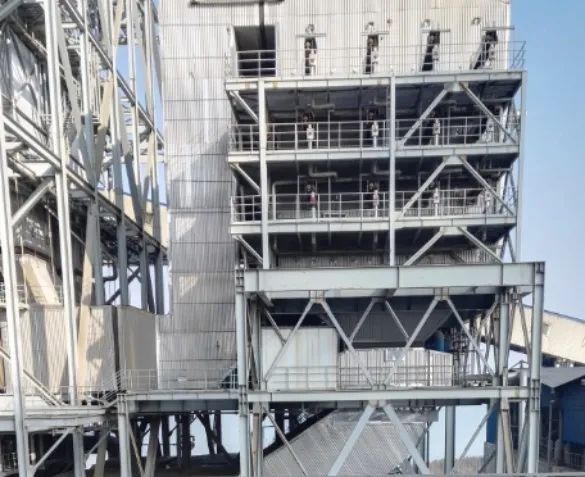

工程規模：一期2×600MW機組配套墻式對沖燃燒鍋爐和高溫高塵式SCR脫硝裝置。
投運時間：2018年11月。
驗收情況：合格。
工藝流程

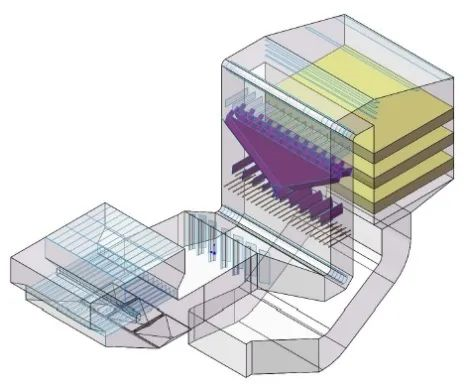

SCR全負荷自適應噴氨裝置依次由噴氨格柵、煙氣大范圍混合器和整流板組構成。噴氨格柵具有深度方向和寬度方向噴氨量分區調節功能，以匹配進口的不均勻煙氣流場。煙氣大范圍混合器對進口煙道寬度方向上兩側煙氣中的NOx和NH3進行摻混，不但大幅降低機組負荷對SCR進口NOx濃度分布變化的影響，還通過NOx和NH3的大范圍混合，提高了NH3/NOx摩爾比分布的均勻性。整流板組減小了煙氣大范圍混合器對催化劑入口煙氣入射角的影響。
污染防治效果和達標情況
現場測試結果顯示，改造后SCR脫硝裝置出口NOx分布均勻性大幅提高，高中低負荷下，出口NOx分布相對標準偏差均下降到8%～19%，變工況適應性良好。
主要工藝運行和控制參數

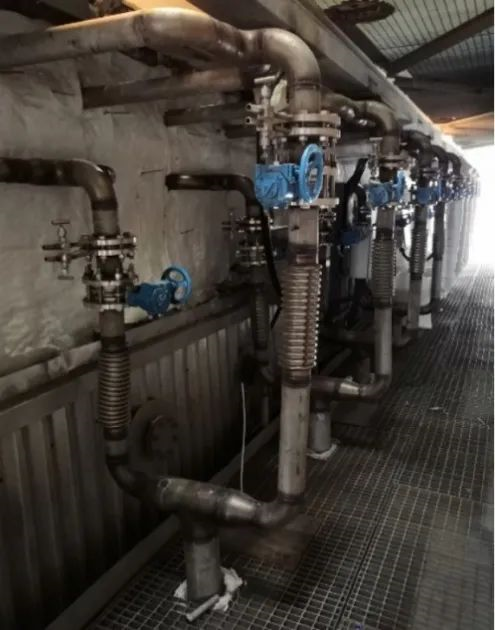

在SCR進口豎直煙道中布置一組12×2分區的噴氨格柵，單側反應器噴氨格柵噴射數量288個。在噴氨格柵下游1.5m處布置一個三角形大范圍煙氣自混合裝置（15.2×3.1×6.2m）。
投資費用
單位投資成本4.2元/kW。
運行費用
脫硝運行成本基本不變。
能源、資源節約和綜合利用情況
極線ABS沾污問題解決后電除塵運行電耗和檢修成本減低。
