鋼鐵燒結、球團和焦?fàn)t煙氣密相塔半干法脫硫除塵技術
技術依托單位
北京科技大學、北京北科環境工程有限公司、天津榮程聯合鋼鐵集團有限公司
工藝路線
煙氣依次通過密相煙氣循環流化脫酸塔和袋式除塵器，完成脫酸和除塵。袋式除塵器收集的部分灰分經加濕活化后返回脫酸塔。
主要技術指標
出口煙氣顆粒物濃度＜10mg/m3、SO2濃度＜35mg/m3。
技術特點
具備協同脫除SO3、HF、HCl、重金屬和二噁英等非常規污染物的能力，不產生廢水和白色煙羽。
適用范圍
鋼鐵行業燒結、球團和焦?fàn)t煙氣治理。
案例名稱

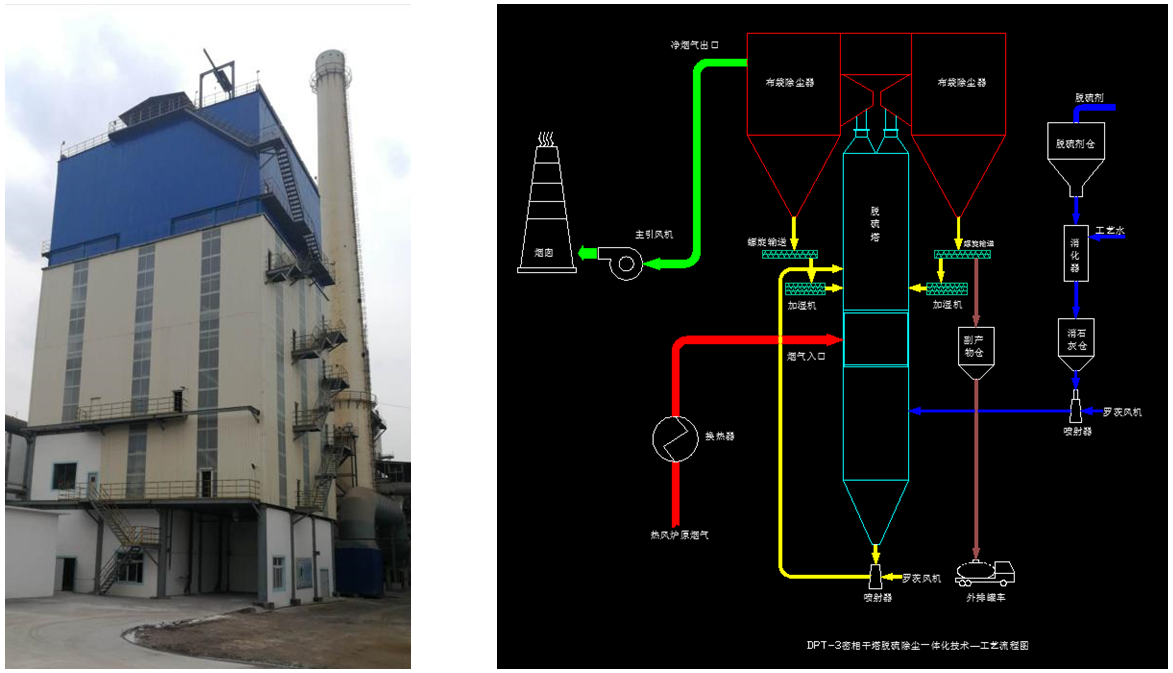

天津榮程聯合鋼鐵集團有限公司高爐熱風爐煙氣脫硫項目天津榮程聯合鋼鐵集團有限公司工程地址：天津市津南區葛沽鎮冶金工業園區。工程規模：4#高爐容積1200m3，配套熱風爐設計處理煙氣量320000m3/h，新建脫硫系統占地約350m2，建筑面積約2000m2，脫硫島構筑物頂標高39m。驗收情況：達到設計指標。熱風爐煙氣從密相塔中下部進入脫硫系統，含有較多活性CaO組分的循環灰經給料機和噴射器后，投入密相塔參與脫硫反應。攜帶脫硫劑的煙氣在密相塔內向上流動，在運動過程中生石灰與水、SO2進行系列反應，生成CaSO3和CaSO4等副產物。反應后的脫硫灰隨煙氣進入布袋除塵器，經布袋除塵器捕捉，沉積在除塵器底部的灰斗內，部分灰分經加濕活化后返回脫酸塔。凈化后的煙氣送至煙囪達標排放。
污染防治效果和達標情況
設計工況下，熱風爐出口煙氣顆粒物濃度＜10mg/m3、SO2濃度＜35mg/m3，污染物排放濃度達到《關于推進實施鋼鐵行業超低排放的意見》（環大氣〔2019〕35號）附件2《鋼鐵企業超低排放指標限值》中規定的熱風爐煙氣排放限值。天津榮程4#、5#熱風爐煙氣脫酸系統設計處理煙氣量310000m3/h，脫酸劑投加量＜0.1t/h，工藝水加入量＜1t/h；風機運行頻率35Hz～45Hz。項目總投資2381.67萬元，其中建筑工程費用423.87萬元、設備及安裝工程費用1812.8萬元。天津榮程4#熱風爐煙氣脫硫項目運行費用約821萬元/年。密相干塔法屬于半干法脫酸工藝，系統消耗水量低，與傳統濕法脫硫工藝相比減小了水資源的消耗。項目脫硫形成的副產物為脫硫石膏，主要成份為硫酸鈣及亞硫酸鈣，可作為原料添加到水泥熟料中進行資源化利用。
