一、研究的背景與問題

2019年4月，生態環境部、國家發展和改革委員會、工業和信息化部、財政部和交通運輸部出臺了關于推進實施鋼鐵行業超低排放的意見即環大氣〔2019〕35號文件，全國新建（含搬遷）鋼鐵項目要求達到超低排放水平，并對推動現有鋼鐵企業超低排放改造提出了明確時間表要求。實施鋼鐵企業超低排放是推動產業轉型升級、改善大氣環境質量、化解鋼鐵行業過剩產能的重要舉措，也有利于擴大投資、推動技術創新、促進鋼鐵行業高質量發展。

輥底式熱處理爐是對鋼板進行熱處理（淬火、正火和回火）的主要爐型，無論是采用明火加熱還是輻射管加熱（帶保護氣氛），目前都是利用燃料燃燒產生的熱量進行直接或者間接加熱，高溫煙氣中不可避免會產生大量的NOx,而且連續生產過程中NOx易超標，特別是在各地區出臺了比國標更加嚴格的超低排放標準背景下，需要開發更加環保的輥底式鋼板熱處理爐，否則在環保連續在線監測情況下NOx排放難以100%達標，存在停產限產的可能，不僅影響生態環境質量，也直接涉及到鋼鐵企業的效益和未來發展前景。

另外，現有輥底式鋼板熱處理爐的余熱利用還不充分，尤其是輻射管加熱的輥底式熱處理爐，需要采用自身預熱式燃燒器，其排煙溫度相對較高（一般超過600℃），不利于節能，且超低氮燃燒技術的應用也受到一定限制，NOx排放也比較高。2020年9月，我國在第七十五屆聯合國大會上向世界莊嚴宣布2030年前實現碳達峰，2060年前實現碳中和，在此“雙碳”背景下，如何降低輥底式鋼板熱處理爐的碳排放，對于實現鋼鐵行業的高質量發展、促進冶金工業爐窯的低碳技術升級，也具有十分重要的意義。

二、解決問題的思路與技術方案

為了降低NOx及CO₂排放，本項目采用電作為能源，取代傳統的燃氣進行加熱，采用電加熱系統，具有以下優點：

1、電能作為清潔能源，不排放任何污染物及有害氣體，所以可以實現NOx和CO₂的零排放；

2、采用電加熱，不產生高溫煙氣，可大幅度減少由于高溫煙氣排放帶走的熱損失，提高了爐子的熱效率，降低了能源消耗；

3、燃氣加熱存在局部火焰高溫區，而電加熱不存在高溫區，所以爐溫以及鋼板溫度控制更加精確，產品質量更高；

4、電加熱響應速度快，可減少爐子升溫或降溫的時間，有利于快速進行工藝轉換；

5、無需設置排煙系統，爐子結構簡單且占地小。

采用電加熱專用輻射管，輻射管布置在爐膛的上部和下部，為提高加熱均勻性，輻射管前后左右交錯布置，電加熱元件布置在輻射管內。電加熱控制設置三相周波過零調功器，采用可控硅，通過控制電壓來實現溫度的控制。

四、主要創新性成果

1、首次將電加熱技術應用于輥底式鋼板熱處理爐，實現了NOx和CO₂的零排放，節能效果也非常顯著；

2、首次開發了超大功率電加熱輥底式熱處理爐成套裝備，電加熱系統配置功率超過10000kW；

3、成功開發了電加熱數字化脈沖控制技術，大幅度提高了爐溫均勻性，爐溫控制精度在±1℃以內；

4、首次應用超長電加熱輻射管，輻射管長度達2500mm，有效解決了電熱元件膨脹帶來的壽命問題及短路問題。

四、應用情況與效果

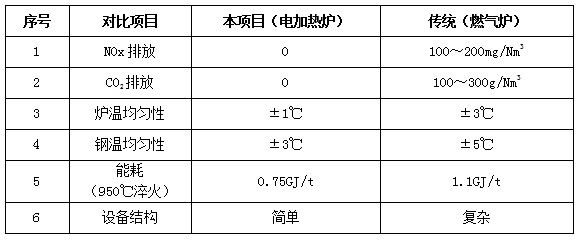

與燃氣爐的對比見下表：

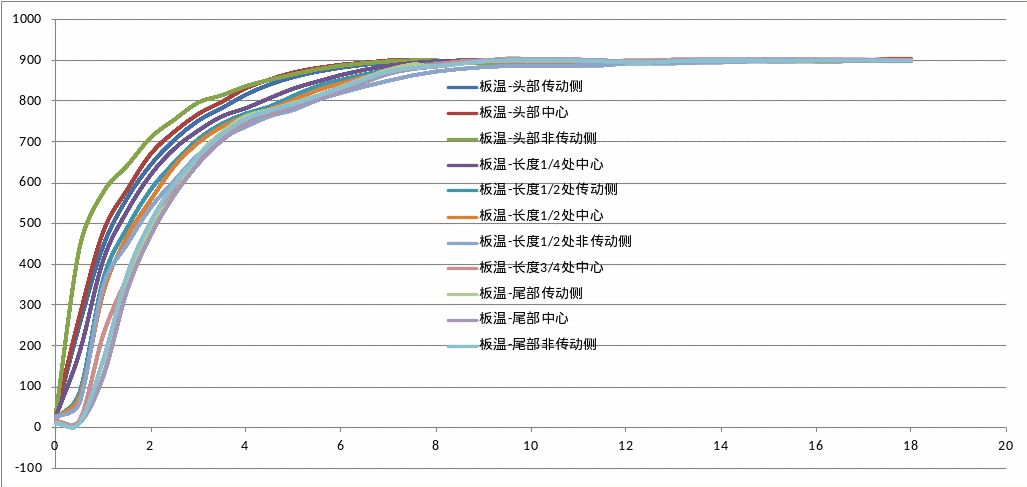

圖1黑匣子測試結果

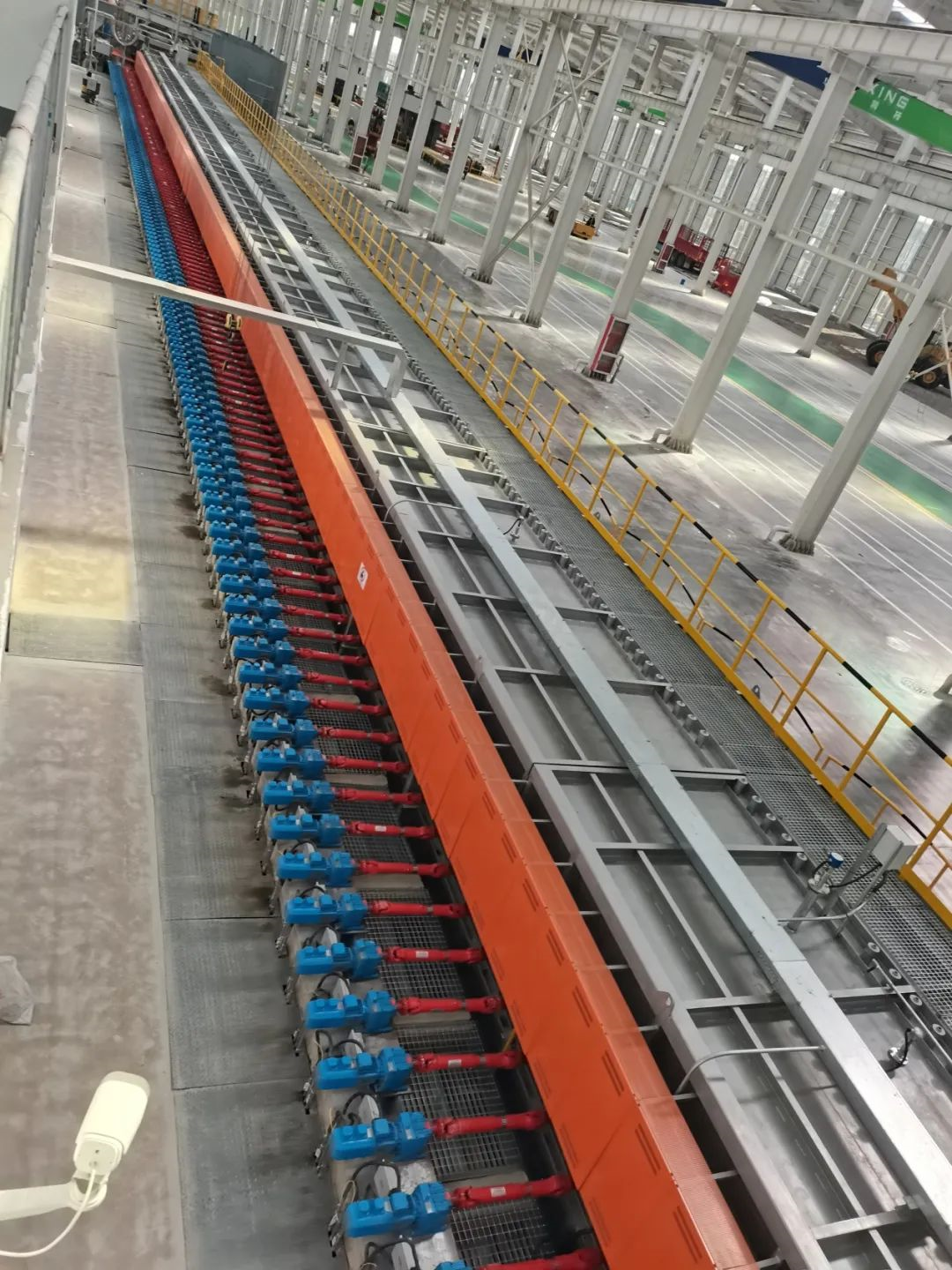

圖2電加熱節能環保輥底爐外形照片
