根據(jù)多種行業(yè)標準(如OST1 90257-77標準),碳鋼和低合金鋼制成的表面精加工零件的表面應(yīng)做防腐保護,防止腐蝕導(dǎo)致金屬緩慢斷裂。在產(chǎn)品表面使用油、油脂、清漆等做防腐處理。因金屬特性可能發(fā)生變化,產(chǎn)品長時間(超過10年)儲存有危險。金屬在沒有溫度和濕度調(diào)節(jié)的情況下,無法長時間存放。存放時間50年以上,脆性斷裂危險增加。
產(chǎn)品超長時間存放后,運行過程中承受動態(tài)載荷,金屬會從韌性狀態(tài)轉(zhuǎn)變?yōu)榇嘈誀顟B(tài)。因此,研究金屬和合金在超長時間儲存(超過50年)后的動態(tài)特性,對材料科學(xué)和斷裂力學(xué)非常重要。

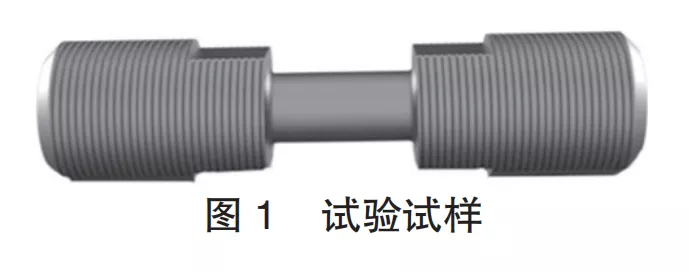

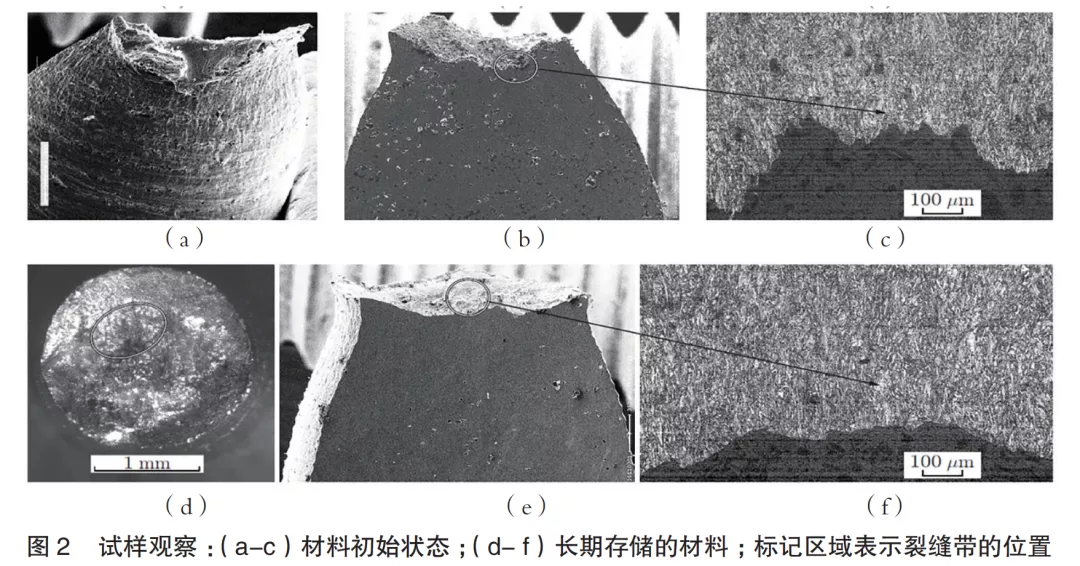

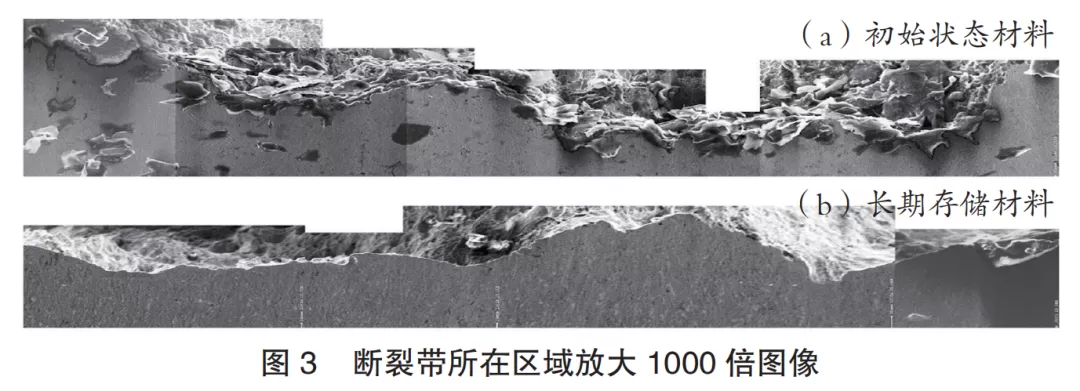

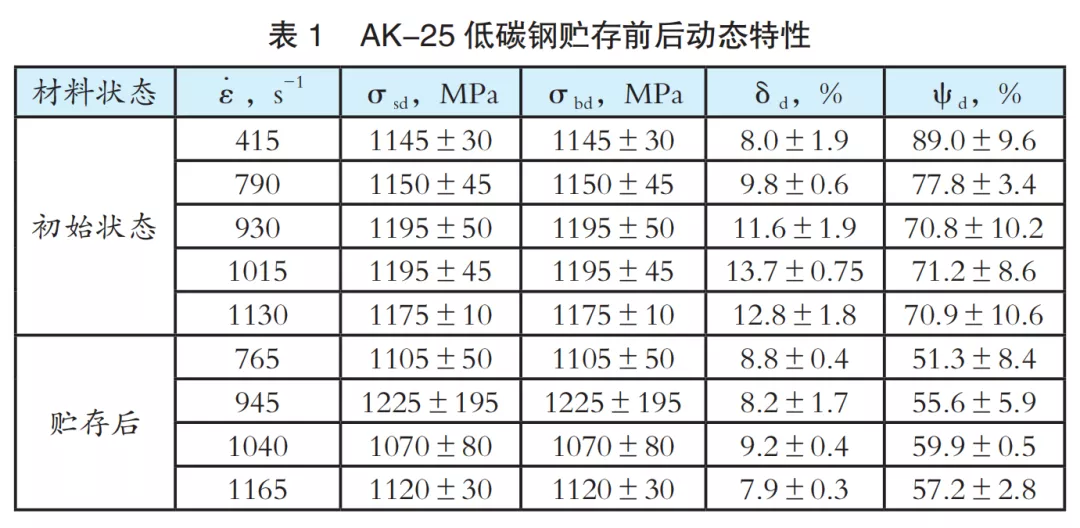

本研究的目標是確定AK-25低碳鋼在無溫度調(diào)節(jié)的倉庫中儲存50年的動態(tài)特性(應(yīng)變率ε≈103s-1)。
01 原料、試樣和試驗方法 目前,正在研究儲存50年的AK-25鐵素體-貝氏體低碳鋼。標準機械拉伸特性(儲存后)值如下:極限強度σt=660MPa,屈服強度σ0.2=595MPa,試樣作用部分相對伸長率δ5=18.5%,相對收縮率ψ=52.0%。 目前,研究應(yīng)變率ε=102-104s-1范圍內(nèi)變形特性和強度特性的方法有科爾斯基法,還有科爾斯基改進法,包括分離式霍普金森壓桿法(SHPB)。 使用設(shè)備進行試驗,設(shè)備包括20mm氣動氣槍,帶有控制系統(tǒng);一套測量和記錄設(shè)備,20mm直徑的SHPB組,可更換。試件形狀如圖1所示,試樣作用部分的直徑和長度分別為5mm和10mm,試樣總長度為40mm。對于每個選定的加載速率,測試三個試樣,應(yīng)變速率精度設(shè)置為±5%。 金相研究包括以下設(shè)備:AFFRI DM8顯微硬度計(負載為0.5N),“Stereo Discovery.V12”光學(xué)顯微鏡和SEM-535掃描電子顯微鏡。 02 結(jié)果與討論 2.1 動態(tài)負載 測試期間的平均應(yīng)變率幾乎相同:ε=930、945s-1。在應(yīng)變ε=(1.80±0.05)%時,測試試樣達到最大應(yīng)力。 2.2 動態(tài)測試結(jié)果分析 首先應(yīng)注意,受測試鋼材動態(tài)屈服應(yīng)力與動態(tài)抗拉強度匹配(見表1)。表中,σsd為動態(tài)屈服極限,σbd為強度極限,δd為伸長率,ψd是收縮率。 比較鋼材在初始狀態(tài)下的動靜特性。結(jié)果表明,強度特性(屈服應(yīng)力和極限強度)和延展特性(收縮率)均顯著增強。靜態(tài)和動態(tài)試驗中試樣的幾何形狀差異很大,不應(yīng)與延展特性(伸長率)進行比較,因此不對結(jié)果進行分析。以前認為應(yīng)變率的增加會增加材料的脆性,但本研究是簡單特例,不適用其他鋼。此外,有文獻表明,對于某些金屬材料(35KhS3MA鋼和VT23鈦合金),提高應(yīng)變速率、降低試驗溫度,可改善材料延展特性。 比較鋼材在初始狀態(tài)和長期存放后的動態(tài)特性。長期存放材料制成的試樣,其延展性更差(δd略有下降,ψd大幅下降),所以試樣更脆;與初始狀態(tài)材料制備的試樣相比,長期存放材料制備的試樣的最大應(yīng)力較低。在這兩種情況下,鋼的延展性仍然很高,靜態(tài)測試中超過了延展性ψ。 對于長期存放后材料制成的試樣,應(yīng)變率的增加對測量特性沒有影響。由初始材料制成的試樣,應(yīng)變率(在研究范圍內(nèi))不僅僅影響強度特性(σsd和σbd)。對于兩種狀態(tài)的試樣,其收縮率與伸長率的比值都很大:ψd/δd=7-10。,表明在金屬結(jié)構(gòu)中有局部塑性變形過程。 通過分析負載曲線得出以下結(jié)論: 1)當(dāng)達到極限(屈服)強度時,試樣形成非均勻變形的擴展區(qū)域,頸部成形,均勻變形區(qū)域非常??; 2)非均勻變形區(qū)域由兩個區(qū)域組成:發(fā)生頸縮的區(qū)域和材料結(jié)構(gòu)松弛區(qū)域(由于材料結(jié)構(gòu)變化而引起應(yīng)力降低); 3)在結(jié)構(gòu)松弛過程中,初始材料制成試樣中觀察到幾個局部流動應(yīng)力峰,長期儲存后材料制成試樣中觀察到單一峰,這表明鋼的松弛特性不同??梢约僭O(shè)試樣中承載著松弛特性,材料長期儲存導(dǎo)致老化,試樣變形(錯位等),載體的松弛流動性降低。 2.3 斷裂樣品金相檢驗結(jié)果 觀察可看到,測試試樣中出現(xiàn)錐形杯狀斷裂,為金屬的韌性斷裂,伴隨頸部形式局部變?。▓D2(a)、圖2(b)、圖2(d)和圖2(e))。形態(tài)上,裂縫為延性裂縫,導(dǎo)致準脆性微起伏,即微浮雕狀(圖2(c)和圖2(f))。然而,試樣蝕刻表面的照片顯示,初始材料微浮雕狀不規(guī)則性要大得多。 對斷裂帶所在區(qū)域放大1000倍(圖3),確定斷裂帶尺寸。將斷裂帶輪廓Df的斷裂尺寸作為參數(shù)。 眾所周知,斷裂尺寸值是斷裂表面定量特征,通??梢允欠謹?shù)。但結(jié)構(gòu)金屬和合金是多晶,在許多單獨的晶粒(晶體)上特性平均,所以,在測試中形成的斷裂面通常是自仿射,而不是分形的。 在100-1000的縮放比例下,用垂直切片方法測量裂縫區(qū)域斷裂尺寸。斷裂尺寸值為:初始狀態(tài)的材料Df=1.12,長期儲存后的材料Df=1.04。Df=1.04是典型的具有低延展性的材料。鋼在初始狀態(tài)和長期儲存后的結(jié)構(gòu)相似,斷裂尺寸值的差異可忽略不計。 采用分裂霍普金森壓桿法進行動態(tài)試驗,在試驗基礎(chǔ)上得出結(jié)論:在50年中,AK-25低碳鋼(初始狀態(tài)和長期儲存后),性能未發(fā)生顯著變化。
