在煉鋼電爐冶煉的過程中，要產生大量的高溫煙氣，其最高溫度可達2000℃，且煙氣含塵量高。高溫含塵煙氣攜帶的熱量約為電爐輸入總能量高達20%。這些高溫煙氣不僅帶走大量的熱，而且給電爐的除塵系統帶來了巨大的負擔，不但降低了氧化鐵塵的回收率，而且造成了嚴重的污染問題。目前國內和國際上的電弧爐仍有很多沒有回收煙氣余熱，有的只是部分回收了煙氣余熱，隨著兌鐵水比例的增加，電弧爐煙氣的溫度變得更高。若不回收四孔煙氣的全部余熱，將會造成大量的能源浪費。隨著鋼鐵行業的發展，電爐煉鋼比例逐漸上升，電爐煉鋼煙氣余熱浪費和除塵問題日趨嚴重。如何將這部分高溫煙氣中的顯熱充分地回收，變“廢”為寶，并使得電爐煙氣更加穩定，為高效除塵創造條件，從而降低除塵系統運行成本和企業的生產成本，這是電爐煉鋼企業必須重視的問題。中冶賽迪研發的電爐煙氣全余熱回收裝置見圖1。該裝置采用高低壓復合循環的冷卻方式，Ⅰ段煙道、燃燒沉降室頂蓋、Ⅱ段煙道、列管余熱鍋爐均采用汽化冷卻方式( 指與水進行換熱，使水汽化，從而煙氣降溫) 回收電弧爐四孔煙氣約220～2000℃的全部余熱，具有顯著的節能效果。

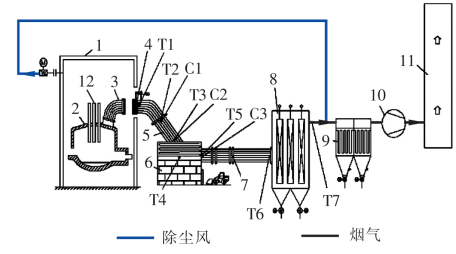

1-密閉罩 2-電弧爐 3-水冷彎頭 4-水冷滑套 5-Ⅰ段煙道6-燃燒沉降室 7-Ⅱ段煙道 8-列管余熱鍋爐 9-布袋除塵器10-風機 11-煙囪 12-電極 煙氣從電弧爐抽出后，與從水冷彎頭和水冷滑套間環縫混入的空氣一起進入Ⅰ段煙道，在Ⅰ段煙道內，煙氣降溫后進入燃燒沉降室。燃燒沉降室頂蓋采用了汽化冷卻結構，下半部分采用混凝土和耐火材料。燃燒沉降室設計的目的是，在燃燒沉降室內，煙氣中的CO燃盡，同時煙氣攜帶的粉塵粗顆粒也經重力除塵沉降下來。其后煙氣進入Ⅱ段煙道進行換熱，進一步降溫后進入列管余熱鍋爐，降溫至220 ℃ 以下后與密閉罩出口的除塵風混合送入布袋除塵器，除塵達標后的煙氣經過風機從煙囪排出。從圖1可以看出，電爐煙氣全余熱回收裝置從水冷滑套開始到列管式余熱鍋爐，回收電爐第四孔出口煙氣約2000～220℃的全部余熱。同時該裝置采用高低壓復合循環的冷卻方式，充分回收電爐煙氣余熱的同時，采用自然循環的列管式余熱鍋爐，與水冷系統相比，循環水量顯著減小，節約了電能。電爐煙氣全余熱回收裝置根據燃燒沉降室出口的煙氣成分，合理控制水冷滑套的開度，確保了最佳的過?？諝庀禂?shù)。電爐煙氣中含有一定濃度的 CO，由于 CO 含量低于煤氣回收下限，一般采用二次燃燒技術回收一氧化碳的潛熱，而不進行煤氣回收。盡管目前國內出現了電爐大量兌鐵水，CO 濃度顯著增加的現象，但電爐的優勢主要體現在短流程煉鋼，因此 CO 進行燃燒而不直接回收煤氣的工藝不會改變，在這種條件下，合理控制電爐余熱鍋爐系統混風量，既要保證 CO 的燃盡又要保持余熱鍋爐盡量高的熱效率就顯得尤為重要。

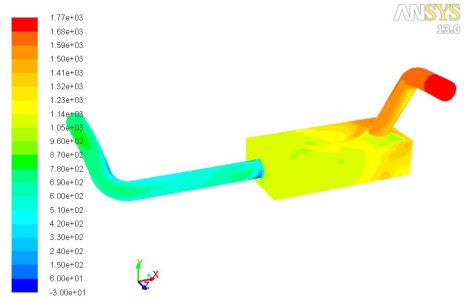

電爐冶煉過程中，參與爐氣燃燒的氧氣主要來源由3部分組成: 1) 吹氧冶煉爐氣中本身含有氧氣，2)從電爐的觀察孔、電極孔等漏入的空氣，3)為了保證爐氣中的CO全部燃盡從水冷滑套進入的空氣。因此根據燃燒沉降室出口煙氣成分控制水冷滑套混入的空氣量，通過壓力分析就能控制風機轉速來獲取最佳的過?？諝庀禂?shù)，使得余熱回收系統及除塵系統更加節能。電爐煙氣全余熱回收裝置另一個突出優勢是高效沉降。中冶賽迪根據電爐煙氣粉塵濃度和粉塵粒徑，及粉塵的沉降機理，進行了數值模擬，開發了高效燃燒沉降室。燃燒沉降室的作用主要有三個:2)促進煙氣與空氣的混合，保證 CO等可燃成分的燃盡;3)對電爐煙氣進行粗除塵，減少進入余熱鍋爐煙道的煙塵量，保證余熱鍋爐的換熱效率和使用壽命。
煙塵的有效沉降可以保障后續對流受熱面余熱鍋爐的換熱效率，同時減少了煙氣對鍋爐壁面的磨損，因此實現燃燒沉降室內煙塵的有效沉降是非常重要的。經過對燃燒沉降室內粉塵沉降的機理研究，電爐煙氣全余熱回收裝置采用直角式的燃燒沉降室，即煙氣從燃燒沉降室頂部進入，然后從側向流出的形式。同時根據模擬分析確定了合理的燃燒沉降室流通截面，確?；覊m的高效沉降。為了避免熱管換熱管在高溫煙氣條件下失效問題，中冶賽迪電爐煙氣全余熱回收裝置采用了列管式余熱鍋爐。列管式余熱鍋爐采用自然循環，吹灰裝置采用激波吹灰，不僅提高對流受熱面余熱鍋爐的壽命，延長鍋爐換熱失效時間，而且提高汽包出口蒸汽壓力，便于蒸汽的利用。中冶賽迪開發的電爐煙氣全余熱鍋爐系統已經在江蘇省聯峰能源裝備有限公司新建110t電爐工程中進行工程利用，見圖4和圖5。

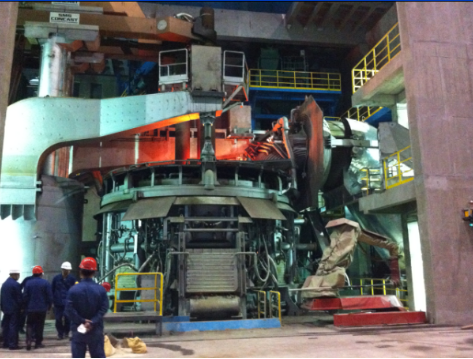

圖4 永鋼110t電爐余熱鍋爐（水冷滑套和彎頭煙道）

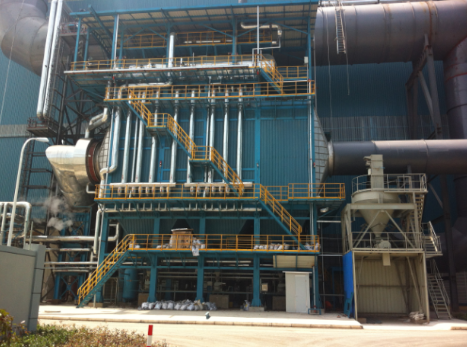

圖5 永鋼110t電爐余熱鍋爐（尾部煙道和列管式余熱鍋爐）汽化冷卻和水冷卻相比，本工程采用汽化冷卻系統，不再建設水冷系統等設施，節省了工程用地，運行時，不再需要循環水泵、冷卻塔、機力風冷機等設備，降低了運行過程的能耗。經實際運行監測，在電爐煉鋼達到設計參數時，本系統利用電爐冶煉的煙氣余熱，可產生壓力為1.8MPa的飽和蒸汽20t/h，折噸鋼蒸汽量約160kg/噸鋼。年節約標煤約0.72萬噸、減排CO2 1.63萬噸、減排SO2 144噸，減排灰塵0.2萬噸，環保十分效益顯著。
