一、研究的背景及問題：

連鑄是鋼鐵生產流程中的關鍵工序之一，其工序涉及冶煉技術和加工變形過程，因此鑄坯存在諸多的質量問題。內部質量缺陷有裂紋、夾雜物、縮孔及疏松等問題，表面質量缺陷有角橫裂、表面橫裂紋、表面縱裂紋、表面夾渣氣孔等，所有這些質量缺陷問題，一直是連鑄科技工作者研發重點。

影響連鑄坯的質量因素很多，如鋼水成分、密封狀況、流動控制、拉速、保護渣以及凝固和鑄機狀況等，每一個環節控制不好，都影響鑄坯的質量，因此在連鑄生產過程中，鑄坯表面內部或多或少的存在這樣、那樣的質量問題。

就鑄坯的表面質量而言，為了實現表面無缺陷，對于表面質量要求高的鋼種（如汽車板、硅鋼等）、表面角橫裂和夾渣必須被清理掉。目前采取清理的方式是：冷卻后人工清理的方式，這樣不僅清理效率慢、熱量損失大，工人勞動強度大，且在清理過程中環境污染嚴重，滿足不了生產現場的要求。

開發在線自動化智能化滿足環保要求的鑄坯表面缺陷清理設備，是連鑄生產過程的迫切需求，也是鋼鐵公司實現智能化、綠色發展需要。

二、解決問題的思路與方案

1、技術思路：研究國內外火焰清理裝置的實際現狀，對自動火焰清理裝置成套技術進行創新性開發，形成具有自己知識產權的重大裝備技術；針對不同鋼種的清理質量及要求，以及目前清理質量的現狀，結合鋼種本身的固有物性，開發具有自主工藝模型的清理方式，滿足鑄坯的高表面質量要求；解決原有技術裝備故障率高、漏清嚴重、作業環境差、存在安全隱患等方面的問題。

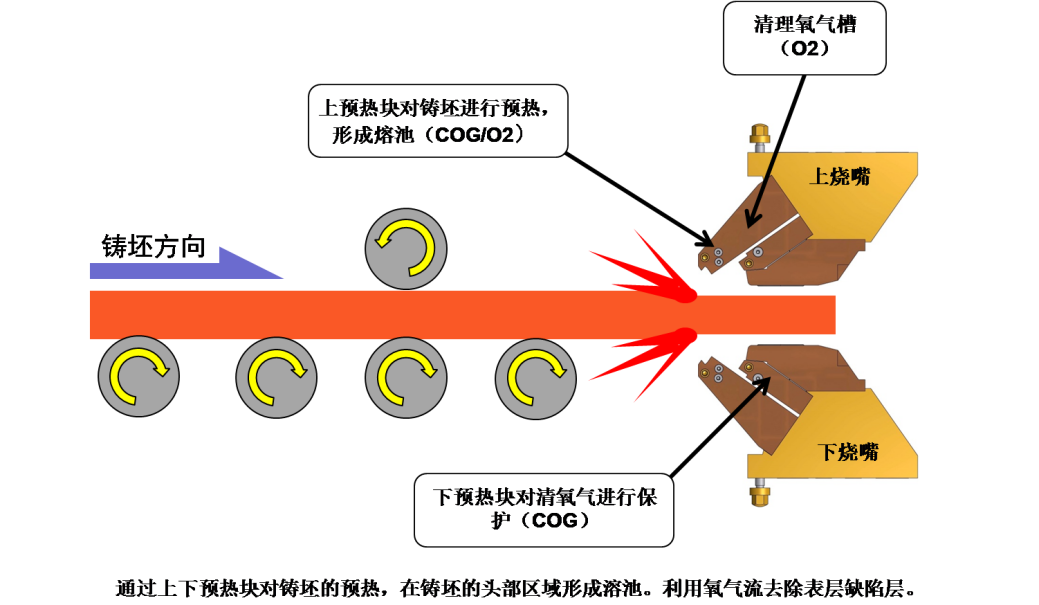

2、技術原理解決方案：自動火焰清理技術原理是通過熔化金屬表面并形成熔池，利用氧氣流與鑄坯表面熔池進行氧化反應，從而實現鑄坯表面缺陷去除的一種大型的專用設備。其核心機理如所示：

需要清理的鑄坯通過輥道輸送至火焰清理區域，首先對鑄坯進行定位控制，然后實施燒嘴對鑄坯規格的自適應，以上工序完成后開始燒嘴點火預熱，預熱的目是在鑄坯端部的局部區域形成熔池，當熔池深度滿足工藝需求時，燒嘴噴射大流量平直、連續、純凈的氧氣流與熔池區域進行氧化反應，氧氣射流與鑄坯表面形成一個噴射角度，同時鑄坯以設定的清理速度向前運行，氧氣流推動熔池前進，當熔池在整個鑄坯表面流過后，鑄坯表面的缺陷將隨著熔池一并去除，完成自動火焰清理過程。

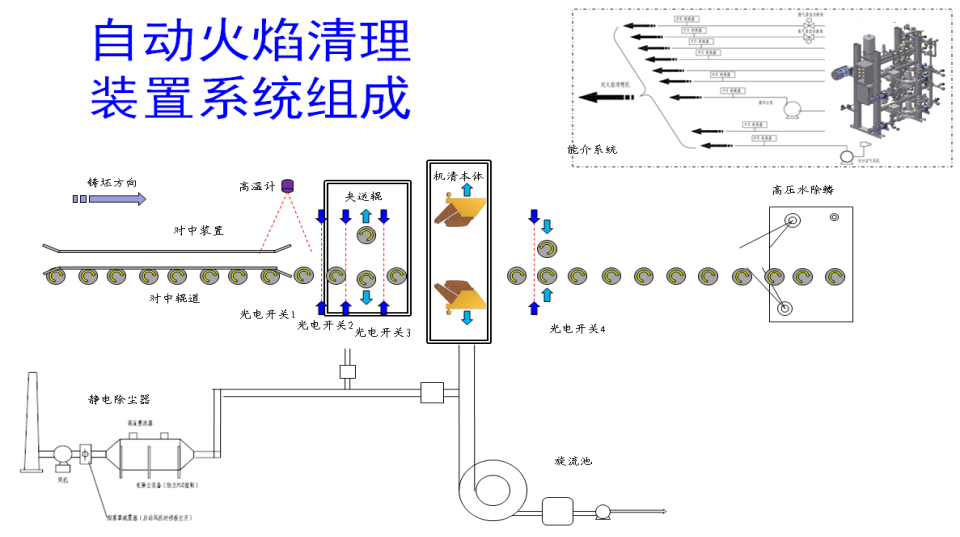

鑄坯表面清理的深度可以通過調節鑄坯移動速度、燃?xì)饬康葏?shù)來控制。自動火焰清理裝置其系統組成如下圖所示：

（1）自動火焰清理裝置本體系統，板坯連鑄自動火焰清理裝置成套技術中的核心，包括自動火焰清理裝置本體設備和能介控制系統，本體設備上根據清理鑄坯規格設置相應數量的燒嘴。燒嘴為燃?xì)饨橘|(zhì)的最終用戶點，燃?xì)饨橘|(zhì)通過管道輸送至燒嘴對鑄坯進行火焰清理，自動火焰清理裝置分配器可根據鑄坯斷面的不同而自動定尺，自動火焰清理裝置通過燒嘴的閉合接觸，自動確定板坯的規格，選擇合適的燒嘴數量投入工作范圍。能介控制系統為自動火焰清理裝置本體提供精確的介質調節和穩定的壓力控制。

（2）鑄坯輸送系統

鑄坯輸送系統主要用于鑄坯的輸送、鑄坯對中、為清理過程提供穩定的運動速度。包括，對中輥道1套、對中裝置1套、入口夾送輥1套、惰輥小車1套、出口夾送輥1套、出口輥道1套、高溫計1套、激光檢測器4套、增量編碼器6套（鑄坯定位用2套，電機用4套）

（3）煙氣收集和除塵系統

自動火焰清理裝置在工作過程中產生煙塵，煙氣量約6000 Nm3/min，煙氣經煙罩收集后通過地下煙道輸送到除塵系統。另外自動火焰清理裝置廠房外周設除塵管道，收集清理過程中從自動火焰清理裝置中溢出煙氣，并與地下煙道會合后送電除塵系統。主要設備組成：煙罩閘板升降裝置1套、氣缸控制設備1套、煙罩本體1套、除塵系統1套、除塵廢水輸送設備1套、煙道風門擋板裝置2套、地溝除塵隧道1套、隔音室除塵風管1套。

（4）高壓水除鱗系統

高壓水除鱗裝置主要用于去除清理后鑄坯表面的氧化鐵皮。主要設備包括：除鱗裝置框架1套、除鱗高壓水噴嘴1套、吹掃空氣噴嘴1套。

（5）濁環水處理系統

濁環水主要用于去處理火焰清理過程中的濁環水處理，并提供處理后的高壓水和低壓水給火焰清理使用。

三、主要創新性成果

機械火焰清理過程涉及氣固傳熱、高溫燃燒熔化及流體流動等科學問題，通過理論計算和實際實踐，取得如下創新性成果：

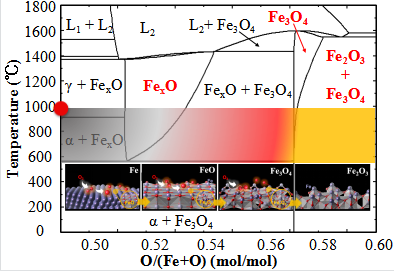

1、精確的氧分壓控制燃燒器的研制，滿足清理質量的最佳氧分壓氣氛控制。

2、高鑄坯表面質量的新型燒嘴開發。

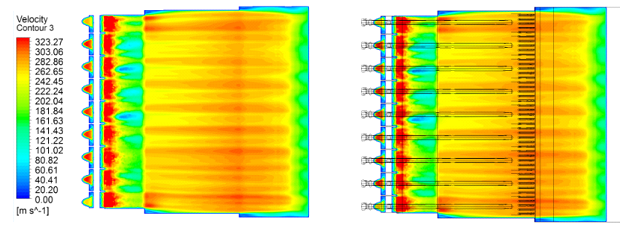

傳統燒嘴因清理過程中速度場和壓力場不夠穩定，清理表面容易產生壟溝、漏清等現象，無法滿足高端面板生產需要，通過建立三維可壓縮粘性流體流動的數值模型，模擬氣體在燒嘴中及作用在鑄坯表面的流場狀態，改進燒嘴結構、調整出口煤氣通道，使得清理氣體在整個鑄坯清理表面上的速度場和壓力場分布均勻、穩定，有效解決了鑄坯清理表面出現的壟溝和漏清等問題。實現清理指標：平整度高差≤1mm；漏清率≤5% 。

3、介質預混精確控制技術

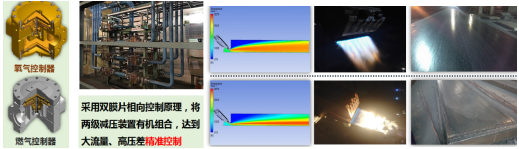

火焰清理過程中，高壓、大流量清理氣體的快速響應和精確控制是最核心技術環節，由于清理過程中氧氣調節范圍大，通常需要用兩套減壓閥進行兩次減壓控制，這種設計不僅占地空間大，響應時間也無法滿足工藝需求，開發了一種將兩級減壓集成在一套閥體內的專用裝置（雙膜片兩級減壓氧氣調節閥），加之前置反饋，可以保證氧氣控制點大范圍調壓，并能迅速達到設定壓力，實現了大流量燃?xì)鈮毫φ{(diào)節和快速響應能力。同時，為了滿足清理周期的壓力精確穩定性，設計開發了閉環控制系統（PID），用于保證清理氣體工作壓力和設定壓力的精確控制。

4、“一鍵式”機清控制技術

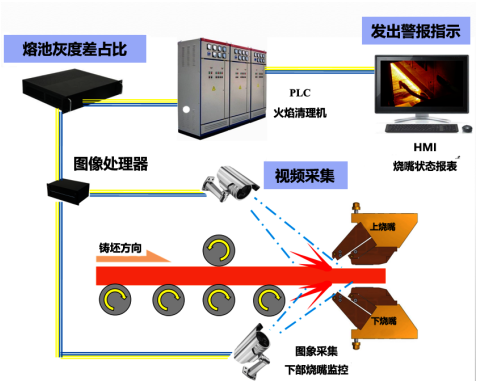

通過知識模型，加之在線檢測系統及圖像識別系統，結合工藝模型，實現火焰清理機的“一鍵式”操作，基本實現了機清無人化或者少人化操作，提高了鋼廠的自動化水平。

5、獨有的煙氣控制及熔渣粒化技術

火焰清理過程中，煙氣收集和熔渣的?；恢笔抢_的難題，通過設計采用專用的水噴嘴產生的水簾來控制煙氣，徹底解決了煙氣外泄，所有煙氣進入除塵系統，實現了火焰清理生產煙氣的環保排放。設計專用的噴嘴對清理過程中的熔渣進行?；行Ц纳屏髓T坯表面結渣、輥面結渣和熔渣積塊等問題，同時也解決困擾的環保難題，并申請了專利。

6、安全及環保設計技術

火焰清理涉及高壓高溫燃?xì)猓?jīng)常發生燃爆安全隱患，也是困擾傳統設備不能正常穩定工作的難點之一。設置緊急切斷裝置，緊急切斷的下游設置排放功能，在任何緊急狀態下首先切斷燃?xì)庵鞴苈菲鹪?，使得氧氣和煤氣不能繼續流向下游，并將下游管路中的殘余介質排空。采用壓差控制，火焰清理機主管路供氣為1.7MPa的高壓氧氣，氧氣閥門直接打開會使得開發瞬間的流速過快，容易產生安全事故，通過該設計，自動檢測閥門上下游的壓力差值，在打開閥門之前預先充滿下游的氧氣管道，避免氧氣管道的流速過快。燒嘴自清潔技術，清理不同鑄坯的規格，清理燒嘴投入的工作范圍會相應變化，工作過程對氧氣通道采用專用設備進行自清潔。

五、應用情況與效果

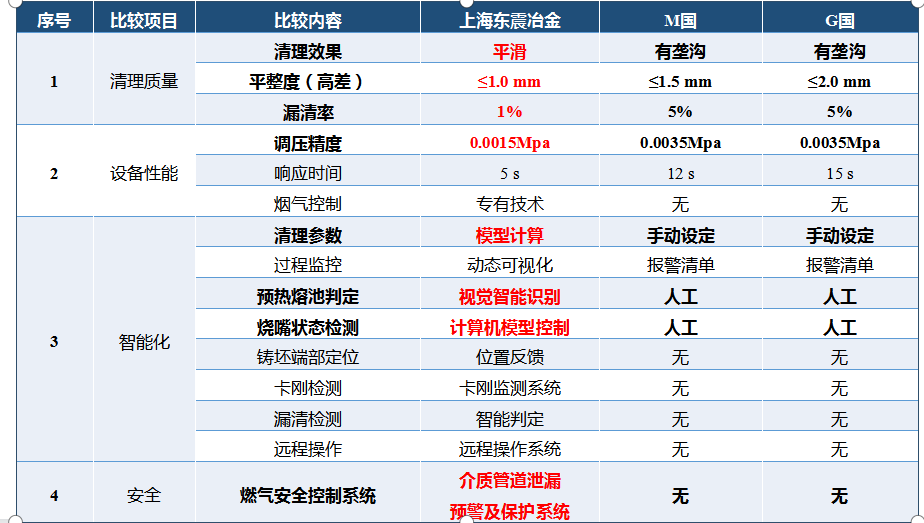

上海東震冶金科技有限公司通過近20年的持續研究和推廣使用，開發的自動火焰清理設備，通過院士專家的成果評價，達到國際先進水平。具體見下表：

近5年以來，不僅開發了板坯清理設備，也開發了方坯清理設備，實現了自動火焰清理設備國內三個100%，即整機市場占有率100%，核心備件市場占有率100%，技術服務市場占有率100%；同時設備和備件遠銷海外市場，如臺灣及韓國 等，深得廣大鋼鐵公司用戶的肯定和好評。
