一、研究的背景與問題

寶鋼股份寶山基地原料場是世界級特大型原料場，負責股份直屬?gòu)S部95％以上原燃料的輸入、儲存、加工處理，并向高爐、燒結、煉焦、電廠、焙燒、煉鋼六個用戶單位進行物料輸送，年作業總量在1.3億噸以上。寶山基地原料場始建于1978年，1982年開始投運，經過一、二、三期工程建設，露天原料場占地190萬平方米，煤料、礦石、輔料的有效貯量分別約為80萬噸、245萬噸和62萬噸;原料系統配套皮帶輸送機800余條，總長約125公里。

露天工作環境下，設備和鋼結構長期受到風、雨、雪、物料以及潮濕環境等因素影響，大部分設備和鋼結構腐蝕情況十分嚴重。原料區域因設備和鋼結構腐蝕帶來的重大設備和安全隱患已成為影響原料區域安全生產最為突出的問題。另外，露天料場受風力影響，料堆表面的物料易產生揚塵，并在堆、取作業過程中產生二次揚塵;在梅雨季節受雨水影響，料堆表面的物料在大雨沖刷下順雨水流入料堆兩側的排水溝，容易對排水溝造成堵塞而形成的積水，對周圍的地面環境造成污染，并帶來大量的物料損耗;此外，含水物料在皮帶輸送過程中易出現撒料現象，成為二次、三次污染的源頭。

隨著國際國內對能源、環保、可持續發展和以人為本的不斷重視，生態智慧型原料場將是未來原料場發展的必然趨勢。為響應和落實國家環保和上海市關于空氣污染防治工作的要求，寶鋼股份在鋼鐵行業內率先提出建設原料場全封閉改造示范工程，2012年寶鋼股份編制形成《寶鋼股份總部煉鐵廠原料區域大修規劃》，正式啟動原料場全封閉改造工程立項和建設準備工作，并將寶鋼股份原料場全封閉建設項目列入《2013-2018年寶鋼股份綠色發展規劃》。2013-2014年寶鋼股份對原料場全封閉改造規劃進行了局部調整和完善。隨后，寶鋼股份開始策劃對東山基地、梅山基地料場進行封閉改造。與此同時，對原燃料儲運系統全流程進行技術升級，實現寶鋼股份原料場要素?cái)?shù)字化、設施設備智能化、信息資源網絡化和日常管理可視化，大幅提高自動化水平，進一步優化崗位定員。

二、解決問題的思路與技術方案

    特大型智慧生態原料場技術主要是為了實現環保高效的冶金原料物流，方案如下:

    1、以原料物流領域最主要的原料儲存技術為研究對象，對環保高效冶金料場技術進行研究和應用，解決現有料場技術存在的占地面積大、物料適應性差、料場內部環保條件差、堆取系統配置不靈活等問題。對于原料多品種、多貯量、多性質貯存需求，應用環保高效原料場關鍵技術。該關鍵技術包括復合式B/C/D/E/P型環保料場、工藝輔助技術、堆取設備配置、土建結構優化、生產操作管理、堆位布置、投資計算等。

圖1 環保料場示意圖

2、針對新型環保料場技術運用和破碎篩分系統的改造，開發和應用了對應的無人化關鍵設備，包括門架式刮板堆取料機、旋轉給料機、智能堆料機等創新設備，并通過技術集成、軟件優化，實現設備的無人化操作;國內首次對四輥破碎機輥縫調整，攻克撞輥、定位穩定性差等問題，并通過遠程設定實現了中控一鍵式操作，取消了崗位值守，保障了作業人員安全，提高了燃料粒度質量，延長輥皮使用壽命。

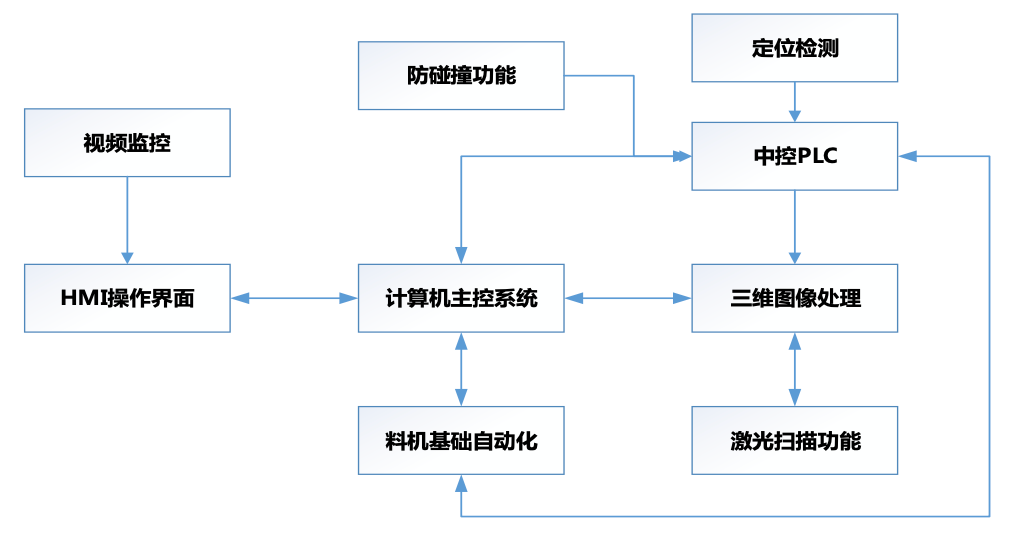

 圖2 無人化控制邏輯關系圖

3、以全自由流程控制技術為核心的原料場智能物流系統，包括線路智能決策、流程自動導航和設備標準控制，適用于原料場物料輸送系統的建設及在線升級改造。借助先進控制技術而構架智能裝備系統及針對大型流程工業散貨原燃料的智能儲運控制系統等關鍵技術，主要包括：關鍵設備無人化、原料場自動盤庫、數字化仿真、虛擬生產、智能巡檢等。開發和運用智慧運維及原料系統穩定運行技術。

 圖3 原料智能決策邏輯關系

4、以在線改造技術為研究對象，開展原料場在線不停產改造技術研究和應用，在不停產的情況下保證改造期間用戶單元的正常運行，實現原料場的在線封閉。開展原料全清潔生產技術的研究和應用，解決物料轉運和輸送過程中的揚塵、灑料問題。

三、主要?jiǎng)?chuàng)新性成果

1、針對原料多品種、多貯量、多性質貯存需求，應用環保高效原料場關鍵技術。該關鍵技術包括環保料場、工藝輔助技術、堆取設備配置、土建結構優化、生產操作管理、堆位布置等。

根據原料場各種原燃料的貯存要求，針對性的應用新型環保料場技術，主要有B/C/D/E/P型。復合式環保型料場可有效提高單位面積貯量約150%以上，物料損耗下降約80%，廠區降塵量減少約90%，節約占地約50%。根據實際需要，B型和P型料場內的堆取設備既可以是斗輪設備，也可以是門架式刮板設備;C型料場中部可以靈活設置成擋墻或立柱，取料輸出系統可以是單線或復線，從而適應不同物料貯量和用量的需求;E型料場（煤筒倉）內徑24m，單個筒倉的有效貯煤量可達1.1萬噸，為目前國內鋼鐵行業單體貯煤量之最。

 圖4 新型環保料場技術應用

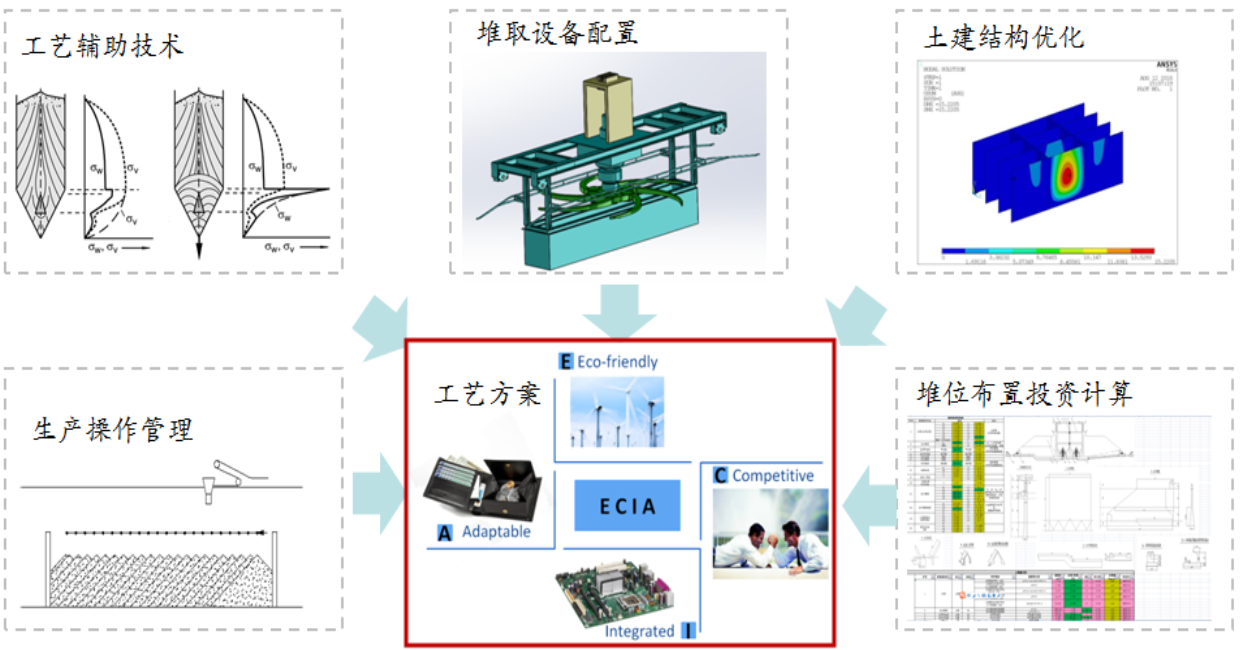

以復合式環保料場為核心，針對工藝輔助技術（揚塵控制、防止堵料、防止物料粉碎、節能降耗）、堆取設備配置、土建結構優化、生產操作管理、堆位布置及投資計算展開研究，最終形成環保高效冶金料場貯配一體系統解決方案。

 圖5 環保高效關鍵技術應用

2、針對新型環保料場技術運用和破碎篩分系統的改造，開發和應用了對應的無人化關鍵設備。

以C型、D型、P型料場為核心，運用配套的半門架刮板機、旋轉給料機、全門架刮板機新設備，并通過技術集成、軟件優化，實現了設備的無人化操作。

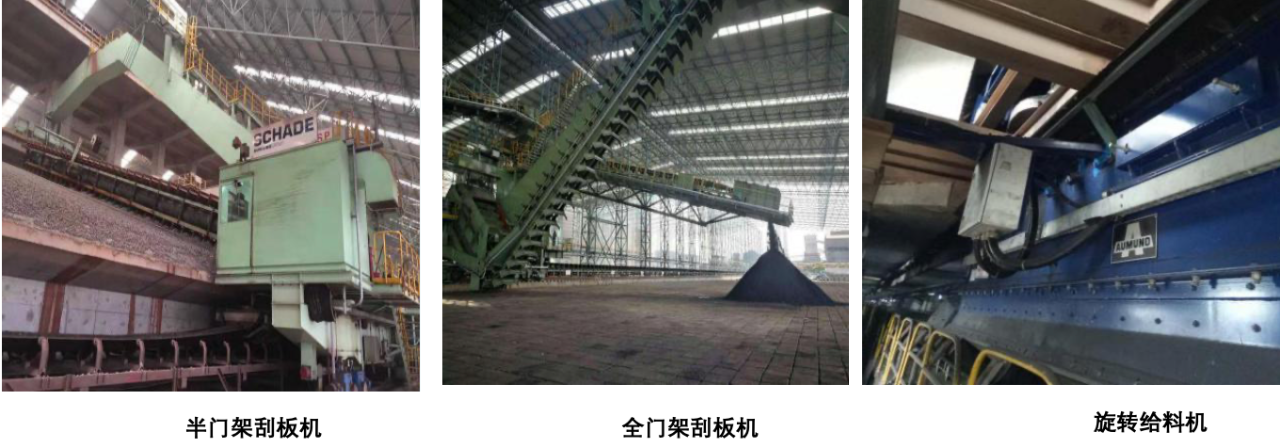

 圖6 新型核心設備無人化技術應用

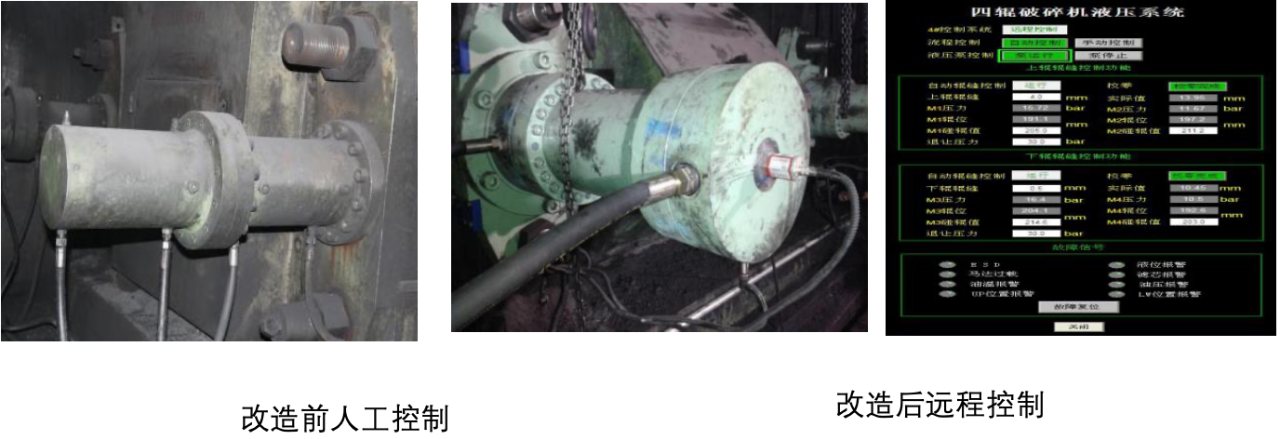

國內首次對四輥破碎機輥縫調整，攻克撞輥、定位穩定性差等問題，并通過遠程設定實現了中控一鍵式操作。取消了崗位值守，保障了作業人員安全，提高了燃料粒度質量，延長輥皮使用壽命。

3、以全自由流程控制技術為核心的原料場智能物流系統，包括線路智能決策、流程自動導航和設備標準控制，適用于原料場物料輸送系統的建設及在線升級改造。借助先進控制技術而構架智能裝備系統及針對大型流程工業散貨原燃料的智能儲運控制系統等關鍵技術。開發和運用智慧運維及原料穩定運行技術。

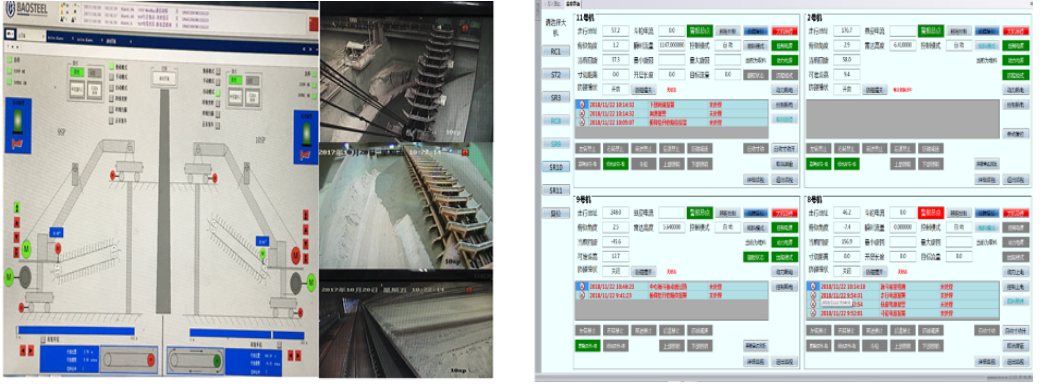

對堆取料機設備進行無人化適應性改造，增設設備遠程智能控制功能，加裝移動裝備相關視頻集中監控，通過三維模型等先進技術實現移動裝備自動作業，實現包括自動對位、自動堆料、自動切入料堆、自動取料、作業到量自動停止、作業流量的自動控制等功能。

 圖8  料場無人化技術示意圖

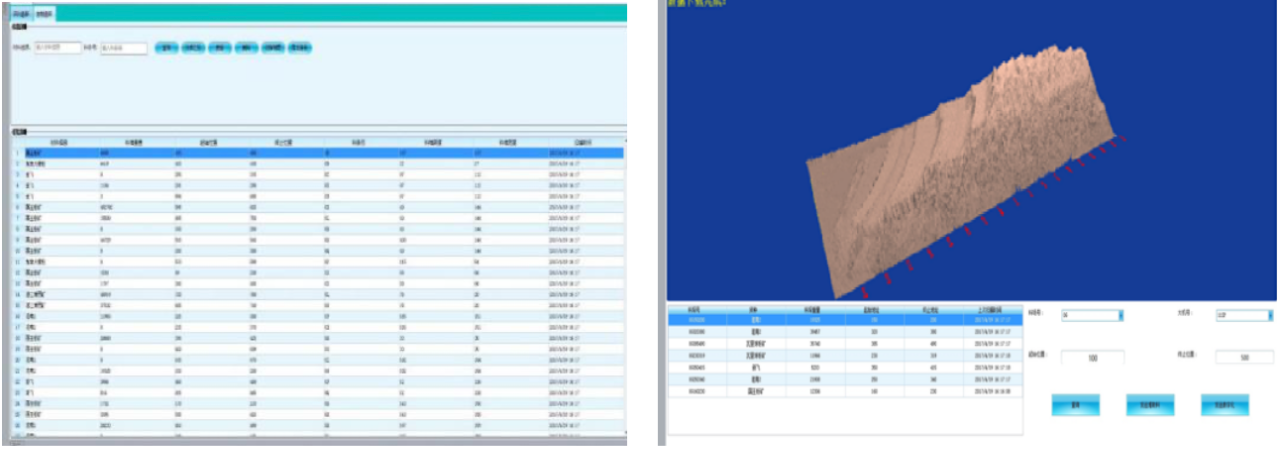

料場信息管理功能提供原料管理界面，可輕松了解當前料場內各物料的基本屬性，并可通過專用界面進行屬性數據的維護工作;并且完善的報表模塊可直接提升工作效率。包括料場盤庫管理、料場收發管理、料場電子地圖。

 圖9 料場盤庫技術示意圖

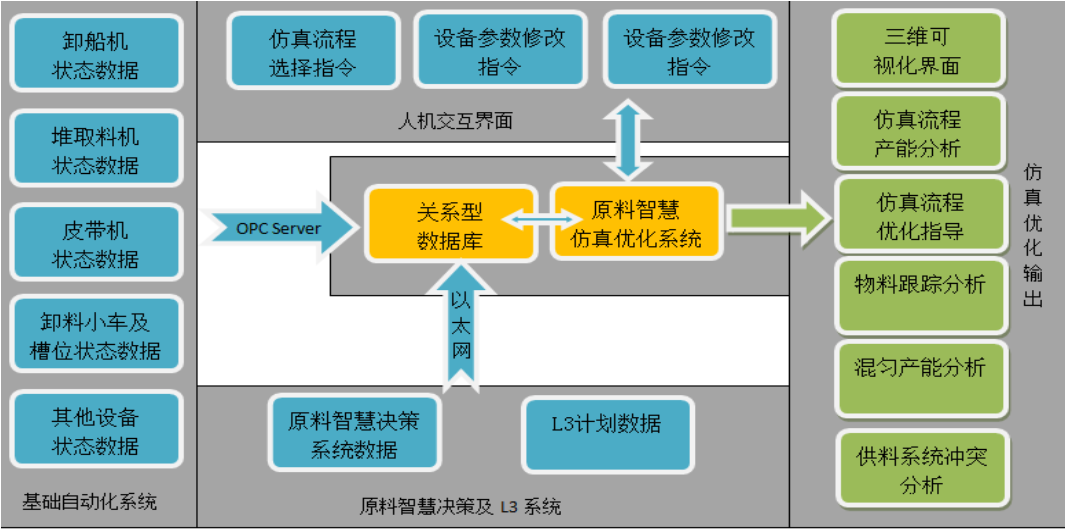

利用計算機模擬仿真技術，構建數字化仿真模型，當生產決策條件發生變更的情況下，結合現場當前設備狀態，模擬真實工況進行虛擬生產，將完成情況生成報表和結論，作為參考依據提供給原料場，便于執行變更決策。

 圖10 料場仿真技術示意圖

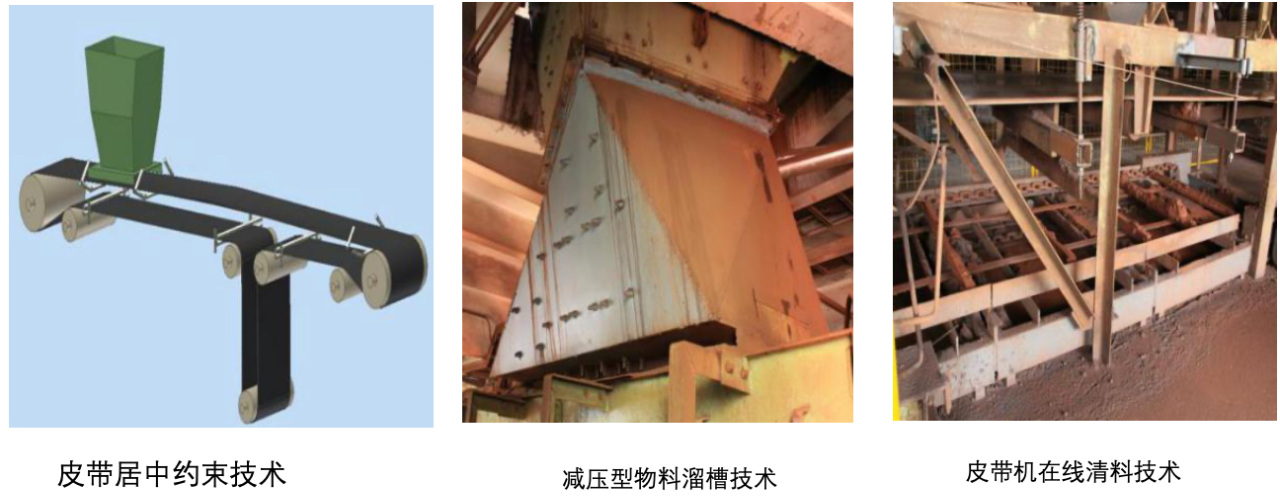

研究著重圍繞皮帶機運行穩定性和可靠性發展，重點難點局部試驗，突破原有技術的禁錮，實現了皮帶居中約束技術、移動溜槽分料技術、減壓型物料溜槽技術、皮帶縱向撕裂報警技術、皮帶機刮板機清料技術、皮帶機滾筒免維護軸承技術等十幾項核心技術的突破。

 圖 11 皮帶機穩定運行技術

借助現代智能檢測技術、通過關鍵設備運行狀況監測和異常數據分析，實現對料場設備的智能化運維，對設備實現科學化、數字化管理，提高設備的壽命和利用率。

 圖12 大機回轉齒輪振動頻譜提取示意圖

4、原料場在線不停產環保升級改造技術。包括雙系列配料的預混勻直撥技術、整粒系統在線整合改造技術、綜合樞紐轉運站在線改造技術、通廊在線封閉改造技術、網殼胎架滑移和在線監測技術等。

根據實際情況，實施雙系列混勻配料技術，即按照原有混勻配料槽形式，新建基本一致的混勻配料槽，避免原有配料槽改造影響生產。在此基礎上，自主開發了預混勻直撥技術，解決了生產組織的難題。

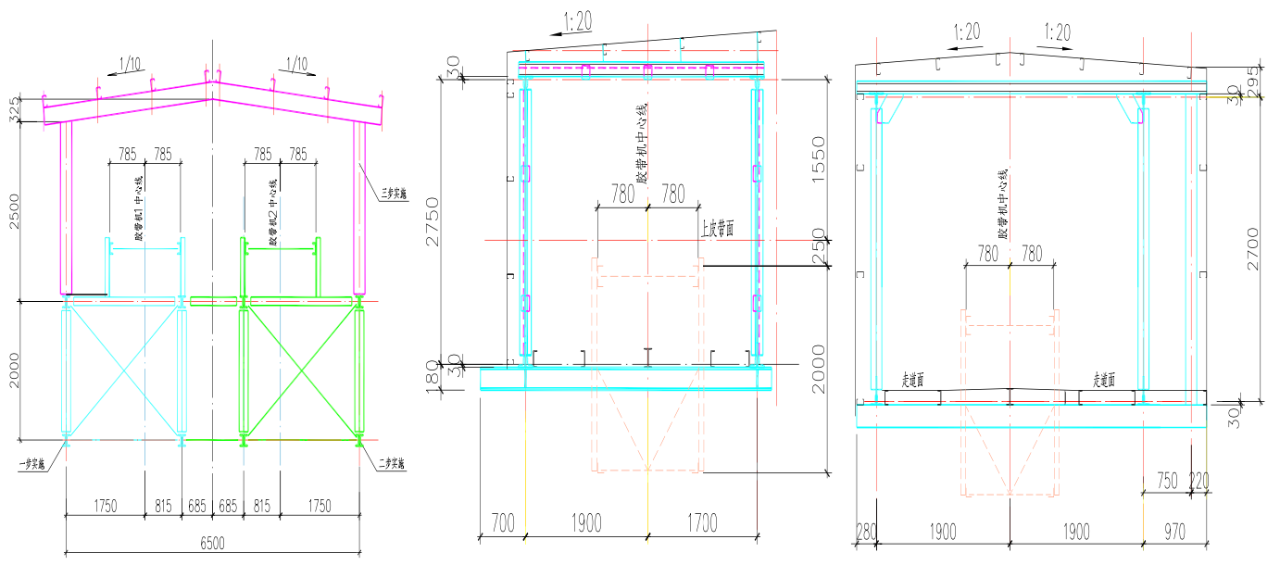

根據實際情況開發出針對不同膠帶機通廊的在線改造技術，解決了膠帶機封閉在線改造難題，編制了《鋼鐵企業膠帶機鋼結構通廊設計規范》。

 圖13 通廊封閉示意圖

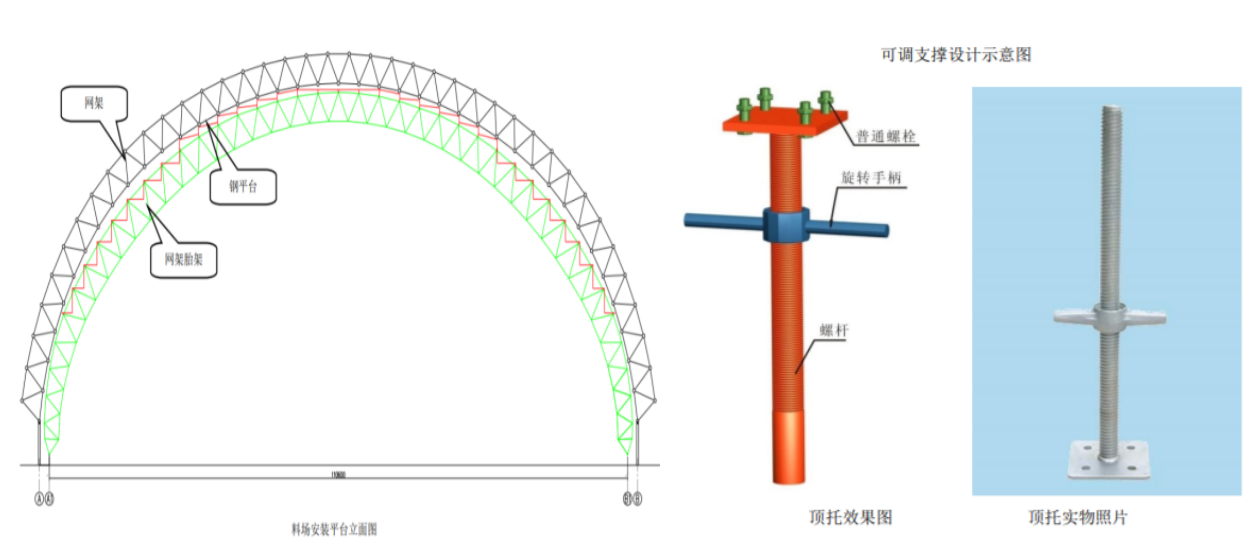

采用“網殼累積拼裝，胎架逐步滑移”的施工方法。從料場一側開始依次安裝，滑移胎架組裝好后形成網殼拼裝施工區段占用少量料場場地，區域內料場清空禁止料場堆取料設備進入。料場堆料位置和網殼安裝施工區段逐步協調配合，保證正常生產所需的原料供應。網殼施工期間對胎架的桿件應力和變形進行實時監控，并將監測結果與理論狀態下結構的受力情況和變形進行對比，確保施工安全。

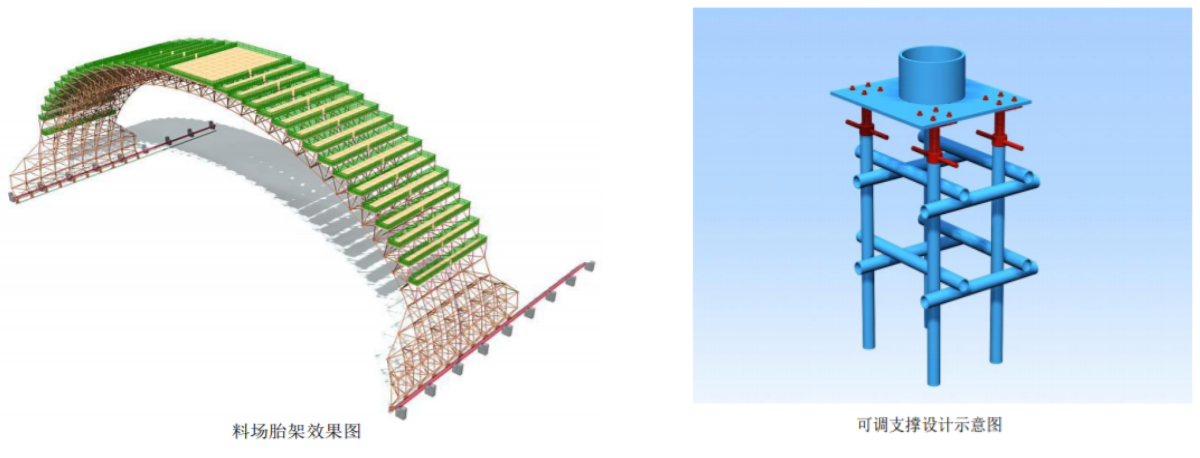

圖14  胎架滑移技術

 圖15  網殼拼裝技術示意圖

5、開發原料全清潔生產技術的研究和運用，解決物料轉運和輸送過程中的揚塵、灑料問題。

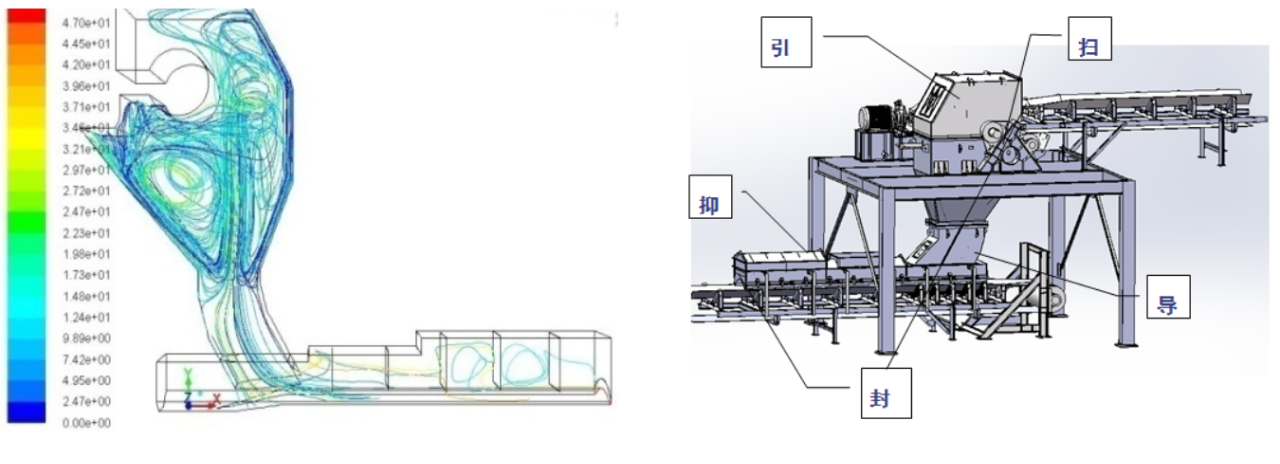

通過研究分析物料轉運過程中運動規律和灑料、揚塵等污染產生的根本原因，提出對料流與氣流進行引、導，減緩沖擊，實現物料和氣流集中受控運動;對含塵氣流采用良好密封，設置防塵簾增加氣流阻力，抑制氣流運動和粉塵逸出;采用高效多重清掃實現粘料有效清掃;從而實現整個轉運點的清潔化轉運。

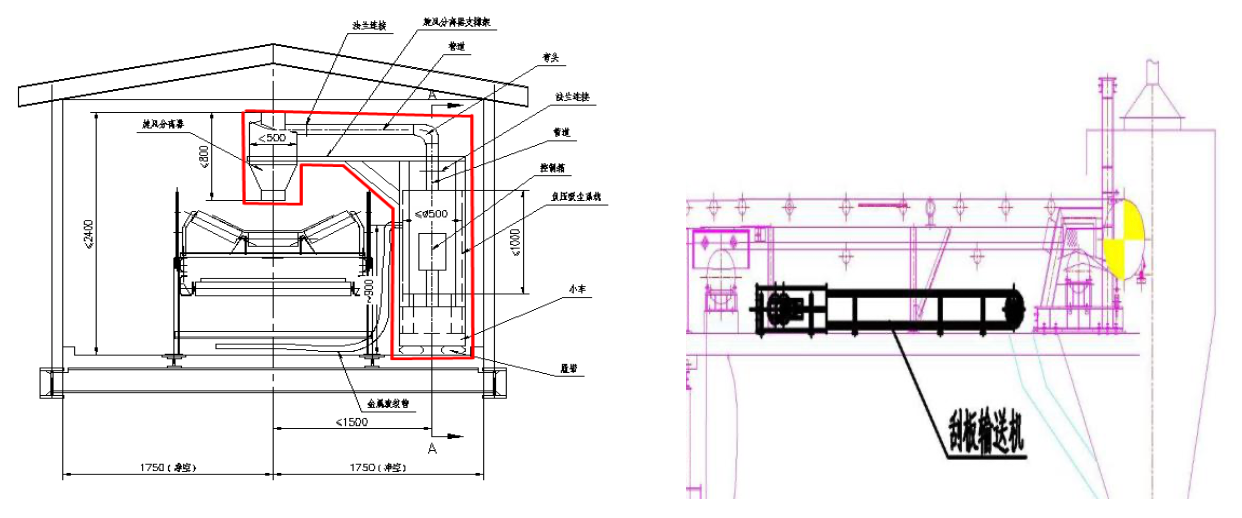

 圖16 清潔生產技術

開發通廊撒料清理裝置和回程管狀膠帶機，可應用于不同的作業場合，極大程度上降低了工人清料的勞動強度，實現清潔化輸送。

 圖17 通廊撒料清理裝置

四、應用情況與效果

項目應用復合式B/C/D/E/P型環保高效貯存技術建成環保高效原料場，實現了儲存、加工、輸送的全流程和全封閉，單期封閉面積達到約80萬m2;采用數字化料場技術開發的職能物流系統，實現了料場智慧化、無人化管理，標志著智慧生態原料場技術處于國際領先地位。

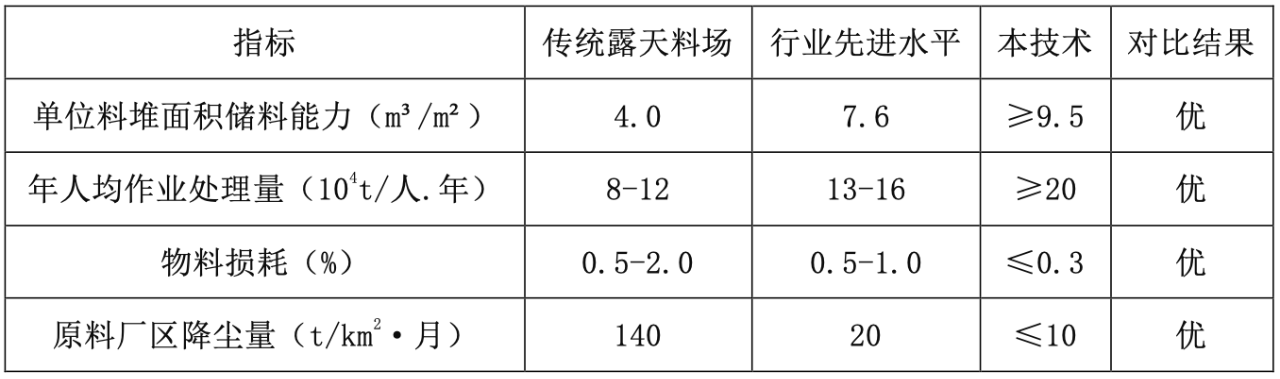

1、環保高效儲存與處理技術。通過工程現場實測、文獻資料記載，本成果技術與傳統露天料場、行業先進水平指標(國內外)對比如下表：

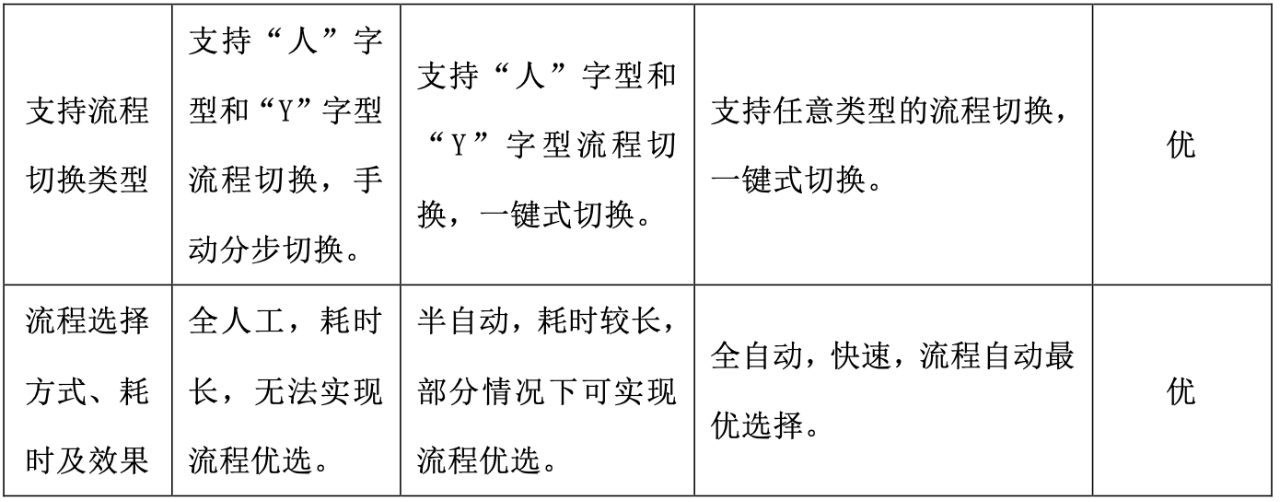

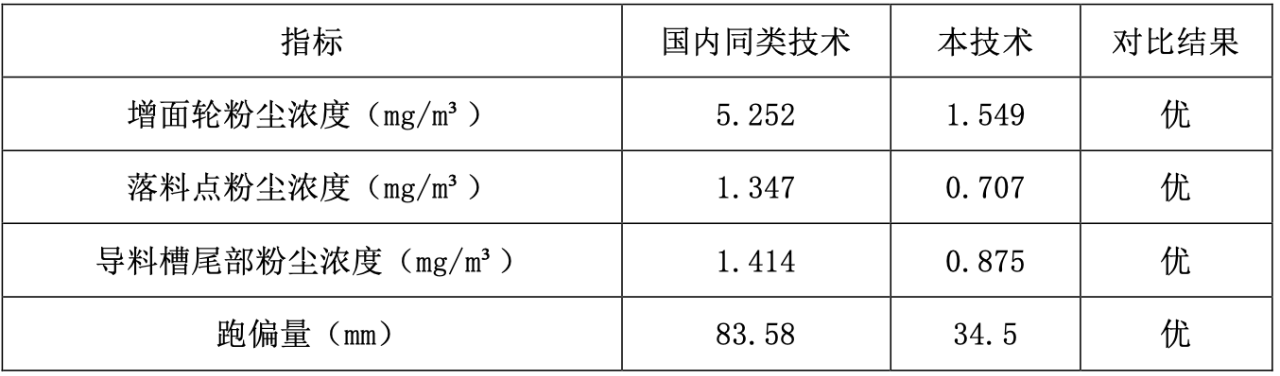

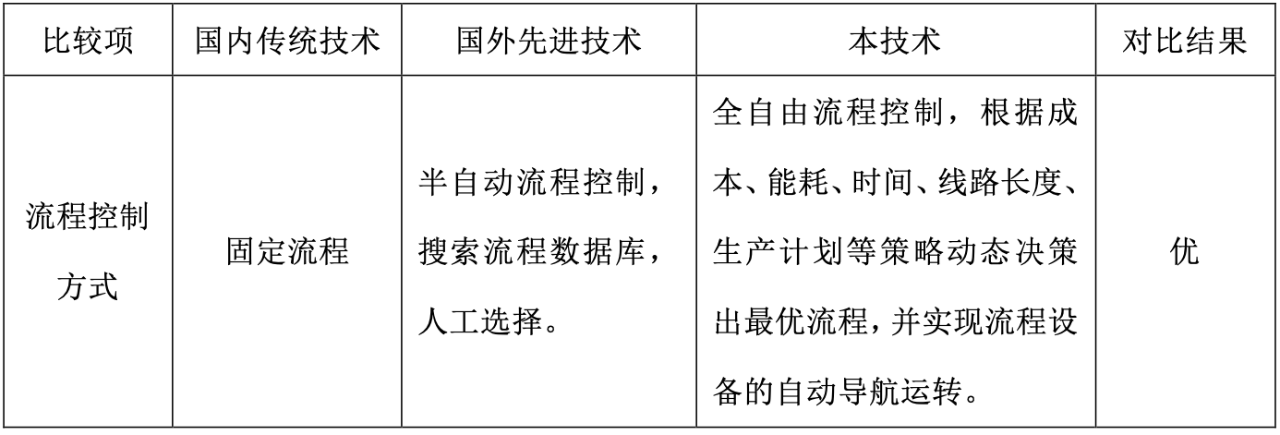

2、智能化原料場技術。本技術與國內外相關技術的綜合比較對比見下表：

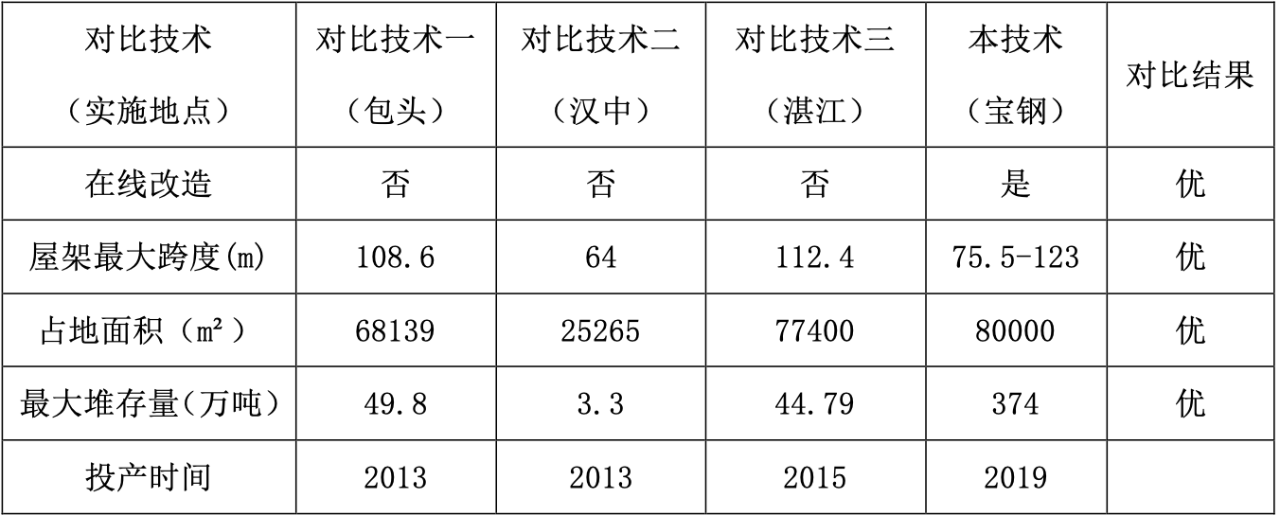

4、原料場在線不停產改造技術。該技術與當期行業先進水平指標對比如下表：
