一、研究的背景與問題

節能和環保是制約我國鋼鐵行業可持續發展的重要因素，在全國環境保護工作會議上，我國制定實施了打贏藍天保衛戰三年作戰計劃，啟動鋼鐵行業超低排放改造，全國具備改造條件的鋼鐵企業力爭實現超低排放,其中軋鋼加熱爐和熱處理爐氮氧化物實現超低排放是其中一項重要目標。目前諸多工序減排措施大都采用末端治理，其中煙氣脫硝處理技術存在占地面積大、運營成本高且易產生二次污染等問題。而低氮燃燒技術通過對氮氧化物產生的源頭進行控制，無需額外的附屬污染處理設備，僅依靠低氮燃燒裝置本身的優化設計和低氮燃燒控制技術，即可滿足鋼鐵企業軋鋼工序爐窯的安全環保低成本運行需求，是實現工業爐超低氮排放的首選技術方案。

鋼坯加熱爐由于工藝溫度高，燃燒峰值溫度也相對較高，而熱力型氮氧化物隨燃燒峰值溫度升高化學反應速率按指數規律迅速增加，鋼坯加熱工藝溫度高與熱力型氮氧化物隨燃燒峰值溫度升高急劇上升之間的矛盾是高溫工業爐的氮氧化物源頭控制的關鍵技術難題。

現有低NOX燃燒技術主要圍繞如何降低燃燒溫度，減少熱力型NOX生成開展的，主要技術包括分級燃燒、預混燃燒、煙氣外部再循環、多孔介質催化燃燒等等。然而現有上述低氮燃燒技術存在以下缺陷：

1、火焰溫度高?，F(xiàn)有低氮燃燒技術仍然是基于傳統有焰燃燒開發的，對于降低氮氧化物有一定效果，但無法根本消除過高的火焰峰值溫度，無法大幅度降低氮氧化物排放，沒有本質的突破，難以實現超低排放效果。

2、適應范圍窄?，F(xiàn)有低氮燃燒技術應用場合受限制，難以滿足某些特殊應用場景，例如高濃度富氧燃燒、高熱值煤氣及受限空間內的高強度燃燒等應用場景下，現有低氮燃燒技術難以實現低氮排放。

3、穩定性差。我國鋼鐵企業數量規模龐大，部分企業由于工序工藝限制導致工況復雜多變，如產能負荷、燃料成分等的波動，現有低氮燃燒技術無法實現工況波動下的穩定超低排放。

因此，解決現有低氮燃燒技術缺陷，攻克諸如工藝溫度對氮氧化物生成的顯著影響、高熱強度燃燒下低氮排放的實現、工況復雜多變對氮氧化物排放的穩定性影響等關鍵技術難題是本項目的主要研究?jī)?nèi)容。

綜上所述，系統研究先進無焰燃燒超低氮排放技術及裝備，開發適應軋鋼高溫工業爐復雜多變工況的超低氮燃燒控制技術，為國內鋼鐵企業的超低排放改造提供可靠的技術保障和配套裝備，實現各種復雜工況下在線連續監測超低排放，對于鋼鐵加熱爐及熱處理爐的高效燃燒、低氮環保性能提升，對我國鋼鐵行業長期可持續綠色發展以及客戶的當前迫切需求都具有重要的現實意義。

二、解決問題的思路與技術方案

北京京誠鳳凰工業爐工程技術有限公司圍繞鋼鐵企業加熱爐及熱處理爐的源頭減排目標，聚焦超低氮燃燒技術，以無焰燃燒理論為指引突破傳統有焰燃燒技術局限，開發適用于鋼鐵企業加熱爐及熱處理爐復雜工況下的超低氮無焰燃燒技術及裝備，同時結合工程實際構建低氮燃燒控制模型，以保障工業爐在無附加末端減排措施的情況下實現連續在線監測超低排放。

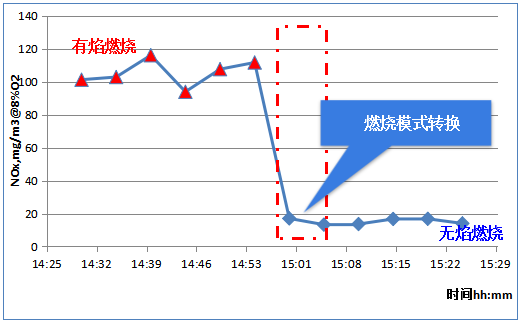

圖1技術路線及方向的熱態燃燒實驗驗證

（1000℃爐溫下天然氣有焰轉換無焰模式下氮氧化物對比）

研發團隊針對現有低氮燃燒技術均是基于火焰燃燒理論，燃燒峰值溫度過高，難以從本質上大幅度降低燃燒高溫形成的熱力氮氧化物，提出空氣分級偏置技術以弱化空煤氣混合，打破火焰穩定條件，提高空煤氣流速超出火焰?zhèn)鞑ニ俣?，從而形成超低氮無焰燃燒；針對傳統富氧燃燒溫度過高的難點，提出富氧高速噴吹技術以實現多種富氧濃度下穩定超低氮無焰燃燒；針對高熱值煤氣及受限空間高強度燃燒下實現低氮排放的難點，提出基于燃?xì)夥旨?jí)和煙氣強制內循環的無焰燃燒裝置；針對工業爐復雜工況下的低氮燃燒控制，構建基于爐溫—?dú)夥铡?fù)荷—氮氧化物的多因素燃燒優化控制模型，以解決多變工況對于超低氮排放的穩定性要求。

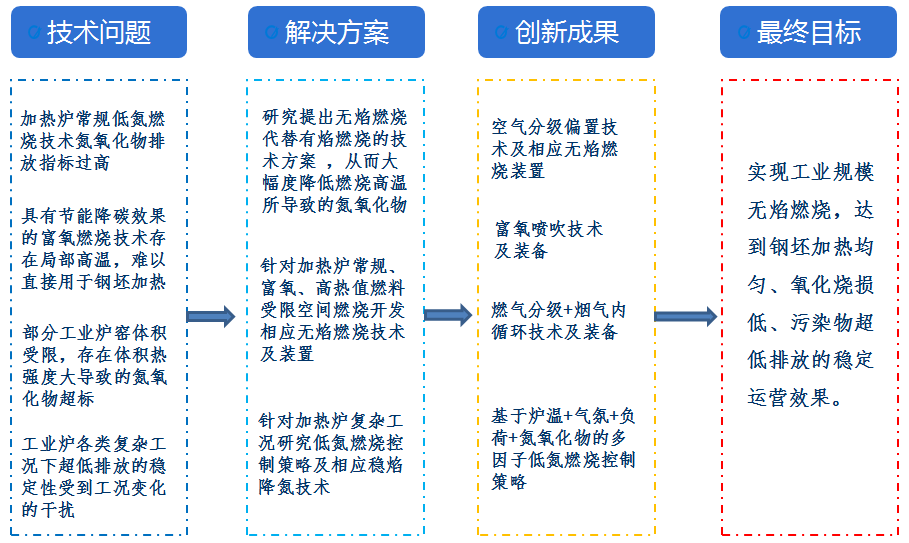

圖2項目總體研發思路

項目組立足行業發展趨勢和市場需求，基于低氮燃燒機理、熱態仿真及燃燒實驗以及多年來工業加熱工程實踐，開展超低氮燃燒技術研究，以解決以下關鍵技術難題。

技術難題1：工藝溫度對氮氧化物生成的顯著影響。鋼坯加熱爐由于工藝溫度高，燃燒峰值溫度也相對較高，而熱力型氮氧化物隨燃燒峰值溫度升高，化學反應速率按指數規律迅速增加。由于工藝溫度無法改變，鋼坯加熱工藝溫度高與熱力型氮氧化物隨燃燒峰值溫度升高急劇上升之間的矛盾是高溫工業爐的氮氧化物源頭控制的關鍵技術難題之一。

技術難題2：高熱強度下無焰燃燒的實現。在工業爐某些特殊應用如富氧燃燒、高熱值燃料受限空間燃燒等高熱強度場景下，由于富氧或高熱值燃料所導致的理論燃燒溫度較高，在受限空間內單位體積熱強度高，同時由于爐膛空間限制，煙氣自然循環回流受到抑制，不利于在燃燒反應發生前稀釋助燃空氣及高熱值燃?xì)?，因而難以在高熱強度下形成超低氮無焰燃燒，爐內溫度場梯度大，存在局部超高溫區，不利于降低燃燒峰值溫度，難以實現氮氧化物的超低排放。

技術難題3：工況的不穩定性。生產現場存在比較普遍的一個問題在于爐況的不穩定性，超低氮燃燒器作為一種熱工裝備，具有非線性特征，當遠離其設計工況運行時性能會下降，不利于保持穩定的超低氮排放。目前大部分軋鋼加熱爐還是比例燃燒控制，實際生產的時候，產能利用度過小或者產能過大，間接造成低氮燃燒器處于低負荷或者超負荷運行，這對低氮排放不利。另外，煤氣的熱值波動很大，導致設計參數與現場工況不吻合，熱力氮氧化物也顯著增加。軋鋼加熱爐操作人員都習慣于從安全角度考慮大風量操作，通常煙氣中殘氧都在3%以上，有些老舊加熱爐由于密封性較差吸入冷風量偏大遠大于這個數字，這也會造成氮氧化物隨殘氧的升高而急劇上升。以上工況的不穩定性也是超低氮燃燒保持連續穩定運行的關鍵技術難題。

本項目團隊針對上述實現超低氮排放的關鍵技術難題進行了相應技術研究、裝備開發、工程應用，從而保障高溫工業爐在線連續監測超低氮排放。

三、主要?jiǎng)?chuàng)新性成果

項目組經過多年攻關，圍繞鋼鐵企業加熱爐及熱處理爐的源頭減排目標，以無焰燃燒理論為指引，突破傳統有焰燃燒技術局限，開發了適用于鋼鐵企業加熱爐及熱處理爐復雜工況下的超低氮無焰燃燒技術及裝備，同時結合工業爐復雜工況構建低氮燃燒控制模型，創新開發了適應于復雜工況的超低氮穩定控制技術，以保障工業爐在無附加末端治理措施的情況下連續在線監測超低排放。項目技術實現了工業爐窯均勻加熱、超低氮排放、提高加熱效率和產品質量等工藝高標準嚴苛要求，主要?jiǎng)?chuàng)新成果如下：

1、針對現有低氮燃燒技術燃燒峰值溫度過高導致的熱力氮氧化物排放高，項目突破傳統有焰燃燒限制，基于無焰燃燒理論開發了空氣分級偏置無焰燃燒技術，確定無焰燃燒實現的臨界流體速度和煙氣回流率，實現了高熱值燃?xì)馊紵趸锱欧判∮?20mg/m3。

2、針對傳統富氧燃燒局部溫度高、氧化燒損大和氮氧化物排放高的技術缺陷，開發了富氧高速噴吹技術及成套裝備，實現了21%~100%多種富氧濃度下穩定超低氮無焰燃燒，避免了高濃度富氧應用于鋼坯加熱爐時引起的過度氧化燒損問題。

3、針對高熱值燃料在受限空間內無焰燃燒實現的難題，開發了燃?xì)夥旨?jí)和煙氣強制內循環的無焰燃燒裝置，爐膛體積熱強度提高3倍，氮氧化物排放小于70mg/m3，實現高熱值煤氣及受限空間高強度燃燒下的超低排放。

4、針對工業爐復雜多變工況對氮氧化物排放穩定性的影響，構建基于爐溫、氣氛、負荷、氮氧化物等多因素的燃燒優化控制模型，創新開發了適應于復雜工況的超低氮穩定控制技術，在復雜工況下負荷調節比達到10:1時，保障工業爐在線連續監測超低氮排放要求。

四、應用情況與效果

項目開發了適用于軋鋼加熱爐各種燃?xì)猓ɑ旌厦簹狻⒔範t煤氣和天然氣）、各種系列（側燒嘴、端燒嘴、平焰燒嘴）的超低氮燃燒技術及裝備，可因地制宜選擇合理配置。實際工程應用中，針對工業爐復雜工況下的低氮燃燒控制，構建基于爐溫—?dú)夥铡?fù)荷—氮氧化物的多因素燃燒優化控制模型，在復雜工況負荷調節比達到10:1時,保障工業爐在線連續監測超低排放。

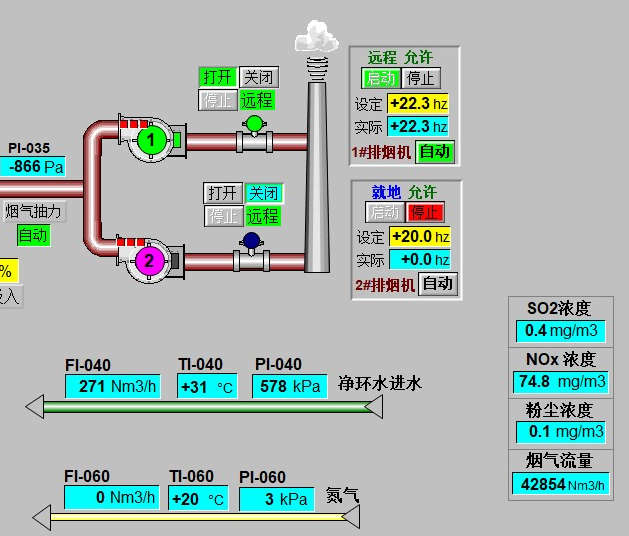

圖3寶鋼2050熱軋?jiān)诰€監測氮氧化物濃度

2017年北京北冶功能材料有限公司首次在加熱爐天然氣低氮改造項目中應用本項目成套超低氮無焰燃燒技術及裝備，項目投產后實現超低氮排放，完全滿足北京市環保要求。隨后項目成果陸續在寶鋼股份、石鋼、沙鋼、安陽鋼鐵、廣青金屬、德龍鎳業等鋼鐵企業改造或新建項目中投產應用，實現超低氮無焰燃燒技術及裝備的推廣應用。項目工程寶鋼2050熱軋采用混合煤氣燃燒實現在線監測氮氧化物排放小于50mg/m3（圖3），沙鋼3500中板采用焦?fàn)t煤氣燃燒氮氧化物排放小于100mg/m3，石鋼環保搬遷采用天然氣燃燒，氮氧化物排放在線監測小于100mg/m3，正常生產時約70mg/m3，如圖4所示。

圖4石鋼環保搬遷中棒在線監測氮氧化物濃度

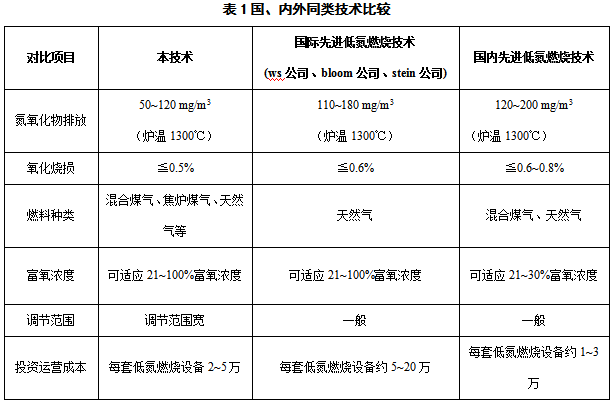

項目技術工程應用實現NOX排放指標50~120mg/m3（8%O2），其中混合煤氣等中低熱值燃料燃燒正常生產可達到50mg/m3，焦?fàn)t煤氣、天然氣等高熱值煤氣正常生產可達到80mg/m3，保溫待軋等非正常生產復雜工況下可達到120mg/m3以下，氧化燒損率達到0.5%，負荷調節范圍可達10:1，保障了復雜工況下燃燒及超低氮排放的穩定性。項目成果應用實現整體性能指標相比國內外同類先進技術處于領先地位。

項目近三年已產生直接經濟效益6.9億元以上,自首次應用以來，累計簽約合同32項，合同額近13億元，包括印尼瑞浦、土耳其Kardemi等國外企業，已投產項目年減排氮氧化物約1165噸，累計減少氧化燒損等為企業帶來經濟效益約2.452億元。

本成果已申請專利15項，其中已授權12項；取得軟件著作權1項；編制1項國家標準。項目成果經行業權威專家鑒定達到國際先進水平，2020年本項目技術及裝備入選工信部、科技部、生態環境部《國家鼓勵發展的重大環保技術裝備目錄》，本成果有力推動了軋鋼加熱爐及熱處理爐燃燒技術進步，提升了工業爐節能環保技術標準，引領了工業爐復雜工況下的超低氮排放源頭治理技術發展方向，有利于我國鋼鐵行業實現綠色可持續發展。
