一、研究的背景與問題
由于異形坯斷面形狀不規則，受力情況復雜，在連鑄生產中容易出現裂紋、夾渣等缺陷，導致軋制時產品報廢率高。國內的幾臺大斷面異形坯鑄機均為國外引進，其最大斷面為1024mm×390mm×120mm。而國產的兩臺異形坯鑄機生產的異形坯最大寬度只有500mm，和引進鑄機還存在較大的差距，我國此前還沒有完全掌握異形坯鑄機核心技術。當需要生產新的斷面時，只能簡單仿制，往往使用效果較差，鑄坯質量難以保證。隨著，我國的基礎建設不斷投入，我們需要大量產線更豐富的異形坯鑄機，而且還需要進一步加大其斷面。為此，開發我國用于軋制重型H型鋼的重型異形坯連鑄機技術與裝備非常重要。
重型異形坯斷面尺寸更大，鑄坯的凝固進程更長，應力情況非常復雜。鑄坯對整個凝固過程的傳熱均勻性，以及設備的剛度提出了更高的要求。同時兼顧板坯、非對稱異形坯的生產，對夾持段也有一些特殊的要求。冶金控制模型應穩定、可靠，確保鑄坯的坯殼均勻生長，表面溫度平穩下降。設備結構合理，以保證較高對弧精度，同時更換快捷。
從設備設計、模型開發兩方面著手，開發的設備結構為計算模型提供基礎，模型計算結果為設備開發提供理論依據，相互驗證、推動。在形成一套完整的重型異形坯鑄機裝備的同時，給出詳實可靠的理論支撐。研發出的冶金模型，輔助設備設計的同時，得到合理的連鑄工藝，形成一整套生產工藝參數。使研發的設備、工藝參數做到有的放矢，確保鑄機投產后穩定生產。
重型異形坯的關鍵設備中，結晶器的冷卻非常重要，要充分考慮到初生坯殼各個角部的二維冷卻，以及不同部位的支撐方式。異形坯二次冷卻區的輥列支撐、噴嘴布置，要滿足鑄坯生長過程的冷卻、支撐作用。采用離線仿真模型，對凝固過程進行模擬，優化設計，避免熱應力、鼓肚應力引起的裂紋。采用二冷水動態控制，保證鑄坯表面溫度按目標設定值平穩下降。中包控流、水口設置、引錠頭設計、開澆水量的控制都有嚴格的要求，需要完整的工藝參數。以上都是本項目需要研究解決的關鍵問題。
二、解決問題的思路與技術方案
總體研發思路為，從設備開發、模型開發兩方面著手，通過設備研發為計算模型提供基礎，模型研發為設備開發提供理論依據，相互驗證、推動。在形成一套完整的重型異形坯鑄機設備的同時，提出詳細的理論支撐。開發出相應的冶金模型，輔助設備設計的同時，得到合理的連鑄工藝，形成一整套生產工藝參數。使研發的設備、工藝參數做到有的放矢，確保鑄機的穩定生產。
1、文獻調研。收集目前國內外關于異形坯鑄機的相關文獻、專利以及應用情況，確定當前技術的優缺點；分析重型異形坯鑄機的關鍵參數，確定要重點解決的環節，制定合理的方案路線；
2、鑄機機型的確定，對重型異形坯鑄機的核心設備：結晶器、夾持段、拉矯系統，進行系統開發。確保異形坯、板坯生產的兼容性，根據異形坯、板坯兼容生產，確定板坯扇形段的結構，輥?zhàn)拥奶厥饫鋮s方式；
3、通過對結晶器內鑄坯傳熱過程進行模擬計算，確定結晶器冷卻結構、錐度、開口度等關鍵參數；
4、開發異形坯凝固過程仿真模型，對噴嘴、二冷、輥列輔助設計系統開發。冷卻區和噴嘴為空間布置，其噴出的水量最終轉化為鑄坯表面的水流密度。再通過傳熱計算，得到不同鑄坯表面溫度，對冷卻回路、噴嘴布置進行優化。通過對二冷區的鑄坯鼓肚狀態的模擬分析，對夾持段的輥列進行校核；
5、二冷動態控制模型開發,異形坯的二冷水控制，采用基于“坯齡模型”二次冷卻動態控制。由于有效拉速考慮到了鑄坯坯殼的生長情況，考慮到了鑄坯的傳熱和凝固特點，進行動態冷卻控制，使鑄坯按目標表面溫度曲線緩慢下降。為了提高計算速度，實現多流并行計算，采用“間斷伽略金有限元”算法編寫異形坯溫度場在線計算程序。用于實時計算連鑄坯的溫度場，進行在線熱狀態監測?？梢灾庇^地顯示澆鑄過程中鑄坯表面特定位置的冷卻曲線和凝固熱節點處的固相率曲線，揭示鑄坯冷卻的均勻狀態。
三、主要?jiǎng)?chuàng)新性成果
1、針對重型異形坯連鑄機的裝備空缺和設計難點，對核心關鍵裝備技術方面開展了研究，實現了重型異形坯鑄機的完全國產化，不僅填補了我國重型異形坯鑄機的技術空白，而且創造了多項國際領先技術指標。生產的重型異形坯尺寸（1200mm×500mm×120mm）為國際上已投產同類異形坯最大規格。

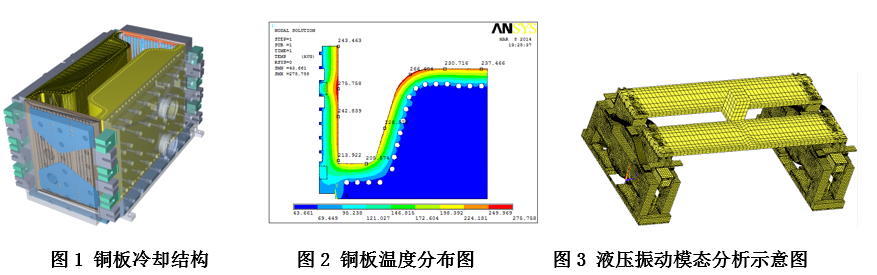

（1）【難題】重型異形坯結晶器的寬面形狀復雜，采用銅板上打孔的冷卻結構，如圖1所示。異形坯結晶器幾個角部區域的傳熱控制是銅板設計的關鍵，通過優化開孔的大小、間距，盡量提高傳熱的均勻性。重型異形坯結晶器重量較重，而且異形坯的摩擦力也較大，在仿弧過程中，意外載荷也要大于常規鑄機。振動裝置必須有足夠的剛度，否則就會發生偏擺、共振等現象。【創新與成效】本研究從熱量傳導、應力分布的角度，搞清楚鑄坯在結晶器內的凝固規律。通過建立二維傳熱-應力耦合模型，應用ANSYS有限元軟件進行穩態熱傳導有限元分析，計算異形坯組合式結晶器銅板的彎月面區結晶器溫度場，其溫度分布如圖2所示。通過模擬不同工況、開孔方式，將銅板熱面的最大溫差控制在60℃，大大減小鑄坯局部的熱應力。通過凝固過程的模擬，得到在結晶器內鑄坯的收縮量，對結晶器的錐度進行合理設置，保證鑄坯坯殼厚度的均勻增長。
通過對液壓振動裝置振動過程，進行模態分析和強度計算，如圖3所示。分析其固有頻率和應力分布情況，以實現對振動裝置的結構進行優化，確保偏載情況下設備穩定性。

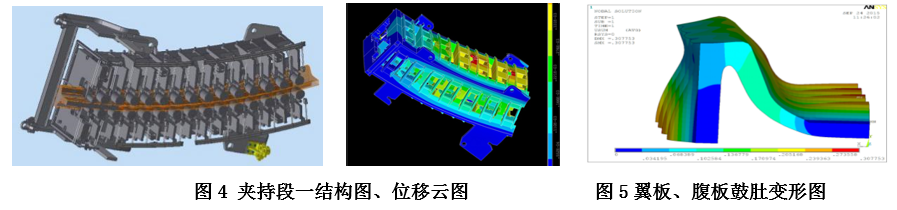

（2）【難題】鑄坯進入夾持段后，坯殼很薄、鑄坯溫度較高。夾持段給鑄坯支撐作用，防止鑄坯的鼓肚，同時要進行噴水二次冷卻，促使坯殼均勻生長。異形坯的形狀較為復雜，如果設備夾持不合理，或二冷水冷卻不均，機械應力、熱應力就會導致鑄坯表面、內部產生裂紋。重型異形坯的腹板較寬，最大的寬度達到了約900mm，腹板必須設置夾持輥直到全凝固。其翼板高度達到了500mm，而且翼板內側是一個斜面，無法設置夾持輥，只能靠坯殼本身的剛度來支撐。當鼓肚變形發生后，在蠕變的作用下，其還有進一步加大的趨勢?！緞?chuàng)新與成效】異形坯夾持段復雜的結構、受力狀況，需要建模計算其生產過程中的應力、應變情況，如圖4所示。采用真實的鑄坯幾何形狀，采用ANSYS三維實體模型進行模擬計算，計算該鑄坯在生產過程中的鼓肚情況，作為夾持輥布置的設計依據。計算出的鑄坯翼板、腹板鼓肚變形狀況，如圖5所示。生產表明，通過增加重型異形坯翼緣外側的夾持輥，將外側的鼓肚量控制在0.4mm以內，翼緣內側的鼓肚量完全能夠滿足要求。

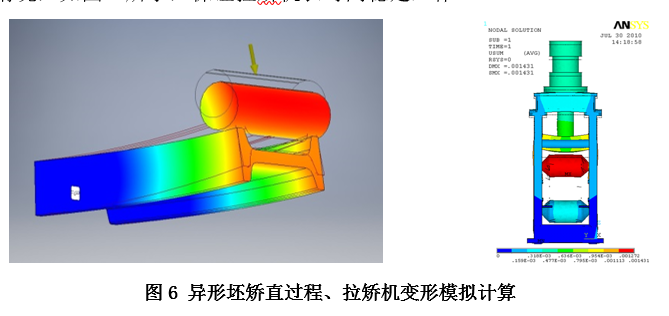

（3）【難題】異形坯的形狀決定了其抗彎模量很大，不易矯直，如果矯直方式設置不合理，可能導致矯直后的鑄坯翼緣發生變形，影響后工序的軋制?！緞?chuàng)新與成效】矯直曲線、矯直力控制、驅動力的確定為拉矯系統的幾個關鍵參數。本研究拉矯機的矯直曲線采用了連續矯直的方式，矯直過程中，鑄坯的曲率是連續變化的，避免了矯直過程中的應力集中。對拉矯機各機架的驅動力分配進行計算，得到各機架的電機負荷系數，確定其電機、減速機的選型是否滿足拉坯力的需要。通過模擬計算，得到不同工況下鑄坯的變形、應力分布情況，以及拉矯機機架的應力分布情況，如圖6所示，保證拉矯機長時間穩定工作。

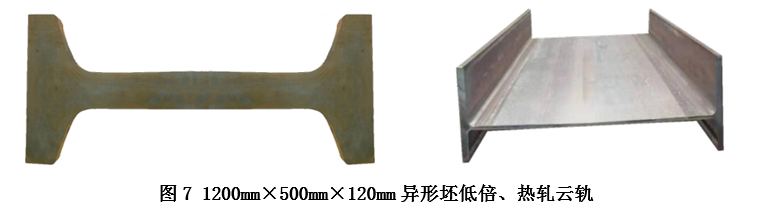

研發的國內首臺重型異形坯連鑄機，生產鑄坯單重超過2t，最大寬度1200m，高度達500m，為世界最大斷面異形坯。該鑄坯通過萬能型軋機軋制成大型云軌，用于高速云軌交通項目，如圖7所示。
2、開發了重型異形坯連鑄的核心工藝軟件，包括異形坯凝固仿真模型，以及噴嘴、二冷、輥列的輔助設計系統等。

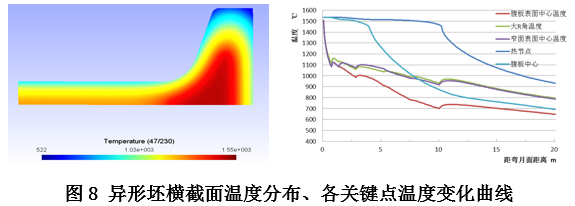

【難題】異形坯翼緣內側帶有一定的傾斜角度，拐角處的表面為曲面，斷面上各點的散熱條件差別很大，使得異形坯斷面上各點的溫差很大。二冷段噴嘴選型、輥列布置稍有不合理，會加劇這種鑄坯表面溫度的不均勻性，從而加大鑄坯表面裂紋的傾向以及產生較大的鼓肚量?！緞?chuàng)新與成效】本研究利用Gmsh三維有限元網格生成軟件以及自編溫度場計算程序，對二冷區鑄坯的溫度場進行計算，可以得到穩態下不同區域的鑄坯橫截面上的溫度分布，以及各關鍵點的溫降曲線，如圖8所示。結合噴嘴、輥列輔助設計系統，確定出冷卻區的劃分、水量分布等參數，從而優化噴嘴和輥列的布置、選型。

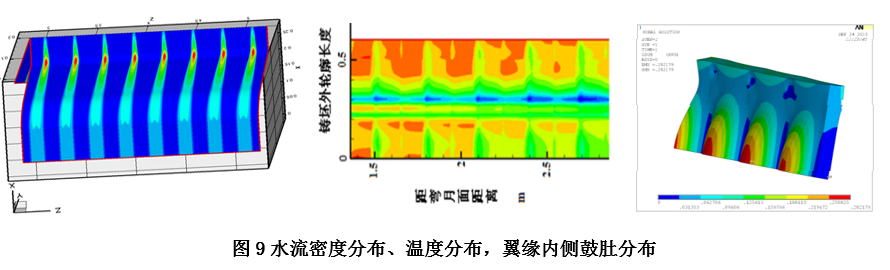

噴嘴、輥列輔助設計考慮了實際冷卻區的布置，以及輥間噴嘴、輥?zhàn)拥目臻g分布，并根據實際的噴嘴布置計算鑄坯表面的水流密度。以鑄坯表面為計算區域，在橫截面內，按照順時針順序劃分網格，在拉坯方向按照等間距將網格進行拉伸得到整個計算區域。冷卻區和噴嘴為空間布置，其噴出的水量最終轉化為鑄坯表面的水流密度。計算得到的水流密度分布、溫度分布，異形坯各部位的鼓肚、應力分布情況，如圖9所示。通過優化噴嘴的位置、流量、輥列布置，可以得到更加均勻的溫度分布、鼓肚量，降低鑄坯應力，減少裂紋的出現。
3、開發了異形坯二冷水在線動態控制系統，首次實現了異形坯的在線熱跟蹤。

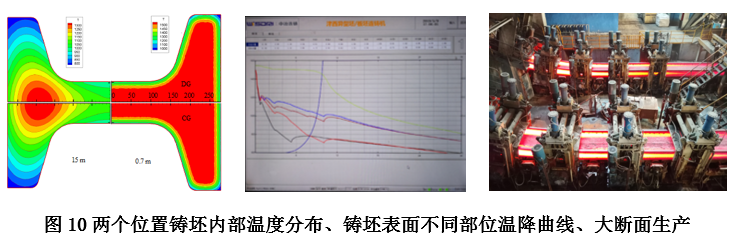

【難題】異形坯因其幾何形狀復雜，無法采用正交、結構化的網格，用有限差分法進行計算存在困難，目前尚未見到異形坯連鑄采用在線溫度場計算的應用。因此難以實現二冷水的動態控制。【創新與成效】本研究開發了異形坯的二冷水動態控制模型，采用基于“坯齡模型”二次冷卻動態控制，用等效拉速代替鑄機的實時拉速，對鑄坯進行二次冷卻調節。根據在線溫度場計算模型的計算結果，對二冷水動態調整，使鑄坯按目標表面溫度曲線緩慢下降。為了提高計算速度，實現多流并行計算，采用了“間斷伽略金有限元”算法編寫了異形坯溫度場在線計算程序。用于實時計算連鑄坯的溫度場，進行在線熱狀態監測?？梢灾庇^地顯示澆鑄過程中鑄坯表面特定位置的冷卻曲線和凝固熱節點處的固相率曲線，揭示鑄坯冷卻的均勻狀態，如圖10所示。在線溫度場模型網格數：299萬，計算時間：0.92秒，溫度控制：±15℃以內。
4、開發了非對稱異形坯連鑄技術，可顯著提高云軌軋制效率、降低能耗，非對稱異形坯為國際首創。

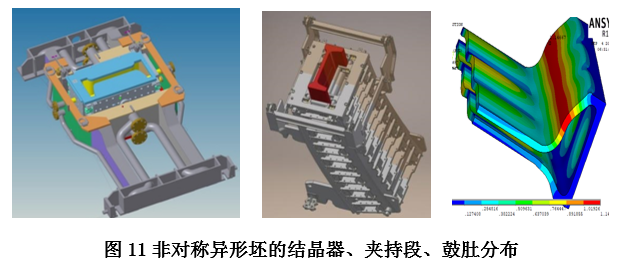

【難題】云軌和常規的熱軋H型鋼的不同之處，在于其上下翼緣的高度不同。不僅對軋鋼工序、工藝提出了很多不同要求，而且對鑄坯要求也不相同。采用常規的異形坯需要增加軋制道次，而且成材率不高?！緞?chuàng)新與成效】開發一種非對稱的異形坯，其上下翼緣高度根據軋鋼需求而定。根據非對稱異形坯尺寸的要求，開發出了相應的結晶器、夾持段設備，如圖11所示。異形坯的鼓肚計算采用ANSYS實體模型計算，通過對比已有大斷面異形坯的鼓肚變形情況，和非對稱斷面0.5m/min拉速時的鼓肚變形情況，確定密排夾持輥的分布，如圖11所示。
四、應用情況與效果

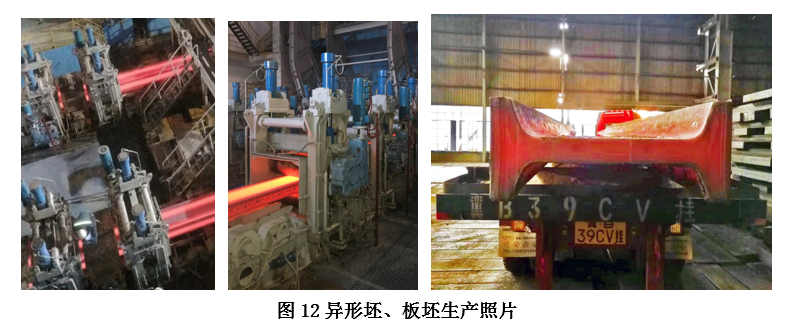

津西重型異形坯鑄機投產后，迅速達產，和同類大型進口鑄機相比，節約外匯～700萬歐元，建設工期縮短一年。三年實現累計銷售收入~55億元，利潤5億元，為業主創造了巨大的經濟效益。
本重型異形坯鑄機技術的成功研發，滿足了市場對大型H型鋼坯料的需求，同時填補了國產重型異形坯鑄機的技術空白。該鑄機是我國第一套國產超大斷面異形坯鑄機，也是投產時世界上最大斷面的異形坯鑄機，標志著我國超大規格異形坯鑄機的設計、制造、生產工藝達到世界領先水平，有力推動了大斷面連鑄技術的發展。為我國熱軋重型H型鋼的逐步推廣使用，打下了堅實的基礎，具備良好的社會效益。
