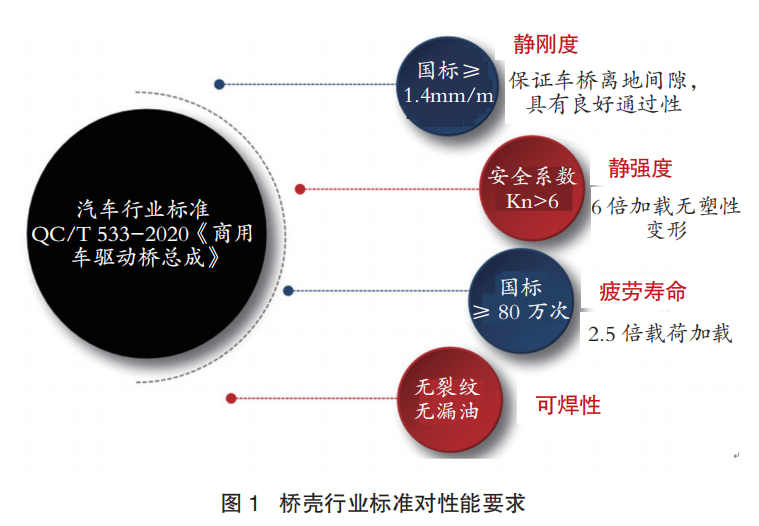

汽車驅動橋是汽車承載的重要結構，廣泛應用于重卡、半掛牽引車、客車、工程機械等領域；其通過懸架總成與車架相連接，其兩端安裝車輪，其作用是傳遞車架與車輪之間的各種作用力，支承著汽車的載荷，所以其強度、剛度、疲勞壽命至關重要，其要求在QC/T 533-2020《 商用車驅動橋總成》行業標準中明確提出：靜剛度≥1.4mm/m；靜強度滿足6倍加載無塑性變形，安全系數Kn＞6；疲勞壽命滿足2.5倍載荷加載大于80萬次的要求；焊接性能優異，無焊接裂紋存在，如圖1所示。

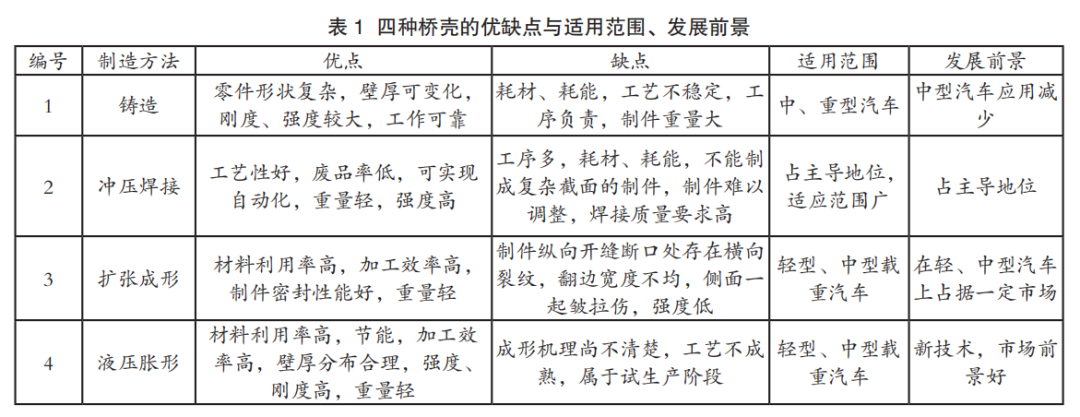

橋殼生產方式主要分為四類：鑄造整體式、鋼板沖壓焊接式、鋼管擴張成形式和液壓脹形式，其優缺點、適用范圍和發展前景如表1所示，可見鑄造橋殼和沖焊橋殼主要應用于中重卡領域，機械脹形和液壓脹形橋殼應用于中輕微卡領域。沖焊橋殼是目前應用最廣泛、適用性最廣的橋殼加工制造工藝。沖焊橋殼又分為熱沖壓和冷沖壓，熱沖壓橋殼最大的優點是高溫變形抗力小，殘余應力低，疲勞壽命高。中重卡橋殼的厚度在12-18mm，受到客戶沖壓設備能力限制（2500噸以下），熱沖壓橋殼在中重卡領域占據著主導地位，而熱沖壓后強度顯著降低是行業難題，嚴重制約中重卡行業技術進步，研究意義重大。

2.1抗高溫空冷軟化的產品設計

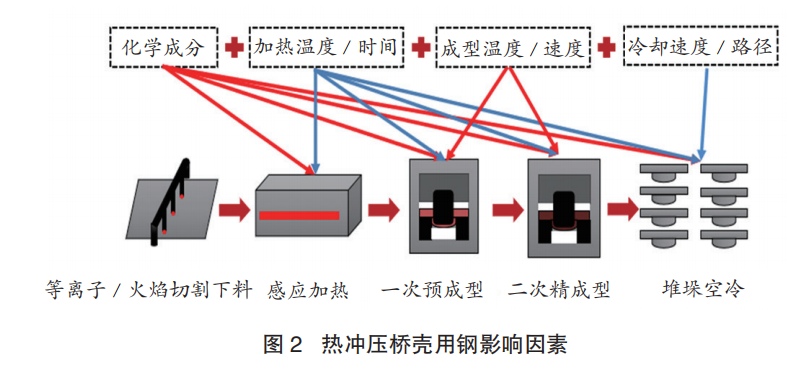

熱沖壓橋殼最大的技術難題是高溫加工后空冷嚴重軟化，國內外均沒有成熟產品可借鑒，開發難度極大。隨著終端客戶明確提出熱成形后強度要求，亟需研究抗高溫軟化的強韌化控制技術。通過對橋殼生產工藝流程進行全程跟蹤，發現熱沖壓技術最大的弊端是空冷方式的冷卻速度不可控，導致冷卻中金屬相變與微合金元素析出不可控，而影響強度下降的因素較多，機理復雜，所以想精確控制難度極大，如圖2所示。

通過分析熱沖壓工序中顯微組織和微合金化第二相的變化，發現鋼鐵產品的5種強化機制（細晶強化、析出強化、組織強化、位錯強化、固溶強化）在熱沖壓前后僅有固溶強化機制基本不發生變化，其余4種強化機制對強度的貢獻均會在熱沖壓后弱化或者消失，從而導致強度的顯著降低。因此，為了獲得熱沖壓后高強度的橋殼產品，強化機制選擇以固溶強化為主，析出強化、細晶強化為輔的強化機制，在實驗室進行了7種成分體系設計和熱軋?jiān)囼?yàn)，研究結果顯示：

1）隨著N含量的提高，屈服強度與抗拉強度逐漸增加，延伸率與屈強比也呈現逐漸增加的趨勢。N元素的添加促進了V元素的析出，有利于提高析出強化作用。V元素含量差異導致力學性能差異明顯，不含V元素橋殼鋼與含V元素橋殼鋼相比，屈服強度與抗拉強度低60MPa左右。進一步提高V含量，其強度進一步提高，屈服強度提高了160MPa，抗拉強度提高了140MPa。隨著C含量的提高，屈服強度、抗拉強度逐漸增加，延伸率逐漸下降。

2）未添加V元素的試驗鋼的顯微組織為鐵素體和珠光體的混合組織，而添加V元素促進了針狀鐵素體、粒狀貝氏體組織的出現，試驗鋼的組織為針狀鐵素體、粒狀貝氏體和少量珠光體的混合組織；而且隨著V元素的添加，組織逐漸細化。隨著N元素含量的增加，鐵素體組織逐漸細化，貝氏組織逐漸增多。隨著C元素含量的增加，貝氏體的量逐漸增加，組織更加細化?？梢?，通過V、N等元素的添加，促進了熱軋態組織的細化、析出物的增多以及貝氏體組織的出現，從而提升了細晶強化、析出強化、組織強化對強度的貢獻，最終提升了熱軋態的力學性能。

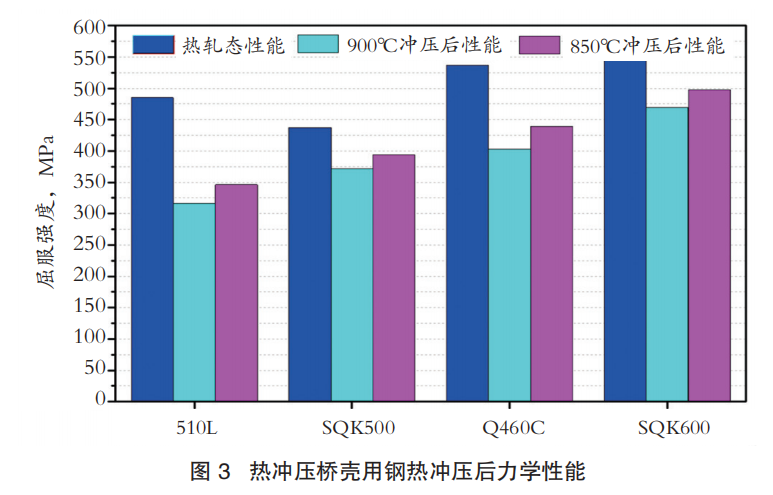

通過實驗室的熱軋、連續冷卻轉變行為、高溫力學性能等一系列基礎理論研究，最終提出采用V-N微合金化成分設計，充分利用VCN、VN、VC等第二相析出物在加熱中阻礙奧氏體晶粒長大，沖壓后冷卻過程中重新析出的特點，降低細晶強化與析出強化的下降比例，解決熱沖壓橋殼用鋼熱成形后強度嚴重下降的問題，熱沖壓后強度損失由30%左右降至15%以內，與同等強度級別橋殼鋼對比，較常規產品設計屈服強度提高了50-60MPa，如圖3所示。

傳統的熱沖壓橋殼用鋼，在熱沖壓的加熱工序中，細晶強化、組織強化和析出強化都會弱化，但固溶強化的效果仍然會保留。這與其化學成分設計有關，因?yàn)殁壟c鈦元素的固溶溫度較高，在熱沖壓的加熱工序中，鋼板中存在的第二相析出物無法回溶到鋼基體中，僅發生動態的析出-回溶過程，引發顯著的粗化問題，導致析出強化減弱；而對于細晶強化，由于加熱工序的加熱溫度處于奧氏體區，奧氏體變形后采用空冷方式冷卻至室溫，由于冷卻速度不高，因此最終組織一般為鐵素體與珠光體的混合組織，并且粗化嚴重，細晶強化或者組織強化同時被弱化，這就是熱沖壓前后強度下降幅度較大的原因。由于固溶強化在熱沖壓前后基本不發生變化，因此對于熱成型橋殼用鋼，首選的強化方式為固溶強化；但是在實際生產過程中，單獨采用固溶強化的碳錳鋼很難保證厚規格產品達到500MPa級別、甚至更高的600MPa級別，在分析微合金化元素強韌化機理的基礎上，選擇采用釩氮微合金化方式，這種成分設計具有以下優勢：

1）橋殼沖壓前需要進行加熱處理，加熱溫度一般在800-900℃，充分利用釩的回溶溫度較低，在熱沖壓加熱過程中可以回溶到鋼基體，在熱沖壓后的冷卻過程中，可以從基體中重新析出，而且重新析出的第二相析出物的尺寸具有均勻細小的特點，從而達到析出強化的效果。另一方面，由于V的氮化物或者碳氮化物的全固溶溫度相較于VC較高，在橋殼加熱過程中還可以阻止奧氏體晶粒的長大，從而細化原始奧氏體晶粒，從而起到細晶強化的目的。

2）在熱沖壓和熱沖壓后的冷卻階段，回溶到鋼基體的第二相析出物可以重新析出，從而提高析出強化的貢獻比例。

3）另外釩在冷卻階段析出后，可以作為鐵素體形核核心，提高鐵素體形核率，并且釘扎鐵素體晶界，阻止鐵素體長大，從而有利于細化最終組織，提高細晶強化效果。

通過加熱、冷卻過程中的V的析出物，如VC、VCN、VN等的回溶、二次析出對奧氏體晶粒的阻礙作用、二次析出強化作用、以及提高鐵素體形核率等的作用機制，最終提高熱沖壓后的橋殼力學性能。

2.2 釩氮微合金化橋殼鋼表面質量控制

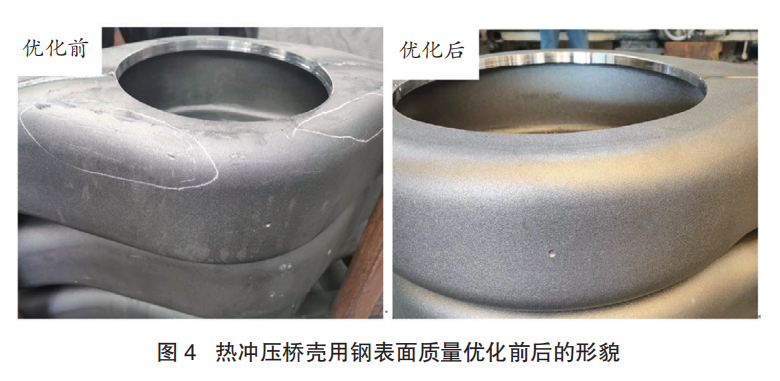

在橋殼熱沖壓過程中，經常發生表面皸裂，噴丸無法消除，影響后續疲勞壽命。通過從下料、加熱、沖壓、下線冷卻等全流程跟蹤發現，加熱溫度、一次沖壓后溫度、二次沖壓后溫度、開裂樣品在原始板料位置的對應關系等因素確定開裂原因，發現加熱溫度、一次沖壓后溫度、二次沖壓后溫度與開裂樣品沒有明顯的對應關系，而缺陷樣品均發生在原板的邊部位置。通過系統地研究VN體系的高溫塑性，結果發現，VN的析出溫度正好處于連鑄機彎曲矯直區，在該區域析出后弱化了材料的變形能力，從而導致鑄坯邊部易出現邊部裂紋，而該裂紋在熱軋過程中無法消除，最終遺傳到橋殼產品上，形成了表面皸裂。通過分析研究提出了采用倒角結晶器+邊部弱冷的角部溫度均勻化控制技術，避開脆性區，徹底解決了中碳釩氮微合金化橋殼鋼表面開裂的控制難題。橋殼表面質量優化前后的形貌見圖4。

2.3 熱沖壓工藝優化設計

面對高端客戶提出的熱沖壓后達到500MPa及以上高強度橋殼需求，國內外研究焦點主要集中在產品設計上，從未有人進一步研究熱沖壓后的冷卻路徑控制問題。針對高強度橋殼需求，首鋼系統地模擬了加熱溫度、沖壓速度、沖壓前保溫時間等工藝參數對橋殼鋼強塑性的影響規律，以及橋殼鋼在奧氏體區高溫力學行為等基礎理論數據，在此基礎上提出了奧氏體低溫區加熱、快速沖壓、快速冷卻的新型熱沖壓工藝；采用該新型工藝，熱沖壓后的屈服強度達到了500MPa以上，較常規產品設計提高100-120MPa。該工藝與常規工藝相比，通過控制原始奧氏體晶粒的尺寸，細化加熱過程中橋殼鋼的組織大小，以及通過增加熱沖壓后的橋殼冷卻速度，增加形核率和抑制新形核的鐵素體晶粒的長大，通過細化最終鐵素體組織，進一步提高橋殼鋼熱沖壓后的屈服強度。但是需要注意的是，橋殼熱沖壓后的冷卻速度并非越大越好，冷卻速度過大將影響VC、VCN的析出，影響析出強化的效果，也不利于成品強度的提升；另一方面，冷卻速度過大，也容易導致低溫轉變組織的出現，從而降低橋殼的疲勞強度。

2.4橋殼鋼高疲勞焊接工藝研究

驅動橋殼沖焊總成的焊縫布局復雜，上下殼體采用沖壓成形，殼體之間是對接直焊縫，采用埋弧焊或者氣體保護焊；殼體之間的三角板直焊縫為對接，采用埋弧焊或者氣體保護焊；驅動橋疲勞臺架試驗經常出現熱影響區疲勞失效問題。研究發現，焊接接頭性能存在顯著的不均勻性，焊縫與母材強度匹配對焊接接頭強度有重要的影響，是焊接接頭疲勞強度設計必須考慮的主要因素之一。嚴格意義上的焊縫與母材同質等強是很難做到的，焊縫強度與母材的差異性稱為焊縫強度的失配。焊縫強度失配可以用失配比來描述，失配比的定義與焊縫和母材的彈塑性行為有關。因此，通過優化焊絲強度匹配，相較于低匹配的焊絲接頭，焊縫中的疲勞裂紋，不會偏向屈服強度較高的母材，焊縫力學性能不均勻性導致裂紋在小范圍內波動擴展。而對于等匹配的焊絲接頭，塑性變形易向軟區（母材）一側發展，始于焊縫區和熱影響區的裂紋先擴展一段距離，隨后向母材擴展，從而形成對焊縫的保護，降低疲勞裂紋擴展速率。焊接工藝優化后穩定達到80萬次以上的峰值應力水平可達到400MPa。根據橋殼的焊接及疲勞試驗特點，控制疲勞裂紋擴展路徑，優化設計橋殼的焊縫強度匹配布局，保障橋殼臺架疲勞壽命滿足>80萬次的標準要求。該技術已經全面應用于首鋼熱沖壓橋殼鋼，橋殼產品成功應用于國內大型重卡、客車、工程機械等龍頭企業。
