近10年來，我國焦炭年產量約為4.5億噸，占世界總產量的68%。焦化工序能耗占鋼鐵聯合企業的15%，在煉焦過程中，37%的紅焦、27%的煙道廢氣等帶出的熱量均已有效回收，約36%荒煤氣帶出的余熱未得到充分利用，這也是焦化行業重點關注的課題，研發一種高效、安全、節能的焦?fàn)t上升管荒煤氣余熱回收技術勢在必行。

焦?fàn)t荒煤氣余熱回收屬于清潔能源技術，是實現綠色焦化、節約資源、降低煉焦成本的重要途徑，符合國家節能減排的方針政策及企業可持續發展的戰略。2011年，國家發展和改革委員會將焦?fàn)t荒煤氣余熱利用關鍵技術創新及產業化列為示范工程。

焦?fàn)t荒煤氣余熱回收利用是焦化行業節能的難題之一，主要技術難點有：

1）650-800℃周期性變化大，極限溫度達1400℃，溫度高且周期性變化大，傳熱不均衡；

2）含氨氣、焦油蒸汽、水蒸氣、苯蒸汽、硫化氫等介質，腐蝕性強；

3）荒煤氣溫度大于800℃結石墨、低于450℃掛焦油，控制換熱難度大；

4）易造成漏水進炭化室，損壞爐體；

5）爐體結構受限，不能改變?cè)猩仙艿母叨燃皟?nèi)部通道；

6）現場有高溫、粉塵和腐蝕性氣體，環境惡劣。

20世紀70年代起，國內外就對焦?fàn)t荒煤氣余熱回收技術進行了不斷研發，相繼推出各種技術，但由于技術及材料未過關、成本高、安全風險大等因素均未實現規?；?、商業化應用和推廣。

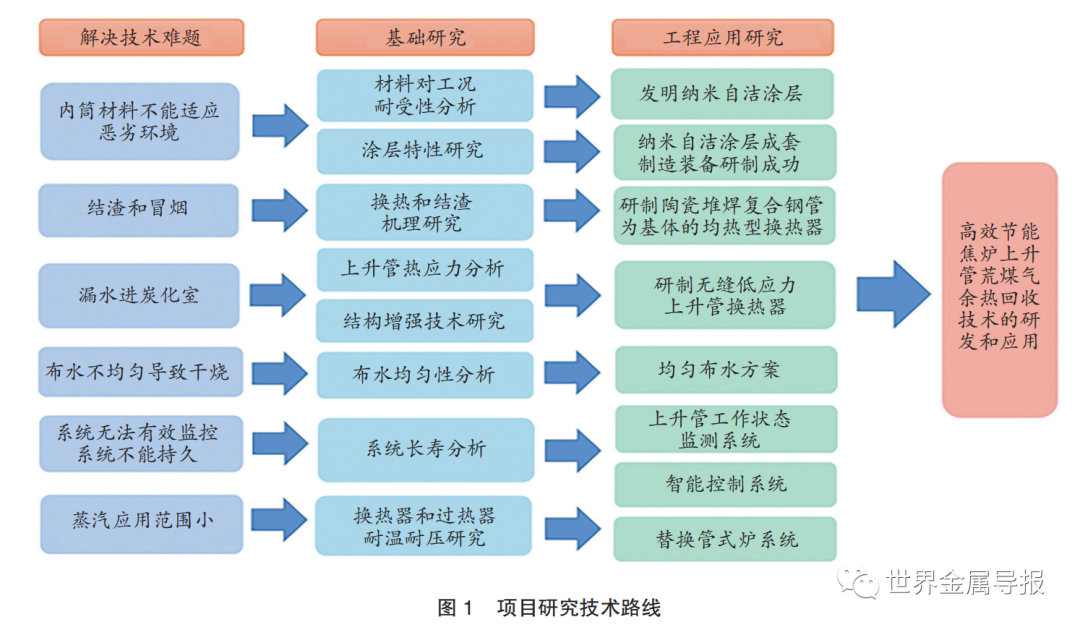

2010年開始，江蘇龍冶節能科技有限公司項目團隊針對焦?fàn)t上升管荒煤氣高溫、腐蝕、溫度周期變化等工況下難以實現高效穩定可靠的余熱回收現狀，聯合攻關，對工況、材料、結構等進行基礎研究、優化、分析、對比，突破核心技術，解決了上升管漏水、掛焦油、干燒等技術難題，自主研發了高效節能焦?fàn)t上升管荒煤氣余熱回收技術（圖1），實現整套余熱回收裝置成功工業化、規模化、商業化應用，并且實現了上升管設備及系統安全、環保、長壽和高效運行，有明顯的節能減排效果和良好的經濟效益。

1）首創納米涂層自清潔上升管換熱專用設備，突破高溫腐蝕工況對材料的影響，研發出世界首套工業化焦?fàn)t上升管荒煤氣余熱回收整體裝備。

從技術難點入手，研究煉焦過程中上升管荒煤氣的工況及周期性變化、上升管換熱機理，分析了不同鋼材的強度、耐熱、腐蝕等特性，選擇滿足上升管結構強度、導熱性、可焊性等要求的材料作為上升管基材；依據荒煤氣的物性、結渣機理，研究了多種納米級氧化物性能，進行上千次的小試、中試，對獲得的數據反復對比分析、優化。研發出了耐高溫、耐腐蝕、耐磨損、抗氧化、抗熱震性的非金屬材料納米涂層。

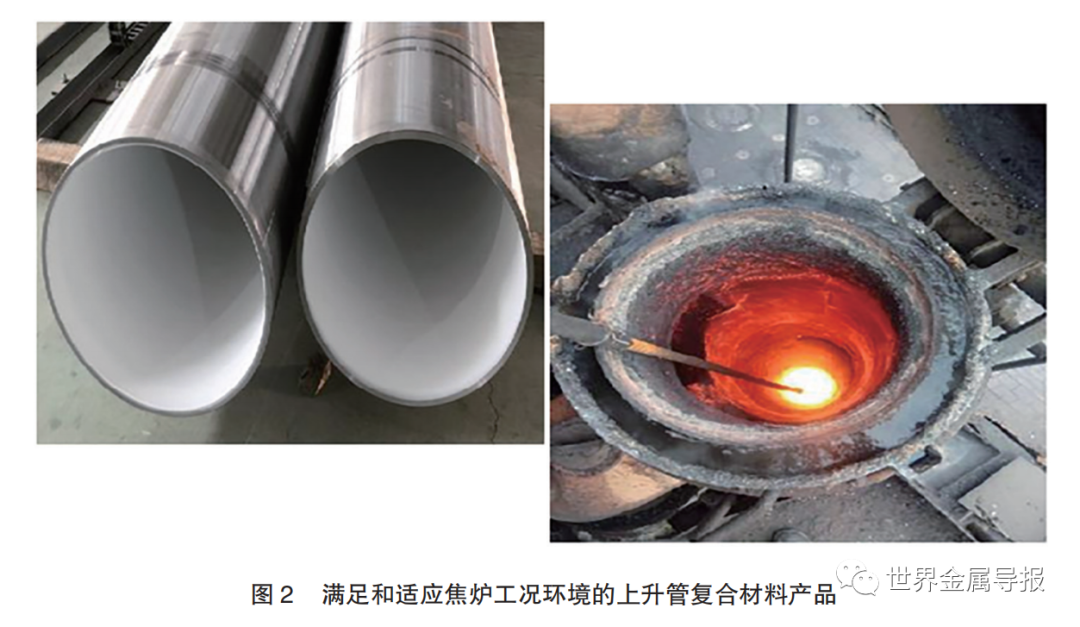

為了使研發成果能實現大規模工業化生產，進一步研制了制造工藝設備裝置，將納米涂層與金屬材料致密貼合，保證熱脹冷縮設備性能穩定是項目成敗的關鍵。接觸荒煤氣介質內壁表面再配以納米級光潔劑，高溫下內壁光滑如釉面，具備自清潔功能，難以黏焦油、掛石墨，形成了滿足和適應焦?fàn)t工況環境的上升管復合材料產品（圖2）。

2）研發導流結構和無縫低應力上升管結構技術，研究了機械載荷與高溫引起的應力分布，高效換熱、熱膨脹等技術難題，最終形成了創新、獨特的上升管換熱設備結構，突破并實現了在全結焦周期內不受工況溫度波動影響，消除了漏水進炭化室的隱患。

3）研發了均熱型上升管換熱裝備，有效控制現代化大型焦?fàn)t合理取熱，換熱更均衡；研究汽水管線均勻布水技術；實現了工藝系統換熱效率可控和均衡穩定產汽，解決了上升管換熱不均問題。

4）研發了適用于生產高品質飽和蒸汽和高溫過熱蒸汽的上升管換熱裝置，創新的新型多腔式夾套上升管換熱器耐溫耐壓，適合多種后續工藝搭配組合，滿足用戶不同蒸汽品質需求。
