敖愛國1 廖建鋒2
（1.寶鋼湛江鋼鐵有限公司煉鐵廠；2.中冶賽迪）
摘 要：在湛江鋼鐵1號高爐開爐準備及開爐過程中，傳承和借鑒了寶鋼先進的煉鐵技術經驗，在此基礎上開發并實踐了一系列革新的設計、設備和技術，并在不斷優化點火操業方案后實現了順利開爐。開爐后受臺風影響，高爐被迫處于低負荷生產階段，通過針對性的操業方案保持了高爐的穩定順行，并且在進廠物流恢復后及時調整操業參數，實現了1號高爐的穩定順行和產能快速爬坡。
關鍵詞：高爐；烘爐；開爐；低利用系數生產
湛江鋼鐵1號高爐設計容積5050m3，年產鐵水412萬噸，高爐工程于2013年5月17日打樁，歷時861天的建設和準備，2015年9月25日順利點火并成功投產。湛江1號高爐建設和投產準備期間正值鋼鐵行業的“寒冬”，如何在不犧牲功能可靠性的情況下實現流程投資性?xún)r(jià)比最優化成為寶鋼湛江鋼鐵1高爐系統的一個難題。通過系統設計上的不斷優化、保證功能先進性前提下的設備國產化自主集成以及操作方案上的不斷完善，湛江1號高爐的建設和投產為湛江鋼鐵實現了“寒冬”下的良好開局。本文將重點對湛江1號高爐設計、開爐及生產實踐過程中的一些情況進行分析總結。
1 設計和設備優化
1.1 爐型爐襯及冷卻系統設計
合理的高爐內型、適宜的內襯選材、有效的冷卻以及可靠的監測系統是高爐長壽的基礎[1]。1號高爐的爐型設計充分借鑒了寶鋼股份3號高爐第一代爐役的長壽設計經驗，在有效容積擴大后向矮胖型爐型發展，高徑比（Hu/D）較之3高爐降低了0.05。這可降低煤氣流速和爐料粉化，有利于爐況的穩定順行和長壽[2]。在增加了高度的同時加深了死鐵層深度（由2.98m增加到3.60m），有利于爐缸鐵水流場和溫度場的合理分布，并可以較為有效地減少鐵水環流對爐缸側壁和爐底的沖刷侵蝕[3]。下部爐腹角減小后，爐腹煤氣流可較為順暢的排升，減小熱流對爐腹壁的沖擊，有利于爐腹區域保護性渣皮的形成和穩定，保護冷卻設備[4]。
湛江1號高爐爐底采用了“石墨磚+大塊炭磚＋陶瓷墊”的組合，爐缸側壁采用超微孔炭磚和普通炭磚。風口區采用碳化硅組合磚。爐體冷卻系統采用了全鑄鐵冷卻壁，爐喉部位為水冷爐喉鋼磚。爐體冷卻水系統為“一串到頂”模式：純水Ⅰ系統冷卻爐底水冷管、冷卻壁和紅外線攝像儀，冷卻水排至脫氣罐脫氣后返回泵站循環使用；純水Ⅱ系統是純水I系統的加壓回用水，冷卻直吹管、風口中套、熱風爐閥門；在爐底、爐腹、爐身和爐頂均設有環形水管，環管之間有旁通，從而實現高爐分段分區調整爐體冷卻。
1.2 噴煤和熱風系統設計優化
通過設計優化，湛江鋼鐵將1號高爐和2號高爐的制煤系統做了合并布置，采用4系列球磨制粉系統，單系列制粉能力達到60t/h，煤粉噴吹則采用了節能的濃相輸送技術，單系統噴吹能力達到120t/h。
熱風爐系統采用了可提供高風溫（~1300℃）的卡盧金頂燃式熱風爐。頂燃式熱風爐的陶瓷燃燒器設置在熱風爐拱頂預燃室部位，采用獨特的燒嘴布置型式。助燃空氣、煤氣經各自集氣室、燒嘴，以渦流噴射型式進入拱頂預燃室；在熱風爐拱頂圓錐臺部位，呈旋轉狀態的煤氣和助燃空氣充分混勻，實現完全燃燒。由于燃燒完全，其煙氣中殘余CO較低。結合寶鋼熱風爐的使用經驗，湛江鋼鐵采用了與傳統卡盧金頂燃式熱風爐只有1座混風室所不同的改進，即每個熱風爐均配置1個混風室，盡最大可能保持熱風總管溫度穩定。湛江鋼鐵1號高爐配置4座熱風爐，采用定風量交錯并聯式送風。此外，設置板式換熱器預熱助燃空氣和煤氣。還設置有前置爐，進一步預熱助燃空氣至～550℃溫度。系統采用了自動控制，包括燃燒控制、送風溫度控制和換爐控制。
2 高爐開爐準備和開爐實績
2.1 開爐準備
2.1.1 熱風爐烘爐

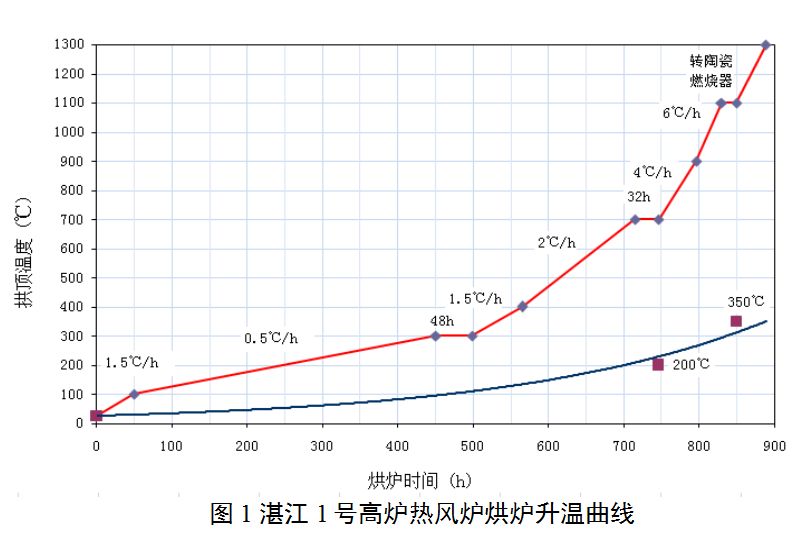

湛江鋼鐵1號高爐的熱風爐上部采用了大量SiO2含量大于95%的硅磚，主要由鱗石英和方石英組成，最大膨脹發生在100~300℃之間，300℃之前的膨脹量約為總膨脹量的70~75%，其中180~270℃之間由方石英引起的膨脹量最大。因此，根據熱風爐內硅質耐火材料的理化特性，制定了嚴格的烘爐升溫制度，升溫曲線如圖1所示。1號高爐熱風爐烘爐采用了燒嘴烘爐，按照升溫曲線通過燒嘴燃燒將拱頂溫度烘到1100℃后，切換為熱風爐燃燒器燒爐，將熱風爐拱頂溫度從1100℃繼續烘烤至1300℃。整個烘爐過程采用了新開發的COG + N2混合氣體燒爐技術，COG和N2混合比例為1:1～1:1.25。
2.1.2 高爐烘爐
高爐烘爐是高爐建設中的一個標志性節點，目的是在裝入爐料之前將高爐本體內襯中的水分蒸發排出。根據寶鋼多座高爐的烘爐實踐經驗[5]，烘爐操作的重點環節是：低溫區烘干熱風總管、熱風圍管水分，防止耐材急劇膨脹和變形；高溫區烘干爐缸耐材水分，尤其是要使冷卻壁與碳磚之間的不定型耐材達到固化溫度并持續一段時間；氣密性試驗要徹底，處理好爐皮泄漏，確保開爐安全。在烘爐過程中優先使用風溫調節，盡量保持風量穩定，根據事前安裝好的熱電偶檢測溫度以及廢氣濕分對烘爐狀態進行及時判斷，當廢氣取樣濕分和大氣濕分一致時，烘爐結束。

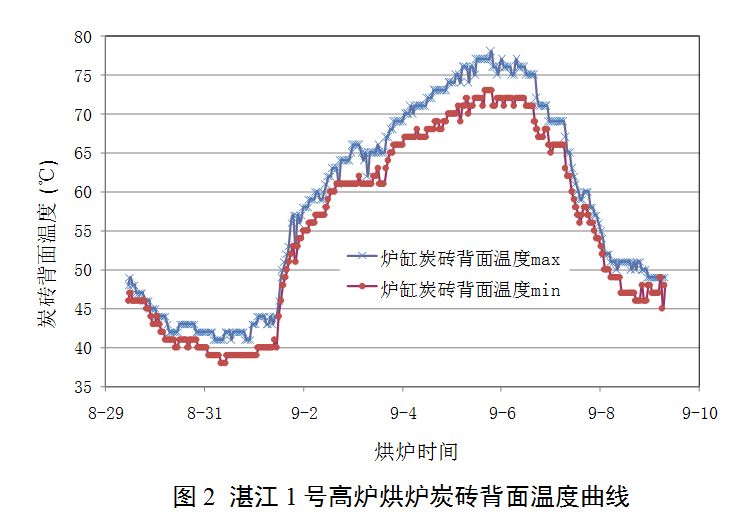

本次烘爐前采用蒸汽加熱冷卻水，在烘爐開始時將水溫提高到50℃左右。烘爐期間純水I系水量保持在3000～3200m3/h，爐身正常通水，爐缸冷卻壁利用旁通管調整水量，最終取得了非常好的烘爐效果，H1 - H2冷卻壁的炭磚背面溫度烘到70～80℃，見圖2。
2.1.3 爐料填充

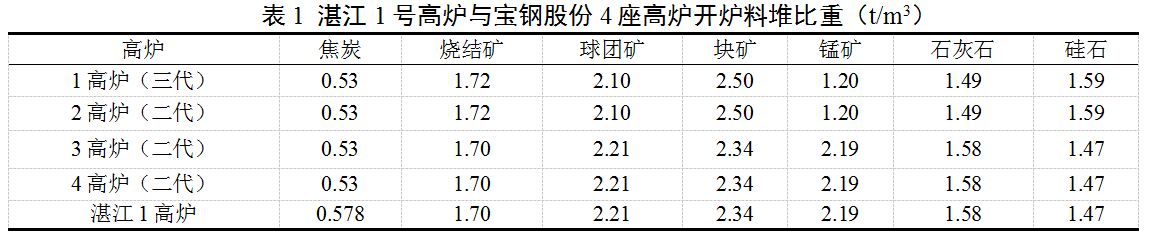

爐料填充是高爐生產的開始，對點火開爐的成敗起極重要的作用。湛江高爐的爐料填充采用寶鋼模型。爐缸采用底焦＋枕木填充，枕木采用8臺輥道從風口裝入。風口至軟融帶，全部裝入凈焦。軟融帶以上開始裝入礦石，O/C平滑過渡，到爐喉提高到2.2。在爐料填充前，需要進行各種物料的堆比重測定，測定結果見表1。

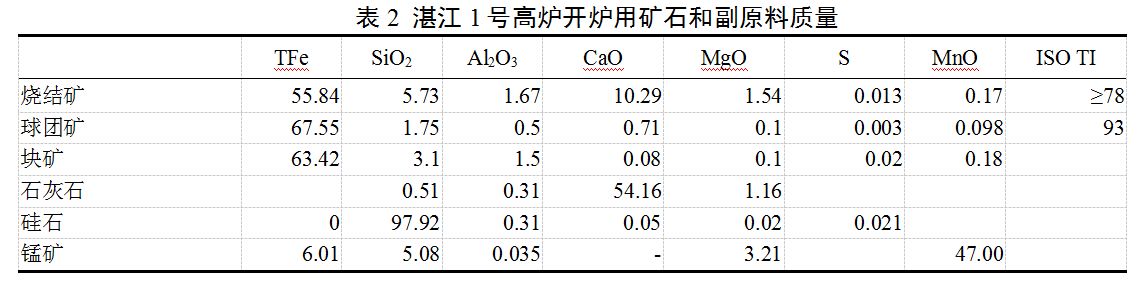

根據統計，4000m3級以上高爐開爐時，焦炭層厚在爐腰處一般為0.2～0.3m，爐喉處為0.5～0.6m。由于湛江焦炭堆比重較大，本次1號高爐焦批為27 t/ch，其爐喉處焦炭層厚度為0.52m，其爐腰處焦炭層厚度為0.23m。枕木填充量為短枕木541m3、長枕木20m3、圓枕木38m3。含鐵爐料結構采用了80%的燒結礦，15%的球團礦和5%的塊礦。風口以上累計裝入86批料，填充料體積4252.6m3，渣比1016 kg/t，焦比3803 kg/t。根據各個爐料的化學成分（表2、表3）通過寶鋼模型理論計算后，預測渣鐵的主要目標成分為鐵水中[Si]4.0%、[Mn]0.8%，爐渣的二元堿度在0.95～1.0之間，Al2O3含量12.7%左右。
爐料填充過程中安排了料罐焦炭容量的測量試驗，確定了料罐的實際有效容積。為了充分發揮無料鐘布料的優越性，湛江1號高爐在開爐過程中還安排了開爐裝料的測量工作，確定了不同料流調節閥開度的排料速度以及各個檔位下的礦焦料流軌跡和料面形狀，為今后的高爐布料調整提供了參考依據。
2.2 高爐開爐實績
2.2.1 點火操業實績

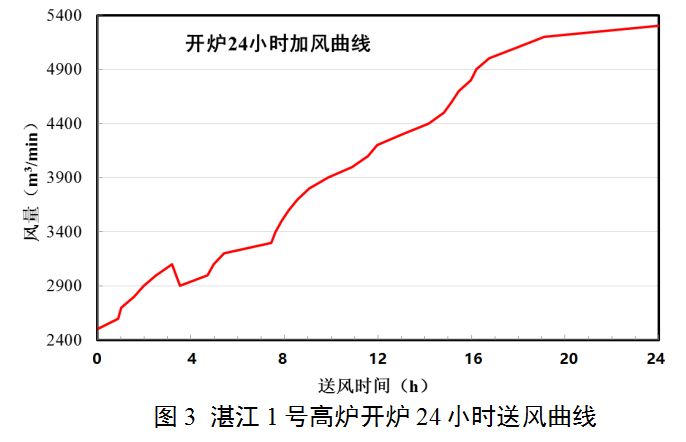

2015年9月25日11時45分，1號高爐開爐送風，根據寶鋼高爐開爐模型，點火時的送風量確定為2500m3/min，送風比為0.495，風口面積為0.4642m2，風口不加襯套以穩定風口面積。高爐開爐24小時送風曲線見圖3。初始送風風溫設定為750℃，開爐后以10℃/h的升溫速度逐步提高送風溫度。點火后3小時左右，由于加風溫時風溫向上波動達40℃，導致風壓上升較多，高爐適量減風。在改進風溫控制方法后，風溫隨著風量增加平滑上升，爐內壓差上升平滑，高爐順行良好。開始送風的同時進行人工煤氣取樣檢測，初期取樣頻度按1次/20min，12小時后按1次/60min，取樣時間維持1天。送風后色譜議投入正常運行，人工取樣成份與色譜議分析數據進行對比。送風6小時后，煤氣檢測成分O2≤0.5%連續2個樣以上，點火試驗成功并開始連通煤氣。
點火后6小時左右，爐頂煤氣成份中CO2逐漸上升，表示爐內礦石還原開始。以后壓損上升表示礦石軟化開始。而爐頂煤氣溫度上升及CO、CO2成份逐漸穩定，表明爐內蓄熱充足，熱量生成大于熱量消耗，意味著爐內軟融帶已經形成。點火后12小時，軟融帶形成，見圖4。

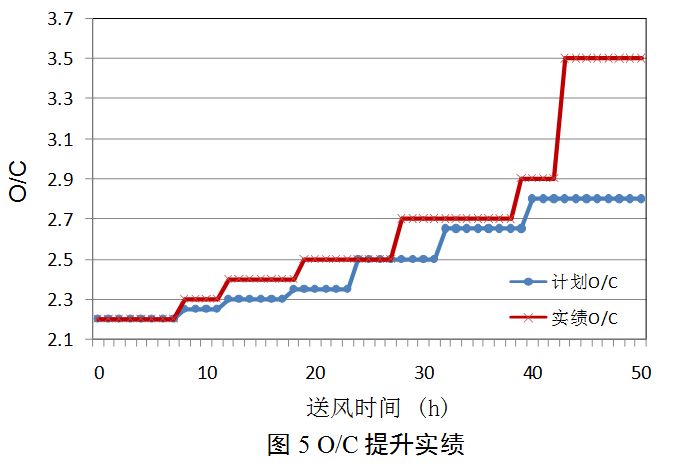

受鐵鋼平衡的限制，在送風22小時后送風比才達到1.0。送風后高爐順行非常好，和計劃相比，O/C提升較快。提升O/C實績見圖5。當風量加至目標風量后（6300m3/min），礦焦比提高到3.5，并準備開始噴煤。此次開爐，點火送風之前40個風口插上煤槍?zhuān)苊饬诵蒿L(fēng)插煤槍。在開始送風48小時后，進行了噴煤試噴，在確認40根煤槍均有煤噴出后，噴煤試噴成功。初始投入最小噴煤量20t/h，此時3.5礦焦比的爐料已裝入29回。
2.2.2 初鐵時間測算與初鐵實績

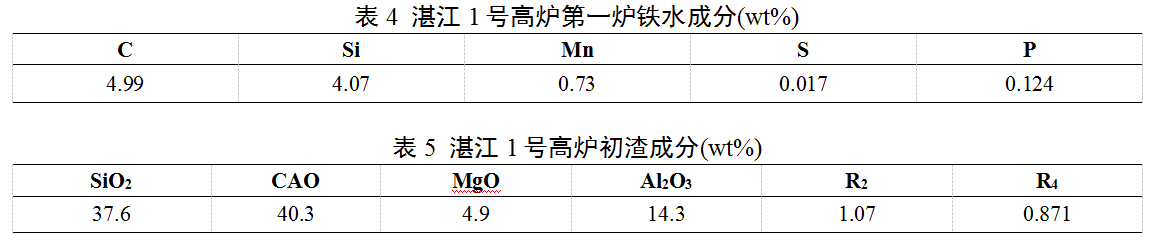

寶鋼高爐開爐一般采用累計風量法和裝入爐料計算初鐵來確定第一爐鐵水的出鐵時間，通過分析寶鋼歷次開爐的數據，湛江1號高爐對初鐵計算模型進行了修訂，當按計劃加風至送風后22小時，即累計風量在5.26×106 Nm3時（開爐后裝入57回左右），鐵水生成量到達鐵口中心線，開始出鐵。預計出鐵3小時共上料10批，預計約出鐵420噸左右。為了確保第一爐鐵水鐵量充足，決定在爐況允許的條件下多裝4批料再出鐵。實際送風23小時后，累計風量5.81×106 Nm3，上料61批，2號鐵口開始開口出渣鐵。第一爐鐵水爐均溫度1463℃，出鐵量930噸，鐵水成分和初渣成分見表4和表5。通過與2.1.3模型計算預測的主要目標成分比較，鐵水溫度、[Si]、[Mn]，爐渣堿度和Al2O3含量均命中目標。
3 高爐生產實績
3.1 低利用系數生產階段
湛江1號高爐順利投產后僅10天，臺風“彩虹”從東海島湛江鋼鐵廠區穿過，此次建國以來廣東秋季最強臺風對湛江鋼鐵物流造成了嚴重影響：主碼頭3臺2500噸卸船機倒塌，主原料進廠中斷。副碼頭1臺1200噸卸船機倒塌，副原料進廠嚴重受阻。臺風期間高爐實際休風72h，送風恢復帶來了極大的風險，煉鐵廠認真準備了高爐送風操業方案，確保了爐況快速恢復和穩定順行。臺風過后，原燃料進廠物流受限，10～11月高爐維持在1.6t/(m3·d)左右的利用系數。
高爐進行低利用系數生產，爐內速度場和溫度場分布、透氣性、爐缸熱狀態等都與正常生產相比有很大差異。低利用系數生產時，先從下部調節入手。下部調節的目的是保持合適的風口回旋區和理論燃燒溫度，使氣流分布合理，溫度分布均勻，熱量充沛穩定，爐缸工作活躍。對于大型高爐，回旋區深度L和高爐爐缸直徑d滿足 n = (d2 - (d – 2L)2) / d2 = 0.5 時，高爐料柱透氣性和燃料比最佳[6]。影響回旋區深度的主要因素是鼓風動能和原燃料質量。那樹人通過研究2000m3級以下高爐，確定適宜的鼓風動能與爐缸直徑的關系有如下經驗公式[7]：
E適宜 ＝ 86.5d2 - 313d + 1160 （kg·m/s），
在生產實踐中，筆者擴展該公式到4000m3以上高爐，確定仍然適用。通過計算，湛江1高爐適宜的鼓風動能為 14800 kg·m/s。在利用系數限定在1.6 t/(m3·d)條件下，送風比只能達到1.3。為了達到上述鼓風動能，風口面積確定為0.472 m2，而且采用不富氧鼓風，生產中維持風速285 m/s。
上部調節中，由于焦比330～370 kg/t，中心氣流發展，在不能采取大礦批的條件下，布料檔位采取適當壓中心的操作模式。
理論燃燒溫度過低，會引起爐料加熱和還原不足而導致?tīng)t涼；理論燃燒溫度過高，將導致?tīng)t況不順。因此，在低負荷生產期間，湛江1號高爐理論燃燒溫度控制在2000～2100℃之間。
爐渣堿度控制在1.15左右，渣中的Al2O3控制在12～13％范圍，保證了脫硫的同時也保證了渣鐵的良好流動性，保持了高爐爐況穩定、順行良好。
3.2 正常生產階段

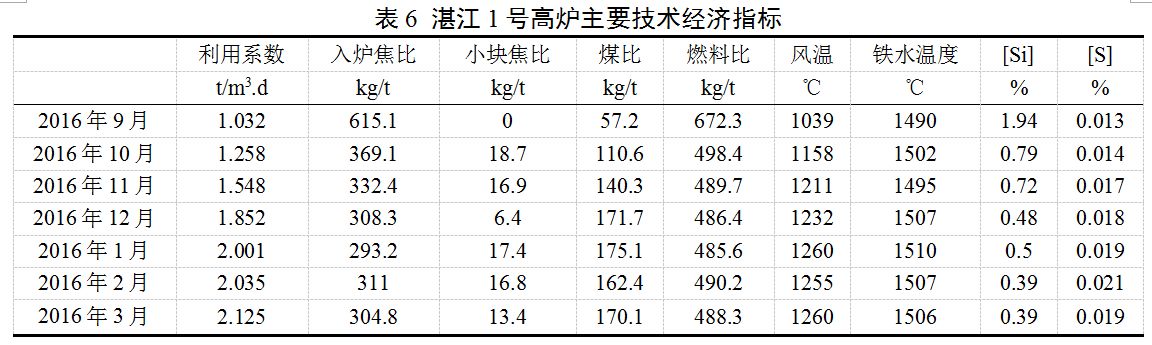

12月起，隨著碼頭原料輸入能力的逐漸恢復，高爐產量爬坡，開始加風富氧，利用系數逐漸提高至2.0以上，高爐操作參數也進行了相應的調整。在提高利用系數后，風口面積調整為0.4917m2。布料檔位逐漸采用同時疏松邊緣和中心的模式，布料角度也進行了相應的調整，第2檔到第7檔的角差從12°擴展到13°。調整之后，布料料面平臺變寬，形成了一個分布較為合理的料面形狀，高爐順行改善。如表6所示，通過操業制度的優化，高爐的主要技術經濟指標不斷改善，燃料比已降至488 kg/t的水平，鐵水溫度保持在1500℃以上，[Si]含量已控制在0.40%以下。
4 結語
1） 湛江1號高爐在傳承寶鋼煉鐵技術的基礎上，開發出熱風爐用稀釋焦?fàn)t煤氣燒爐，高爐調水烘爐等專有技術，為湛江高爐的成功開爐創造了有利條件。
2） 寶鋼的爐料填充模型是可靠有效的，爐料填充時要關注物料的質量指標。
3） 通過不斷優化點火操業方案，湛江1號高爐順利開爐，各項預設目標全部命中。
4） 針對不同生產條件進行調整，湛江1號高爐實現了低利用系數和正常生產的穩定順行。
