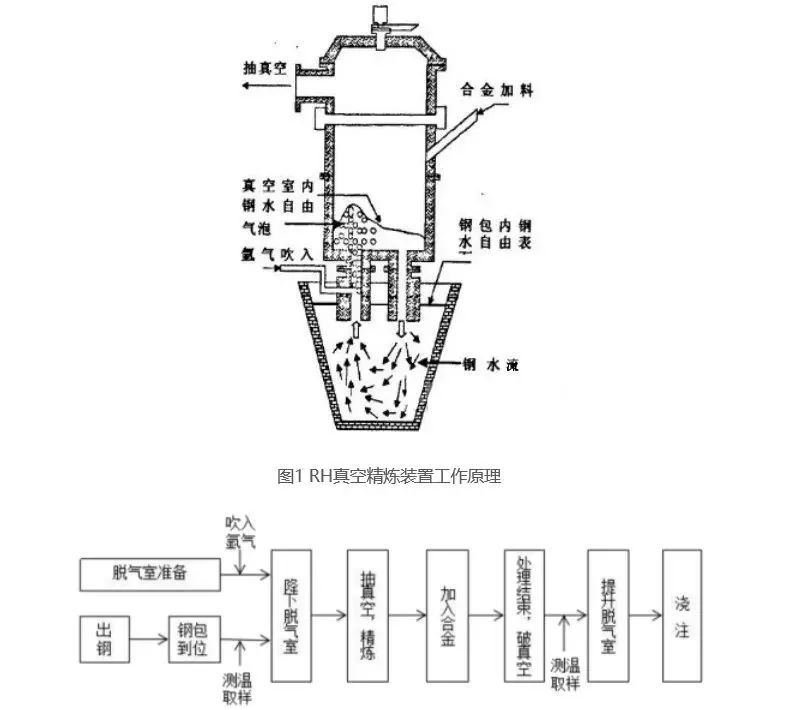

RH精煉設備包括真空室、浸漬管及鋼包，如圖1所示。鋼水脫氣的過程在真空室內進行，其操作程序為：真空室從預熱裝置處離開，停止烘烤;在浸漬管的管口套上擋渣帽;將合金料斗安裝在真空室頂蓋上。此時，把裝有鋼水的鋼包用行車吊放置處理位，把RH真空室旋轉至鋼包的上正方，對鋼水取樣測溫。脫氣時將浸漬管插入到鋼水中。當真空室被抽真空時，鋼水經浸漬管上升至差壓水平。驅動氣體從浸漬管的底部鼓入鋼水中以推動鋼水，并在鋼水中形成氣泡核。鋼水中的氣體向氣泡中擴散，氣泡迅速膨脹。鋼水呈先噴射狀噴入真空室，同時鋼水的脫氣完成。脫氣后額鋼液密度相對較大，由于重力作用而沿下降管流回到鋼包中。實現鋼水真空循環處理過程。其基本過程如圖1.2所示。
和其他二次精煉工藝對比，RH技術優點是： (1) 處理速度快，反應周期短，溫度損失小。鋼液上的爐渣起到很好的保溫效果，處理過程中鋼液溫降較小。正常處理過程中溫降僅為30~50℃; (2)脫氣效果好，鋼水在真空室里反應，進入真空室里的鋼水噴濺形成極細微粒，極大的增大了鋼水的表面積，大幅度提高脫氣效率; (3)適用性強。一臺RH設備能夠處理本體積的鋼水，也可在感應爐、電弧爐內進行。 (4)處理能力強。連續循環的鋼水處理方式使其能夠擺脫真空室和鋼包凈高度和大小的限制，從而能夠適用于大量鋼液的處理，生產能力大。
