李繼鋒

（山東鋼鐵股份有限公司萊蕪分公司煉鐵廠）

山鋼 1#1880 高爐有效爐容1880m3，設(shè)東西兩個鐵口，鐵口夾角為 120°，采用軟水密閉循環(huán)冷卻工藝。2021年下半年以來國家限制壓縮鋼鐵產(chǎn)能，高爐于 9 月底降料線停爐檢修，11 月 19 日開爐投產(chǎn)。投產(chǎn)三天后爐前兩鐵口噴濺嚴(yán)重，渣鐵排放時間短，高爐受憋，影響爐況順行和高爐產(chǎn)量的提升，高爐各項技術(shù)指標(biāo)較差。另一方面，鐵口長時間噴濺，產(chǎn)生的大量煙塵，嚴(yán)重污染了環(huán)境，極大增加了除塵壓力。解決鐵口噴濺問題成為高爐煉鐵技術(shù)人員的一大難題。

1 鐵口的噴濺情況

開爐 3 天后鐵口出現(xiàn)嚴(yán)重噴濺，東西兩鐵口噴濺現(xiàn)象基本相同，從打開鐵口到鐵口下渣，一直噴濺，高爐下渣后，噴濺現(xiàn)象稍有所緩解。噴濺時間在 45 min 左右，噴濺距離上由遠(yuǎn)及近，遠(yuǎn)的到撇渣器前端位置，近的在距鐵口 2.5 m 左右位置。噴濺嚴(yán)重時一直到鐵口堵口，噴濺不止。

2 鐵口噴濺的危害

2.1 影響爐前正常出鐵作業(yè)

鐵口向外長時間噴濺渣鐵混合物，煙塵大，工作環(huán)境差，鐵口兩邊及主溝兩側(cè)渣鐵堆積較多，清理渣鐵堆積物困難，爐前工勞動強度加大，很多時候要借用挖掘機清理。鐵口長期噴濺，出渣鐵時間變短，每天出鐵爐次由原來平均 12 次增加到平均 17 次，爐前工開鐵口、 裝泥堵口次數(shù)相應(yīng)增加，也增加了工人的勞動強度。另一方面，噴濺出的渣鐵混合物堆積在鐵口及主溝兩側(cè)，在堵鐵口作業(yè)時易出現(xiàn)抗炮的現(xiàn)象，易損壞泥炮和鐵口泥套，造成鐵口跑泥，嚴(yán)重時會產(chǎn)生堵不上炮的事故，給高爐的安全生產(chǎn)帶來較大隱患。

2.2 直接影響高爐穩(wěn)定順行

由于東西兩個鐵口都存在噴濺情況，渣鐵難以出凈，爐內(nèi)經(jīng)常出現(xiàn)憋風(fēng)、探尺作業(yè)差等不良現(xiàn)象，高爐被迫減風(fēng)控制冶煉強度，爐溫難以控制。噴濺嚴(yán)重時虧渣鐵較多，風(fēng)量只能達(dá)到高爐正常作業(yè)風(fēng)量的 80%左右，長時間慢風(fēng)，導(dǎo)致風(fēng)速低，鼓風(fēng)動能小，爐缸中心堆積嚴(yán)重，直接影響高爐順行。

2.3 高爐產(chǎn)量降低 技術(shù)經(jīng)濟指標(biāo)變差

兩鐵口長時間噴濺，渣鐵排放差，高爐經(jīng)常性減風(fēng)，冶煉強度降低，直接造成產(chǎn)量降低。由于虧渣鐵多，高爐受憋，風(fēng)壓高，料柱透氣性差，風(fēng)量難以維持全風(fēng)量作業(yè)，爐內(nèi)技術(shù)人員在高爐操作上不得不采取保守措施，焦比高，煤比低，燃料消耗較高，技術(shù)經(jīng)濟指標(biāo)難以優(yōu)化，噸鐵成本升高。

3 鐵口噴濺原因

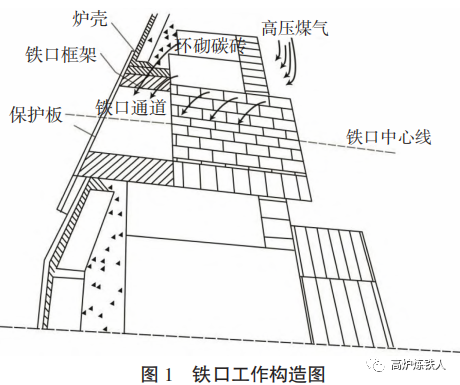

高爐鐵口位于爐缸的下沿，主要由由鐵口框架、保護板、泥套、鐵口磚套、流鐵孔道組成組成。高爐開爐投產(chǎn)以后，出鐵口通道在爐缸高壓和液態(tài)渣鐵自身的重力共同作用下，將液態(tài)渣鐵定期排放出來。如果鐵口孔道內(nèi)產(chǎn)生裂縫，會造成煤氣泄漏，鐵口通道將發(fā)生竄氣現(xiàn)象。在渣鐵流出時，爐內(nèi)的高壓煤氣流混入到鐵口孔道的鐵流中，使原有的動力平衡失去穩(wěn)定，造成順行的鐵水在排出鐵外時產(chǎn)生噴濺（見圖 1）。

個人認(rèn)為，鐵口通道竄煤氣主要是以下原因：這次降料線停爐檢修，期間打水涼爐快速扒料，爐缸內(nèi)打水較多，爐缸整體潮濕，高爐開爐前雖然經(jīng)過六天的烘爐，爐缸仍偏涼。投產(chǎn)后爐缸溫度逐步升高，風(fēng)口及鐵口區(qū)域原有碳磚和澆筑料熱膨脹系數(shù)有較大差異，受溫度影響，澆注料干燥收縮，出現(xiàn)縫隙，形成風(fēng)口到鐵口區(qū)域煤氣泄漏通道。

4 治理措施

4.1 鐵口孔道壓漿

通過鐵口孔道壓漿方式，將軟質(zhì)壓漿料壓入鐵口孔道，堵塞煤氣通過爐缸耐材竄入鐵口孔道的縫隙，從而降低鐵口噴濺現(xiàn)象。有如下步驟：

（1）利用另一鐵口出鐵的時間間隙，用 65 mm 鉆頭對鐵口進(jìn)行鉆孔，深度為 1.5~1.8 m。

（2）泥炮內(nèi)裝滿炮泥，泥炮前端掏出一小段空間，將準(zhǔn)備好的專用自流修補料塞入掏空的通道，泥炮最前端再糊上小部分炮泥，防止自流料流出。

（3）將泥炮口對準(zhǔn)鐵口，利用泥炮將自流修補料打入提前鉆好的鐵口孔道，保持半小時左右再退炮。

4.2 統(tǒng)一爐前操作

鐵口噴濺期間，爐前工區(qū)長 24 小時值班，時刻關(guān)注鐵口噴濺問題。爐前實行三班統(tǒng)一操作，嚴(yán)格執(zhí)行車間制定的標(biāo)準(zhǔn)化操作作業(yè)。具體如下：

（1）嚴(yán)格執(zhí)行爐前交接班制度。接班前，爐前班長及鐵口負(fù)責(zé)人詳細(xì)了解鐵口工作狀況，開口機及泥炮工作情況。

（2）出鐵前，爐前班長全面檢查鐵口泥套、鐵水罐準(zhǔn)備、鉆頭大小及撇渣器通暢情況。

（3）控制東西兩鐵口合理深度，使其在 2900±100 mm范圍，保證鐵口好開。

（4）加強鐵口泥套維護，泥套損壞及時修補，杜絕鐵口過淺跑大流事故。

4.3 提高炮泥質(zhì)量

炮泥作為高爐堵鐵口的材料，其質(zhì)量好壞直接影響鐵口的壽命的出鐵狀態(tài)。好的炮泥要具有如下性能。

（1）氣孔率適宜，干燥時容易排出氣體和水分。

（2）較高的耐火度，較強的抵抗渣鐵溶液的沖刷能力。

（3）適度的可塑性，便于形成鐵口泥包。

（4）能迅速燒結(jié)并具有一定的燒結(jié)強度。鐵口噴濺期間與炮泥廠家協(xié)商，改進(jìn)炮泥結(jié)合劑加入方法，加入適量的樹脂代替蒽油和焦油混合結(jié)合劑，這樣使炮泥結(jié)焦溫度降低，一定程度上解決了潮鐵口的問題。兩鐵口更換含有適量樹脂的炮泥 24 小時后，鐵口噴濺時間也明顯縮短。

4.4 優(yōu)化爐內(nèi)操作 提高高爐管控水平

面對鐵口噴濺對高爐生產(chǎn)造成的被動情況，煉鐵技術(shù)人員認(rèn)真分析存在的優(yōu)勢和短板，以高爐穩(wěn)定順行為前提，車間制定合理科學(xué)的高爐攻、守、退的操作制度，提高對高爐的管控水平。高爐三班值班工長嚴(yán)格執(zhí)行車間制定的操作制度，提高標(biāo)準(zhǔn)化操作水平，力保爐況順行。鐵口噴濺期間，高爐鐵水化學(xué)熱和物理熱以及爐渣堿度控制在合適的范圍內(nèi)，保證渣鐵具有良好的流動性，為爐前出鐵作業(yè)創(chuàng)造條件。

5 實施效果

高爐煉鐵生產(chǎn)是一項非常復(fù)雜的系統(tǒng)工程，隨著安全環(huán)保生產(chǎn)理念的深入，爐前渣鐵排放系統(tǒng)在煉鐵生產(chǎn)環(huán)節(jié)中顯得尤為重要?？焖僦卫頎t前鐵口噴濺，減少煙塵排放降低環(huán)保風(fēng)險，成為很多煉鐵工作者一項重大任務(wù)。合理有效的使用新工藝、新技術(shù)，為高爐穩(wěn)定順行高產(chǎn)高效提供保障。通過摸索實踐，采取上述多種手段綜合治理，2021 年 12 月 13 日以后鐵口非正常噴濺已基本消除，高爐穩(wěn)定順行，各項技術(shù)經(jīng)濟指標(biāo)明顯上一臺階。
