一、研究的背景與問題
隨著中國電力行業煤電超低排放改造進入尾聲，大氣污染防治重點從電力行業向非電行業轉變，鋼鐵行業成為減排重點。2019年4月，國家五部門聯合發布環大氣[2019]35號《關于推進實施鋼鐵行業超低排放的意見》，要求到2025年底前，重點區域鋼鐵企業煙氣超低排放改造基本完成，全國力爭80%以上產能完成改造。據測算，鋼鐵行業排放了全國總量10%以上的煙氣污染物（顆粒物、SO2、NOx、二噁英等），其中燒結/球團工序排放量占鋼廠總量的40%以上。“濕法/半干法+SCR”等傳統燒結/球團煙氣凈化技術存在脫硝能耗高、脫硫副產物處理難等諸多問題，給鋼鐵行業綠色低碳轉型帶來挑戰?；钚越箖艋療煔饧夹g由于具備多污染物協同脫除、低能耗、副產物可資源化等優勢，被越來越多鋼鐵企業所選擇，并取得了一定的效果。
然而，活性焦凈化煙氣技術應用過程中，存在如下問題：1）傳統活性焦的脫硝效率較低，難以滿足鋼鐵行業超低排放的要求；2）傳統活性焦強度不足，加之在活性焦的吸附/解吸過程中活性焦頻繁循環倒運，導致了活性焦大量磨損，一般情況下，煙氣凈化系統的焦耗率（年廢焦量/活性焦初裝量）最高可達100%，活性焦耗材費占總運行成本50%以上；3）磨損產生的大量廢焦，易使煙氣出口顆粒物排放超標；4）廢焦粉附著于活性焦顆粒表面難以分離，進入脫硫/脫硝塔、局部聚集易引起紅焦、超溫，增加了著火風險；5）活性焦煙氣凈化系統對煙氣溫度、流量等參數敏感，為保證脫除效率的穩定，需要根據工況及時了解系統中活性焦狀態，并調整運行參數，然而長期以來缺乏相應的診斷方法，導致系統參數調控時機滯后，影響了系統運行效率和焦耗率；6）鋼鐵企業中，廢活性焦往往直接焚燒處理，嚴重浪費資源。
上述前4個問題均與活性焦性能相關，因此，提升活性焦性能是解決上述問題的主要途徑之一，而高性能活性焦的制備亦存在如下問題：1）對原料煤種粘結指數要求較高，煤種選擇范圍窄、價格較貴；2）活性焦生產流程較長，氣氛、溫度、流量等關鍵生產參數多且復雜，缺乏準確控制手段，存在配料堵塞、配比不準、生料干燥過程受環境影響大等諸多問題，導致活性焦生產效率低且產品性能不穩定；3）炭化活化工序產生的廢氣成分復雜（含焦油、瀝青、SO2、NOx等），往往沒有進行有效處理，污染環境。
總言之，活性焦脫硝性能偏低、強度不足、磨損頻繁造成了煙氣凈化過程脫硝效率低、焦耗高和易著火等問題，不僅導致NOx易超標排放，還推高了運營成本高，嚴重制約了該技術的推廣應用。
二、解決問題的思路與技術方案
高性能活性焦制備方面：首先，通過添加以過渡金屬來強化活性焦的脫硝性能；然后，通過炭化活化實驗，系統研究煤種/粘結劑/造粒水分等因素對活性焦性能的影響規律，開發了能構建高微孔小骨架活性焦結構的碳鏈高聚物復合粘結劑，提高了活性焦強度，形成了基于低粘指數煤種的配方體系，解決了活性焦制備原料煤種在鋼鐵行業中的適應性問題；針對活性焦生產過程自動化程度不足問題，系統研究生料水分、捏合時間等關鍵生產參數對活性焦性能影響規律，研制高濕料均勻下料裝備、自動化捏合造粒系統，開發強制干燥調風裝備與技術，實現高精度穩定配料、自動化捏合造粒與干燥；針對污染物排放未得到有效控制的問題，針對炭化活化煙氣開發“焚燒余熱回收+SNCR/SCR脫硝+旋風除塵+鈉基干法+布袋除塵”聯合凈化工藝，無廢水產生且煙氣達到超低排放標準。

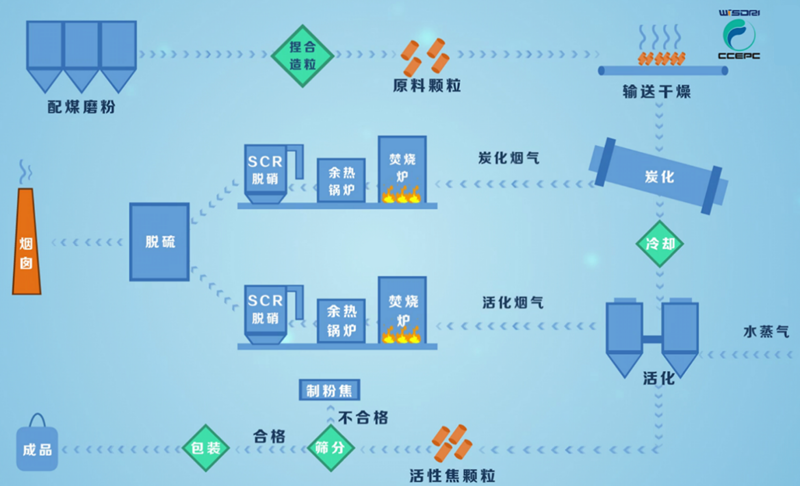

圖.1環保用高效活性焦制備工藝流程圖
活性焦脫硫脫硝方面：針對焦耗大的問題，通過對煙氣污染物在塔內的分布規律及活性焦運動狀態的深度研究，開發塔內分層錯流吸附技術與雙塔異步循環技術，差異化脫硫與脫硝塔間的循環速率及兩塔內各通道下料速率，實現運動速率與吸附余量、反應速率的梯級匹配，通過單次循環脫除效率的提高降低活性焦循環次數，開發氣封式雙層圓輥下料控制裝備、磁控自動排料裝備與長距離緩沖輸送裝備，實現勻速、弱沖擊的活性焦異速循環運動過程；
針對煙氣凈化效果不穩定問題，基于活性焦留樣儲存、抽樣檢測和溯源追蹤機制的長期運行所積累的大量歷史數據，詳細研究活性焦運行狀態變化，揭示再生溫度、活性焦下料速率、出口硫容等系統運行參數與活性焦污染物脫除能力間的關系，構建包含pH變化率、揮發份變化量、耐磨強度變化量在內的活性焦運行狀態多維度快速評價指標體系及方法，實現活性焦運行狀態的快速診斷與針對性調控；

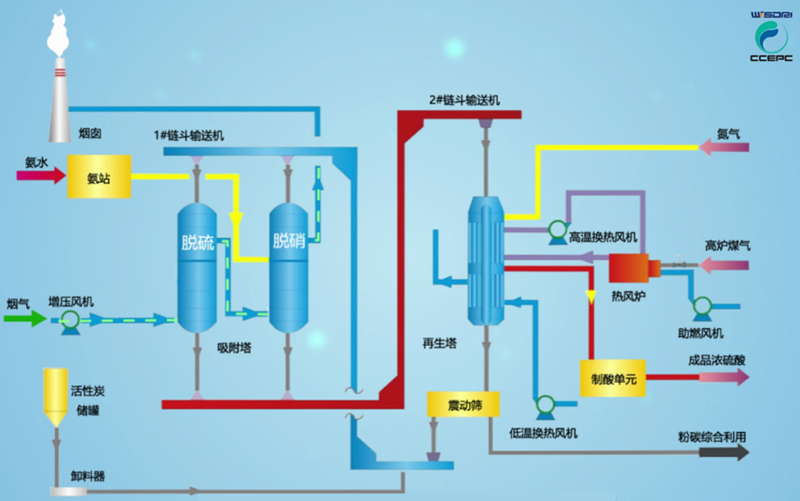

圖.2活性焦脫硫脫硝工藝流程圖
針對焦粉分離不徹底問題，詳細研究焦粉擴散、堆積規律，研制高通量風篩裝備、自動化送風系統、焦粉乏風回收系統，通過構建擬流態化的逆流接觸形式，風量與活性焦流量的準確匹配，實現活性焦顆粒表面附著細廢焦粉的高效分離與回收，顯著降低塔內焦粉量；
針對廢焦直接燃燒導致的資源浪費問題，通過研究新鮮活性焦與廢焦的表面化學性質、孔隙結構分布等微觀特性，探明高穩定性硫酸鹽使活性焦中毒失活的機理，開發廢焦微孔高溫快速恢復技術，研制線型高分子復合粘結劑，通過線型高分子間交聯縮聚橋架作用，使粉狀顆粒間形成穩定的微晶骨架結構，解決廢焦重制產品強度低的瓶頸問題。
三、主要創新性成果
1、發明了過渡金屬調控活性焦表面反應吸附位點的方法，通過加速NOx脫除反應，改性活性焦脫硝率提升15%以上；研發了碳鏈高聚物粘結劑，強化了活性焦微孔骨架，實現了以低粘煤種為原料制備高強度活性焦，耐磨強度>98%，超過國標（GB/T30201-2013）優級品要求。
2、針對活性焦生產過程自動化程度不足、污染物排放未得到有效控制等問題，系統研究了生料水分、捏合時間等關鍵生產參數對活性焦性能影響規律，研制了高濕料均勻下料裝備、自動化捏合造粒系統、強制干燥調風技術與裝備等，建設了國內首套自動、高效、清潔活性焦生產線，開發了集成化活性焦性能測試平臺，實現了高性能活性焦的穩定制備。
3、針對煙氣凈化過程活性焦運動磨損所導致的高焦耗，系統研究了活性焦運動速率與吸附余量、反應速率的梯級匹配關系，開發了活性焦異速循環技術與裝備，實現了煙氣凈化系統的高效低焦耗運行；發明了活性焦運行狀態多維度快速評價方法，通過及時診斷與針對性調控活性焦狀態，實現了凈化系統的穩定運行，在滿足了超低排放要求基礎上，焦耗率(年廢焦量/活性焦初裝量)降低20%以上。
4、針對活性焦運動磨損產生的廢焦，研制了廢焦高效分離技術與裝備，實現了焦表面附著廢焦的高效回收，降低了凈化系統紅焦、超溫風險，顆粒物排放≤10mg/Nm3。通過系列實驗，闡明了高穩定性硫酸鹽在活性焦孔道中沉積、堵塞及分解過程，開發了廢焦微孔高溫快速恢復技術及線型高分子復合粘結劑，實現以100%廢焦為原料重制活性焦，相較新鮮活性焦，噸焦原料成本下降50%。
四、應用情況與效果
高效低耗活性焦制備及冶金煙氣凈化技術全套在廣西盛隆冶金有限公司實現應用，2019年，建成了規模達2萬噸/年的自動、清潔、高效活性焦生產線（后續擴展至4萬噸/年），填補了國內活性焦自動化生產的空白；2019年，建成了國內單套煙氣處理量最大的燒結煙氣活性焦脫硫脫硝工程，填補了國內超大型活性焦脫硫脫硝領域的空白。目前，項目技術成果已在廣西、湖北、河北等多地推廣應用17臺套。

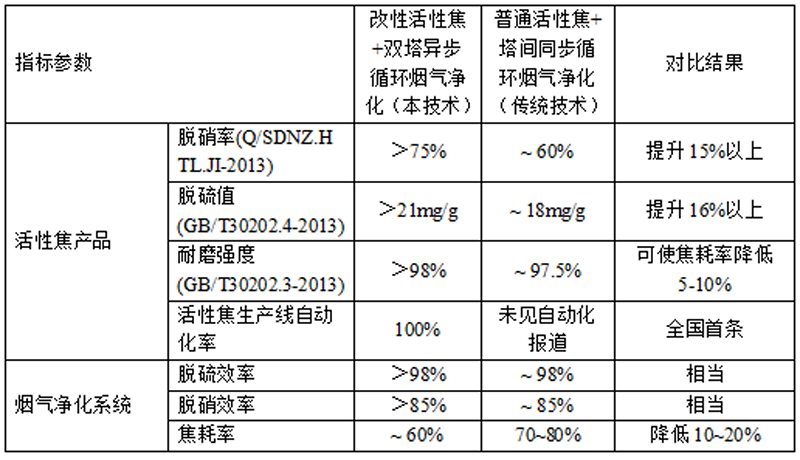

表.1 本技術與傳統技術對比
實現了鋼鐵工業煙氣的超低排放，顯著降低了污染物的排放水平。通過應用本技術，生產線所生產的高性能活性焦產品符合相關標準（GB/T30201-2013）要求、性能穩定，保證了煙氣凈化系統所需活性焦的供應，生產各工序配套環保設施完善，清潔生產無廢水廢渣排放，煙氣可達超低排放標準要求；煙氣化系統脫硫效率＞98%，脫硝效率＞85%，二噁英濃度＜0.1ngTEQ/Nm3，使污染物排放濃度達到鋼鐵超低排放要求。處理煙氣量近2000萬Nm3/h，污染物排放濃度均達到鋼鐵超低排放要求(顆粒物≤10mg/Nm3，SO2≤35mg/Nm3，NOx≤50mg/Nm3)，實現年減排顆粒物1萬噸、SO2 14萬噸、NOx 4萬噸。
焦耗成本顯著下降。占據活性焦凈化技術總運行成本50%以上的焦耗成本是行業關注的重點關鍵指標，本項目煙氣凈化系統應用高性能活性焦、異速循環、快速評價方法、高效焦粉回收等全套技術后，焦耗成本約為5.5元/噸燒結礦，相比行業先進水平（焦耗成本：約8元/噸燒結礦）降低30%左右。
減污與降碳相結合，有效降低鋼鐵企業碳排放。相比傳統濕法/半干法+SCR技術，活性焦凈化煙氣技術可實現低溫脫硝，由此極大減少升溫所需熱源（以煤氣為主）消耗。同等燒結煙氣處理規模量下，活性焦凈化煙氣技術的煤氣耗量僅為傳統濕法/半干法+SCR技術的1/3，可節約煤氣42Nm3/噸燒結礦左右，相當于可減少約CO220kg/噸燒結礦的排放。本項目技術有力推動了鋼鐵行業綠色低碳化升級。
推動了活性焦煙氣凈化產業鏈的發展。打通了活性焦生產線各工序的自動化控制流程，推動了活性焦生產線自動化、清潔化，促進了我國活性焦制備行業的綠色高質量發展；研發了高效低焦耗活性焦煙氣凈化技術，推動活性焦運行成本顯著降低，加速了活性焦在冶金煙氣治理領域的應用。技術成果涉及活性焦制備、檢測、應用、處理等各個環節，構建了環節間的有機鏈接，覆蓋活性焦產業鏈上下游，形成完整的創新鏈，推動了行業整體協同進步。
