一、研究的背景與問題

近年來，環保政策越來越嚴，國家和地方都出臺了相關政策，制定了相應的超低排放標準，大大推動了鋼鐵行業“減排降污”治理進程。焦化工序作為鋼鐵聯合企業的能耗、污染大戶，根據GB16171-2012《煉焦化學工業污染物排放標準》規定焦?fàn)t煙囪排超低放標準：顆粒物≤10mg/m3、SO2≤30mg/m3、NOx≤150mg/m3。為滿足超低排放要求，各企業紛紛響應，上馬焦?fàn)t煙道氣脫硫脫硝系統，實現排放達標。

傳統脫硝技術不能滿足焦?fàn)t煙道氣脫硝需求,不能實現焦?fàn)t高效脫硝。主要有3方面原因:

(1)焦?fàn)t煙道氣在脫硝之前，其溫度一般為180℃~300℃，煤電煙氣脫硝前溫度為300℃~450℃，焦?fàn)t煙道的溫度無法匹配傳統工藝的溫度條件，從而阻礙了一些技術工藝在焦?fàn)t煙道氣脫硝方面的應用。

(2)焦?fàn)t煙氣的污染物成分與煤電行業的不同，煤電行業煙道氣中SO2含量偏高，NOx含量偏低，而焦?fàn)t煙道氣中NOx含量偏高，SO2含量偏低，且含有焦油、硫化氫(H2S)、一氧化碳、甲烷、游離炭等組分，這導致活性焦聯合脫硫脫硝法等適合于高硫低氮煙氣工況的工藝在焦化行業難以適用。

(3)焦?fàn)t煙囪內部必須保持130℃以上的溫度（焦化行業稱之為煙囪熱備），在引風機出現故障時，能夠保證焦?fàn)t煙囪還能為煉焦工藝提供穩定的壓力出口條件，而不影響整個焦?fàn)t的生產，所以排煙溫度過低的濕法工藝在焦化行業的應用受到制約。

當前焦?fàn)t煙道氣脫硫脫硝工藝主要有：活性焦脫硫脫硝工藝、傳統SDA半干法/SDS干法脫硫+SCR脫硝工藝，但都會存在集成度低、占地面積大或產生次生二次污染等問題，難以滿足工藝及場地布置要求。因此，湖南鋼鐵集團華菱漣源鋼鐵有限公司與安徽紫朔環境工程技術有限公司合作，開發了陶瓷催化濾管一體化脫硫脫硝技術，并在漣鋼焦化得到成功應用。

二、解決問題的思路與技術方案

對于焦化行業的煙氣特點是煙氣中二氧化硫和粉塵濃度低，而氮氧化物濃度高，為了達到超低排放要求，一般需要脫除效率不小于90%，但是焦?fàn)t煙氣溫度低（相對于脫硝反應的溫度窗口）、粉塵中含堿金屬和煤焦油等成份，又不利于脫硝反應的進行，因此焦化煙氣治理的難點在于脫硝，而脫硝的難點在于整體脫硫、脫硝和除塵工藝的選擇和布置。

本技術方案以焦?fàn)t煙道氣為研究對象，針對現有技術系統集成度低、占地面積大和可能存在二次污染產生的問題，開展了焦?fàn)t煙道氣工況參數分析及焦?fàn)t周圍布置實地調研，根據焦?fàn)t煙道氣工況參數和實地調研情況，以SDS干法脫硫+SCR脫硝為基礎設計開發了一種低溫、耐硫、耐焦油、能夠長期不間斷運行的全干法陶瓷催化慮管一體化脫硫脫硝技術，并最終實現工業應用。

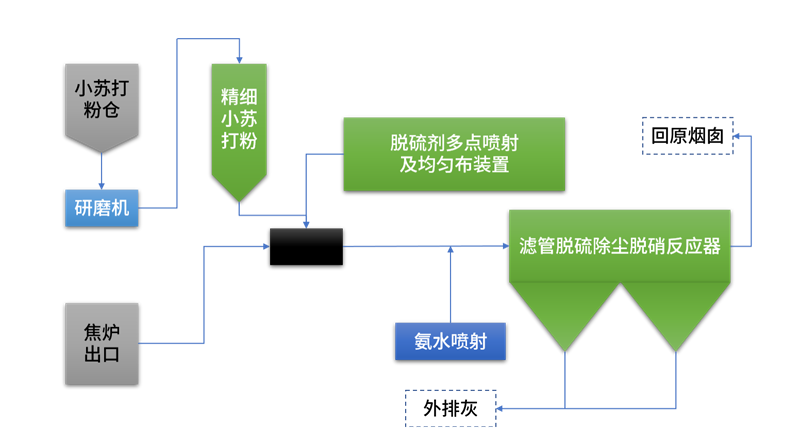

圖1  塵硫硝一體化系統工藝流程圖

1、陶瓷催化慮管脫硫脫硝原理

（1）含塵氣體通過導流板均流后進入濾管，外進內出；粒徑較大的粉塵在重力作用下沉降；粒徑小的粉塵沉積在濾料表面；煙氣中的顆粒物及有害雜質在粉餅層進行高效過濾，充分杜絕有毒害物質與催化劑直接接觸。

（2）陶瓷慮管表面形成脫硫固定床輔助脫硫。

（3）無塵、硫氣體與濾管壁內的催化劑接觸發生反應氮氧化物被還原。

（4）凈化后的氣體進入凈氣室通過風機排出，當粉塵在濾料表面沉積到一定值后啟動壓縮空氣對濾管脈沖反吹清灰。

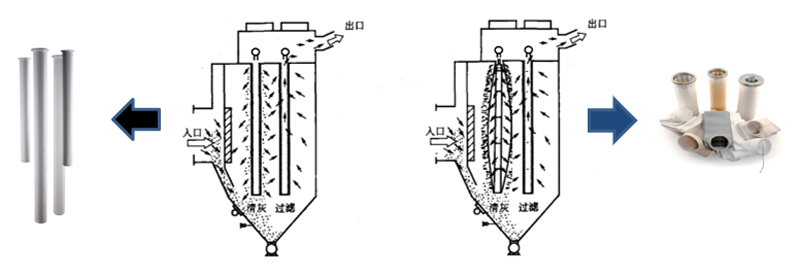

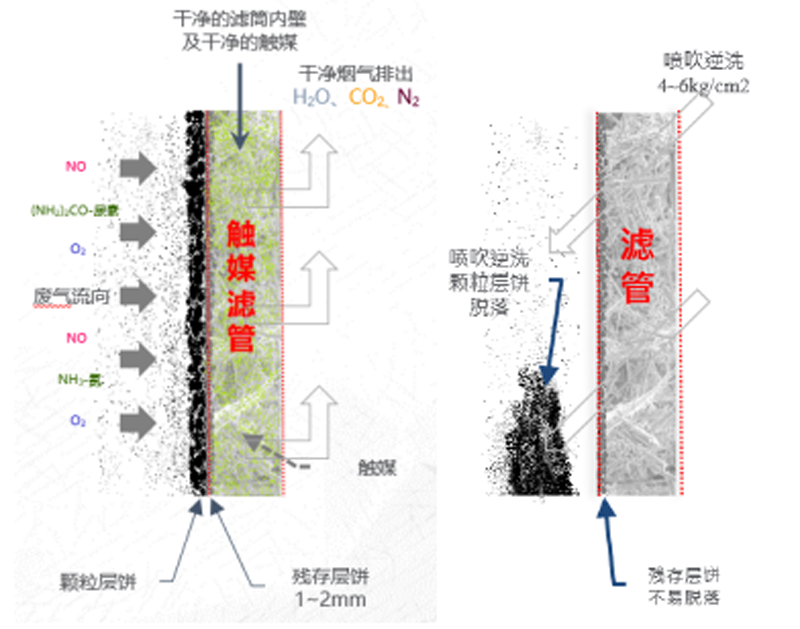

圖2 陶瓷催化慮管工作原理 圖3 陶瓷催化慮管反吹清灰

2、焦?fàn)t煙道氣工況參數

本方案焦?fàn)t煙氣溫度250~290℃相對較高，SO2、NOx波動范圍大（主要與加熱用高爐煤氣參混焦?fàn)t煤氣比例有關），煙塵顆粒物含量總體30~60mg/m3，平均45mg/m3。因此在設計SDS干法脫硫時最低煙氣溫度會在ABS露點之上，不會產生結露現象，故無需配套設計煙道氣控溫器裝置。

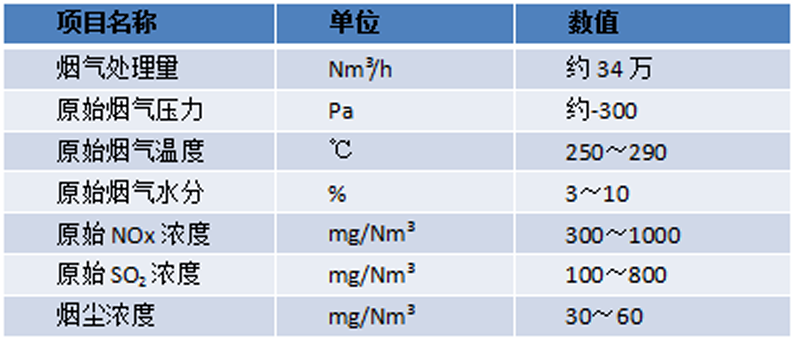

表1 煙道氣工況參數

3、脫硫脫硝除塵一體化技術

焦?fàn)t煙氣經過地下煙道引出，在引出煙道處，通過磨粉機多路噴射+精確計量裝置+均布裝置定量噴入碳酸氫鈉超細粉，煙道中均勻混合后進行一次脫硫反應，再經噴氨系統，將18%~20%濃度的氨水通過雙流體霧化噴槍噴入濾管反應器入口煙道，通過導流板和氣流分布板分布均流后進入陶瓷濾管裝置，粒徑較大的粉塵在重力作用下沉降，粒徑小的粉塵沉積在濾料表面形成塵餅層，并在陶瓷管表面的塵餅層上進行二次脫硫，無塵硫氣體通過濾料表面再與濾管壁內的催化劑層接觸發生反應氮氧化物被一次脫除，清潔煙氣再通過引風機煙囪排出。

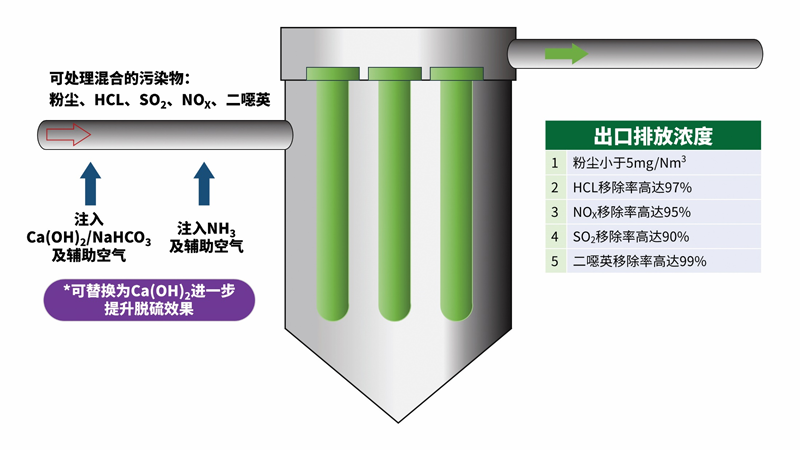

圖4 脫硫脫硝一體化反應器

三、主要創新性成果

1、開發了陶瓷催化慮管塵、硫、硝一體化脫除技術

（1）前端干法脫硫和陶瓷慮管塵餅層輔助脫硫結合（相當于管道混合脫硫和陶瓷管塵餅層兩次干法脫硫），脫硫效率高；搭配添加相應的添加劑，可以有效地去除SO2、HCl、H2S、HF等酸性氣體；兼容各種干法/半干法脫硫工藝，減少了煙氣中煤焦油、焦炭、粉塵以及粉塵中重金屬離子對脫硝催化劑的影響，增加了催化劑的使用壽命。

（2）在一體化反應器前段噴入氨時，陶瓷纖維催化濾管負載高效脫硝催化劑具有一次脫硝功能，且脫硝效率高。

（3）工藝集成度高，占地面積和空間小，分倉室設計，可以分倉室離線檢修，運行費用少。

2、采用剛性陶瓷慮管結構

（1）陶瓷慮管阻燃、耐高溫、耐腐蝕，不易破損，壽命長。

（2）陶瓷過濾管結構堅硬，不會導致粉塵穿透，而且不具有撓性，過濾效果好。

3、形成了全干法工藝，不產生廢水和固廢等二次污染。

圖5 陶瓷催化慮管與傳統布袋除塵對比

四、應用情況與效果

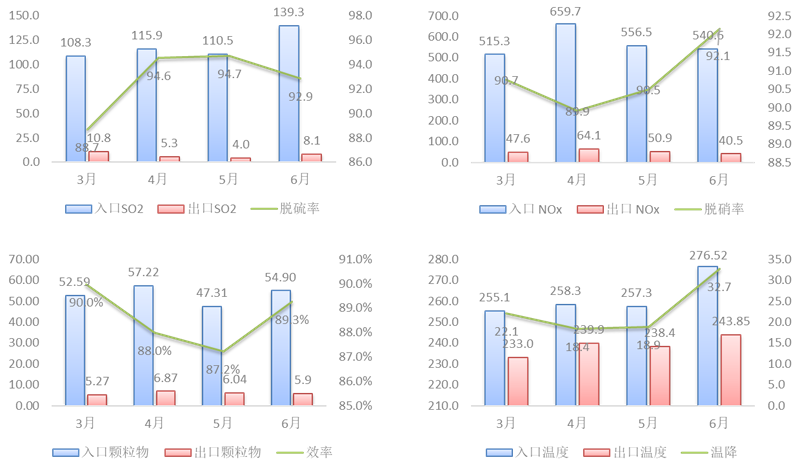

陶瓷催化慮管一體化脫硫脫硝技術已經在漣鋼成功運行，各項性能指標均滿足焦?fàn)t煙道氣超低排放要求。投運至今，已經安全平穩運行超4個月，出口煙氣SO2含量平均在10mg/m3左右，脫硫率在92.7%左右；出口煙氣NOx平均在50.8mg/m3，脫硝率在90.8%左右；出口煙氣顆粒物平均在6.02mg/m3，除塵效率平均在89%左右。企業實現了焦?fàn)t煙道氣超低排放目標，具有良好的環境效益，履行了企業的社會責任。

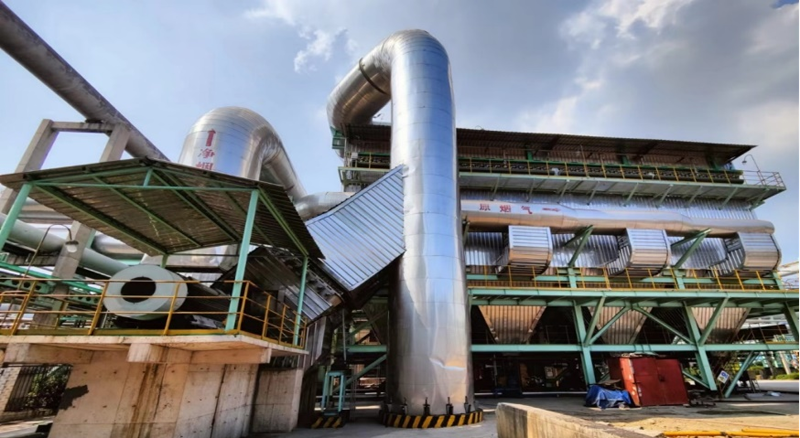

圖6 工業化裝置現場
