UCM軋機工作輥輥形設計及應用
張建雷1，陳衛2，陸佳棟1，岳重祥1
(1. 江蘇沙鋼集團有限公司江蘇省沙鋼鋼鐵研究院有限公司， 江蘇 張家港 215600；2. 江蘇沙鋼集團有限公司張家港揚子江冷軋板有限公司， 江蘇 張家港 215600)
摘要：UCM軋機采用傳統倒角工作輥生產硅鋼時，易出現帶鋼邊部拉緊斷帶問題，影響生產節奏。為解決該問題，自主設計EDC防斷帶工作輥輥形，通過反圓弧設計減小邊部倒角變化率，均勻化帶鋼邊部應力，保證軋機邊降控制水平不降低前提下提高生產穩定性。EDC工作輥輥形曲線呈兩側對稱分布，單側包括中間平輥段、防斷帶控制段和跑偏控制段。由于UCM軋機不具備工作輥竄輥功能，根據產品寬度分布規律劃分多個寬度區間，設計多套輥形適應不同寬度區間的軋制。采用數值模擬技術建立帶鋼軋制三維彈塑性有限元模型，模擬分析了傳統倒角工作輥與EDC工作輥輥形的帶鋼邊部應力情況及邊降控制效果，結果表明，EDC工作輥輥形對應帶鋼邊部應力明顯減小。在相同彎輥力條件下，EDC工作輥輥形對邊降改善效果更為明顯，在不施加彎輥力情況下，傳統倒角工作輥對應帶鋼邊降量為15 μm，EDC工作輥輥形對應帶鋼邊降量為8 μm，邊降控制效果優于傳統倒角工作輥。輥形參數編寫到Python軟件實現曲線參數高效自動化求解，能夠根據現場輥形使用情況及產品邊降需求調整輥形參數大小，具有一定靈活性。將EDC工作輥輥形曲線應用于某1 420UCM酸連軋機組調試，現場板形正常，生產穩定，同板差不超過7 μm達標率由單圓弧輥形32%提升至56%，增幅達到75%，效果提升顯著。同時，機組斷帶率由0.1%控制到0.02%以下。
關鍵詞：UCM軋機；輥形優化；曲線設計；Python計算；數值模擬；現場應用
1 引言
冷軋無取向硅鋼又稱為電工鋼，是家電、電力、軍工等領域廣泛應用的軟磁材料，主要用于制作電動機、發電機、變壓器等設備定轉子鐵芯。硅鋼橫向同板差是衡量硅鋼產品的一個重要性能指標，其直接影響了電機疊片系數及整機性能。近年來，隨著終端用戶對電機性能要求不斷提高，對冷軋硅鋼橫向同板差提出了更高的要求。硅鋼邊降作為影響硅鋼橫向同板差的重要因素，指帶鋼在軋制過程中邊部厚度減薄量，主要由軋輥彈性壓扁在帶鋼邊部存在過渡區域引起。

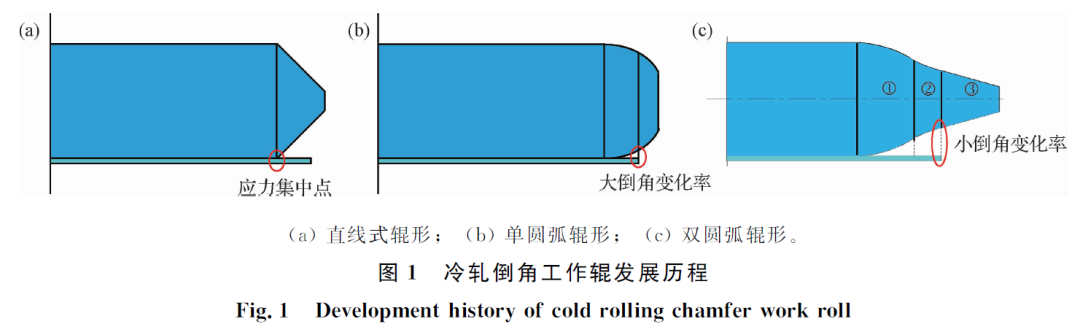

如何提升硅鋼邊降控制水平是硅鋼軋制的一個重要研究課題。帶鋼斷面形狀由軋機承載輥縫形狀決定，而工作輥原始輥形作為影響軋機承載輥縫形狀的一個重要因素，工作輥輥形優化對減小硅鋼邊降起到顯著作用。針對六輥UCM冷軋機，目前業內常用的輥形優化手段是對工作輥邊部進行倒角設計，通過減小軋輥邊部彈性壓扁量，實現控制硅鋼邊部減薄的目的。胡柯等針對UCM可逆式冷軋機斷面形狀控制問題，提出一種輥形精細優化方法，同時配合板形目標平直度調整方案，顯著改善了硅鋼橫向同板差水平；董志奎等建立輥間接觸應力和板形計算模型，通過目標函數最優化方法設計軋輥輥形曲線，保證軋輥均勻磨損的同時提高了彎輥力對板形的控制效果；令狐克志等基于三維彈塑性有限元建立了六輥CVC輥系模型，詳細分析了不同板形調控手段對帶鋼二次凸度、四次凸度影響規律，并配合輥形優化成功消除了帶鋼邊中復合浪。
工作輥采用傳統邊部倒角設計，雖然可以控制帶鋼邊降，但由于邊部倒角變化率增加，帶鋼緊邊程度越來越嚴重，易造成帶鋼邊裂或斷帶事故。因此，有必要設計一套既能減小帶鋼邊降又能避免斷帶的工作輥輥形。
2 精選圖表
3 結論
(1)針對六輥UCM軋機采用傳統倒角工作輥生產帶來的帶鋼邊部拉緊斷帶問題，自主設計了一套EDC防斷帶輥形，通過第二段反圓弧設計減小邊部倒角變化率，均勻化帶鋼邊部應力，在保證軋機邊降控制能力的同時降低了斷帶風險。并將輥形參數編入Python軟件，實現了EDC工作輥輥形曲線高效自動化求解。

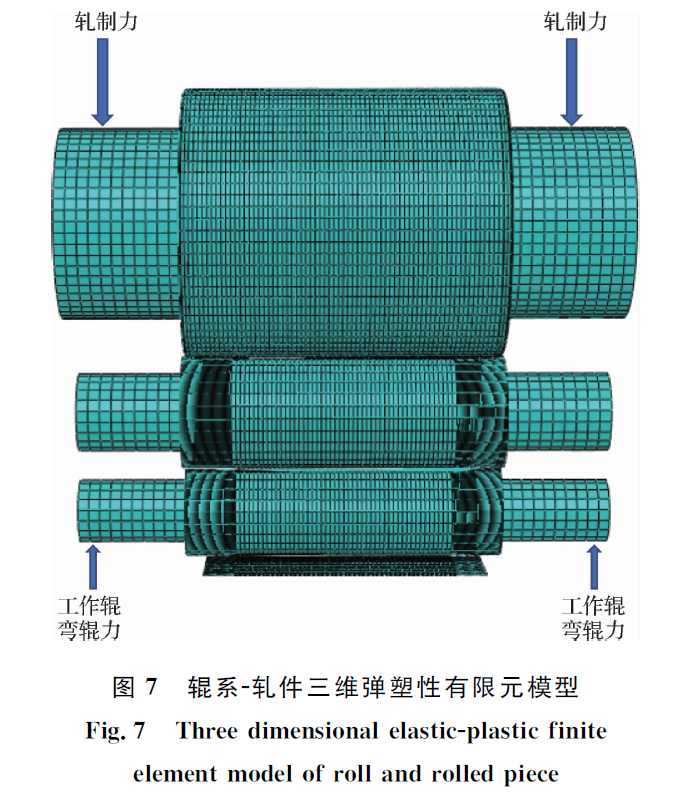

(2)在仿真模擬環境下建立輥系-軋件三維彈塑性有限元模型，對比分析了傳統倒角工作輥和EDC工作輥輥形在不同工作輥彎輥力條件下的邊降調控效果。模擬數據表明，相同條件下，EDC工作輥輥形對帶鋼邊降改善效果更為顯著。
(3)將EDC-1 230輥形應用于某1 420 mm酸連軋機組，現場調試數據表明，同板差不超過7 μm比例由32%提升至56%，增幅達到75%。EDC輥形全面投用后，機組斷帶率由0.1%減小至0.02%以下。EDC工作輥輥形技術具有較強的軋機邊降控制能力，斷帶風險低、生產穩定，對硅鋼高精度斷面控制具有重要意義。
