一、研究的背景與問題

新一代信息技術與先進制造技術的深度融合極大促進了工業數字化進程。工廠和車間作為冶金企業運營的重要節點在技術迭代中應被重點關注。過去的五年，依托新一代信息技術開展的冶金智能工廠研討、設計與實施一直是行業的熱點，也是從設計、生產、管理、服務等制造全過程開展的智能制造典型性、系統性案例。

國民經濟中主要的工業領域如鋼鐵、有色、石化、水泥等，因對象不同、流程不同、基礎不同、焦點不同等，各領域智能工廠的建設必須考慮共性基礎上的個性化設計。鋼鐵工業是國之基石，是關乎國計民生的支柱產業，也是我國經濟持續增長的重要支撐力量，與國際先進水平相比，目前仍面臨著環境負荷重、資源利用率低、綜合能效低、產品同質化低值化等共性問題，這些在智能工廠建設中需要針對性考慮。

熱軋作為鋼鐵生產流程的重要環節，具有高頻、強耦合、非線性等特點，溫度、相變、應力相伴相生。經歷工業3.0后，熱軋技術在主線自動化程度、品種規格、產品質量、信息融通等方面取得了長足的進步，但仍然存在如下亟待解決的問題：庫區、磨輥間、能源介質、質檢等非主線單元存在著大量的人工操作，勞動生產率低下；加熱能力、軋線節奏、多區域調度、生產順行等問題影響產能釋放，高效生產需求迫切；以板形、表面、軋破甩尾為代表的質量和生產穩定性長期困擾熱軋企業，控制模型精度、設備狀態、關鍵檢測缺失、監控不完善、人工干預多等是主要原因；缺乏工廠級成本管理系統，能耗到卷（或板、管、棒等）、成本到卷無法實現，做不到精細成本控制；自動化、信息化已逐步完善，但許多和設備、人員、物料、能源等密切相關的數字化工作尚在起步；上下游工序、工廠業務之間缺乏物質流、信息流、能量流協同機制，工作效率低下，標準實施和固化困難，決策靠人。

熱軋面臨的如上問題大多是多因素或多目標問題，需要從全局加以考慮，現有的多級計算機系統構架具有局限性，熱軋智能工廠建設則為解決如上問題提供了契機。本項目提出一種以問題為導向的熱軋“雙智控”智能工廠構架方案，以短板補齊、智能檢測、工業互聯網平臺等為支撐，以關鍵績效指標為牽引，從操維集約和業務協同兩個方面出發，借助精準感知、數字孿生、工藝驅動、智能算法等手段，追求產線極度自動化和業務高效協同化。熱軋智能工廠的建設實現物質流、能量流、信息流互聯互通，并完成生產過程中大尺度的全局優化和資源配置，可推動真正意義上的熱軋工廠技術變革。

二、解決問題的思路與技術方案

許多智能工廠建設關注點狀項目，缺乏建設主線及項目互相之間邏輯、功能關系，面對多樣的工廠需求，運行效率及協同性難以滿足，整體性差。本項目從工廠業務痛點、機構職能、可持續拓展等角度出發，提出熱軋智能工廠分層構架設計思想，如圖1所示。

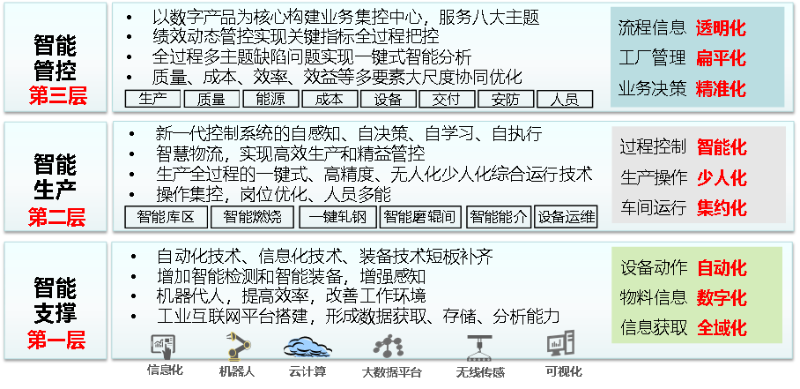

圖1 熱軋智能工廠分層構架設計

與公司重點關注采購、營銷、研發、財務、人力等運營功能不同，工廠作為生產主體，更多職能在于生產出合格的產品及完成廠內多業務管控。圖1中智能工廠構架分為智能支撐、智能生產和智能管控三個層級，多個工廠則可支撐公司級智慧運營。每個層級的定位及功能如下：

1、智能支撐層作為智能工廠建設的基礎，主要瞄準智能工廠建設所必備的全線設備自動化、物料數字化和信息獲取全域化，內容包括控制系統的短板補齊，新增智能檢測與裝備技術（如圖2所示），機器人代人，工業互聯網平臺建設等。在熱軋中，具體如通過棒材、鋼管的逐支跟蹤系統解決物料數據對應；開發鐮刀彎、翹扣頭、機架間跑偏、卷取定尾等智能檢測獲取軋線物料狀態并為生產智能化服務；利用鋼卷自動噴號可降低工作強度和容錯率，改善工作環境；基于工業互聯網平臺技術的熱軋大數據中心建設則可實現全域數據的收集、治理、服務，為上層應用模型提供全面支撐。若不建設強大的智能支撐層，智能工廠會面臨大量的工序斷點、數據斷點、人工干預，智能工廠無從談起。

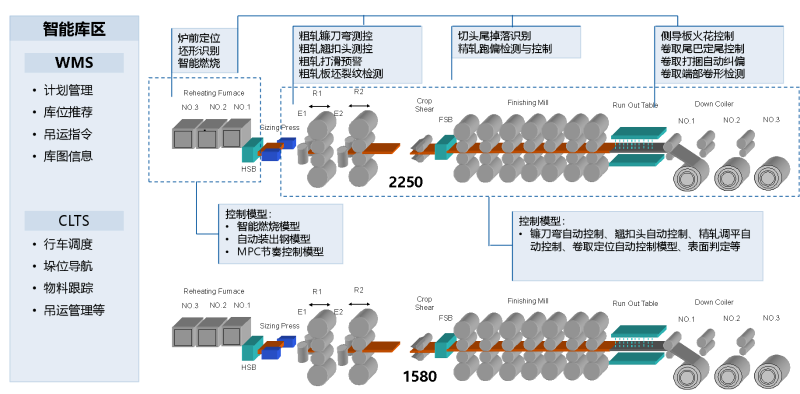

圖2 熱軋智能工廠智能裝備及控制技術

2、智能生產層聚焦生產運行的集約化建設，是智能工廠的有形價值體現，在過去的五年也是各個智能化工廠的重點關注內容，主要瞄準過程控制智能化、生產操作少人化，目標是實現車間運行集中操控，內容包括新一代控制系統實現自感知、自決策、自執行和自學習，生產全過程的一鍵式、高精度、無人化、少人化綜合運行技術，以及在此基礎上實現高效生產、崗位優化、操作集控和精益生產。在熱軋中，具體如全線無人裝出鋼與自動軋鋼技術、無人行車和智能庫管技術、操作集控技術、磨輥間集中控制等，智能生產層也是熱軋極度自動化的外在表現，并可通過集約化方式倒逼軋線全方位技術升級。

3、智能管控層聚焦大數據應用，是智能工廠建設的無形價值體現，主要關注流程信息透明化、工廠管理扁平化和業務決策精準化，內容包括以數字產品為核心構建業務集控中心，以績效動態指標管理為導向，實現生產、質量、成本、設備等多業務大尺度協同，如圖3所示為熱軋智能工廠協同智控平臺技術構架。在熱軋中，具體如建立工廠級質量管控系統、精細化能源系統、精細化成本系統、設備監視與工藝分析系統等，通過數據分析方法和工藝技術的融合解決現場多類遺留問題。

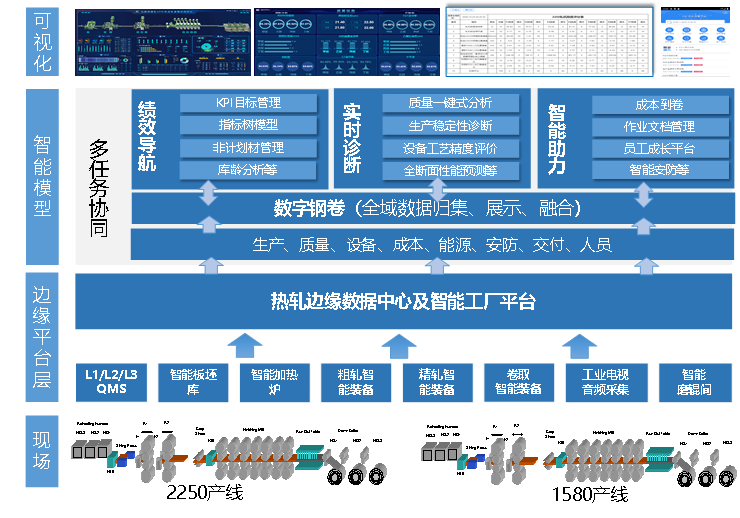

圖3 熱軋智能工廠協同智控平臺技術構架

基于熱軋智能工廠的分層建設思想，設計熱軋“雙智控”智能工廠的實例化方案如圖4所示。圖中工廠原有的基礎自動化、過程自動化、制造執行系統、一體化管理系統和智控中心實現高度融合。依托智能支撐層構建面向6大區域的操維智控和面向多業務的協同智控，并與原有系統互聯互通，通過有形的工廠改造和無形的數據挖掘兩大抓手助力企業數字化轉型。

圖4 基于多層架構的熱軋“雙智控”智能工廠實例化方案

三、主要創新性成果

1、開發了基于機器視覺及深度學習的熱軋帶鋼運行過程成套檢測技術。主要包括爐前定位檢測、坯形識別檢測、坯號識別與核對、粗軋鐮刀彎翹扣頭檢測、粗軋板坯表檢裂紋檢測、精軋帶鋼跑偏檢測、卷取自動定尾檢測技術等，其中板坯爐前定位精度達到15mm，多類板坯號識別精度達到99%，鐮刀彎檢測精度可達到3mm，翹扣頭檢測精度5mm，中間坯表面重大缺陷檢測和識別率超過99%，跑偏檢測精度達到2mm，卷取定尾精度誤差小于5℃，實現熱軋帶鋼運行過程的全域增強感知。

2、開發了基于特征提取及多目標優化的熱軋少人化生產技術。主要包括加智能庫管技術、熱爐無人化燒鋼技術、粗軋鐮刀彎和翹扣頭自動控制技術、精軋機架間帶鋼自動糾偏技術、卷取自動定尾技術等，其中，熱軋板坯庫實現作業指令執行率100%，鐮刀彎控制精度±20mm控制精度超過90%，翹扣頭命中率大于95%，精軋甩尾率降低40%，全線自動軋鋼功能投入率達到95%。

3、開發了基于機理模型和數據驅動的多業務協同模型。主要包括質量一鍵式分析模型、全長幅寬組織性能預報及能耗協同模型、軋制穩定性特征提取與分析模型、基于單物料的工序級能源和成本核算模型、設備工藝精度自動診斷及分析模型等，其中，質量、設備、生產模型的自動分析準確率超過90%，組織性能預報精度超過90%，能源和成本計算準確率超過99.8%。

四、應用情況與效果

通過多年的研發和實踐，面向操作集約和業務協同的熱軋雙智控智能工廠2020年首先在寶武馬鋼實現整體技術落地。由馬鋼、北科大、寶信軟件、金恒博遠、寶武智維等聯合研發的馬鋼四鋼軋熱軋智能工廠從2020年04月開始做初步設計，2021年01月投產運行，2021年08月整體竣工，這是國內首個將2250產線和1580產線合并打造的雙線雙智控示范線，該項目的順利投產也證明了兼顧操維集控和業務協同的多層次智能工廠構架具有合理性和可行性，并在行業內形成了示范效應，目前后續的多個鋼鐵企業熱軋智能工廠正按相同的模式進行設計和實施。該項目建成后，帶來的成效如下：

1、操維智控平臺建成后，產線之間及崗位之間的協同效應凸顯，高效生產模式帶來可見效益，如圖5所示為鋼四鋼軋熱軋智能工廠雙線操維智控平臺。馬鋼四鋼軋2250和1580熱軋2個分廠整合為1個分廠，12個作業區變?yōu)?個作業區，將兩線15個崗位整合為“1+2+1” 的新崗位模式（雙線板加1個崗位，雙線軋鋼2個崗位，雙線綜合運維1個崗位），主線減員超過35%，勞動生產率提升15%，通過軋線節奏控制和節奏監視預警，熱軋產能提升8%。

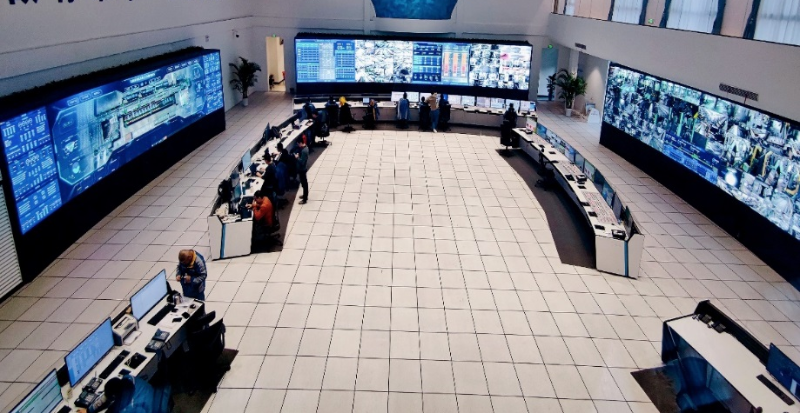

圖5 馬鋼四鋼軋熱軋智能工廠雙線操維智控平臺

2、與操維集控平臺相比，協同智慧平臺聚焦數據感知、知識萃取、優化決策，挖掘熱軋海量數據背后的潛在價值，并和操維集控平臺相互融合，實現業務間的高度協同和造物育人雙管齊下，從全維度提升工廠的智能化水平和軟實力，如圖6所示為馬鋼四鋼軋熱軋智能工廠協同智慧平臺。通過精細化能源及成本管控模型，成本下降10%，通過實施預警、事后分析、參數整定模型，質量降級率下降10%。

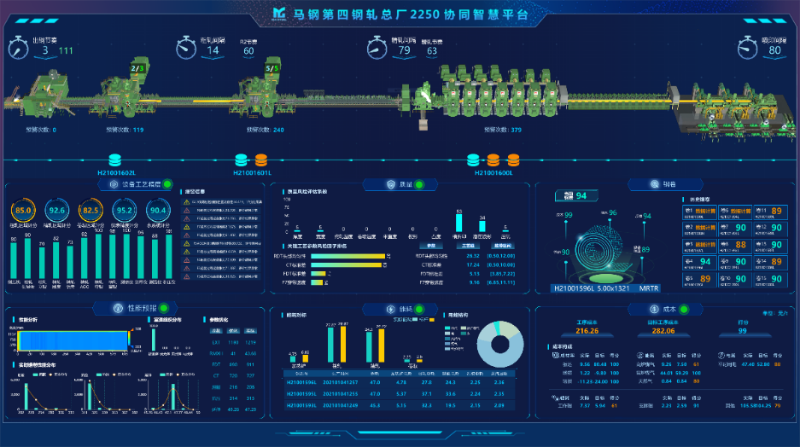

圖6 馬鋼四鋼軋熱軋智能工廠協同智控平臺
