基于數值模擬的結晶器卷渣在線預測方法

周海忱^1,2,3，劉國梁^1,2,3，李海波^1,2,3，鄧小旋^1,2,3，季晨曦^1,2,3，羅衍昭^1,2,3

(1. 首鋼集團有限公司技術研究院， 北京 100043；2. 綠色可循環鋼鐵流程北京市重點實驗室， 北京 100043；3. 北京市能源用鋼工程技術研究中心， 北京 100043)

摘要：結晶器保護渣卷入到鋼液中后容易被生長的凝固坯殼捕獲，最終在冷軋板上形成由卷渣引起的表面缺陷，會嚴重惡化鋼產品的質量。結晶器液面卷渣現象受到鋼液成分、溫度、流動方式和吹氬流量的影響。結晶器表面鋼液流速大小是反映鋼渣界面是否發生卷渣的重要參數，但在實際澆鑄過程中，不能在線預測不同拉速、吹氬流量和水口浸入深度下結晶器表面鋼液的最大速度。提出一種基于板坯連鑄結晶器內多相流動數值模擬的結晶器卷渣在線預測方法。首先，建立結晶器內三維多相流動數學模型，模擬不同拉速、吹氬流量和水口浸入深度下的鋼液流動行為；其次，對計算得到的表面鋼液流速的最大值進行擬合，得到固定澆鑄斷面下結晶器表面最大流速的預測公式；最后，通過某鋼廠的插釘板工業試驗驗證了所提方法的準確性。研究發現，不同澆鑄參數下表面鋼液流速沿結晶器寬度方向呈現先增加再減小的變化趨勢，在結晶器寬度1/4位置具有最大值。鋼液流速在較小和較大拉速下分別在窄面和水口附近具有較大值；在較小和較大吹氬流量下分別在水口和窄面附近具有較大值；隨著水口浸入深度增加，鋼液流速在水口和窄面附近變化較小?；跀M合的鋼液流速公式，通過比較最大鋼液流速與鋼渣界面發生卷渣的臨界流速，實現了結晶器卷渣的在線預報。

關鍵詞：卷渣； 表面流速； 數值模擬； 在線預測； 板坯； 連鑄結晶器

1 引言

結晶器鋼液面翻鋼卷渣會惡化連鑄坯的表面質量，給鑄坯帶來夾雜缺陷，甚至?xí)?dǎo)致漏鋼事故的發生，嚴重影響澆鑄順行。卷渣按引起的方式劃分主要有彎月面受到?jīng)_擊、卡門漩渦、水口兩側壓差、氣泡破裂和乳化、非穩態流動等；根據卷渣位置可分為結晶器壁銅管卷渣、回流卷渣和漩渦卷渣。結晶器表面較大的鋼液流速會導致鋼液和液渣相之間的不穩定現象增強，使剪切卷渣的發生率增大。

許多學者通過物理模擬、數值模擬以及工業試驗對結晶器表面鋼液的流動行為進行了研究。Gupta D等通過水模型試驗研究發現，彎月面處振動而形成漩渦和氣泡被卷入鋼液內的條件是結晶器表面鋼液流速大于某一臨界速度。陸巧彤等通過水力學模擬發現，結晶器表面流速隨著拉速的增加而增大，結晶器窄面附近的油層越來越不穩定，容易發生剪切卷渣。鄧小旋等通過水模型和工業試驗研究了常規板坯連鑄結晶器液面的瞬態特征，發現液面在非穩定期間在窄面和寬度1/4處附近的液面分別凸起和凹陷，表面鋼液流速會達到發生卷渣的臨界速度。王志國等通過水力學模型研究了不同角部形狀結晶器表面鋼液的流動行為，發現倒角結晶器對角部液面流速隨著倒角面斜長的增加而增大。雷洪等通過建立數學模型來研究結晶器內卷渣機理，提出鋼液臨界流速為0.5~0.8 m/s，產生的渣滴直徑約為3 mm。ZHANG T等通過懸桿傾角測量工業試驗和數值模擬研究了結晶器表面鋼液流速分布，發現表面流速隨著拉速的增加而增加，拉速可以顯著改變結晶器內鋼液流場流態。陳威等通過插釘板工業試驗研究了不同吹氬流量下結晶器內鋼液流場流態分布，研究發現雙環流下彎月面速度方向?yàn)閺恼媪飨蛩?，且大小呈先增大后減小的規律。流態轉變?yōu)閺?fù)雜流和單環流后，彎月面速度方向轉變?yōu)閺乃诹飨蛘?，且大小呈遞減規律。綜上所述，文獻對結晶器表面鋼液流動的報道多集中在流速分布上，對結晶器鋼液面卷渣在線預測的研究較少。

本文以某鋼廠板坯連鑄結晶器為原型，建立了三維的多相流流動數學模型，計算得到不同澆鑄參數下結晶器表面鋼液流速分布。通過對鋼液最大流速的計算值進行擬合，并用插釘板的測量結果進行驗證，得到了計算鋼液最大流速的回歸公式，實現了結晶器卷渣的在線預報。

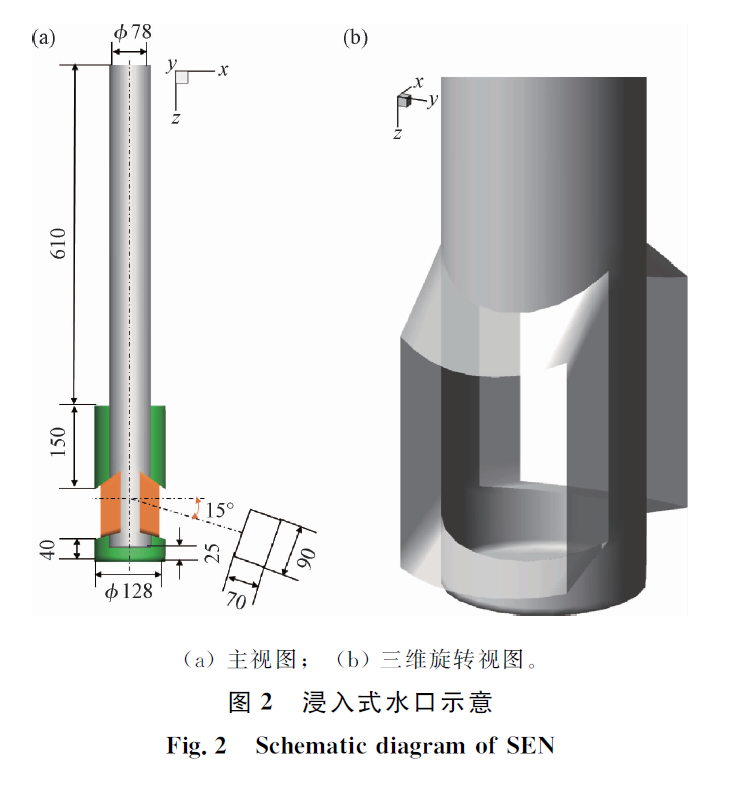

2 精選圖表

3 結論

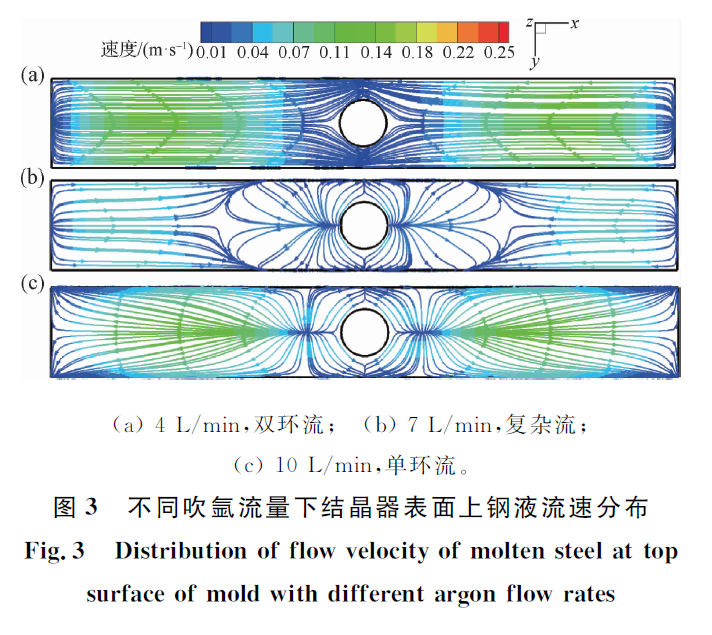

(1)通過對1 600 mm×230 mm澆鑄斷面的板坯連鑄結晶器建立氣液兩相流動的數學模型，模擬了不同澆鑄參數下鋼液的瞬態流動，得到了結晶器表面鋼液流速的分布。鋼液在較小拉速0.8 m/min和較大拉速1.3 m/min下分別在窄面和水口附近具有較大流速0.09和0.17 m/s；在較小吹氬流量(標準態)4 L/min和較大吹氬流量10 L/min下分別在水口和窄面附近具有較大流速0.14和0.12 m/s；隨著浸入深度增加，水口和窄面附近鋼液的最大流速為0.12 m/s。

(2)結晶器表面鋼液最大流速隨著拉速的增加而增加，隨著吹氬流量和浸入深度的增加而減小。通過對不同拉速、吹氬流量和浸入深度下的擬合結果得到了計算鋼液最大流速的回歸公式為vmax=11.64×v1.54c×Q-0.27arg×H-0.71SEN。

(3)擬合公式計算的鋼液最大流速與插釘板工業試驗測量值相吻合，這表明本文提出的擬合公式可以準確預測結晶器表面鋼液最大流速。通過比較鋼液最大流速與鋼渣界面發生卷渣的臨界流速，實現了結晶器鋼液面卷渣的在線預報。
