一、研究的背景與問題
鋼鐵工業是典型的高排放和高能耗工業，我國鋼鐵碳排放占全國總碳排放的15%，占全球鋼鐵工業碳排總量的60%以上，鋼鐵能耗占全國能源消費總量的11%[1, 2]。作為鋼鐵聯合企業中的重要工序，燒結為高爐提供65%～80%的含鐵原料；它約占鋼鐵總能耗的10~15%，其中75%～80%為固體化石燃料消耗；它產生煙氣排放量大，占鋼鐵總排放量的一半以上，其中燒結煙氣中含有30％以上的SO2、NOx、二噁英、重金屬和其它有害物質[1, 3-5]。
鋼鐵企業副產品種類多、產量大、成分雜、處理難，對環境影響十分突出。返礦是鋼鐵工業中一種典型的副產品，是燒結作業中無法避免的產物，粒度一般在5mm以下，塊礦少粉礦多。目前國內大部分鋼鐵企業是將返礦返回?zé)Y(jié)配料，生產實踐中有30%～45%返礦會進入燒結系統循環再燒。既浪費人力、物力，又浪費能源，返礦量過多會影響燒結過程控制，燒結礦強度差，造成燒結生產惡性循環，煉鐵成本上升[6]。因此，回收和利用好燒結返礦對鋼鐵企業提高資源利用水平、減少礦產資源的開采、釋放煉鐵原料供給壓力、減少污染物排放量具有極強的現實意義。
冷壓球團因其制備工藝無高溫處理過程、能顯著減少能耗和降低污染、可吸納部分冶金固廢、充分利用二次含鐵原料，同時具有流程簡單和投資少等優點，成為冶金固廢處理和新型爐料制備的關注熱點[7]?；诖?，將返礦高效利用、固廢協同運用與冷壓球團有效銜接，形成與高爐運用相適配的返礦冷壓球團技術，發揮更大的社會和經濟效益，則是推動鋼鐵企業降碳增效的重要路徑[8]。
二、解決問題的思路與技術方案
1、技術思路
以返礦為主要原料，按比例添加鐵精粉、鋼渣等其它含鐵原料進行配料，隨后將獨家粘合劑、水加入其中，混合均勻后便可壓制成型，將壓好的濕球送入專業烘干設備進行脫除水分處理。以上步驟獲得的返礦冷壓球團性能良好，它被轉運至倉儲車間儲存、被送往高爐或是轉爐冶煉。
2、固結機理
利用外力破壞模具中由燒結返礦、鐵精粉等粉料顆粒之間的摩擦力和機械咬合力形成的“拱橋效應”，使原料中各顆粒向著自己有利方向移動，重新排列，充實粉料顆粒之間的孔隙致使其逐漸密實化，在特研粘合劑的作用下，大顆粒被小顆粒包裹粘結、聯結從而成型成塊。在200°C溫度下進行干燥，過程中產生新的物相并將返礦顆粒和其它粉料顆粒粘接在一起。主要影響因素：1）物料基礎特性；2）粘合劑性能；3）混碾時長；4）干燥固結方式。
3、技術路線圖

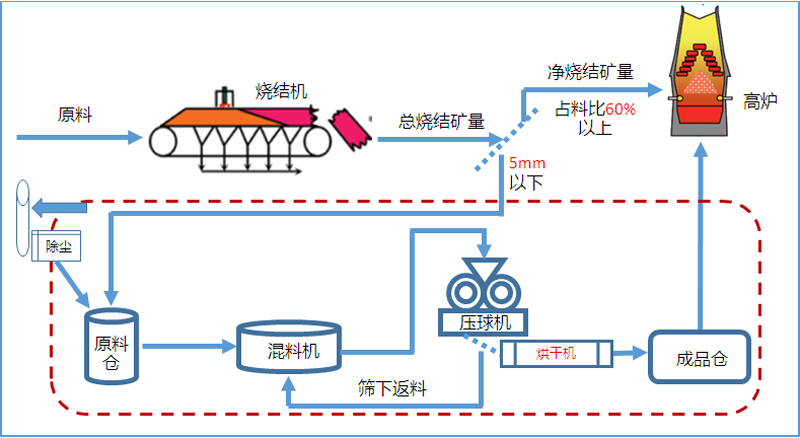

如圖1所示，該路線主要包括配料、混料、壓球、烘干、倉儲等幾個環節。
圖1 返礦冷壓球團技術路線
性能指標：
1）TFe≥50%；
2）熱爆裂指數DI-6.3≤10%，低溫還原粉化指RDI+3.15≥65%，還原膨脹指數≤20%；
3）常溫下球團強度≥2500N/個，水分≤2%；
4）特研粘合劑性能穩定，產品外形規則，粒度均勻。
三、創新性新進展
1、開發了返礦冷壓球團技術，不但在國內中小高爐中投入運用，而且產品在煉鐵領域?qū)崿F(xiàn)工業化應用是國內首創；
2、首次把返礦作為煉鐵原料，獨辟新境地綜合利用返礦以及鋼渣、污泥等鋼鐵廠固廢資源；
3、研發了與返礦冷壓球團相匹配的烘干設備；研制了該工藝需要的多元復合型粘合劑；
4、生產中可協同處理部分其它冶金固廢，回收有價元素；
四、應用情況與效果
1、返礦冷壓球團技術應用情況
返礦冷壓球團技術自2018年在漢鋼集團首次投入實用后，陸續在酒鋼榆鋼、略陽鋼廠投入應由，經過4年多時間生產實踐和技術發展，該技術不但十分成熟、可靠，而且效果好、安全性高。

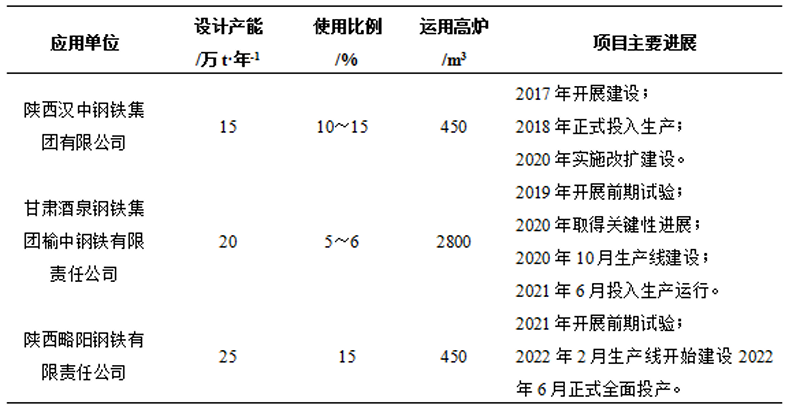

表1 重慶臻焱燒結返礦冷壓球團應用現狀
表1展示了重慶臻焱在國內已經投用的3條生產線有關情況，返礦冷造球不但可以應用在大高爐（2800m3），還具有高達15%入爐爐料比例。另外，除了表1中三家單位應用之外，全國多家鋼鐵企業正在開展該項目。和燒結礦、球團礦相比，返礦冷壓球團不需要高溫?zé)Y(jié)或焙燒，具有以下特點[9, 10]：1）成品顆粒大小均勻，不需再做整粒處理；2）適用于粉料成型，對原料的粒徑范圍要求很寬；3）具有增加燒結產量、提高高爐熟料率、低碳節能環保等優勢。
2、高爐使用返礦冷壓球團生產實踐效果
從表2（2800m3高爐）運行指標上看，使用返礦冷壓球團期間，隨著返礦冷壓球團比例增加，不但產量增加，綜合焦比降低，而且鐵水溫度有所升高，富氧率也隨著升高。此外，高爐料柱透氣性有不同程度改善。

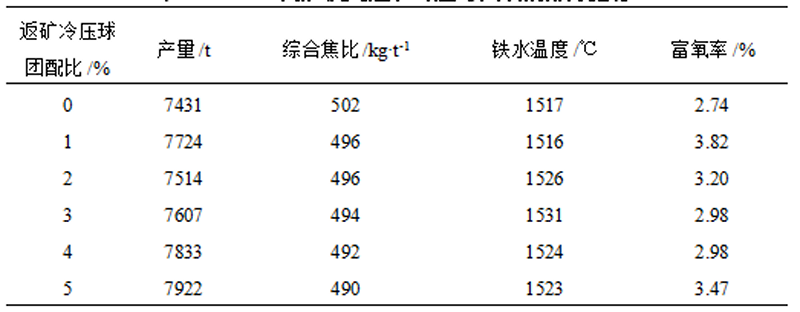

表2 2800m3高爐使用返礦冷壓球團后的部分指標
3、經濟社會效益
（1）降耗減排方面：2021年中鋼協會員單位燒結工序能耗48.50 kgce/t [11]，相比之下，返礦冷壓球可節約36kgce/t，降低能耗70％以上。
（2）經濟效益方面
根據應用單位的歷史數據，使用返礦冷壓球團配比達到13%左右時，生鐵直接成本降低12元/t，間接成本降低約36元/t。因此使用該產品不但能夠有效降低生產成本，而且增加鋼鐵企業經濟效益。
（3）綜合效益方面
返礦冷壓球團技術不但減少循環復燒，釋放燒結能力，緩解燒結生產壓力；有利于提高燒結礦質量和品位，改善燒結礦冶金性能，而且也有助于調整高爐原料架構、調節爐內堿度和穩定爐況等。
該成果擁有“冷壓球團復合粘合劑及其制備方法”、“低能耗冷壓球團及其制備方法”、“高強度冷壓球團成球機”等近30余項專利。聯合寶鋼股份、上海大學、冶金規劃院、酒鋼榆中鋼鐵等單位，制定了《燒結返礦復合冷固結球團》、《冶金塵泥冷固結球團》團體標準。努力把冷壓球團做成平行于燒結、球團的第三種造塊技術。擁有完備的冶金固廢利用核心技術體系，具備技術研發、運用和生產線設計、建設、運營全鏈條服務能力。該技術已經推廣到除塵灰、污泥、鋼渣、焦粉等其它需要粉料造塊的領域。
