2kg試驗焦?fàn)t煉焦過程傳輸行為的數值模擬
仇灝1，劉和平2，張雪紅3
(1. 鋼鐵研究總院有限公司先進鋼鐵流程及材料國家重點實驗室， 北京 100081；2. 中國鋼研科技集團有限公司數字化研發中心， 北京 100081；3. 寶鋼股份中央研究院武漢分院， 湖北 武漢 430080)
摘要：為了研究煉焦過程中煤傳熱傳質現象的規律，建立2 kg試驗煉焦過程流動、傳熱及傳質過程的數學模型。模型中將裝爐煤/焦餅假設為多孔介質，結合水分蒸發冷凝與揮發分析出子模型，模擬了配合煤焦化過程中的傳熱、水分傳遞、揮發分析出及荒煤氣流動等現象，并分析水分含量對煤層中心溫度的影響。結果表明，數學模型可反映試驗焦?fàn)t煉焦過程中的傳輸現象。煉焦過程中，焦餅溫度會受到煙道回流空氣的影響，頂部裝爐煤成焦所需時間較長。在水蒸氣冷凝的作用下，裝爐煤中心水分含量會在焦化過程中逐漸升高，并使裝爐煤中心溫度達到100 ℃時形成恒溫平臺。
關鍵詞：焦化； 多孔介質； 數值模擬； 水分蒸發冷凝； 揮發分析出
1 引言
中國是鋼鐵生產大國，也是世界上第一大焦炭生產國。隨著國內節能環保要求及冶金技術的不斷提高，對優化工業焦?fàn)t生產工藝、提高焦炭質量的需求也日益增加。煉焦試驗是研究優化工業焦?fàn)t生產工藝、預測焦炭質量的有效手段。然而，試驗中會產生大量煙氣，且焦化過程中復雜的傳輸行為(流動、傳熱、水分蒸發冷凝及揮發分析出)對結焦過程的影響難以測量。因此，能夠充分反映焦化過程中各項傳輸行為且對環境友好的數值模擬計算方法就逐漸成為不少研究者研究焦化過程的重要手段。
早期Merrick D等研究者對煉焦過程中揮發分析出、裝爐煤傳熱現象等進行了全面的研究分析，建立了一套描述焦化過程整體參數變化的數學模型。之后，部分研究者通過簡化傳輸行為來模擬研究裝爐煤結焦過程。Kardas＇ D等通過一維模型研究了濕煤焦化過程中水分含量對裝爐煤傳熱及爐內壓力的影響。JIN K等耦合模擬了燃燒室燃燒及炭化室煉焦過程，研究了工藝參數和操作參數對結焦時間的影響。Buczynski R等對焦?fàn)t熱回收系統、焦?fàn)t炭化室等進行了數值模擬，其中以一維模型預測并研究了裝爐煤焦化過程中沿炭化室高度方向煤層的傳熱、水分蒸發及揮發分析出等現象的規律。隨著模型的日益完善，近年來很多研究者更為詳細地計算了焦化過程中的揮發分析出流動現象。TANG Hui-qing等使用PHOENICS軟件模擬了裝爐煤焦化過程中揮發分的析出現象。LIN W等增加了平行反應模型，研究了6 m焦?fàn)t中床層溫度、荒煤氣成分分布及流動路徑的變化規律。
目前在考慮水分遷移和揮發分析出流動現象的基礎上，研究試驗焦?fàn)t內裝爐煤焦化過程的報道較少。因此，本文以實驗室2 kg焦?fàn)t煉焦過程為研究對象，基于計算流體力學方法，建立了裝爐煤焦化過程流動、傳熱、傳質的數學模型，研究了焦?fàn)t內裝爐煤焦化過程中的熱量傳輸、荒煤氣流動、水分遷移及揮發分析出等現象的規律，為研究工業焦?fàn)t炭化室內結焦過程奠定基礎的同時，也為優化試驗流程及現場生產工藝提供理論參考。
2 精選圖表
3 結論

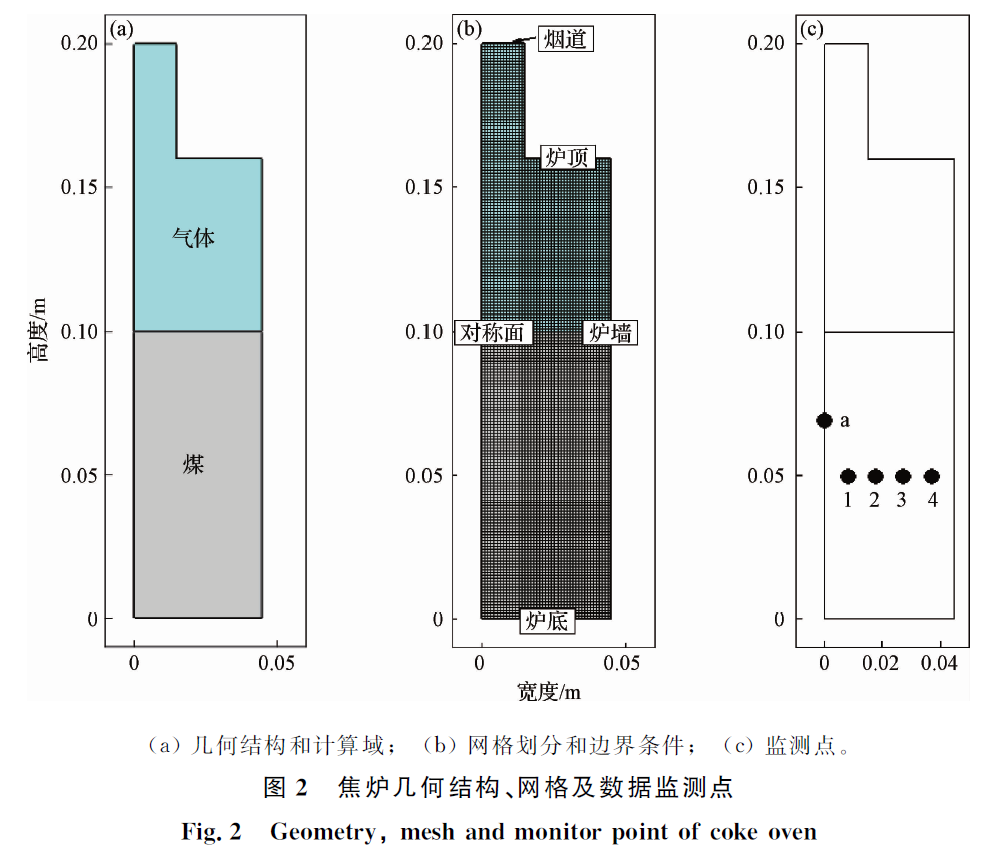

(1) 建立了二維2 kg試驗焦?fàn)t焦化過程數學模型，裝爐煤中心溫度的模擬結果與試驗測溫結果呈相同趨勢。
(2) 焦化過程中，在爐頂及裝爐煤中荒煤氣的傳熱影響下，煤層上部水分蒸發較快，最后的剩余水分在冷凝現象的作用下集中于煤層中心下部，且蒸發前水分含量大于初始水分含量。炭化室中部裝爐煤水分質量分?jǐn)?shù)最高達到12%以上。
(3) 在焦化后期，由于揮發分的充分釋放及焦餅對荒煤氣流動的阻礙，在靠近爐墻側會形成低速流動區，炭化室爐墻受到的膨脹壓力較小。試驗及工業煉焦過程中需要減少煙道回流空氣，可以降低焦餅成熟時間。
(4) 在水分蒸發冷凝現象的作用下，裝爐煤中心溫度會在100 ℃左右形成恒溫平臺，且水分含量越大，恒溫平臺持續時間越長。
